铰链四杆机构的教学设计与反思
铰链四杆机构教案
铰链四杆机构教案【教学目的】1、知识教学点：铰链四杆机构的组成铰链四杆机构的基本形式铰链四杆机构的类型判别2、能力训练点：学生通过学习四杆机构，掌握设计各种四杆机构的方法。
3、思维扩展点：围绕所学知识，扩展思维，培养学生分析问题、解决问题的能力。
【教学方法】分析引导、启发讨论、多媒体课件【课时安排】1课时【复习导入】复习：1、什么是机构？什么是平面机构？2、什么是低副？低副有哪几种类型？导入：机构---平面机构—平面连杆机构—平面四杆机构—铰链四杆机构这节课我们学习铰链四杆机构。
铰链四杆机构能以简单的结构实现复杂的运动规律。
由于其结构简单，易于制造，工作可靠，所以应用十分广泛。
生活中运用如碎石机、搅拌机、公交车门启闭机构等。
一、铰链四杆机构的组成1、机架：固定不动的构件2、连架杆：直接与机架连接的构件3、连杆：不与机架直接连接的构件4、曲柄：与机架相连，能绕其回转中心做整周转动的构件5、摇杆：与机架相连，只能在某一角度内摆动的构件（不能够做整周连续回转）引导学生理解:曲柄、摇杆都是连架杆，区别在于能否绕其回转中心做整周转动。
二、铰链四杆机构的基本形式利用多媒体演示，讲解铰链四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。
1、曲柄摇杆机构1）定义：在铰链四杆机构中，若两连架杆中一杆为曲柄，另一杆为摇杆，此四杆机构称为曲柄摇杆机构。
2）应用实例：搅拌机、缝纫机2、双曲柄机构1）定义：在铰链四杆机构中，若两连架杆都是曲柄时，此四杆机构称为双曲柄机构。
2）应用实例：机车主动轮联动机构、双扇门启闭机构。
筛分机3、双摇杆机构1）定义：在铰链四杆机构中，若两连架杆都是摇杆，此机构称为双摇杆机构。
2）港口用起重吊车（铰链四杆机构的运动特性及应用将在下节课具体介绍）巩固练习1（略）三、铰链四杆机构类型的判别先讲解判断方法结论，再用动画演示让学生们观察杆验证结论。
1、当铰链四杆机构中最短杆l min与最长杆l max之和小于或等于其余两杆l'、l〞的长度之和即（l min+l max≤l'+ l〞）时，有以下三种情况：1）取最短杆为机架时，构成双曲柄机构。
认识铰链四杆机构教学设计
《认识铰链四杆机构》教学设计嘉兴市交通学校徐国校1.教材分析本课选自浙江省教育厅职成教教研室，由陈文华主编的《汽车机械基础》项目五任务一。
《机械基础》是机械类专业的基础课、入门课，平面四杆机构结构简单、类型多样、应用广泛，可以让学生感受实践的乐趣。
通过学生学习能够掌握一类基本机构为机械设计奠定基础，培养观察、分析、解决问题的能力和终身学习的本能。
2.学情分析授课的对象是我校汽运专业一年六班学生。
就本班实际学情，有如下特点：专业能力需求：①分析机械功能、基本的设计制作、维修维护和使用一般机械的能力；②终身学习的能力。
学习态度：学生相对基础较好，大多数学生有升学意向，学习气氛比较好。
学习起点：①通过前面内容的学习，学生已掌握了机器、机构等专业基础知识；②“运动副”知识点的预习，为本节课“认识铰链四杆机构”的学习奠定了基础。
3.教材处理根椐学情、《机械基础教学大纲》的要求，对教材做如下处理：处理一：将本节课中的第一个问题—运动副作为预习内容留给学生自学。
依据：（1）知识简单，学生容易理解；（2）前面内容的学习，以为学生自学做好知识铺垫。
目的：意在培养学生自主学习的能力，为终身学习奠定基础。
处理二：将“铰链四杆机构类型的判定”作为实验实训课。
依据：（1）书本上已经对制作过程详细说明；（2）学生有分析机械功能、基本的设计制作、维修维护和使用一般机械的能力的需求。
目的：变理论教学的抽象化为实验实训的具体化，加强教学效果。
处理三：增加铰链概念的介绍。
依据：教材中没有此概念，跨度较大。
目的：使学生容易接受铰链四杆机构的概念。
4.教学目标基于以上学情分析、教学内容特点及《机械基础教学大纲》的要求，本节课教学目标如下：知识目标：A、了解运动副的概念。
B、知道平面连杆机构各杆件的名称；C、掌握平面四杆机构的基本型式；能力目标：A、能够自主判断出平面连杆机构的形式。
B、培养学生观察、分析总结、实践操作的能力。
情感目标：使学生通过观察思考、实践操作、讨论与辨析体会到探究学习的乐趣。
铰链四杆机构教案(公开课)
铰链四杆机构教案(公开课)1000字一、教学目标1. 了解铰链四杆机构的基本结构和工作原理；2. 掌握铰链四杆机构的运动规律和设计方法；3. 提高学生的综合应用能力和动手实验能力。
二、教学内容1. 铰链四杆机构的基本概念和结构组成；2. 铰链四杆机构的运动规律和机构设计方法；3. 铰链四杆机构的应用实例。
三、教学方法1. 经典案例分析法：通过学习经典的铰链四杆机构案例，让学生了解其运动特点和设计方法；2. 实验教学法：通过小组实验，让学生亲手搭建铰链四杆机构，并观察其运动规律；3. 讲解法：通过讲解和演示，让学生理解铰链四杆机构的原理和应用。
四、教学步骤1. 铰链四杆机构的基本概念和结构组成（20分钟）a. 铰链四杆机构的定义和基本结构；b. 铰链四杆机构的组成和分类；c. 铰链四杆机构的运动特点。
2. 铰链四杆机构的运动规律和机构设计方法（60分钟）a. 通过经典案例分析法，学习铰链四杆机构的运动规律和机构设计方法；b. 讲解铰链四杆机构的运动规律和设计方法，并结合图示进行演示；c. 利用小组实验让学生亲手搭建铰链四杆机构，观察其运动规律，并体验设计的过程。
3. 铰链四杆机构的应用实例（20分钟）a. 通过案例分析法，让学生了解铰链四杆机构的应用领域；b. 了解铰链四杆机构在机械工程、汽车工程、航空航天等领域的应用。
五、教学评价1. 学生的考试成绩：通过考试来评价学生对铰链四杆机构的理解程度；2. 实验报告的评价：通过学生的实验报告来评价其动手实验能力和综合应用能力；3. 学生的提问回答：通过学生的提问和回答来评价其对铰链四杆机构的理解程度和交流能力。
铰链四杆机构教学设计
铰链四杆机构教学设计题和改进方向。
1、导入通过铰链四杆机构的真实工作情境导入教学内容，提出本次课的工作任务。
2、知识讲解讲解铰链四杆机构的类型及判定条件，让学生了解其应用。
3、任务设计让学生课前分小组制作铰链四杆机构模型，课后运用所学知识分析存在的问题，改进模型。
4、小组协作通过小组做模型，使学生养成学以致用，大胆实践的精神，同时增强同学间的团队协作意识。
5、知识巩固让学生判断四杆机构是否存在曲柄，并能够根据已知条件确定四杆机构的形式。
6、课堂反思让学生回顾本次课堂所学内容，反思自己的研究过程，提出问题和改进方向。
七、教学评价通过学生的模型和课后改进，以及学生在课堂中的表现，评价学生的研究效果和能力提升情况。
同时，也让学生自我评价，帮助他们发现自己的不足之处，提高自我研究能力。
1、学生按照上一节课的安排，分成5组，每组5至6人，座好小组。
2、各小组测量课前做的铰链四杆机构各杆的杆长并标注，然后把其摆放在正中间。
3、预新课，结合自己对新知的理解，试判断一下所做铰链四杆机构属于什么类型。
4、各小组选派代表上台展示本组的模型，并试判断类型。
5、展示动画，介绍三种机构的运动特点及应用场合。
6、引导学生思考与上节知识点的联系，提问运动副的含义与分类，以及生活中常见的低副、高副机构。
7、引入铰链四杆机构的研究，介绍其组成构件，包括曲柄和摇杆。
8、通过动画思考，引导学生分析铰链四杆机构中杆件的长度、位置对运动的影响。
9、任务：判定该铰链四杆机构取不同杆件为机架时的类型，并做出相应的模型展示。
10、讲授铰链四杆机构类型的判断条件，包括最短杆与最长杆长度之和小于或等于其余两杆长度之和。
11、介绍铰链四杆机构的三种类型，包括取最短杆为连架杆的曲柄摇杆机构，取最短杆为机架的双曲柄机构，以及取最短杆为连杆的双摇杆机构。
12、通过课件、动画和模型展示，演示不同类型铰链四杆机构的运动特性。
13、提高学生研究兴趣，增强感性认识，突出重点，讲授新课。
铰链四杆机构教学设计
教学课程设计【课题】铰链四杆机构类型的判别【授课人】郝晓娜【设计理念】1、注意学生的发展需要和认知特点，关心学生的原有经验。
2、适当淡化知识点的传授，鼓励进行实验反思，引导学生自主建构。
3、注意科学探究，提倡学习方式的多样化。
【教材地位分析】本课程选用教材为高等教育出版社出版,由李世维主编的《机械基础》。
《机械基础》是一门机械类专业必修的专业基础课，课程中涉及到的概念较多、知识繁杂琐碎，具有理论联系实际的特点。
本课程的主要任务是培养学生的综合素质，使学生掌握必备的机械基础知识和基本技能。
本课选自第六章第二节《平面连杆机构》中的铰链四杆机构。
铰链四杆机构由于其结构简单、应用广泛，贴近学生生活，更是学生接近实践的纽带。
学好本课不但可以为后续的学习打下基础,还可以使学生对机械设备的工作原理及机构设计产生兴趣,培养学生的创新意识,提高解决问题的能力。
并且在本课的教学中，根据学生的认知特点，让学生动手制作机构，并进行测量、记录、对比、验证等实践活动，增加了拓展练习，强调学习的实践性，着重引导学生理论联系实践。
【学情分析】我授课对象为职业高中机械专业学生,专业能力需求：中等职业学校是以培养高素质劳动者和技能型人才为培养目标,学生将来要跨出校门走向工作岗位，所以他们需要具有①分析机械功能及使用的能力；②自主学习及创新发展的能力认知能力分析：他们对外界事物的感知往往只凭借直觉上的喜恶，所以这样的认知决定了他们在课堂上的表现。
学习态度分析：大部分学生缺乏对机械的感性认识，底子薄，基础差，缺乏学习动力，逻辑思维能力较差，但对于实践性强的课程有一定的好奇心。
知识储备分析：通过对上一课题的学习，学生已经掌握了铰链四杆机构的基本类型及运动特点，为本课铰链四杆机构的类型判别方法的分析和学习奠定了基础。
【教学法分析】基于学生的学情,结合教材内容，首先要营造平等、宽松的教学氛围，设法激发起学生的学习兴趣，为了完成教学目标，突出重点、化解难点，本节课主要选择了创设情境法与任务驱动法进行启发引导，实验法与问题引导法相结合等教学手段，把理论性较强的课本知识形象化、生动化，引导学生探究学习。

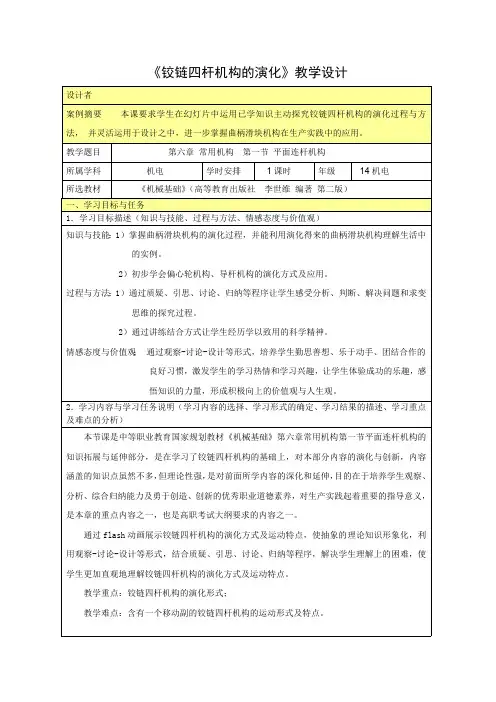

《铰链四杆机构的演化》教学设计(最新整理)
《铰链四杆机构的演化》教学设计教学环节教学过程设计意图引出主题导入新课演示曲柄摇杆机构和曲柄滑块机构引导学生比较结构上的不同,提问：它们的不同在哪里？引入新课。
激发学生的兴趣，由学生能观察到的事物引入新课，激发起学生的求知欲望。
探究一：曲柄滑块机构的演化（一）探究曲柄滑块机构演化过程、运动特点(二）探究两种曲柄滑块机构是否存在急回特性和死点位置?成果：死点位置：有两个（以滑块为主动件）急回特性：对心曲柄滑块机构（无急回特性）偏置曲柄滑块机构（有急回特性）（三）演示应用实例（四）曲柄滑块机构的应用设计通过演示法，突出重点，化解难点，培养学生对事物的观察、分析能力，表达能力，通过学生的自主学习，提高学生解决实际问题的能力。
引导学生回忆急回特性及死点位置的判别方法,观察动画演示，把抽象难懂的问题变得形象化，学生积极参与讨论，获得答案，突破了难点。
培养学生知识迁移、扩展的能力，通过学生的探究活动，使他们体验到成功的乐趣，进一步激发学习的兴趣。
让学生直观感受应用实例，激发学生理论联系实际的求知欲望。
使学生感受知识源于生活,应用于生活，与生活息息相关。
探索研究：探究二：偏心轮机构的演化（一）探究偏心轮机构演化过程想一想：改变曲柄滑块机构中运动副的大小，会成为什么机构？（二）演示应用实例探究三：导杆机构的演化及分类（一）探究导杆机构演化过程想一想：以曲柄滑块机构中不同的构件为机架，会成为什么机构？播放动画，给出分类，然后再引导学生自主分析导杆机构的与与运动特点。
通过多媒体动画演示，将抽象的理论知识形象化，克服学生空间想象能力弱的特点，引导学生的学习兴趣，激发学生的创造、创新能力。
通过演示法，揭示本课教学重点的同时化解教学难点，培养学生对事物的分析、总结和归纳的能力，使学生在思考和讨论中感受到“知识创造生活”。
使学生在主动解决问题的过程中建构知识、提升能力。
知识点与生产实际相结合，培养学（二）演示应用实例生用运动变化的思想分析解决问题，从而实现从一般到具体、从感性到理性的辩证唯物主义思想教育。
铰链四杆机构教案
铰链四杆机构教案课题：铰链四杆机构教学目标：1、掌握铰链四杆机构的类型、组成2、熟练掌握铰链四杆机构的判别方法3、灵活应用四杆机构教学重点: 判别方法及应用教学方法：讲授、启发教学过程：复习提问：1、按接触形式的不同，运动副可分为哪几种？2、抽屉的推拉运动属于副。
为什么？导入新授：一、铰链四杆机构的定义和组成1、定义：铰链四杆机构是指四个构件通过铰链（转动副）联结而成的机构。
2、组成：（如图所示）（1）被固定的杆4被称为机架（2）不直接与机架相连的杆2称之为连杆（3）与机架相连的杆1和杆3称之为连架杆。
连架杆的两种状态：a、凡是能作整周回转的连架杆称之为曲柄，如电扇的翼片。
b、只能在小于360°的某一角度范围内作往复摆动的连架杆称之为摇杆。
如把教室的门抽象为一个杆件则为摇杆。
*二、铰链四杆机构的类型及判别方法1、铰链四杆机构的类型铰链四杆机构根据其两个连架杆的运动形式不同，可以分为（1）曲柄摇杆机构若铰链四杆机构中的两个连架杆，一个是曲柄而另一个是摇杆的机构。
（2）双曲柄机构如果铰链四杆机构中的两个连架杆都能作360°整周回转的机构。
（3）双摇杆机构铰链四杆机构的两个连架杆都在小于360°的某一角度内作摆动的机构。
2、判别方法：（1）、最长杆与最短杆之和大于其它两杆之和；无论以哪个杆为机架，都是双摇杆机构。
（2）、最长杆与最短杆之和小于或者等于其它两杆之和：①若取最短杆相邻的任一杆为机架，则该机构为曲柄摇杆机构，且最短杆为曲柄。
②若取最短杆为机架，则该机构为双曲柄机构。
③若取最短杆相对的杆为机架，则该机构为双摇杆机构。
想一想：该四杆机构是什么机构？三、铰链四杆机构的演化1．曲柄滑块机构在曲柄摇杆机构中，如果以一个移动副代替摇杆和机架间的转动副，则形成的机构称为曲柄滑块机构。
它能把回转运动转换为往复直线运动，或作相反的转变。
*四、铰链四杆机构的应用1、曲柄摇杆机构（1）汽车前窗的刮雨器。
《铰链四杆机构的演化及应用》教学设计及反思_教学反思
《铰链四杆机构的演化及应用》教学设计及反思_教学反思《平面连杆机构》是中等职业学校《机械基础》中的重要内容，《铰链四杆机构的演化及应用》是该章中的重点和难点。
铰链四杆机构是平面连杆机构中最为典型的机构，它可以演化为曲柄滑块机构、导杆机构，多年教学发现，学生的基础不同，虽然在学习铰链四杆机构的演化过程及应用知识时表现出的困难程度有差别，但由于缺乏直观经验，学生在学习过程中均会存在一定的难度！笔者针对现在所任教的单招学生教学对象，设计了一堂课堂教学并进行了实施，本文对教学中的成功与不足等方面进行教学反思，以在今后教学中有所借鉴，提高教学效果!教情、学情分析：任教学生为单招班学生，他们的文化基础与学习态度较不是太好。
本节课是一堂复习课，在第一轮新课教学中主要采取传统教学方法，因学生对机构的应用缺少感性认识，理解时表现出一定的难度。
本节课运用多媒体教学手段（更加直观）、采用课堂自主―研究学习的教学方法，力图使学生对本节内容的理解更加深入，掌握更加透彻！教学目的的制定：1.掌握铰链四杆机构的演化过程及演化机构的结构组成及运动原理（认知目标）；2.培养学生的观察能力、概括能力和自学能力，使他们能在实习或生产中解决相关的技术问题（能力目标）；3.激发学生学习兴趣，增进师生互动、交流、达到教学相长的效果，进行热爱专业的思想教育，培养学生理论联系实际地学习（情感目标）。
教学方法及手段的选择：本节课采取课堂自主――研究的教学方法，课前让学生先进行自学，课堂上教师对总的教学目标进行细化，在讲解每个知识点时，采用引导教学法代替传统的填鸭式，先示出引导问题，让每个学生通过思考解决问题，层层递进，逐个解决问题，然后教师对学生的思维进行总结、训练和拓展；为弥补学生想像能力的欠缺、增强学生学习的直观性，对铰链四杆机构的演化过程可采用flash软件制作课件，对演化机构的应用（结构组成和运动原理）可从Internet上搜索多种教学素材（录像、实物等），提高教学效果！教学过程如下：一、思维引入：1．铰链四杆机构三种基本类型及判断方式？2．急回特性判定及其应用意义？3．曲柄摇杆机构死点产生条件、位置、克服方法、应用？4．列举实际生产生活中三种典型铰链四杆机构的应用实例？还存在哪些其他形式的四杆机构？二、思维启发演绎：（一）曲柄滑块机构1.演化通过演示，让学生观察，分析曲柄滑块机构是曲柄摇杆机构的演化形式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铰链四杆机构的教学设计与反思
铰链四杆机构的教学设计与反思
一、教学目标
1、理解铰链四杆机构的基本概念及结构特点；
2、熟练掌握运用铰链四杆机构的设计方法及规律；
3、了解并分析铰链四杆机构的运动机理；
4、能够有效地运用铰链四杆机构进行设计及研究。
二、教学内容
1、铰链四杆机构的概念及结构特点；
2、铰链四杆机构的运动状态计算方法；
3、铰链四杆机构的设计步骤；
4、铰链四杆机构的特殊结构设计；
5、铰链四杆机构的新型运动机理研究与应用。
三、教学方法
1、理论讲授：对铰链四杆机构的特点及其运动机理、设计方法等方面进行理论性讲授；
2、综合性实验：根据课程所学，进行铰链四杆机构的分析及设计，实现具体的机构设计，观察实验运行的状态；
3、设计研究：针对铰链四杆机构的特殊结构场合，重点考虑运动机理的优化，进行能源消耗的估算；
4、综合性反思：深入思考本次课程的思想，总结及分析学习的情况，并形成一定的总结报告。
四、教学评价
1、理论考试：对学生的理论学习情况进行考核，测试学生对本次课程的理解程度；
2、实验评估：评估学生实验的设计思路及解决方案，分析学生解决问题的思路及方法；
3、设计研究：考核学生在新型铰链四杆机构的设计研究中的积极性，考察学生的创新能力；
4、反思总结：检验学生对本次课程的思想及专业技能的学习情况，提出未来发展的对策建议。
五、教学反思
本次课程的教学设计以实践性为主，注重实验操作实现设计的方法，掌握铰链四杆机构的设计流程、参数估算方法及分析结果判断等环节，有效提高学生的设计及分析能力。
但由于课程时间的有限，理论基础的学习时间不能达到理想的效果，从而影响实验设计准确性及分析能力的提高。
本次教学设计的反思也提示，在未来的课程设计中，需要在理论学习和实践性操作之间寻求一个合理的比例，有效地提高学生的学习效果。
