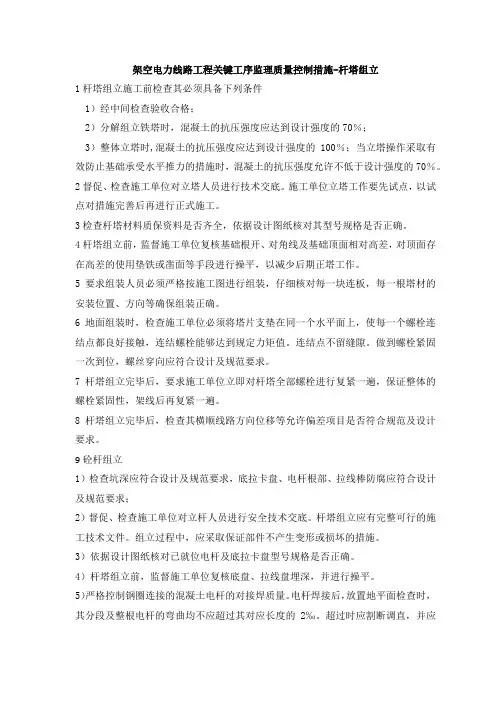

架空电力线路工程关键工序监理质量控制措施-杆塔组立

架空电力线路工程关键工序监理质量控制措施-杆塔组立

架空电力线路工程关键工序监理质量控制措施-杆塔组立1杆塔组立施工前检查其必须具备下列条件1)经中间检查验收合格;2)分解组立铁塔时,混凝土的抗压强度应达到设计强度的70%;3)整体立塔时,混凝土的抗压强度应达到设计强度的100%:当立塔操作采取有效防止基础承受水平推力的措施时,混凝土的抗压强度允许不低于设计强度的70%。

2督促、检查施工单位对立塔人员进行技术交底。

施工单位立塔工作要先试点,以试点对措施完善后再进行正式施工。

3检查杆塔材料质保资料是否齐全,依据设计图纸核对其型号规格是否正确。

4杆塔组立前,监督施工单位复核基础根开、对角线及基础顶面相对高差,对顶面存在高差的使用垫铁或凿面等手段进行操平,以减少后期正塔工作。

5要求组装人员必须严格按施工图进行组装,仔细核对每一块连板,每一根塔材的安装位置、方向等确保组装正确。

6地面组装时,检查施工单位必须将塔片支垫在同一个水平面上,使每一个螺栓连结点都良好接触,连结螺栓能够达到规定力矩值。

连结点不留缝隙。

做到螺栓紧固一次到位,螺丝穿向应符合设计及规范要求。

7杆塔组立完毕后,要求施工单位立即对杆塔全部螺栓进行复紧一遍,保证整体的螺栓紧固性,架线后再复紧一遍。

8杆塔组立完毕后,检查其横顺线路方向位移等允许偏差项目是否符合规范及设计要求。

9砼杆组立1)检查坑深应符合设计及规范要求,底拉卡盘、电杆根部、拉线棒防腐应符合设计及规范要求;2)督促、检查施工单位对立杆人员进行安全技术交底。

杆塔组立应有完整可行的施工技术文件。

组立过程中,应采取保证部件不产生变形或损坏的措施。

3)依据设计图纸核对已就位电杆及底拉卡盘型号规格是否正确。

4)杆塔组立前,监督施工单位复核底盘、拉线盘埋深,并进行操平。

5)严格控制钢圈连接的混凝土电杆的对接焊质量。

电杆焊接后,放置地平面检查时,其分段及整根电杆的弯曲均不应超过其对应长度的2‰。

超过时应割断调直,并应重新焊接。

6)地面组装时,检查施工单位必须将杆塔各构件的组装牢固,螺丝穿向应符合设计及规范要求。

杆塔组立安全方案

杆塔组立安全方案

杆塔组立安全方案杆塔组立是电力、通信等行业中常见的施工任务。

在杆塔组立过程中,需要充分考虑安全问题,以确保工作人员的生命安全和施工质量。

本文将介绍一套完整的杆塔组立安全方案,主要包括前期准备、施工过程中的安全控制和事故处理等方面。

一、前期准备1. 安全培训:施工人员必须经过专门的安全培训,并理解杆塔组立的施工规范和安全要求。

2. 人员配备:组立杆塔需要配备经验丰富的施工人员和专职安全监督员,保证施工过程的安全性。

3. 施工方案与图纸:组立杆塔前,必须编制详细的施工方案和图纸,包括杆塔的高度、安装位置、吊装设备等。

4. 现场勘测与预防措施:施工前必须对杆塔安装现场进行全面勘测,评估施工风险,并采取必要的预防措施,如搭设安全网、设置警示标志等。

二、施工过程中的安全控制1. 施工现场管理:施工现场必须设置围栏,划定施工区域,并设置警示标志。

禁止未经许可的人员进入施工区域。

2. 关键工序安全控制:(1)材料准备:检查杆塔组件的品质和数量是否符合要求,确保杆塔组立过程中不会因为材料问题导致安全事故。

(2)基础施工:施工前必须进行合适的基础施工,确保基础坚固稳定,并按照要求进行防护。

(3)吊装操作:吊装时必须使用符合标准的起重设备,并由经过培训的专业人员操作。

吊装过程中需要有专人指挥,并严格控制起重设备的动作。

(4)组装过程:组装杆塔时,必须遵守施工方案和杆塔组装图纸的要求,严格控制每一个连接处的质量。

(5)高处作业:进行高处作业时,必须配备安全带、安全网等防护设备,并由经过培训的人员进行。

3. 安全检查与监督:施工过程中,安全监督员必须对施工现场进行定期的安全检查,并随时做好施工人员的安全宣传教育工作。

三、事故处理1. 突发事故应急预案:制定突发事故应急预案,明确责任人和应急处理流程。

施工人员必须定期进行事故应急演练,以提高应对突发事故的能力。

2. 事故报告和处理:施工现场发生事故时,必须立即报告,并采取适当的措施进行事故处理。

杆塔组立施工安全控制措施

杆塔组立施工安全控制措施

杆塔组立施工安全控制措施1.人员培训和证书要求:施工人员需要经过专门的培训,取得相应的证书才能参与杆塔组立施工。

培训内容包括施工操作规程、施工安全知识、急救常识等。

只有具备相关证书的施工人员才能上机,确保施工人员具备足够的技能和知识。

2.施工现场布置:在杆塔组立施工前,要对施工现场进行认真的布置。

首先需要保证施工现场的平整和稳定,避免存在坑洞、泥浆等危险因素。

其次,需要设置施工区域的警示标识和安全警示牌,明确禁止外来人员进入施工区。

同时,要规划好成品塔的存放位置,确保安全和便捷。

3.现场安全整治:施工前需要对施工区域进行彻底的清理和整治,确保施工现场无危险物体和障碍物。

特别需要注意的是周围的电力线路,施工人员需要确保施工区域与电力线路保持一定的安全距离,防止发生电击事故。

4.使用规范的施工设备和工具:杆塔组立施工需要使用一些特殊的设备和工具,如起重机、吊车、螺丝刀等。

这些设备和工具的质量和性能直接关系到施工的安全性。

所以,必须确保这些设备和工具符合相关的安全标准和规范,经过专业人员的检验和试验,确保其稳定性和可靠性。

5.施工人员防护:施工人员在进行杆塔组立施工时需要使用个人防护装备,如安全帽、防护眼镜、防护手套等。

同时,施工人员要穿戴合适的工作服,确保能够防止受伤和污染。

6.安全监控和检查:施工现场要设置安全监控和检查措施,确保施工人员的安全。

施工现场要有专门的巡视员进行全天候的监控和巡查工作,发现安全隐患及时处理。

此外,还应每天进行安全例会,对施工过程中的安全要求进行再次强调,增强施工人员的安全意识。

7.紧急救援预案:杆塔组立施工中,如果发生意外事故,需要有明确的紧急救援预案。

预案要详细规定各种突发情况的处理方法、紧急救援措施以及伤者转运和医疗救治等内容,确保能够在最短时间内采取有效的措施,保护施工人员的生命安全。

总之,杆塔组立施工安全控制措施的落实对于保障施工人员的生命安全和财产安全至关重要。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

110kV得胜至擂鼓送电线路工程
十堰巨能电力集团有限责任公司110kV得擂线工程项目部
二零零九年十月
110kV得胜至擂鼓线路工程杆塔组立施工审签业
批准:
审核:
校核:
编写:
一、适用范围
本措施适用于110KV得胜至擂鼓线路杆塔组立施工阶段的质量监控。

二、实施目的
本措施是为了确保本工程的质量方针和质量目标的实施,确保110KV得胜至擂鼓线路工程质量合格率100%,优良率满足业主的要求。

三、引用/参考文件
1、《110-500kV架空电力线路施工验收规范》(GBJ233-90标准)。

2、《110KV得胜至擂鼓线路杆塔组立施工作业指导书》。

四、杆塔组立质量保证体系
五、铁塔组立完工后报检期限
1、铁塔组立施工质量奖惩以单基为单位进行。

2、每基铁塔组立完工后,应及时安排人员进行检修和自检。

3、每基铁塔自检合格后,应及时向项目部报检。

报检期限为铁塔组立
完工后一个星期内。

4、如遇气候条件影响或者其他的特殊情况不能到期报检,应向项目部
讲明情况,并定出新的报检日期。

六、铁塔组立完工报检条件
1、凡到期报检的铁塔必须经过施工队自检合格且具单基责任人。

2、自检记录齐全,检查人要有签字。

3、申请报检的铁塔必须全部完善,不差件和螺栓。

如果厂家的补件未
到,应有差件记录,并注明待后处理,否则按一次验收不合格论处。

4、凡报检后的铁塔,经质检员验收合格后,应出书面检验合格单。

七、铁塔组立控制要点
1、使用螺栓的强度标准为:
M16螺栓为4.8级;螺栓紧固力不小于8000KN
M20螺栓为6.8级;螺栓紧固力不小于10000KN
M24螺栓为6.8级;螺栓紧固力不小于12000KN
2、螺栓的安装
2.1.当采用螺栓连接附件时,螺栓应与构件面垂直,螺栓头平面与构件
间不应有空隙;螺母拧紧后,螺杆露出螺母的长度,对单螺母不应小
于两个螺距,对双螺母可与螺母相平;必须加垫片者,每端不宜超过
两个垫片。

各构件的组装应紧密,交叉构件在交叉处留有空隙时,应装设相应厚度的垫圈或垫板。

2.2.螺栓使用必须整齐一致,发现螺栓有不一致的,应及时更换。

2.3.杆塔部件组装有困难时,应查明原因,严禁强行组装。

个别螺孔需
扩孔时,扩孔部分不应超过3mm。

当扩孔需超过3mm时,应先堵焊再重新扩孔,并应进行防锈处理。

严禁氧气割进行扩孔或烧孔。

3、螺栓的穿入方向应符合下列规定:
①对立体结构:水平方向由内向外,垂直方向由下向上。

②对平面结构:顺线路方向,由小号向大号穿入;横向线路方向,两
侧由内向外,中间由左向右(面向受电侧)。

4、螺栓的紧固
杆塔连接螺栓应逐个紧固,其扭紧力矩不应小于下表规定。

螺杆与小螺母的螺纹有滑牙或螺母的棱角磨损,以致扳手打滑的螺栓必须更换。

螺栓紧固扭矩标准
5、铁塔结构
自立式转角塔、终端塔应组立在倾斜平面的基础上,严禁向受力方向产生预倾斜,倾斜值应视塔的刚度及受力大小由设计规定。

架线桡曲
后,塔顶端仍不应超过铅垂线而偏向受力侧。

直线塔结构倾斜不应大于3‰,主材弯曲不大于1/800。

严禁出现拉线杆身扭曲现象。

6、塔脚保护帽
铁塔组立后,应逐基对杆塔倾斜进行校验。

塔脚板应与基础平面接触良好,有空隙时应垫铁片,并应灌注水泥砂浆。

直线型塔经检验合格后,可随即浇筑保护帽。

耐张塔应在架线后浇筑保护帽。

保护帽的混泥土应与塔脚板上部铁板结合严密,且不得有裂缝。

保护帽浇制应使用专门的模板,有棱有角,力求美观。

7、防盗螺栓及防震措施
铁塔防盗型式定为双帽双销式,第一自然段全装,第一自然段不足8米按8米以下装防盗螺栓。

铁塔防松采用防松垫片,横担下1米至铁塔顶部安装。

8、塔头部分补充说明
耐张转角塔:中相横担的安装方向为转角内侧;中相挂点的安装方向为转角内侧。

10、接地引下线
接地引下线与杆塔连接时,工艺要求,引下线紧贴塔脚保护帽及基础边缘引入地下。

引下线弯曲时,除工艺美观外,还要防止镀锌层脱落。

如发生脱落,需涂富锌漆,防止锈蚀。

八、质量要求
8.1.杆塔工程必须以设计施工图为依据,以《验收规范》为标准,严格
按施工及质管部门要求精心施工。

8.2.切实加强质量管理,建立健全以施工队、组为单位的全工程处质量
管理体系,承包数量同时承包质量经济责任落实到人,强化施工人员的质量意识。

8.3.注意组塔的螺栓规格和型号避免螺栓丝扣进入剪切面或螺栓不能出
帽。

8.4.组立一基,完善一基。

做到螺栓型号穿向不搞错,紧固度合格,无
缺件,无损伤,无结构变形缺陷。

8.5.施工的结果,主要靠施工记录表来体现,施工单位必须努力做好施
工记录表的及时性、完整性和真实性。

九、铁塔组立的质量检查方法
1、直线铁塔结构倾斜的检查方法
⑴铁塔结构倾斜是指整基结构中心与其结构中心铅垂线间的偏离。

检查方法是先检查结构正面(即垂直线路方向),再检查结构侧面(即顺线路中心线方向)。

最后按下式计算出该塔的结构倾斜值
C=√X2+Y2
式中 C—整基塔的结构倾斜值,mm;
X—结构正面的倾斜值,mm;
Y—结构侧面的倾斜值,mm。

⑵正面倾斜的检查。

第一步,将经纬仪支于线路中心线且距离离铁塔基础的两倍铁高度的地方。

先以目测铁塔腿上方水平材处,移动仪器,便能见腿部前后面水平材与相对应的斜材相交的交点,两交点应处于同一铅锤上,如图7—1所示。

调平仪器后用望远镜十字线对准X点,如X′也同时在十字线的从线上,即说明支放仪器的位置正确。

如稍有偏差,可打开三角架与仪器固定处,将仪器左右移动,直至望远镜中观看X、X′都在十字线的纵线上,再将仪器固定。

第二步,找出塔腿根部的结构中心。

用细铁线以AO、BO、CO、DO四腿主材角钢内圆弧中心为端点连两对角线的交叉点即铁塔结构中心O,检查铁塔倾斜以O点为准。

第三步,将经纬仪十字线中心对准O点,再将仪器水平度盘固定,用望远镜在铁塔正面由下向上移动,依次对各断面水平材中点进行观测,看是否有结构倾斜并作记录。

下面以一个断面为说明。

如图7—2所示,A、B、C、D为四根主材。

在该断面处X1、X2两点为BC 及AD面的实际中点。

如经纬仪望远镜十字线与BC及AD面 X′1及 X′2,则
该断面的倾斜值X为
X=0.5(X1X1′+X2X2′) (8-3) 第四步,以此法测出铁塔各个断面的倾斜值,此为正面倾斜值。

记录中应
明倾斜方向(向左或向右)
⑶侧面倾斜值的检查。

将经纬仪支于横线路方向,对准铁塔的侧面,用上述方法测得各断面的倾斜值,如图43—2,该断面的倾斜值Y为
Y=0.5(Y1Y1′+Y2Y2′) (8-4) 铁塔结构的倾斜率为该塔结构倾斜值与该断面的塔身高度h之比,则
ΔC=[( C=√X2+Y2)/h]×1000(‰) (8-5) 将铁塔结构的倾斜率ΔC与《规范》允许值相比,若ΔC小于允许值为合格,ΔC大于允许值为不合格。

出现不合格的情况,必须逐个断面进行复测,以查明原因并研究纠正倾斜的措施。

十、杆塔质量检查相关内容(见下表)
1、自立塔质量评定标准检查办法
10 一般保护帽符合设计规范方正美观观察
11 重要主材连接点、K节点连

无缝隙、密实观察
12 一般铁塔结构倾斜3‰2‰经纬仪
注:H′为拉线点高度。
