第四章 存储器管理(二)

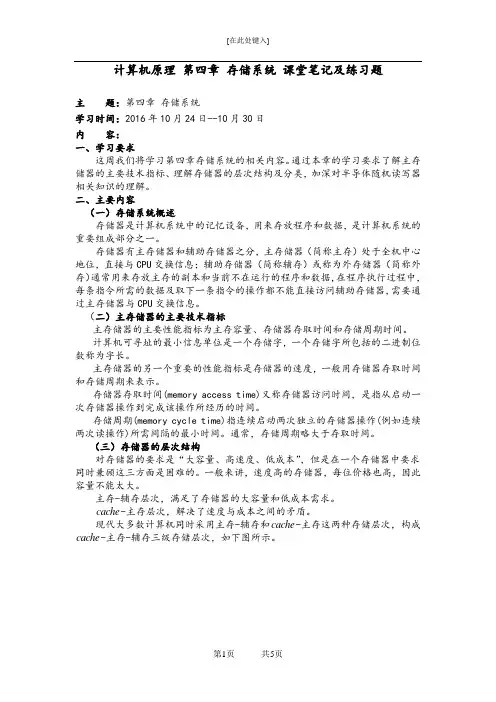

计算机原理 第四章 存储系统 课堂笔记及练习题
计算机原理第四章存储系统课堂笔记及练习题主题：第四章存储系统学习时间：2016年10月24日--10月30日内容：一、学习要求这周我们将学习第四章存储系统的相关内容。
通过本章的学习要求了解主存储器的主要技术指标、理解存储器的层次结构及分类，加深对半导体随机读写器相关知识的理解。
二、主要内容（一）存储系统概述存储器是计算机系统中的记忆设备，用来存放程序和数据，是计算机系统的重要组成部分之一。
存储器有主存储器和辅助存储器之分，主存储器（简称主存）处于全机中心地位，直接与CPU交换信息；辅助存储器（简称辅存）或称为外存储器（简称外存）通常用来存放主存的副本和当前不在运行的程序和数据，在程序执行过程中，每条指令所需的数据及取下一条指令的操作都不能直接访问辅助存储器，需要通过主存储器与CPU交换信息。
（二）主存储器的主要技术指标主存储器的主要性能指标为主存容量、存储器存取时间和存储周期时间。
计算机可寻址的最小信息单位是一个存储字，一个存储字所包括的二进制位数称为字长。
主存储器的另一个重要的性能指标是存储器的速度，一般用存储器存取时间和存储周期来表示。
存储器存取时间(memory access time)又称存储器访问时间，是指从启动一次存储器操作到完成该操作所经历的时间。
存储周期(memory cycle time)指连续启动两次独立的存储器操作(例如连续两次读操作)所需间隔的最小时间。
通常，存储周期略大于存取时间。
（三）存储器的层次结构对存储器的要求是“大容量、高速度、低成本”，但是在一个存储器中要求同时兼顾这三方面是困难的。
一般来讲，速度高的存储器，每位价格也高，因此容量不能太大。
主存-辅存层次，满足了存储器的大容量和低成本需求。
cache-主存层次，解决了速度与成本之间的矛盾。
现代大多数计算机同时采用主存-辅存和cache-主存这两种存储层次，构成cache-主存-辅存三级存储层次，如下图所示。
CPU能直接访问的存储器称为内存储器，包括cache和主存储器。
计算机操作系统第四章-存储器管理
第四章存储器管理第0节存储管理概述一、存储器的层次结构1、在现代计算机系统中，存储器是信息处理的来源与归宿，占据重要位置。
但是，在现有技术条件下，任何一种存储装置，都无法从速度、容量、是否需要电源维持等多方面，同时满足用户的需求。
实际上它们组成了一个速度由快到慢，容量由小到大的存储装置层次。
2、各种存储器•寄存器、高速缓存Cache：少量的、非常快速、昂贵、需要电源维持、CPU可直接访问；•内存RAM：若干(千)兆字节、中等速度、中等价格、需要电源维持、CPU可直接访问；•磁盘高速缓存：存在于主存中；•磁盘：数千兆或数万兆字节、低速、价廉、不需要电源维持、CPU 不可直接访问；由操作系统协调这些存储器的使用。
二、存储管理的目的1、尽可能地方便用户；提高主存储器的使用效率，使主存储器在成本、速度和规模之间获得较好的权衡。
(注意cpu和主存储器，这两类资源管理的区别)2、存储管理的主要功能：•地址重定位•主存空间的分配与回收•主存空间的保护和共享•主存空间的扩充三、逻辑地址与物理地址1、逻辑地址(相对地址，虚地址)：用户源程序经过编译/汇编、链接后，程序内每条指令、每个数据等信息，都会生成自己的地址。
●一个用户程序的所有逻辑地址组成这个程序的逻辑地址空间(也称地址空间)。
这个空间是以0为基址、线性或多维编址的。
2、物理地址(绝对地址，实地址)：是一个实际内存单元(字节)的地址。
●计算机内所有内存单元的物理地址组成系统的物理地址空间，它是从0开始的、是一维的；●将用户程序被装进内存，一个程序所占有的所有内存单元的物理地址组成该程序的物理地址空间(也称存储空间)。
四、地址映射(变换、重定位)当程序被装进内存时，通常每个信息的逻辑地址和它的物理地址是不一致的，需要把逻辑地址转换为对应的物理地址----地址映射；地址映射分静态和动态两种方式。
1、静态地址重定位是程序装入时集中一次进行的地址变换计算。
物理地址= 重定位的首地址+ 逻辑地址•优点：简单，不需要硬件支持；•缺点：一个作业必须占据连续的存储空间；装入内存的作业一般不再移动；不能实现虚拟存储。
chn2页式存储管理
4.3.5（3）多级页表地址转换过程
目录dir位移 页表页位移page 页内位移offset
逻辑地址
1
页目录表 控制寄存器
4 6 3
页表 地址 页框 地址
2
5
页框号
offset
物理地址
进程一级页表 进程二级页表
逻辑地址结构有三部分组成：页目录位移、页 表页位移和页内位移。
4.3.6反置页表Inverted Page Table（IPT）(1)
例题：逻辑地址是5499，页框大小是1024问题该地址在 第几页，偏移量是多少？页号=5499/1024=5,偏移
=5499%1024=379
4.3.1 分页式存储管理基本原理
三、（2）地址转换算法
第一：运行时CPU读逻辑地址； 第二：在页表寄存器内读取页表首地址； 第三：计算确定页号；
第四：找对应的页框号；
练习：一个进程，逻辑空间为3 页长，每个页面长度为1k（1024 字节），页表如右图所示。进程 中指令 Load 1，2500（从有效
页表 页号 块号 0 1 2 2 3 8
地址2500取数据放入1号寄存器
中）的逻辑地址为100，如何找
到该指令的内存物理地址及数据
存放地址？
解：1、由虚地址为100可知，指令 Load 1，
练习：
页号与页框对应模式
4 5 6
4.3.4分页存储空间的页面共享和保护
分页代码共享概念
4.3.4分页存储空间的页面共享和保护
共享本质：被共享的部分在内存只有一个副本，即共享代码
或数据指向内存同一物理地址段。 分页技术的数据共享（用于通信）：页号指向各自页框。 分页技术的代码共享（节省内存）：因为程序运行必须链接 好，链接后代码页号必须固定所以共享页号逻辑号必须联系 且须编号相同，才能保障代码完整执行。 共享保护技术：页表中增加权标识位。
操作系统第四章复习
页框号为21。 因为起始驻留集为空， 而0页对应的ห้องสมุดไป่ตู้框为空闲链表中的第三个空闲页框，其对应的页框号为21。
页框号为32。 因为11 > 10故发生第三轮扫描，页号为1的页框在第二轮已经处于空闲页框链表中，此刻该页又被重新访问，因此应被重新放回到驻留集中，其页框号为32。
页框号为41。 因为第2页从来没有被访问过，不在驻留集中。因此从空闲链表中取出链表头的页框，页框号为41。
4. 在虚拟内存管理中，地址变换机构将逻辑地址转换为物理地址，形成该逻辑地址的阶段是（ ）。 ① 编辑 ② 编译 ③ 链接 ④ 装载 5. 采用段式存储管理的系统中，若地址用24位表示，其中8位表示段号，则允许每段的最大长度是_______ A）224 B）28 C） 216 D） 232 6. 作业在执行中发生了缺页中断，经操作系统处理后，应让其执行______指令。 A）被中断的前一条 B）被中断的后一条 C）被中断的 D） 启动时的第一条
7、某基于动态分区存储管理的计算机，其主存容量为55MB（初始为空），采用最佳适配（Best fit）算法，分配和释放的顺序为：分配15MB，分配30MB，释放15MB，分配6MB，此时主存中最大空闲分区的大小是（ ） A：7MB B：9MB C：10MB D：15MB
当该进程执行到时刻260时，要访问逻辑地址为17CAH的数据，请问答下列问题： （1）该逻辑地址对应的页号是多少？ （2）若采用先进先出置换算法，该逻辑地址对应的物理地址是多少？要求给出计算过程。 （3）若采用时钟置换算法，该逻辑地址对应的物理地址是多少？（设搜索下一页的指针沿顺时针方向移动，且当前指向2号页框）
页号
存储块号
0 1 2 3
5 10 4 7
《计算机操作系统》课件第4章
第四章 存 储 器 管 理
3. 运行时动态链接(Run-time Dynamic Linking) 在许多情况下，应用程序在运行时，每次要运行的模块 可能是不相同的。但由于事先无法知道本次要运行哪些模块， 故只能是将所有可能要运行到的模块全部都装入内存，并在 装入时全部链接在一起。显然这是低效的，因为往往会有部 分目标模块根本就不运行。比较典型的例子是作为错误处理 用的目标模块，如果程序在整个运行过程中都不出现错误， 则显然就不会用到该模块。
2
第四章 存 储 器 管 理
4.1.1 多层结构的存储器系统 1. 存储器的多层结构 对于通用计算机而言，存储层次至少应具有三级：最高
层为CPU寄存器，中间为主存，最底层是辅存。在较高档的 计算机中，还可以根据具体的功能细分为寄存器、高速缓存、 主存储器、磁盘缓存、固定磁盘、可移动存储介质等6层。 如图4-1所示。
19
第四章 存 储 器 管 理
4.3 连续分配存储管理方式
4.3.1 单一连续分配 在单道程序环境下，当时的存储器管理方式是把内存分
为系统区和用户区两部分，系统区仅提供给OS使用，它通常 是放在内存的低址部分。而在用户区内存中，仅装有一道用 户程序，即整个内存的用户空间由该程序独占。这样的存储 器分配方式被称为单一连续分配方式。
9
第四章 存 储 器 管 理
4.2 程序的装入和链接
用户程序要在系统中运行，必须先将它装入内存，然后 再将其转变为一个可以执行的程序，通常都要经过以下几个 步骤：
(1) 编译，由编译程序(Compiler)对用户源程序进行编译， 形成若干个目标模块(Object Module)；
(2) 链接，由链接程序(Linker)将编译后形成的一组目标 模块以及它们所需要的库函数链接在一起，形成一个完整的 装入模块(Load Module)；
操作系统教程第五版答案
操作系统教程第五版答案【篇一：华科操作系统教程(第五版)费祥林部分习题答案】>应用题t2、t4、第二章处理器管理应用题t1：只能在内核态运行的指令：（3）、（4）、（5）、（6）、（7）。
t11：（4）sjf调度算法t15：hrrf性能较好。
第三章同步、通信与死锁应用题：2、5(1)、38（1），t2、t5、t38（1）第四章存储管理二、应用题：3(3)、5、20、30t3(3)答：作业的物理块数为3时，fifo为9次，75%；lru为10次，83%；opt为7次，58%；作业的物理块数为4时，fifo为10次,83%，lru为8次，66%，opt为6次，50%。
其中fifo出现belady现象。
t5、【篇二：操作系统原理习题及答案(全书免费版)】、填空题1．用户与操作系统的接口有，两种。
【答案】命令接口，系统调用【解析】按用户界面的观点，操作系统是用户与计算机之间的接口。
用户通过操作系统提供的服务来有效地使用计算机。
一般操作系统提供了两类接口为用户服务，一种是程序一级的接口，即通过一组广义指令（或称系统调用）供用户程序和其他系统程序调用；另一种是作业一级的接口，提供一组控制命令供用户去组织和控制自己的作业。
2．用户程序调用操作系统有关功能的途径是。
【答案】利用系统调用命令【解析】系统调用命令是操作系统专门给编程人员提供的调用操作系统有关功能的途径，一般在汇编语言和c语言中都提供了使用系统调用命令的方法。
编程人员可以在这些语言中利用系统调用命令动态请求和释放系统资源。
3．unix系统是①操作系统，dos系统是②操作系统。
【答案】①分时（或多用户、多任务），②单用户（或单用户、单任务）【解析】 unix系统是一个可供多个用户同时操作的会话式的分时操作系统，dos系统是为个人计算机设计的一个单用户操作系统。
4．现代计算机中，cpu工作方式有目态和管态两种。
目态是指运行①程序，管态是指运行②程序。
第4章存储器管理-题库及参考答案
第4章存储器管理－选择题参考答案一、选择题1.【2011统考】在虚拟内存管理中，地址变换机构将逻辑地址变换为物理地址，形成该逻辑地址的阶段是()A.编辑B.编译C.链接D.装载2.下面关于存储管理的叙述中，正确的是()A.存储保护的目的是限制内存的分配B.在内存为M、有N个用户的分时系统中，每个用户占M/N的内存空间C.在虚拟内存系统中，只要磁盘空间无限大，作业就能拥有任意大的编址空间D.实现虚拟内存管理必须有相应硬件的支持3.在使用交换技术时，若一个进程正在()，则不能交换出主存。
A.创建B.I/O操作C.处于临界段D.死锁4.在存储管理中，采用覆盖与交换技术的目的是()A.节省主存空间B.物理上扩充主存容量C.提高CPU效率D.实现主存共享5.【2009统考】分区分配内存管理方式的主要保护措施是()A.界地址保护B.程序代码保护C.数据保护D.保护6．【2010统考】某基于动态分区存储管理的计算机，其主存容量为.55MB(初始为空)，采用最佳适配算法，分配和释放的顺序为;分配15MB，分配30MB，释放15MB，分配8MB，分配6MB，此时主存中最大空闲分区的大小是()A.7MBB.9MBC.10MBD.15MB7.段页式存储管理中，地址映射表是()A.每个进程一张段表，两张页表B.每个进程的每个段一张段表，一张页表C.每个进程一张段表，每个段一张页表D.每个进程一张页表，每个段一张段表8.内存保护需要由()完成，以保证进程空间不被非法访问A.操作系统B.硬件机构C.操作系统和硬件机构合作D.操作系统或者硬件机构独立完成9.存储管理方案中，()可采用覆盖技术A.单一连续存储管理B.可变分区存储管理C.段式存储管理D.段页式存储管理10.在可变分区分配方案中，某一进程完成后，系统回收其主存空间并与相邻空闲区合并，为此需修改空闲区表，造成空闲区数减1的情况是()A.无上邻空闲区也无下邻空闲区B.有上邻空闲区但无下邻空闲区C.有下邻空闲区但无上邻空闲区D.有上邻空闲区也有下邻空闲区 11．设内存的分配情况如图所示。
第4章 存储器管理练习答案
第四章存储器管理一、单项选择题1、存储管理的目的是（C ）。
A.方便用户B.提高内存利用率C.方便用户和提高内存利用率D.增加内存实际容量2、在（ A）中，不可能产生系统抖动的现象。
A.固定分区管理B.请求页式管理C.段式管理D.机器中不存在病毒时3、当程序经过编译或者汇编以后，形成了一种由机器指令组成的集合，被称为（B ）。
A.源程序B.目标程序C.可执行程序D.非执行程序4、可由CPU调用执行的程序所对应的地址空间为（D ）。
A.符号名空间B.虚拟地址空间C.相对地址空间D.物理地址空间5、存储分配解决多道作业[1C]划分问题。
为了实现静态和动态存储分配，需采用地址重定位，即把[2C]变成[3D]，静态重定位由[4D]实现，动态重定位由[5A]实现。
供选择的答案：[1]：A 地址空间 B 符号名空间 C 主存空间 D 虚存空间[2]、[3]： A 页面地址 B 段地址 C 逻辑地址 D 物理地址 E 外存地址 F 设备地址[4]、[5]： A 硬件地址变换机构 B 执行程序 C 汇编程序D 连接装入程序E 调试程序F 编译程序G 解释程序6、分区管理要求对每一个作业都分配（A ）的内存单元。
A.地址连续B.若干地址不连续C.若干连续的帧D.若干不连续的帧7、（C ）存储管理支持多道程序设计，算法简单，但存储碎片多。
A.段式B.页式C.固定分区D.段页式8、处理器有32位地址，则它的虚拟地址空间为（ B）字节。
A.2GBB.4GBC.100KBD.640KB9、虚拟存储技术是（ A）。
A.补充内存物理空间的技术B.补充相对地址空间的技术C.扩充外存空间的技术D.扩充输入输出缓冲区的技术10、虚拟内存的容量只受（ D）的限制。
A.物理内存的大小B.磁盘空间的大小C.数据存放的实际地址D.计算机地址字长11、虚拟存储技术与（A ）不能配合使用。
A.分区管理B.动态分页管理C.段式管理D.段页式管理12、（B ）指将作业不需要或暂时不需要的部分移到外存，让出内存空间以调入其他所需数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.3.4虚拟 请求) 4.3.4虚拟(请求)页式存储管理 虚拟( 页面交换
主要内容
虚拟存储器管理 页式虚拟存储器管理 页面淘汰算法
虚拟存)页式存储管理
虚拟(请求) 虚拟(请求)页式存储管理
虚拟(请求) 虚拟(请求)页式存储管理与分页管理 的比较
虚拟(请求) 虚拟(请求)页式存储管理与分页管理 的比较
淘汰时机
3 页面淘汰算法
3 页面淘汰算法
最近最久未使用的淘汰算法LRU 最近最久未使用的淘汰算法LRU
某进程若它对页面的访问串为： 某进程若它对页面的访问串为： 12342156212376321236 试用LRU、OPT、FIFO三种算法实现页面更换 三种算法实现页面更换， 试用LRU、OPT、FIFO三种算法实现页面更换， 写出相应的淘汰过程并按顺序给出各自的淘汰页 及缺页次数。（ 。（设允许进程在内存中最多占四个 及缺页次数。（设允许进程在内存中最多占四个 页面） 页面）
作业
某进程，若它对页面的访问串为： 7 0 1 2 0 3 0 4 2 3 0 3 2 某进程，若它对页面的访问串为： 1 2 0 1 7 0试用LRU、OPT、FIFO三种算法实现页面更换， 0试用 试用LRU、OPT、FIFO三种算法实现页面更换 三种算法实现页面更换， 写出相应的淘汰过程并给出各自依次淘汰的页及缺页次数 设允许进程在内存中最多占三个页面）。 （设允许进程在内存中最多占三个页面）。
