锚索张拉计算书

轨道交通环线冉家坝站风亭组锚索挡墙

预应力锚索张拉计算书

一、预应力锚索的主要设计参数和要求

1．预应力锚索采用9Φs15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.24mm，公称面积140mm2，弹性模量为195000N/mm2。

2．预应力钢绞线的设计施加应力为550KN。

3. 预应力钢绞线的锚固段长度不小于8m，自由段为长度数据如附图1-1，千斤顶工作长度为100cm。

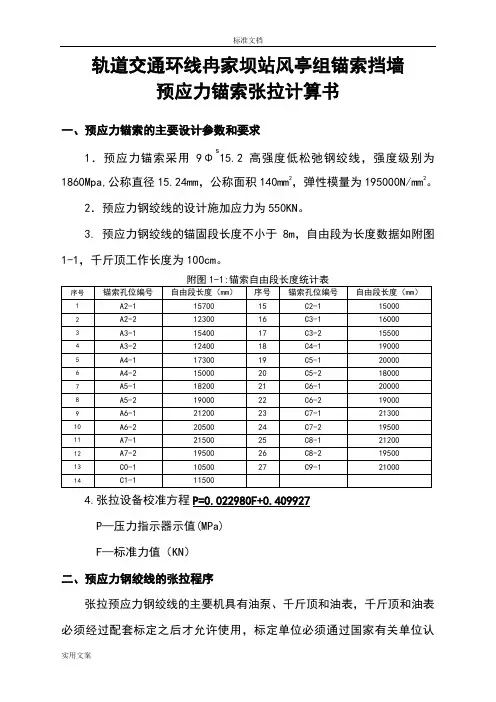

附图1-1:锚索自由段长度统计表

4.张拉设备校准方程P=0.022980F+0.409927

P—压力指示器示值(MPa)

F—标准力值（KN）

二、预应力钢绞线的张拉程序

张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。一般标定的有效期限为6个月或使用300次或发现有不正常情况也须重新标定。

张拉采用液压千斤顶250t级进行张拉，张拉前先对钢绞线预调。单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。张拉过程中稳压持荷时间：分级稳压3 min，最后一级稳压不少于5min锁定。

简明工艺：锚具安装→一次张拉→…N次张拉→锁定。

张拉顺序：0→25%бcon→50%бcon→75%бcon→110%бcon 三、钢绞线张理论拉伸长值及压力表读数计算

1．计算公式

△L=PL/AE

式中：

P 预应力钢绞线的平均张拉力（N），

L 预应力钢绞线的长度（mm）

A 预应力钢绞线的公称面积，取140mm2

E 预应力钢绞线的弹性模量，取195000N/mm2

2．理论伸长值及油表读数值计算

（1）当施加压力=25％бcon=0.25*550KN=137.5KN时，伸长值及

油表读数如下表：

（2）当施加压力=50％бcon=0.5*550KN=275KN时，伸长值及油表读数如下表：

（3）当施加压力=75％бcon=0.75*550KN=412.5KN时，伸长值及油表读数如下表：

（3）当施加压力=110％бcon=1.1*550KN=605KN时，伸长值及油表读数如下表：

3．张拉过程中的伸长值对比

预应力钢绞线采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在±6％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

后附：1、油表校准证书

2、千斤顶检定证书

3、锚索孔位编号图

重庆松龙建筑（集团）公司

2013年11月7日
