倍流式同步整流

倍流同步整流在DC/DC变换器中工作原理分析

蔡拥军，叶欣

(浙江大学电气工程学院，浙江杭州 310027）

摘要：在低压大电流变换器中倍流同步整流拓扑结构已经被广泛采用。就其工作原理进行了详细的分析说明，并给出了相应的实验和实验结果。

关键词：倍流整流；同步整流；直流/直流变换器；拓扑

0 引言

随着微处理器和数字信号处理器的不断发展，对芯片的供电电源的要求越来越高了。不论是功率密度、效率和动态响应等方面都有了新要求，特别是要求输出电压越来越低，电流却越来越大。输出电压会从过去的3.3V降低到1.1～1.8V 之间，甚至更低[1]。从电源的角度来看，微处理器和数字信号处理器等都是电源的负载，而且它们都是动态的负载，这就意味着负载电流会在瞬间变化很大，从过去的13A/μs到将来的30A/μs～50A/μs[2]。这就要求有能够输出电压低、电流大、动态响应好的变换器拓扑。而对称半桥加倍流同步整流结构的DC/DC

变换器是最能够满足上面的要求的[3]。

本文对这种拓扑结构的变换器的工作原理作出了详细的分析说明，实验结果证明了它的合理性。

1 主电路拓扑结构

主电路拓扑如图1中所示。由图1可以看出，输入级的拓扑为半桥电路，而输出级是倍流整流加同步整流结构。由于要求电路输出低压大电流，则倍流同步整流结构是最合适的，这是因为：

图1 主电路拓扑

1）变压器副边只需一个绕组，与中间抽头结构相比较，它的副边绕组数只有中间抽头结构的一半，所以损耗在副边的功率相对较小；

2）输出有两个滤波电感，两个滤波电感上的电流相加后得到输出负载电流，而这两个电感上的电流纹波有相互抵消的作用，所以，最终得到了很小的输出电流纹波；

3）流过每个滤波电感的平均电流只有输出电流的一半，与中间抽头结构相比较，在输出滤波电感上的损耗明显减小了；

4）较少的大电流连接线（high current inter-connection），在倍流整流拓扑中，它的副边大电流连接线只有2路，而在中间抽头的拓扑中有3路；

5）动态响应很好。

它唯一的缺点就是需要两个输出滤波电感，在体积上相对要大些。但是，有一种叫集成磁（integrated magnetic）的方法，可以将它的两个输出滤波电感和变压器都集成到同一个磁芯内，这样可以大大地减小变换器的体积。

2 电路基本工作原理

电路在一个周期内可分为4个不同的工作模式，如图2所示，理想的波形图如图3所示。

(a) 模式1[t0－t1]

(b) 模式2[t1－t2]

(d) 模式4[t3－t4]

图2 工作模式图

图3 工作波形图

模式1[t0－t1] 在t=t0时刻，开关管S1导通，变压器原边两端的电压为正，且有V p=V in/2；而开关管S2一直都处于关断状态，由于S1的导通，S2的漏源极电压（V ds2）被钳位到输入电压，即V ds2=V in。变压器副边电压V sec为高电平，同步开关

管S

R1的门极也是高电平，S

导通。此时，负载的电流等于两个输出电感电流之和，

且全部流经S

。在这个模式下，滤波电感L o1上的电流是增大的，而电感L o2上的电

流是减小的，它们的电流纹波有相互抵消的作用，所以，负载电流I o 的纹波是很小的。

模式2[t 1－t 2] 在t =t 1时刻，S 1关断。由于变压器漏感Lk的存在，电流要继续维持原来的方向，所以，如图3(b)中所示，此时在变压器原边存在两个回路，一个是由C 1，C oss1，L k 构成，对S 1的输出结电容C oss1充电；另一个是由C 2，C oss2，L k 构成，对S 2的输出结电容C oss2进行放电。最后S 1及S 2的漏源极电压都被钳位在输入电压的一半，即V ds2=V ds2=V in /2。同时，变压器原边的电压此时为零，副边也是零，此时，S R1及S R2都处于导通状态，分别对两个输出电感上的电流进行续流。且两个电感上的电流都是减小的，所以，最后得到的输出负载电流（I Lo1＋I Lo2）是减小的。

模式3[t 2－t 3] 在t =t 2时刻，S 2导通。S 1处于关断状态，其两端电压也被钳位到输入电压，即V ds1=V in 。由图2(c)中可以看出，变压器原边的电压为负，且等于输入电压的一半，即V p =－V in /2。相对应的同步管S R2导通，所有的负载电流都会流经S R2。且输出电感电流I Lo2是增大的，I Lo1是减小的。但最终得到的负载纹波电流是增大的。

模式4[t 3－t 4] 在t =t 3时刻，S 2关断。在这个工作模式下，原边的工作原理同图2(b)正好相反。这时，S 1及S 2都处于关断状态。存储在变压器原边漏感中的能量对S 1及S 2输出结电容进行充放电。其中对C oss1是放电，而对C oss2进行充电。变压器原副边的电压都为零，副边的两个同步整流管都被触发导通。两个输出电感上的电流都在不断地减小，所以，总的负载电流是减小的。在模式4[t3－t4]后，接着就进入下一个周期。 3 实验及结果

在前面分析的拓扑基础上，完成了一个输入为DC 36V，输出为1V/25A 的DC/DC 变换器。这个电路中所用到的参数见表1所列，其中所有的参数和图1的主电路中所标注的是相对应的。表1 实验参数

项目参数或型号输入(V in ) DC36V 输出(V o /I o ) DC 1V/25A S 1，S 2 IRLU2905 S R1，S R2 IRLR7833 L o1，L o2 2.2μH C o

1500μF/2.5V

磁芯(core) R －42216－EC

匝比(turnratio) 10：1

漏感(L k) 600nH

开关频率(f s) 310kHz

图4所示的是原边两个主管和副边同步管的门极驱动波形。通道R2表示S1的驱动波形；通道R1表示S2的驱动波形；通道1是同步管S R2的驱动波形；通道2是同步管S

的驱动波形。由表1可以看到，变压器漏感L k=600nH。所以，在电流较R1

小的时候，存储在漏感中的能量不是很大，因而开关管在关断后的漏感和开关管输出结电容间的振荡不是很大，图5所示的是在负载电流I o=5A时的S2漏源极v ds2的波形。

图4 门极驱动波形

图5 v ds2波形（I o=5A）

当变换器以满载I o=25A输出时，变压器原边的振荡就明显地增大。这是因为，当输出电流增大的时候，反映到原边的电流也会增大，所以，这个时候存储在变压器漏感中的磁能就会增大，在t off期间内振荡的时间较长，幅值也较大，如图6所示。在大电流的拓扑中，这种振荡的损耗也是不可忽略的。图7给出了变换器的效率曲线图，最大值出现在I o=15A时。

图6 v ds2波形(I o=25A)

图7 效率曲线图

4 结语

对适于低压大电流的整流拓扑（倍流整流＋同步整流）的工作原理作了详细的说明，并在分析的基础上，给出了相应的实验结果。证明了这种整流拓扑在低压大电流DC/DC变换器中的合理性。随着对电源性能要求的提高，这种整流拓扑将会越来越广泛地被采用。但应该指出的是，变压器的漏感应该尽量地减小，以减少原边振荡。

作者简介

蔡拥军（1980－），男，硕士，研究方向为小功率DC/DC变换器。

倍流同步整流在DCDC变换器中工作原理分析

倍流同步整流在DC/DC变换器中工作原理分析在低压大电流变换器中倍流同步整流拓扑结构已经被广泛采用。就其工作原理进行了详细的分析说明，并给出了相应的实验和实验结果。关键词：倍流整流；同步整流；直流/直流变换器；拓扑 0 引言随着微处理器和数字信号处理器的不断发展，对芯片的供电电源的要求越来越高了。不论是功率密度、效率和动态响应等方面都有了新要求，特别是要求输出电压越来越低，电流却越来越大。输出电压会从过去的3.3V降低到1.1～1.8 V之间，甚至更低[1]。从电源的角度来看，微处理器和数字信号处理器等都是电源的负载，而且它们都是动态的负载，这就意味着负载电流会在瞬间变化很大，从过去的13A/μs到将来的30A/μs～50A/μs[2]。这就要求有能够输出电压低、电流大、动态响应好的变换器拓扑。而对称半桥加倍流同步整流结构的DC/DC变换器是最能够满足上面的要求的[3]。本文对这种拓扑结构的变换器的工作原理作出了详细的分析说明，实验结果证明了它的合理性。 1 主电路拓扑结构主电路拓扑如图1中所示。由图1可以看出，输入级的拓扑为半桥电路，而输出级是倍流整流加同步整流结构。由于要求电路输出低压大电流，则倍流同步整流结构是最合适的，这是因为：图1 主电路拓扑 1）变压器副边只需一个绕组，与中间抽头结构相比较，它的副边绕组数只有中间抽头结构的一半，所以损耗在副边的功率相对较小； 2）输出有两个滤波电感，两个滤波电感上的电流相加后得到输出负载电流，而这两个电感上的电流纹波有相互抵消的作用，所以，最终得到了很小的输出电流纹波；

3）流过每个滤波电感的平均电流只有输出电流的一半，与中间抽头结构相比较，在输出滤波电感上的损耗明显减小了； 4）较少的大电流连接线（high current inter-connection），在倍流整流拓扑中，它的副边大电流连接线只有2路，而在中间抽头的拓扑中有3路； 5）动态响应很好。它唯一的缺点就是需要两个输出滤波电感，在体积上相对要大些。但是，有一种叫集成磁（integrated magnetic）的方法，可以将它的两个输出滤波电感和变压器都集成到同一个磁芯内，这样可以大大地减小变换器的体积。 2 电路基本工作原理电路在一个周期内可分为4个不同的工作模式，如图2所示，理想的波形图如图3所示。 (a) 模式1[t0－t1] (b) 模式2[t1－t2]

同步整流技术分享

江苏宏微科技股份有限公司 Power for the Better
同步整流技术及主要拓扑电路
宏微科技市场部
2015-9-16

Contents
? 同步整流电路概述 ? 典型电路及其特点 ? 损耗分析 ? 同步整流电路中常见问题 ? MOSFET选型设计参考
Power for the Better
1 CONFIDENTIAL
力
求
更
好

Contents
? 同步整流技术概述 ? 典型电路及其特点 ? 损耗分析 ? 同步整流电路中常见问题 ? MOSFET选型设计参考
Power for the Better
2 CONFIDENTIAL
力
求
更
好

同步整流技术概述
由于中低压MOSFET具有很小的导通电阻，在有电流通过时产生的电压降很小，可以替代二极管作为整流器件，可以提高变换器的效率。
diode
MOSFET
MOSFET作整流器时，栅源极间电压必须与被整流电压的相位保持同步关系才能完成整流功能，故称同步整流技术。 MOSFET是电压控制型开关器件，且没有反向阻断能力，必须在其栅-源之间加上驱动电压来控制器漏-源极之间的导通和关断。这是同步整流设计的难点和重点。根据其控制方式，同步整流的驱动电路分为 ?自驱动方式； ? 独立控制电路他驱方式； ? 部分自驱+部分他驱方式结合；
Power for the Better
3 CONFIDENTIAL
力
求
更
好

同步整流技术最新

同步整流技术
电源网第20届技术交流会
邹超洋
2012.11

内容简介
?同步整流简介。 ?同步整流的分类。。 ?同步整流的驱动方式 ?同步整流的 MOSFET

同步整流简介
z 高速超大规模集成电路的尺寸的不断减小，功耗的不断降低，要求
供电电压也越来越低，而输出电流则越来越大。 z 电源本身的高输出电流、低成本、高频化（500kHz～1MHz）高功率密度、高可靠性、高效率的方向发展。 z 在低电压、大电流输出DC-DC变换器的整流管，其功耗占变换器全部功耗的50～60％。 z用低导通电阻MOSFET代替常规肖特基整流/续流二极管，可以大大降低整流部分的功耗，提高变换器的性能，实现电源的高效率，高功率密度。

同步整流简介
diode
=
MOSFET 代替diode
MOSFET
D
相当于二极管的功能 ?电流从S流向D ?V/I特性,工作于3rd 象限
G S
z 用MOSFET来代替二极管在电路中的整流功能
z 相对于二极管的开关算好极小 g 控制，可以根据系统的需要， z 整流的时序受到MOSFET的Vgs 把整流的损耗做到最小

同步整流简介
? 例如：一个5V?30A输出的电源
Diode
Vf=0.45V Ploss=0.45*30=13.5W Ploss/Po=13.5/45=30% /Po=13 5/45=30% Rdson=1.2m? Ploss=0.0012*30 0 0012*302=1.08W 1 08W Ploss/Po=1.08/45=2.4%
Mosfet
MBR8040(R)
SC010N04LS

同步整流电路

随着现代电子技术向高速度高频率发展的趋势，电源模块的发展趋势必然是朝着更低电压、更大电流的方向发展，电源整流器的开关损耗及导通压降损耗也就成为电源功率损耗的重要因素。而在传统的次级整流电路中，肖特基二极管是低电压、大电流应用的首选。其导通压降基本上都大于0.4V，当电源模块的输出电压随着现代电子技术发展继续降低时，电源模块的效率就低得惊人了，例如在输出电压为3.3V时效率降为80%，1.5V输出时效率不到70%，这时再采用肖特基二极管整流方式就变得不太可能了。为了提高效率降低损耗，采用同步整流技术已成为低电压、大电流电源模块的一种必然手段。同步整流技术大体上可以分为自驱动（selfdriven）和他驱动（controldriven）两种方式。本文介绍了一种具有预测时间和超低导通电阻（低至2.8mΩ/25℃）的他驱动同步整流技术，既达到了同步整流的目的，降低了开关损耗和导通损耗，又解决了交叉导通问题，使同步整流的效率高达95%，从而使整个电源的效率也高达90%以上。 1SRM4010同步整流模块功能简介 SRM4010是一种高效率他激式同步整流模块，它直接和变压器的次级相连，可提供40A的输出电流，输出电压范围在1∽5V之间。它能够在200∽400kHz 工作频率范围内调整，且整流效率高达95%。如果需要更大的电流，还可以直接并联使用，使设计变得非常简单。 SRM4010模块是一种9脚表面封装器件，模块被封装在一个高强电流接口装置包里，感应系数极低，接线端功能强大，具有大电流低噪声等优异特性。 SRM4010引脚功能及应用方式一览表引脚号引脚名称引脚功能应用方式 1CTCHCatch功率MOSFET漏极接滤波电感和变压器次级正端 2FWDForward功率MOSFET漏极接变压器次级负端 3SGND外控信号参考地外围控制电路公共地 4REGin内部线性调整器输入可以外接辅助绕组或悬空 5REGout5V基准输出可为次级反馈控制电路提供电压 6PGND同步整流MOSFET功率地Catch和Forward功率MOSFET公共地 7CDLY轻载复位电容端设置变压器轻载时的复位时间 8CPDT同步整流预测时间电容端Catch同步整流管设置预置时间

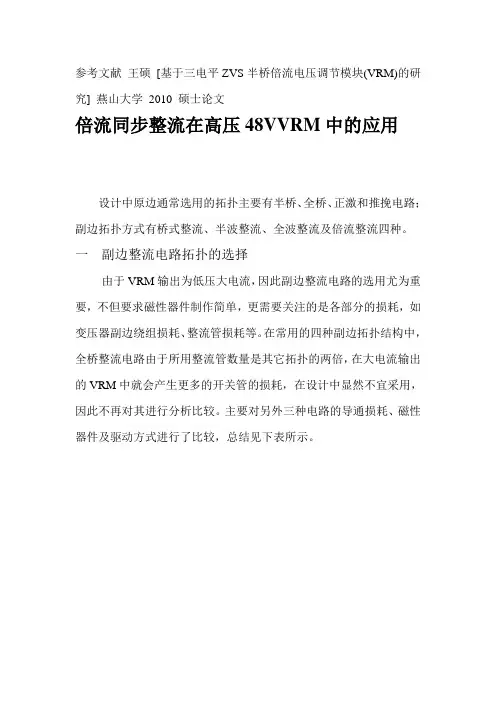

倍流同步整流在高压48VVRM中的应用
