【国家电网】线上性价比课程讲义-知识点讲解-电工技术基础-答案版(精选)

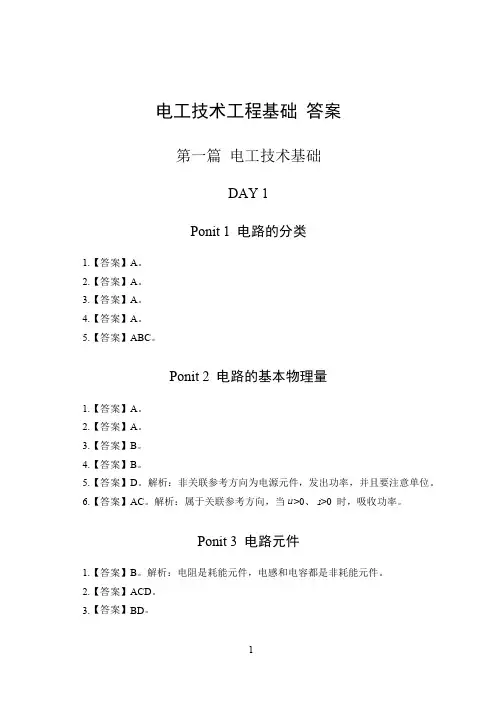

电工技术工程基础答案
第一篇电工技术基础
DAY1
Ponit1电路的分类
1.【答案】A。
2.【答案】A。
3.【答案】A。
4.【答案】A。
5.【答案】ABC。
Ponit2电路的基本物理量
1.【答案】A。
2.【答案】A。
3.【答案】B。
4.【答案】B。
5.【答案】D。解析：非关联参考方向为电源元件，发出功率，并且要注意单位。
6.【答案】AC。解析：属于关联参考方向，当u>0、i>0时，吸收功率。
Ponit3电路元件
1.【答案】B。解析：电阻是耗能元件，电感和电容都是非耗能元件。
2.【答案】ACD。
3.【答案】BD。
4.【答案】B 。解析：理想电压源的电压保持常量或按给定的时间函数变化，电流与外接电路有关，由其电压和外接电路共同确定。
5.【答案】A 。
Ponit 4基尔霍夫定律
1.【答案】B 。解析：基尔霍夫定律中代数和表明与参考方向有关。
2.【答案】B 。
3.【答案】D 。解析：根据定义可知，对于n 个节点、b 条支路的电路，可以列出n-1个KCL 方程，b-(n-1)个KVL 方程。
4.【答案】C 。解析：根据定义可知，对于n 个节点、b 条支路的电路，可以列出n-1个KCL 方程，b-(n-1)个KVL 方程。
DAY 2
Ponit 1电阻的等效变换
1.【答案】B 。
2.【答案】A 。解析：若Y 形联结与△形联结中的所有电阻均相等，则3Y R R ?
=。
3.【答案】BCD 。
4.【答案】C 。解析：利用△形联结中所有电阻相等，则1
3
Y R R ?=，变换右边的△形。如下图所示，然后根据串、并联关系:
eq R =（1+2）//(4+2)+2=4
5.【答案】C 。解析：两个阻值相同的电阻并联后阻值为52
=R
，所以R=10Ω。改为串联，Ω==202'R R 。
Ponit 2电源的等效变换
1.【答案】B 。
2.【答案】B 。解析：实际电路模型可以等效为理想电压源与电阻串联或理想电流源与电阻并联。本题中没有理想电流源与电阻并联选项，故只有B 。
3.【答案】B 。
4.【答案】BCD 。
5.【答案】C 。解析：注意参考方向
Ponit 3支路电流法
1.【答案】C 。解析：如下图所示：
2.【答案】B 。
3.【答案】ABC 。
4.【答案】B。解析：支路电流法不适用于支路过多的电路，并且列写的是KCL 和KVL方程。
5.【答案】B。解析：独立的KCL方程的个数是n-1。
Ponit4网孔电流法
1.【答案】B。
2.【答案】B。
3.【答案】ABC。解析：网孔电流法自动满足KCL。
4.【答案】A。
5.【答案】B。解析：对于n个节点、b个支路的平面电路，网孔电流数为（b-n+1），故4个节点、6个支路的电路，有3个网孔电流。
Ponit5回路电流法
1.【答案】D。解析：回路电流法就是以回路电流为未知量，根据KVL列出含有回路电流的方程，然后求解的方法。
2.【答案】A。
3.【答案】A。
4.【答案】A。解析：自阻总是正的，互阻的正、负视两回路电流在共有支路上参考方向是否相同而定。方向相同时为正，相反时为负。
5.【答案】BC。
Ponit6节点电压法
1.【答案】C。
2.【答案】C。
3.【答案】B。解析：节点电压法是以独立节点电压作为独立变量，建立方程求解电路的方法，且n个节点可以列n-1个独立节点电压方程。所以对于有7个节点的电路可以列6个独立节点方程。
4.【答案】A。
5.【答案】A。
DAY3
Ponit1叠加定理
1.【答案】C。解析：利用叠加定理，当3A电流独立工作时，两个5Ω电阻并联，电流为1.5A；当2A电流源独立工作时，两个5Ω电阻被短路，电流为0；当2V电压源独立工作时，电流为2/10=0.2A。所以电流为1.7A。
2.【答案】B。解析：叠加定理仅适用于与线性电路，不适用于非线性电路。
3.【答案】B。解析：叠加定理不适用于功率计算。
4.【答案】ABC。
5.【答案】BCD。解析：只适用于线性电路中求电压、电流，不适用于求功率；不适用于非线性电路；某个独立电源单独作用时，其余独立电源全为零值，电压源用“短路”替代，电流源用“开路”替代。
Ponit2戴维宁定理和诺顿定理
1.【答案】B。解析：戴维宁定理和诺顿定理都只对外电路等效，对内电路不等效。
2.【答案】D 。解析：根据O C
SC eq U I R =，开路电压为32V 。
3.【答案】A 。
4.【答案】ACD 。解析：诺顿定理可将复杂的有源线性二端网络等效为一个电流源和电阻的并联，故B 选项错误。
5.【答案】B 。解析：戴维宁等效电路27
4
O C
U
V =
，等效电阻9eq R =Ω。那么18Ω上的电压为
27/4
18 4.5918
V ?=+。
Ponit 3最大功率传输定理
1.【答案】B 。解析：根据最大功率传输定理，此时R =0R =3Ω。
2.【答案】B 。解析：电源内阻等于负载电阻时，负载电阻上的电压为S /2U ，获
得的最大功率为2
0/4S
U R 。3.【答案】C 。解析：将可变电阻R 两端的电阻看作一二端网络，为计算二端网络的戴维宁等值电阻参数，令电压源置零，并在端口处施加电压为1V 的电压源，此
时可计算得 1/4A I =-，受控源支路电流为零，端口电流为1/4A ，因此，等值电阻参
数为：Ω=÷
=44
1
10R 。当电阻R 与端口电阻相等时，R 获得最大功率。DAY 4
Ponit 1动态电路的基本概念
1.【答案】B 。解析：时间常数反应一阶电路过渡过程的快慢，越大越慢，越小越快。
2.【答案】CD 。
3.【答案】AC 。解析：根据换路定则的定义，在换路时电容电流和电感电压为有限值的情况下，换路前后瞬间电容电压和电感电流不能跃变。
4.【答案】B 。
5.【答案】A 。解析：根据RC 电路的时间常数R C τ==0.1s ，R=1000Ω，那么C=0.0001F 。
Ponit 2一阶电路的时域分析
1.【答案】BC 。解析：零状态响应换路前储能元件无能量，换路后电路中有独立电源；零输入响应换路前储能元件有能量，换路后电路中无独立电源。
2.【答案】CD 。解析：根据一阶全响应的表达式可知，全响应=稳态响应+暂态（瞬态）响应全响应=零输入响应+零状态响应。
3.【答案】B 。解析：RL 一阶电路的零状态响应，i L 按指数规律上升，u L 按指数规律衰减。
4.【答案】B 。解析：RC 一阶电路的零输入响应，u C ，i C 都按指数规律衰减。
5.【答案】C 。解析：根据
()()()()0f t f f f t e
τ
-
+??=∞+-∞??，()8=C
U ∞，
5U
=，所以电容电压的零输入响应是105t e -。
Ponit 3二阶电路的时域分析
1.【答案】A 。解析：R=4>
2.【答案】B 。
3.【答案】B 。
4.【答案】A 。
5.【答案】A 。
DAY 5Ponit 1复数
1.【答案】B 。
2.【答案】A 。
3.【答案】ABC 。解析：复数的四种表示形式：代数形式，三角形式、指数形式、极坐标形式。
4.【答案】AD 。解析：复数的辐角是θ，而不是cos θ。θ的表示形式可以用弧度或度。
5.【答案】A 。
Ponit 2正弦量
1.【答案】A 。
2.【答案】A 。
3.【答案】C 。解析：2T
π
ω=
，所以2ωπ=。4.【答案】D 。解析：由相量反求正弦量，3142==f πω，另外需要注意瞬时值中的振幅。
5.【答案】C 。解析：相位差描述两个同频正弦量之间的相位关系。不同频率的无法判断。
Ponit 3阻抗和导纳
1.【答案】C 。
2.【答案】C
10=V 。3.【答案】AC 。
4.【答案】B 。解析：假设电流相量为?∠=0I I
，那么串联后电压为190∠-?，幅值就是1V 。
5.【答案】D
=。
Ponit 4正弦稳态电路的功率
1.【答案】AC 。
2.【答案】A
。解析：2
10U P W
R ===3.【答案】ABD 。解析：电感吸收的有功功率为0，感性无功功率大于0。故C 选项错误。
4.【答案】A 。
5.【答案】A 。
DAY 6
Ponit 1耦合电感电路
1.【答案】A 。解析：两互感线圈同侧相并时，其等效电感量为：M
L L M L L L eq 2212
21-+-=。
2.【答案】C 。解析：两互感线圈顺向串联时，其等效电感量为：
122eq L L L M =++。
3.【答案】B 。根据顺向串联和反向串联的等效电感，列方程???=+=++12
224
22121M -L L M L L ，
求解得M=3H 。
4.【答案】B 。解析：两互感线圈顺向串联时，其等效电感为122eq L L L M =++，并非自感量之和。
5.【答案】A 。解析：同侧并联：M L L M L L L eq 2212
21-+-=，异侧并联：
M
L L M L L L eq 2212
21++-=，分子相同，分母同侧并联时小，故同侧大于异侧。
Ponit 2变压器
1.【答案】B 。解析：全耦合时，互感最大，21L L M =，解得M=4H 。
2.【答案】D 。
3.【答案】B 。解析：根据理想变压器的特点可得。
4.【答案】C 。解析：根据
2
1
21N N u u =，可以得2N =30
5.【答案】A 。
Ponit 3串联谐振与并联谐振
1.【答案】C 。解析：串联谐振时，电压与电流同相位，即0=?那么功率因数等于1。
2.【答案】A 。解析：感抗L X L ω=，容抗C
X C ω1
=，当频率变大时，感抗变大，容抗变小，故电路呈现感性。
3.【答案】AD 。
4.【答案】B 。解析：串联谐振又称为电压谐振，并联谐振又称为电流谐振。
5.【答案】B 。解析：LC
f π210=
，C 增大，故0f 减小。
DAY 7Ponit 1三相电路
1.【答案】B 。解析：负序电压相位关系与正序正好相反，即A 相超前B 相-120°。
2.【答案】AD 。
3.【答案】C 。
4.【答案】A 。解析：线电压为相电压的
3倍，且相位领先相电压?30。
?∠==?
???303U U -U U B A AB 。
5.【答案】A 。
Ponit 2对称三相电路和不对称三相电路
1.【答案】B 。解析：不对称三相电路中，中性线电流一般不为0。
2.【答案】A 。
3.【答案】B 。
4.【答案】B 。解析：星形连接，但没有中性线的不对称三相电路，发生中性点位移，负载端电压不对称，不再满足线电压在数值上总是相电压的3倍的关系。
5.【答案】ABCD 。
Ponit 3三相电路的功率
1.【答案】A 。
2.【答案】A 。
3.【答案】B 。解析：三相总视在功率22Q P S +=。
4.【答案】C 。解析：三相总视在功率22Q P S +=
。
5.【答案】C 。解析：对称三相电路的瞬时功率是一个常量，其值等于总有功功率，这种性质为瞬时功率平衡。
DAY 8
Ponit 1非正弦周期量的有效值、平均值
1.【答案】B 。解析：非正弦周期量的有效值等于它各次谐波有效值的平方和的开方。
2.【答案】B 。解析：?
??++++=23222120I I I I I 3.【答案】B 。
4.【答案】C 。
5.【答案】AB 。
Ponit 2非正弦周期电路的平均功率和谐波分析
1.【答案】C 。
2.【答案】C 。解析：当直流分量作用于电路时，电路中的电感相当于短路，电容相当于开路。
3.【答案】B 。
4.【答案】ACD 。
5.【答案】C 。
Ponit 3二端口网络的基本概念
1.【答案】B 。
2.【答案】C 。
3.【答案】B 。
Ponit 4二端口网络的方程和参数
1.【答案】B.对于任何一个无源线性二端口，Z 参数矩阵只有3个参数是独立的。对称二端口的Z 参数矩阵，只有2个参数是独立的。
2.【答案】A 。解析：0
1
1112=?
?
?
=
I I U Z =5+3=8
3.【答案】B.解析：电气上对称的二端口不一定是结构上对称的二端口。但结构上对称的二端口一定是电气上对称。
4.【答案】B 。解析：0
2
1121=?
?
?
=
U U I Y =1
1Z -
。DAY 9
Ponit 4无损耗传输线
1.【答案】B 。解析：f c =λ110
30010
368=??=m 。长度是相对的，与工作频率有关，此时λ>l ，不满足λ< 2.【答案】BD 。解析：A 选项中电压、电流的作用从电路的时段到终端，在集总参数电路中是“瞬时”完成的。C 选项中集总参数电路为R 、L 和C ，而均匀传输线用原参数0R 、0L 、0C 和0G 。 3.【答案】D 。 4.【答案】B 。解析：无损耗线的特性阻抗0 00C L Y Z Z C ==，是一个纯电阻，与频率无关。 5.【答案】B 。解析：在集总参数电路中，每一个具有两个端钮的元件，从一个端钮流入的电流等于从另一个端钮流出的电流。而在分布参数电路中，电流沿线变化。 Ponit 6交流基本电参数的测量 1.【答案】B 。解析：在三相三线制电路中，无论对称与否，都可以用两个功率表测量三相功率。三线四线制电路中，如果不对称，需要用三表法来测量。 2.【答案】C 。解析：三线四线制电路中，如果不对称，需要用三表法来测量。 3.【答案】BC。解析：在三相三线制电路中，不论对称与否，都可以使用两个功率表的方法测量三相功率。二瓦计法测功率时功率表的接线只触及端线，与负载和电源的连接方式无关。在三相四线制电路中，完全对称时可用一表法测量，不对称时使用三表法测量三相功率。 4.【答案】A。解析：对于同一个非周期电流，用不同类型的仪表进行测量时，会得到不同的结果。用磁电系仪表（直流仪表）测量，所得结果是电流的恒定分量；用电磁系仪表测得的结果是电流的有效值；用全波整流仪表测量时，所得的结果是电流的平均值。 5.【答案】B。解析：对于同一个非周期电流，用不同类型的仪表进行测量时，会得到不同的结果。用磁电系仪表（直流仪表）测量，所得结果是电流的恒定分量；用电磁系仪表测得的结果是电流的有效值；用全波整流仪表测量时，所得的结果是电流的平均值。 第二篇电磁学 DAY10 Ponit1静电场的基本概念 1.【答案】A。 2.【答案】B。 3.【答案】D。 4.【答案】D。 Ponit2静电场的基本定律 1.【答案】C。 2.【答案】B。 Ponit3静电场的基本方程和特性 1.【答案】D。 2.【答案】B。 Ponit4恒定电场分析 1.【答案】C。 2.【答案】BCD。 3.【答案】C。 4.【答案】D。 5.【答案】AB。 6.【答案】C。 DAY11 Ponit1恒定磁场分析 1.【答案】D。 2.【答案】C。 3.【答案】D。 4.【答案】C。 5.【答案】D。 6.【答案】ABD。 7.【答案】B。 8.【答案】A。 9.【答案】B。 Ponit2时变电磁场 1.【答案】C。 2.【答案】B。 3.【答案】D。 4.【答案】D。 5.【答案】C。 6.【答案】D。 第三篇电机学 DAY12 Ponit1变压器的结构和工作原理 1.【答案】D。 2.【答案】C。 3.【答案】C。 4.【答案】C。 5.【答案】B。 6.【答案】B。 7.【答案】C。 Ponit2同步电机的结构、原理及运行特性 1.【答案】D。 2.【答案】B。 3.【答案】C。 4.【答案】C。 5.【答案】B。 DAY13 Ponit1异步电机的结构、原理及运行特性 1.【答案】A。 2.【答案】B。 3.【答案】A。 4.【答案】B。 Ponit2直流电机的结构、原理及运行特性 1.【答案】A。 2.【答案】A。 3.【答案】A。 电工技术基础与技能试题 一、填空题：（30分） 1、三相交流电源是三个单相电源按一定方式进行的组合，这三个单相交流电源的＿＿＿＿＿，＿＿＿＿＿，＿＿＿＿＿。 2、由一个或几个元件首尾相接构成的无分支电路称为＿＿＿＿＿；三条或三条以上支路会聚的点称为＿＿＿＿＿；任一闭合路径称为＿＿＿＿＿。 3、常用的表示正弦量的方法有＿＿＿＿＿，＿＿＿＿＿和＿＿＿＿＿，它们都能将正弦量的三要素准确地表示出来。 4、我国工频电流的周期T=＿＿＿＿＿s，频率f=＿＿＿＿＿Hz，角频率w=＿＿＿＿＿rad/s。 5、有一个线圈，其电阻可忽略不计，把它接在220V、50Hz的交流电源上，测得通过线圈的电流为2A，则线圈的感抗XL=＿＿＿＿＿，自感系数L=＿＿＿＿＿。 6、在电感性负载两端并联一只电容量适当的电容器后，电路的功率因素＿＿＿＿＿，线路中的总电流＿＿＿＿＿，但电路的有功功率＿＿＿＿＿，无功功率和视在功率都＿＿＿＿＿。 7、串联谐振时，电阻上的电压等于＿＿＿＿＿，电容和电感上的电压＿＿＿＿＿，并为端电压的＿＿＿＿＿倍。因此，串联谐振又称为＿＿＿＿＿。 8、电感线圈与电容器并联的谐振电路中，线圈电阻越大，电路的品质因数越＿＿＿＿＿，电路的选择性就越＿＿＿＿＿。 9、产生瞬态过程有两大原因，即外因和内因，外因是＿＿＿＿＿，内因是＿＿＿＿＿。 10、电阻器是＿＿＿＿＿元件，电感器和电容器都是＿＿＿＿＿元件。 11、磁滞现象指的是＿＿＿＿＿＿＿＿＿＿，剩磁现象指的是＿＿＿＿＿＿＿＿＿＿。 二、判断题：（20分） 1、通常照明用交流电压有效值是220V，其最大值即为380V。( ) 2、只有同频率的几个正弦量的矢量，才可以画在同一个矢量图上进行分析。（） 3、串联谐振时，感抗等于容抗，此时电路中的电流最大。（） 4、谐振电路的功率因素大于1。（） 5、在三相四线制中，为了避免电流过大造成危害，相线和中性线都必须安装熔断器。（） 6、三相四线制中性线上的电流是三相电流之和，因此中性线上的电流一定大于每根相线上的电流。（） 7、照明灯开关一定要接在相线上。（） 8、一阶RC放电电路，换路后的瞬态过程与R有关，R越大，瞬态过程越长。（） 9、电路的瞬态过程的出现是因为换路引起的，所以不论什么电路，只要出现换路就会产生瞬态过程。（） 10、线圈A的一端与线圈B的一端为同名端，那么线圈A的另一端与线圈B的这一端就为异名端。（） 三、选择题：（30分） 1、u=5Sin(wt+15°)V与i=5Sin(2wt-15°)A的相位差是（）。 A.0° B.30° C.-30° D.无法确定 2、某交流电压u=100Sin(100t+/4)V，当t=0.01s时的值是（）。 A.-70.7V B.70.7V C.100V D.-100V 3、处于谐振状态的R-L-C串联电路，当电源频率升高时，电路呈（）。 A.电感性 B.电容性 C.电阻性 D.无法确定 4、在三相四线制线路上，连接三个相同的白炽灯，它们都能正常发光，如果中性线断开，则（）。 A.三个灯都将变暗 B.灯将因过亮而烧毁 C.仍能正常发光 D.立即熄灭 电力拖动知识点整理 第二章 1.脉宽调制 答:利用电力电子开关的导通与关断，将直流电压变成连续可变的电压，并通过控制脉冲宽度或周期达到变压变频的目的。 2. 直流蓄电池供电的电流可反向的两象限直流斩 波调速系统，已知:电源电压Us=300V，斩波器占空 比为30%,电动机反电动势E=100V，在电机侧看， 回路的总电阻R=1Ω。问蓄电池的电流Id是多少是 放电电流还是充电电流 答:因斩波电路输出电压u0的平均值: U0=ρ ×Us=30%×300=90 V < Ea Id=( U0- E)/ R=(90-100)/1=-10A 是充电电流,电动机工作在第Ⅱ象限的回馈制动状态, 直流蓄电池吸收能量。 3. PWM调速系统的开关频率 答: 电力晶体管的开关频率越高，开关动态损耗越大；但开关频率提高，使电枢电流的脉动越小，也容易使电流连续，提高了调速的低速运行的平稳性，使电动机附加损耗减小；从PWM变换器传输效率最高的角度出发，开关频率应有一个最佳值；当开关频率比调速系统的最高工作频率高出10倍左右时，对系统的动态特性的影响可以忽略不计。 4．静差率s与空载转速n0的关系 p19 答：静差率s与空载转速n0成反比，n0下降，s上升。所以检验静差率时应以最低速时的静差率为准。 5. 反馈控制有静差调速成系统原理图,各部件的名称和作用。 答： ①比较器： 给定值与测速发电机的负反馈电压比较,得到转速偏差电压ΔUn 。 ②比例放大器A ：将转速偏差电压ΔUn 放大，产生电力电子变换器UPE 所需的控制电压Uc 。 ③电力电子变换器UPE ：将输入的三相交流电源转换为可控的直流电压Ud 。 ④M 电机：驱动电机。 ⑤TG 发电机：测速发电机检测驱动电机的转速。 ⑥电位器：将测速发电机输出电压降压，以适应给定电压幅值Un*。 6．分析转速负反馈单闭环调速系统的基本性质,说明单闭环调速系统能减少稳态速降的原因，改变给定电压或者调整转速反馈系数能否改变电动机的稳态转速为什么 答：负反馈单闭环调速系统能够减少稳态速降的实质在于它的自动调节作用，在于它能随着负载的变化而相应地改变电枢电压，以补偿电枢回路电阻压降的变化。 稳态转速为： 从上式可得：改变给定电压能改变稳态转速；调整转速反馈系数，则K 也要改变，因此也能改变稳态转速。 7．闭环空载转速ncl 比开环空载转速nop 小 多少如何保证ncl=nop p23 答: ncl 是nop 的1/（1+K ）。欲使ncl=n0p 有两种办法： （1）若给定电源可变，则 (1)gb gk U U K =+。 （2）一般不能改变给定电源，则在控制器中引入KP 为好。 cl cl e d e n s p n n K C RI K C U K K n ?-=+-+=0*) 1()1( 1.通信系统的基本概念 信息、数据和信号 信息是客户事物的属性和相互联系特性的表现，它反映了客观事物的存在形式或运动状态 数据是信息的载体，是信息的表现形式。 信号是数据在传输过程的具体物理表示形式，具有确定的物理描述。 传输介质是通信中传送信息的载体，又称为信道 模拟通信和数字通信 通信系统主要由5个基本系统元件构成，信源、转换器、信道、反转换器、信宿 源系统将信源发出的信息转换成适合在传输系统中传输的信号形式，通过信道传输到目的系统，目的系统再将信号反变换为具体的信息 通过系统的传输的信号一般有模拟信号和数字信号两种表达方式 模拟信号是一个连续变化的物理量，即在时间特性上幅度（信号强度）的取值是连续的，一般用连续变化的电压表示 数字信号是离散的，即在时间特性上幅度的取值是有限的离散值，一般用脉冲序列来表示 数字信号比模拟信号可靠性高，数字信号比较容易存储、处理和传输 数据通信的技术指标 1、信道带宽：是描述信道传输能力的技术指标，它的大小是由信道的物理特性决定的。 信道能够传送电磁波的有效频率范围就是该信道的带度 2、数据传输速率：称为比特率，是指信道每秒钟所能传输的二进制比特数，记为bps，常见的单位有Kbps、Mpbs、Gbps等，数据传输速率的高低，由每位数据所占的时间决定，一位数据所占用的时间宽度越小，则传输速率越高 3、信道容量： 信道的传输能力是有一定限制的，信道传输数据的速率的上限，称为信道容量，一般表示单位时间内最多可传输的二进制数据的位数 C=Wlog2(1+S/N) C为信道容量；W为信道带宽；N为噪声功率；S为信号功率 S/N为信噪比，用来描述信道的质量，噪声小的系统信噪比高，信噪比S/N通常用10lg(S/N)来表示，其单位为分贝。 无噪声离散信道容量公式为C=2Wlog2L (L为传输二进制信号) 4、波特率： 是传输的信号值每秒钟变化的次数，如果被传输的信号周期为T，则波特率Rb=1/T。Rb 称为波形速率或调制速率。 R=Rblog2V V表示所传输信号所包含的离散电平数 5、信道延迟 信号沿信道传输需要一定的时间,就是信道延迟,信道延迟时间的长短,主要受发送设备和接收设备的响应时间、通信设备的转发和等待时间、计算机的发送和接收处理时间、传输介质的延迟时间等的影响。 信道延迟=计算机的发送和接收处理时间+传输介质的延迟时间+发送设备和接收设备的称 电工技术基础课程标准 一、课程性质和任务 本课程为机电技术专业的一门重要技术基础课，在专业课程体系中，既是数学、物理学等科学基础课的后续课程，又是本专业其它后续技术基础课的基础。在数控技师专业的人才培养方案和课程体系中起着承前启后的重要作用。课程的基本任务： 1．理解电路的重要性以及它的实用性； 2．掌握电路中常用元件的性能及它们的应用； 3．掌握电路中的基本定律及常用的其分析计算方法，熟悉各种方法的适用范围； 4．熟练运用相量表达式和相量图分析计算正弦交流电路；5．掌握三相电路的计算方法以及它的特性； 6．了解非正弦交流电路的基本知识，初步掌握其分析计算方法；7．掌握电工实训的基本方法和技能，初步具有选择、使用与电工实训相关的仪器仪表的能力。 二、课程教学目标 (一) 知识教学目标 1. 要求掌握的基本知识： ( 1 )掌握电流、电压及其参考方向的概念。熟练掌握电阻、电感、电容、电压源及电流源等基本理想元件的参数及其电压、电流关系。牢固掌握欧姆定律和基尔霍夫定律。 ( 2 )熟练掌握直流线性电阻性电路的分析与计算方法，能正确运用支路法、实际电压源与实际电流源的等效变换、叠加定理、戴维南定理。 ( 3 ) 熟练掌握正弦量的有效值、角频率、相位与相位差的概念，理解相量的概念，电阻、电感、电容元件的相量模型， 相量形式的KCL和KVL，熟悉掌握功率的概念及计算。能计算阻抗串、并联电路，做出相量图。掌握串、并联谐振的条件和特点。 ( 4 )熟练掌握三相电路中相电压与线电压、相电流与线电流及中线电流的关系。掌握对称三相电路的特点和计算，熟练掌握三相电路功率的计算。理解三相不对称电路的分析。 本课程重点介绍电工技术的基本分析方法及基本定律、定理，从简单的元件到一般电路，从基本理论到基本技能。课程结构分为“电工基础”和“电工技术”两大模块。“电工基础”模块包含电路的基本概念、基本定律和电路的分析方法、单相正弦交流电路、三相正弦交流电路、非正弦交流电路、线性电路的暂态分析。 2. 要求掌握的基本理论和方法: ( 1 ) 熟悉磁场基本物理量，掌握电磁感应定律的应用，理解互感系数，掌握互感电路的同名端及测试方法。 ( 2 )理解电路的动态过程、初始值的确定，掌握RC、RL 动态响应及微分电路、积分电路的原理应用，了解三要素法求解动态电路。 ( 3 ) 了解非正弦周期量的谐波分析，掌握其有效值的计算，熟悉非正弦周期信号作用于线性电路的计算。 ( 4 ) 熟悉铁磁性物质的磁化性能、基本磁化曲线，铁心损耗，掌握交流铁心线圈的工作特点。 本模块以基本理论、基本概念、基本方法的掌握为尺度。电工技术模块包含磁路与铁芯线圈电路、变压器、三相异步电动机、直流电机、继电接触器控制系统与可编程控制器（PLC）、电量与非电量测试技术等。本模块是技术基础课，以应用为主，目的是培养学生掌握常用电机、电器及其控制系统的工作原理、特点及应用场合，突出新技术的应用。本课程是机械设计制造及其自动化、数控技术、应用电子专业必备的专业基础课。其 电工技术基础与技能课 程标准 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128） 《电工基础与技能》课程标准 一、课程概述 （一）课程性质 本课程是中职电子技术应用的专业主干课程，具有很强的实践性。通过本课程的学习，使学生具备基本定律、直流电阻电路、正弦交流电路、互感耦合电路、线性动态电路、磁路及变压器、谐振电路等有关知识和常用仪器仪表使用元件与电路测试、简单电路设计、电路制作与调试技能。本课程是《电子技术基础与技能》等课程的前修的基本课程。 （二）课程基本理念 1.坚持职教性，体现中职教育人才培养的特色。 职教性的内涵包括高素质和技能型。课程坚持以就业为导向，以职业能力为本位，以理实一体化为特色，培养高素质、技能型专门人才。 2.坚持主体性，突出学生在教学中的重要地位。 坚持主体性，首先体现在尊重学生的知识基础上，课程要从学习内容安排上，在低起点的学生和高素质的培养目标之间搭建递进式阶梯。坚持主体性，其次体现在尊重学生的学习能力上，在教学实施的过程中要加强对教学方法的研究，充分调动学生的学习积极性和学习潜能，激发学习的内驱力。坚持主体性，还体现在尊重学生的个体差异上，课程要尊重学生在学习动机、兴趣爱好、身心素质等方面的个性差异，确定适宜的学习目标和评价方法，使每个学生都能体验到学习的成功和快乐，以满足自我发展的需要。 3.坚持全面性，培养终身学习和全面发展能力。 面向全体学生，着眼于学生终身学习和全面发展。尊重事物发展的客观规律，从课程设计到教学实施的诸个环节，注重培养学生的可持续发展能力，在夯实专业知识基础和技能基础的同时，强调学生自主学习能力的培养，为学生终身学习奠定基础。课程还要重视提高学生的品德修养和审美情趣，使他们逐步形成良好的个性和健全的人格，促进德、智、体、美的和谐发展。 电机与拖动基础知识重 点 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】 电机与拖动基础总复习 试题类型 一、填空题（每题1分，共20分） 二、判断题（每题1分，共10分） 三、单项选择题（每题2分，共20分） 四、简答题（两题，共15分） 五、计算题（三题，共35分） 电力拖动系统动力学基础 1．电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成，通常又把传动机构和工作机构称为电动机的机械负载。 2．电力拖动运动方程的实用形式为 由电动机的电磁转矩T e 与生产机械的负载转矩T L 的关系： 1）当T e = T L 时， d n /d t = 0，表示电动机以恒定转速旋转或静止不动，电力拖动系统的这种运动状态被称为静态或稳态； 2）若T e ＞T L 时， d n /d t ＞0，系统处于加速状态； 3）若T e ＜T L 时， d n /d t ＜0，系统处于减速状态。 也就是一旦 d n /d t ≠ 0 ，则转速将发生变化，我们把这种运动状态称为动态或过渡状态。 3．生产机械的负载转矩特性： t n GD T T d d 3752L e = - 直流电机原理 1．直流电动机主要由定子、转子、电刷装置、端盖、轴承、通风冷却系统等部件组成。 定子由机座、主磁极、换向极、电刷装置等组成。转子（又称电枢）由电枢铁心、电枢绕组、换向器、转轴和风扇等组成。 2．直流电机的绕组有五种形式：单叠绕组、单波绕组、复叠绕组、复波绕组和蛙绕组（叠绕和波绕混合绕组）。 3 极距、绕组的节距（第一节距、第二节距、合成节距）的概念和关系。 4 单叠绕组把每个主磁极下的元件串联成一条支路，因此其主要特点是绕组的并联支路对数a 等于极对数n p 。 5 电枢反应：直流电机在主极建立了主磁场，当电枢绕组中通过电流时，产生电枢磁动势，也在气隙中建立起电枢磁场。这时电机的气隙中形成由主极磁场和电枢磁场共同作用的合成磁场。这种由电枢磁场引起主磁场畸变的现象称为电枢反应。 6 直流电机的励磁方式： dn dT dn dT L e 高电压技术各章知识点 第一篇电介质的电气强度 第1章气体的绝缘特性与介质的电气强度 1、气体中带电质点产生的方式热电离、光电离、 碰撞电离、表面电离 2、气体中带电质点消失的方式流入电极、逸出气 体空间、复合 3、电子崩与汤逊理论电子崩的形成、汤逊理论的 基本过程及适用范围 4、巴申定律及其适用范围 击穿电压与气体相对密度和极间距离乘积之间的关系。两者乘积大于0.26cm时,不再适用 5、流注理论 考虑了空间电荷对原有电场的影响和空间光电离的作用，适用两者乘积大于0.26cm 时的情况 6、均匀电场与不均匀电场的划分以最大场强与 平均场强之比来划分。 7、极不均匀电场中的电晕放电电晕放电的过 程、起始场强、放电的极性效应 8、冲击电压作用下气隙的击穿特性雷电和操作 过电压波的波形冲击电压作用下的放电延时与 伏秒特性50%击穿电压的概念 9、电场形式对放电电压的影响均匀电场无极性 效应、各类电压形式放电电压基本相同、分散性 小极不均匀电场中极间距离为主要影响因素、极 性效应明显。 10、电压波形对放电电压的影响电压波形对均匀 和稍不均匀电场影响不大对极不均匀电场影响 相当大完全对称的极不均匀场：棒棒间隙极 大不对称的极不均匀场：棒板间隙 11、 11、气体的状态对放电电压的影响湿度、密度、海拔高度的 影响 12、气体的性质对放电电压的影响在间隙中加入高电强度气 体,可大大提高击穿电压，主要指一些含卤族元素的强电负 性气体，如SF6 13、提高气体放电电压的措施 电极形状的改进空间电荷对原 电场的畸变作用极不均匀场中 屏障的采用提高气体压力的作 用高真空高电气强度气体SF6 的采用 电工电子技术基础与技能知识点汇总 1．电路：由电源、用电器、导线和开关等组成的闭合回路。电源：把其他形式的能转化为电能的装置。 用电器：把电能转变成其他形式能量的装置。 2．电路的状态：通路（闭路）、开路（断路）、短路（捷路）：短路时电流很大，会损坏电源和导线，应尽量避免。 3．电流：电荷的定向移动形成电流。形成条件(1) 要有自由电荷。(2) 必须使导体两端保持一定的电压（电位差）。方向规定：正电荷定向移动的方向为电流的方向。 4．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。 I = t q 5．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。 R = ρ S l 6．一般金属导体，温度升高，其电阻增大。少数合金电阻，几乎不受温度影响，用于制造标准电阻器。超导现象：在极低温（接近于热力学零度）状态下，有些金属（一些合金和金属的化合物）电阻突然变为零，这种现象叫超导现象。 7．电能：电场力所做的功即电路所消耗的电能W = U I t 。．电流做功的过程实际上是电 能转化为其他形式的能的过程。1度 = h k W 1? = 3.6 ? 106 J 8．电功率：在一段时间内，电路产生或消耗的电能与时间的比值。 P = t W 或P = U I 9．焦耳定律：电流通过导体产生的热量，跟电流的平方、导体的电阻和通电时间成正比。Q = I 2 R t 10、电源的电动势：等于电源没有接入电路时两极间的电压。用符号E 表示。(1)电动势由电源本身决定，与外电路无关。(2）电动势方向：自负极通过电源内部到正极的方向。 11、电动势与外电路电阻的变化无关，但电源端电压随负载变化，随着外电阻的增加端电压增加，随着外电阻的减少端电压减小。当外电路断开时，R 趋向于无穷大。I = 0，U = E - I R 0 = E ；当外电路短路时，R 趋近于零，I 趋向于无穷大，U 趋近于零。 12、当R = R O 时，电源输出功率最大，但此时电源的效率仅为50%。P max = 02 4R E 这时称负载与电源匹配。 13、串联电路中电流处处相等；电路总电压等于各部分电路两端的电压之和；总电阻等于各个电阻之和；各电阻消耗的功率与它的阻值成正比。 14、改装电压表：设电流表的满偏电流为I g ，内阻为R g ，要改装成量程为U 的电压表，求串入的R R = g I U R = g g g I R I U - 15、并联电路中各支路两端的电压相等；电路中总电流等于各支路的电流之和；并联电路总电阻的倒数等于各个电阻的倒数之和；通过各个电阻的电流与它的阻值成反比；各个电阻消耗的功率与它的阻值成反比。 16、改装电流表：R = R R I U = g g g I I R I - 17、万用表：测量前观察表头指针是否处于零位；选择合适的量程：应使表头指针偏倒满刻度三分之二左右；无法估算测量值时可从最大量程当逐渐减少到合适量程；测量过程中 2019辽宁国家电网电气类重要知识点（七） 高电压技术 知识点1——电晕放电、不均匀电场中放电的极性效应 电晕放电：一定电压作用下，在曲率半径小的电极附近发生局部游离，并发出大量光辐射，有些像日月的晕光，称为电晕放电 对于电极形状不对称的帮-板间隙，击穿电压与棒的极性有很大的关系，这就是极性效应。 ①正棒-负板：电晕起始电压高，击穿电压低。 ②负棒-正板：电晕起始电压低，击穿电压高。 知识点2——提高气体间隙绝缘强度 提高气体间隙绝缘强度的两个途径 ①改善电场分布，使电场变得均匀。 具体措施有改变电极形状和采用极间屏障。要注意的是：负棒-正极气体间隙极间加屏障后不一定都能提高击穿电压，这要看屏障的位置。 ②削弱游离过程。气体击穿的根本原因是发生了游离，若采用措施修若这种游离过程，当然击穿电压也就提高了。 具体措施是采用三“高“：高气压，高真空，高绝缘强度气体（如SF6气体） 知识点3——极化的基本形式 知识点4——固体电介质的击穿形式 知识点5——绝缘的缺陷的分类 一类是局部性或集中性的缺陷，例如悬式绝缘子的瓷质开裂；发电机绝缘局部磨损、挤压破裂；电缆由于局部有气隙在工作电压作用下发生局部放电逐步损坏绝缘，以及其他的机械损伤、受潮等。 一类是整体性或分布性的缺陷，它是指由于受潮、过热及长期运行过程中所引起的整体绝缘老化、变质、受潮、绝缘性能下降。 知识点6——直流耐压实验与交流耐压实验的比较 直流耐压试验：能有效地发现绝缘受潮，脏污等整体缺陷，并能通过电流与泄漏电流的关系曲线发现绝缘的局部缺陷。由于直流电压下按绝缘电阻分压，所以，能比交流更有效地发现端部绝缘缺陷。同时，因直流电压下绝缘基本上不产生介质损失，因此，直流耐压对绝缘的破坏性小。另外，由于直流耐压只需供给很小的泄漏电流，因而所需试验设备容量小，携带方便。 交流耐压试验：在被试设备电压的2.5倍及以上进行,从介质损失的热击穿观点出发,可以有效地发现局部游离性缺陷及绝缘老化的弱点。由于在交变电压下主要按电容分压，故能够有效地暴露设备绝缘缺陷。但是，交流耐压对绝缘的破坏性比直流大，而且由于试验电流为电容电流，所以需要大容量的试验设备。 综上所述，直流耐压试验和工频交流耐压试验都能有效地发现绝缘缺陷，但各有特点，因此两种方法不能相互代替，必要时，应同时进行，相互补充。 教学目标：MF—47型万用表的结构了解及使用方法的掌握 教学重点：掌握MF—47型万用表的使用方法及步骤 了解MF—47型万用表的结构 教学难点：MF—47型万用表的使用方法及步骤 课时：4课时 万用表是维修中不可缺少的测试仪表，根据所应用的测量原理和测量结果显示方式的不同，又分为模拟式万用表和数字式万用表两大类。模拟万用表是先通过一定的测量机构将被测的模拟电量转换成电流信号，再由电流信号驱动表头指针偏转，从表头的刻度盘上即可读出被测量的值。MF —47型指针式万用表就属于模拟式万用表。 一、MF—47型万用表面板结构 该型万用表面板外形结构可以通过实物首先找出： ①表盘②机械调零旋钮③三极管插孔④零欧姆调整旋钮⑤转换开关（选择测量种类及量程）⑥2500V交、直流电压专用红表笔插孔⑦5A直流表笔插孔⑧黑表笔插孔⑨红表笔插孔等。 二、表头 表头，简单地讲就是指驱动指钉偏转的系统。MF—47型万用表的表头是一只高灵敏度的磁电式直流电流表。 提示： 万用表的主要性能指标取决于表头性能，表头灵敏度越高，内阻越大，则万用表性能越好。 三、表盘 表盘上共有6条标度尺和多种测量项目，如由上向下依次为①电阻标度尺②交、直流电压及直流电流标度尺③反射镜④三极管共射极放大倍数标度尺⑤电容容量标度尺⑥电感系标度尺⑦电平标度尺。表盘上还附有一些字母、数字等符号。其含义如水平放置使用、磁电系整流式仪表、绝缘强度式压6kV、仪表生产批准文号等我们了解以下即可。 四、换挡开关及使用须知 转换开关各种挡位设置如图所示： 1、注意事项 （1）使用前应仔细阅读说明书。 （2）使用前，检查表头指针是否处于零位。若不在零位，则应调整机械调零旋钮，使其指针在零位。 （3）测量前，根据被测量的种类和大小，把转换开关置于合适的位置。量程的选择，应使指针接近刻度尺满刻度的三分之二左右。 （4）对有反射镜的表盘，读数时应使指针与镜中的影像相重合，以减少读数误差． （5）测量完毕，应将转换开关置于交流电压最高档，防止再次使用时不慎损坏表头。 根据电动机的分类，电力拖动分为交流拖动系统和直流拖动系统。用交流异步电动机和交流同步电动机拖动生产机械的系统称为交流拖动系统；以直流电动机拖动生产机械的系统称为直流拖动系统。 根据系统中电动机的数量，电力拖动又分为单机拖动系统和多机拖动系统。单机拖动系统结构简单，应用较广；多机拖动常用于大功率和有特殊控制要求的系统中。 什么是电力拖动？电力拖动系统由哪几部分组成？各部分有何作用？电力拖动是以电力为原动力，通过电气设备（如电动机等）带动生产机械来完成一定的生产任务。电力拖动系统由电源、电动机、生产机械和控制设备等4个基本部分组成。电源的作用是用以向拖动系统提供能源。电动机是生产机械的原动力，它的作用是将电能转变为机械能带动生产机械工作。生产机械是电动机拖动的对象，如提升机、通风机、水泵等。有时生产机械需要改变运行方式传递动力，电动机通过传动装置拖动生产机械完成生产工艺。控制设备是按照生产机械的要求去控制电动机的启动、调速、制动等运行过程的。 采用电动机拖动有哪些优点？ （1）电能输送方便、经济、便于分配 （2）可满足不同类型生产机械的需要，并且拖动效率高； （3）拖动性能好，能达到生产工艺要求的最佳工作状态； （4）能进行远距离监视、测量和控制，便于集中管理，容易实现生产过程的自动化。 机械特性：拖动系统中的转矩改变时，将导致系统速度的变化，它们之间的这种关系称为系统的转矩—转速特性，也称为机械特性。 电动机的机械特性可用特性方程式或特性曲线图表示，它是生产机械选配电动机和分析拖动系统的重要依据。 (P4) 固有机械特性：固有机械特性也称为自然特性，它是在电动机额定电压、额定频率（交流电动机）、额定励磁电流（直流电动机）的条件下，电动机回路无附加电阻或电抗时得到的机械特性。 人为机械特性：人为机械特性也称人工特性，是通过改变电动机的电压、频率、励磁电流以及串接电阻、电抗的方法而得到的机械特性。利用人为特性可以满足不同生产工艺过程的需要。 稳定工作点是指当拖动系统受到瞬时外来干扰后，系统能自动恢复到原来的静态工作点；否则为不稳定工作点。 工作点的稳定性是由电动机的机械特性和生产机械的机械特性二者之间的配合关系所决定的。 （P7） 直流电动机可将直流电转换为机械能，所以它需要直流电源供电。 直流电动机的结构主要由定子和转子两部分组成。定子用于产生磁场；转子通过换向器输入直流电流与磁场相互作用产生电磁转矩。直流电动机的转子通常称为电枢。 根据定子励磁绕组和电枢绕组连接方式的不同，直流电动机可分为他 考点一：审计的定义和特征 一、审计的定义 审计是由国家授权或接受委托的专职机构和人员，依照国家法规、审计准则和会计理论，远用专门的方法，对被审计单位的财政、财务收支、经营管理活动及相关资料的真实性、正确性、合规性、合法性、效益性进行审查和监督，评价经济责任，鉴证经济业务，用以维护财经法纪、改善经营管理、提高经济效益的一项独立性的经济监督活动。 二、审计的特征 审计的特征征集中体现在独立性和权威性方面。 考点二：审计的分类和方法 一、审计的分类 (一)按审计的主体分类 审计主体，即审计的执行者，按审计主体分类，可以将审计分为政府审计、内部审计和审计师审计三类。 (二)按审计目的和内容分类 按审计的目的和内容分类，可以将审计分为财务报表审计、经营审计、合规性审计三类。 (三)按审计实施的时间分类 按审计及被审计经济业务发生的时间之间的关系，可以将审计分为事前审计、事中审计和事后审计三类。 (四)按审计执行的地点分类 按执行的地点分类，可以将审计分为报送审计和就地审计两类。 (五)按照审计所依据的基础和使用的技术分类 按照审计所依据的基础和使用的技术分类，审计可分为账项基础审计、制度基础审计、风险导向审计三类。 二、审计的方法 我国的审计方法体系由两大部分组成，即审查书面资料的方法和证实客观事物的方法。 (一)审查书面资料的方法 1、按审查书面资料的顺序划分，可分为顺查法和逆查法。 2、按审查书面资料的数量和范围划分，可分为抽查法和抽查法。 3、按审查书面资料的技术内容划分，可分为审阅法、核对法、分析法、复算法等。 (二)证实客观事物的方法 证实客观事物的方法是主要用于证实客观事物形态、性能、数量和价值的方法。目前，审计中常用的有盘点法、调节法、观察法、查询法和鉴定法。 考点三：审计的职能和作用 一、审计的职能 (1)经济监督职能 《电工技术基础与技能》教案 教师：许晓强 电器组 第一节电路 一、电路的组成 1．电路：由电源、用电器、导线和开关等组成的闭合回路。 2．电路的组成：电源、用电器、导线、开关（画图讲解）。 (1) 电源：把其他形式的能转化为电能的装置。如：干电池、蓄电池等。 (2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。如电灯等。 (3) 导线：连接电源与用电器的金属线。作用：把电源产生的电能输送到用电器。 (4) 开关：起到把用电器与电源接通或断开的作用。 二、电路的状态（画图说明） 1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。 2．开路（断路）：电路断开，电路中无电流通过。 3．短路（捷路）：电源两端的导线直接相连。短路时电流很大，会损坏电源和导线，应尽量避免。 三、电路图 1．电路图：用规定的图形符号表示电路连接情况的图。 2．几种常用的标准图形符号。 第二节电流 一、电流的形成 1．电流：电荷的定向移动形成电流。（提问） 2．在导体中形成电流的条件 (1) 要有自由电荷。 (2) 必须使导体两端保持一定的电压（电位差）。 二、电流 1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。 q I= t 2．单位：1A1C/s；1mA103 A；1μA106A 3．电流的方向 实际方向—规定：正电荷定向移动的方向为电流的方向。 提问：金属导体、电解液中的电流方向如何？ 参考方向：任意假定。 4．直流电：电流方向和强弱都不随时间而改变的电流。（画图说明） 第三节电阻 一、电阻 1．导体对电流所呈现出的阻碍作用。不仅金属导体有电阻，其他物体也有电阻。 2．导体电阻是由它本身的物理条件决定的。 例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。 3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。 l Rρ S 电机与拖动 绪论一、名词解释1. 磁场:电流周围的效应 2.磁动势（磁通势、磁势）:产生磁场的源泉 3.磁场强度:表征距离磁源即磁动势一定位置的地方，磁动势影响强度的一个物理量。 4.磁场感应强度（磁通密度）:表征距离磁源即磁动势一定位置的地方，磁动势感应能力强弱的一个物理量。 5.磁通量Φ：垂直穿过某一截面（面积为S）磁力线的数目 6.磁阻：就是磁力线通过磁路时所遇到的阻碍，磁阻与磁路的长度成正比，与磁路的磁导率成反比，并与磁路的截面积成反比 7电感：其实质表征的就是电磁装置电与磁转换能力的大小。 二、填空 1、在电机中磁场的几个常用量分别是磁动势、磁场强度、磁感应强度、磁通等。 2、进行磁路分析和计算时，常用到磁路的基本定律有全电流定律、磁路的欧姆定律、磁路的基尔霍夫定律。 3、电机的电流有交、直流之分，所以，旋转电机也有直流电机与交流电机两大类。 4、旋转电机是一种机电能量转换的机电装置。 5、把电能转换机械能的电机称为电动机; 把机械能转换电能的电机称为电发电机。 三、判断题 1、垂直穿过线圈的磁通量随时间变化，必然会在线圈中产生感应电动势。（√） 2、棱次定律表明垂直穿过线圈的变化磁通，会在线圈中产生电动势。（√） 3、棱次定律表明线圈中的感生磁场的方向始终是与原磁场变化率的方向一致的。（×） 4、棱次定律表明线圈中的感生磁场的方向始终是与原磁场方向一致的。（×） 六、问答题 1.电磁作用原理的综述 有电流必定产生磁场，即“电生磁” ；磁场变化会在导体或线圈中产生感应电动势，即“动磁生电” ;载流导体在磁场中要受到电磁力的作用，即“电磁生力” 第一章直流电机的原理与结构 一、名词解释 （一）1.电枢：在电机中能量转换的主要部件或枢纽部分 2.换向：直流电机电枢绕组元件从一条支路经过固定不动的电刷短路，后进入另一条支路，元件中的电流方向改变的过程。 3.额定值：在正常的、安全的条件下，电气设备所允许的最大工作参数。 （二） 1.电机：机电能量（或机电信号）转换的电磁装置 2.直流电机：直流电能与机械能量进行转换的电磁装置 3.直流发电机：把机械能量转换为直流电能的电磁装置 4.直流电动机：把直流电能转换为机械能量的电磁装置 5.交流电机：交流电能与机械能量进行转换的电磁装置 6.交流电动机：把交流电能转换为机械能量的电磁装置 7.交流发电机：把机械能量转换为交流电能的电磁装置 （三）第一节距：同一元件的两个元件边在电枢圆周上所跨的距离 （四）极距：相邻两个磁极轴线之间的距离 （五）电角度：磁场在空间变化一周的角度表示 二、填空 1、铁心损耗一般包括磁滞损耗、涡流损耗。 电工技术基础》课程标准 双击自动滚屏发布者：戴素林发布时间：2009/4/14 阅读：251次 一、概述 1．课程性质 本课程是机电一体化技术专业核心课程，是本专业学生必修的的技术课程。 本课程的任务是通过学习使学生了解电工技术相关知识和技术，熟悉安全用电与电气事故应急处理的基本常识，掌握一般电路图的识读技术，能正确选用电工测量仪器仪表，具备检测、分析常用机床电气电路的初步能力。着重培养学生的科学思维方法、分析与解决的能力，使其成为具有创新精神和实践能力的高素质技术人才，并为后续课程的学习打下必要的基础。 2．课程基本理念 本课程的设计突破了学科体系模式，打破了原来各学科体系的框架，围绕专业培养目标，根据本课程在专业教学中的作用地位，以“就业为导向，能力为本位”，以学生将来从事的职业岗位必备的相关知识和技术为依据，兼顾了企业和个人两者的需求，着眼于人的全面发展，即以培养全面素质为基础，以提高综合职业能力为核心。 3．课程设计思路 本课程结构以相关岗位必备的电工基础知识和实用技术为主线，删除繁冗的计算和原理推演，突出实际应用，注重培养学生的应用能力和解决问题的实际工作能力。包括：安全用电常识、电路基础知识、常用电工工具与电 工材料、机床电气与拖动技术、电气控制图的识读知识、电工仪表与测量技术基础、电气设备常见电气故障的处理等内容。 二、课程目标 1．了解安全用电知识和一般防护措施，会对触电者进行急救处理，会处理一般的电气火灾事故； 2．掌握直流电路、交流电路相关知识，能看懂、会分析常用交直流电路的工作过程； 3．了解常用电工工具和电工材料的相关知识，会正确选用电工工具与电工材料； 4．了解常用电气元件的名称、电路符号与规格特性，能正确选用常用电气元件； 5．掌握电力拖动常识，会识读一般电气控制图，能分析一般电气控制电路的工作过程； 6．初步掌握常用电工仪器仪表的使用技术，能根据实际需要正确选用电工仪表进行常规电工测量； 7．了解设备常见故障的种类，能正确处理和排除一般电气故障。 三、课程内容与要求 （一）安全用电常识 1.相关知识 （1）电气危害概述 （2）触电的防护与急救 电力拖动知识点总结 导读：电力拖动知识点总结 实训目的：通过电机与拖动的实训，能进一步掌握常用电工工具的使用，识别低压电器及电工材料，安装简单的电气线路，并了解电机拖动的工作原理。 实训内容：认识各种电工工具及使用方法，依照断电延时带直流能耗制动的 Y-△启动的控制电路的原理图，连接线路实训工具：热继电器、交流接触器、时间继电器、保险丝、空气开关、按钮、波浪钳、十字螺丝刀等 实训过程： 1、了解电工工具的使用方法及各电器的一些基本结构，如交流接触器有常开接口与常闭结口等，按钮有红绿黑三种颜色，每一种有分常开与常闭两种按钮。 2、初步了解断电延时带直流能耗制动的Y-△启动的控制电路的工作原理。 3、依照电路图一条线一条线开始接，以线路构成闭合回路来接电路，防止出现错误。 4、遇到的状况：⑴在接线过程中忘记用两种不同颜色的接电路图，以便把主线路与控制线路区分开来，便于出现错误时检查⑵在接线完后，开启电源开关时，电动机便开始运作。这是明显的错误，但由于线路多且导线颜色单。一，检查不出问题的所在⑶在检查不 出问题后，把导线拆卸下来，按电路图重新接上去，在此过程中终于发现原来把控制电路中的两条线一起接在同一个交流接触器的`常开接触点。 实训感想：虽然在这短短的实训过程中，由于时间及自己的不细心，没有把电路接成功，但学到的东西蛮多的。遇到不懂的东西，及时问老师或同学，例如交流接触器的结构如何看，加上自己的思考都得到了解决。 通过此次实训，我觉得细心有多么重要，就像自己所接的电路，因为两条线重接在一起，导致电动机不能正常工作，更严重的有些同学由于自己的马虎，出现了两次短路的情况，把电路线板都烧坏了。所以不管今后在做什么事，都有认真细心对待，尽力把事情做好，才能避免出现不必要的后果，我相信有认真付出就一定会有所收获，自己将会做得更好。 【电力拖动知识点总结】 1.产科知识点总结 2.负数知识点总结 3.师说知识点总结 4.除法知识点总结 5.电路知识点总结 6.分数知识点总结 7.大物知识点总结 7.3正弦交流电的表示法 教学目标： 掌握正弦交流电的各种表示方法（解析式表示法、波形图表法和矢量图表示法）以及相互间的关系。教学重点： 1．波形图表示法。 2．矢量图表示法。 教学难点： 矢量图表示法 授课时数：4课时 教学过程： 课前复习： 1．什么是正弦交流电的三要素？ 2．已知U = 220V，f = 50 Hz，?0 = - 90?，试写出该交流电压的解析式。 一、解析式表示法 e = E m sin（ω t + ?e0） I = I m sin（ω t + ?i0） u = U m sin（ω t + ?u0） 上述三式为交流电的解析式。 从上式知：已知交流电的有效值（或最大值）、频率（或周期、角频率）和初相，就可写出它的解析式，从而也可算出交流电任何瞬时的瞬时值。 例1：某正弦交流电的最大值I m = 5 A，频率f = 50 Hz，初相? = 90o，写出它的解析式，并求t = 0时的瞬时值。 二、波形图表示法 1．点描法 2．波形图平移法 ?0 > 0图像左移，?0 < 0波形图右移，结合P109 图7－8讲解。有时为了比较几个正弦量的相位关系，也可把它们的曲线画在同一坐标系内。 例2：已知电压为220 V，f = 50 Hz，? = 90o，画出它的波形图。 例3：已知u = 100 sin ( 100 π t - 90o )V ，求：（1）三要素；（2）画出它的波形图。 三、矢量图表示法 正弦交流电可用旋转矢量来表示： 1．以e = E m sin (ωt + ?0 )为例，加以分析。在平面直角坐标系中，从原点作一矢量E m，使其长度等于正弦交流电动势的最大值E m，矢量与横轴OX的夹角等于正弦交流电动势的初相角 ?0，矢量以角速度ω逆时针方向旋转下去，即可得e的波形图。 2019辽宁国家电网电气类重要知识点（十一） 11.阻抗为R-jX的线路，流过无功功率时（）。 A.不会产生无功损耗 B.不会产生有功损耗 C不会产生有功损耗， D.会产生有功损耗 12.电力系统的复杂故障是指（）。 A.横向故障 B.纵向故障 C.电力系统中不同地点同时发生不对称故障 D.不确定 13.中性点直接接地系统中发生单相接地时，非故障相对地电压会（）。 A.不变 B.升高 C.降低 D.为0 14.越靠近短路点，负序电压的有效值（）。 A.不变 B.越高 C.越低 D.不受影响 15.35kV电力网当单相接地电容电流超过（）时，应采用中性点经消弧线圈接地。 A.40A. B.30A. C.20A. D.l0A. 16.系统参数在某一平均值附近做微小变化时，系统状态变量在某组平均值附近微小波动，此时的电力系统运行状态属于（）。 A稳态运行 B.电磁暂态过程 C.机电暂态过程 D.过渡过程过程 17.稳态运行的电力系统，若某一主力机组突然切除，仅考虑一次调频的作用，电网的频率将（）。 A.无法确定 B.不变 C.降低 D.升高 18．输电线路在输送容量相同的情况下，线路电压与输送距离（）。 A、成正比 B、成反比 C、无关 D、以上都不对 19.110kV系统发生单相金属性接地时，加在消弧线圈上的电压是（）。 A.110kV B.0V C.110/1.414kV D.110/1.732kV 20.电网发生短路时（）。 A.网络阻抗既可以增大也可以减少 B.网络阻抗减少 C.网络阻抗增大 D.电网阻抗不变 21.电力系统中性点安装消弧线圈的目的是（）。 A.提高电网电压水平 B.限制变压器的故障电流 C.补偿网络接地电流 D.消除潜供电流 22.节点电压幅值和角度称为（）。 A.扰动变量 B.控制变量 C.状态变量 D.电源变量 23.下列说法不正确的是（）。 A.电力系统中性点运行方式主要有中性点直接接地和中性点不接地两种 B.中性点直接接地系统一相接地时必须迅速切除三相 C.中性点不接地系统中一相接地时可短时间运行，不必迅速切除接地相 D.直接接地系统对绝缘水平的要求高，不接地系统对绝缘水平的要求低 24.线路上损耗的电能与线路始端输入电能的比值，常用百分值表示的是（）。 A.输电效率 B.最大负荷利用小时数 C.线损率 D.系统损耗 25.运转中的发电设备可能发的最大功率包括（）。 A.负荷备用 B.部分事故备用 C.部分检修备用 D.发电负荷 11.【答案】D。解析：根据电力网功率损耗公式可知，当只有无功功率流过线路时，即当P=0时，无功功率在线路的电阻和电抗上会产生有功和无功功率的损耗。 12.【答案】C。解析：电力系统简单故障是指在一处发生短路或者断相故障，复杂故障是指电力系统在两处或者两处以上发生故障。A选项的横向故障是只短路故障，B选项的纵向故障是指断相故障。 13.【答案】A。解析：中性点直接接地系统，其中性点电位已经被大地电位（零电位）固定。所以其发生单相接地故障时，非故障相对地电压不会增高（非故障相对中性点的电压，且此时中性点电压和大地等点位）。 14.【答案】B。解析：根据不对称短路时电力网各序分量电压的分布规律： 1)越靠近电源处正序分量电压越高，越靠近短路点电压越低； 2)故障处分解出负序电压是网络出现负序电流的原因，短路点的负序电压最高，离短路点越远，负序电压越低； 3)故障处分解出零序电压是网络出现零序电流的原因，短路点的零序电压最高，离短路点越远，零序电压越低，在变压器或发电机的接地中性点处零序电压为零。 故越靠近短路点，负序电压越高，正确答案应选B。 15.【答案】D。【解析】电工技术基础与技能试题
