水泥细度测定实验报告
水泥细度实验报告总结
水泥细度实验报告总结水泥细度实验是对水泥颗粒大小的测量,通常用于评估水泥的质量和性能。
下面是水泥细度实验报告的总结:1. 实验设备:水泥细度实验需要使用专门设计的仪器,如微米计、计数器和天平等。
这些设备应该按照实验规则和标准进行操作。
2. 实验步骤:在进行实验之前,需要按照严格的实验步骤进行。
例如,先准备好所需的实验原料,然后进行称量、混合和编号,最后进行实验。
3. 实验结果记录:在实验过程中,需要记录水泥样品的细度、颗粒组成、颗粒直径、颗粒形状等信息。
这些记录应该进行统计和分析,以确定水泥样品的性能参数。
4. 实验结论:根据实验结果,可以得出水泥样品的细度、颗粒组成和性能参数的结论。
例如,如果水泥样品的细度小于200目,那么它可能具有较高的流动性和强度。
如果水泥样品的颗粒组成主要是团聚物,那么它可能具有良好的耐久性和抗裂性能。
5. 实验结果解释:在实验结果的基础上,需要对结果进行解释,以确定水泥样品的性能特征和用途。
例如,如果水泥样品的细度小于200目,那么它可能适用于制备细颗粒混凝土。
如果水泥样品的颗粒组成主要是团聚物,那么它可能适用于制备高性能混凝土。
6. 实验注意事项:在进行实验时,需要特别注意实验过程中的细节。
例如,应该使用标准样品进行分析,并且不应该随意改变实验条件或仪器参数。
此外,实验结果应该以清晰、准确的形式记录和分析,以便进一步的研究和验证。
水泥细度实验是评估水泥质量和性能的重要实验,其实验结果和结论对于产品的质量和用途具有重要意义。
因此,实验过程中需要准确、细致地操作,并严格地记录实验结果和分析数据。
水泥的细度检测实训报告

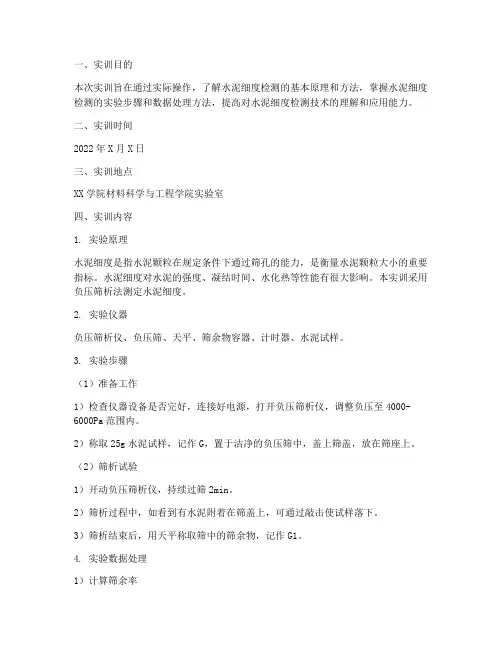

一、实训目的本次实训旨在通过实际操作，了解水泥细度检测的基本原理和方法，掌握水泥细度检测的实验步骤和数据处理方法，提高对水泥细度检测技术的理解和应用能力。
二、实训时间2022年X月X日三、实训地点XX学院材料科学与工程学院实验室四、实训内容1. 实验原理水泥细度是指水泥颗粒在规定条件下通过筛孔的能力，是衡量水泥颗粒大小的重要指标。
水泥细度对水泥的强度、凝结时间、水化热等性能有很大影响。
本实训采用负压筛析法测定水泥细度。
2. 实验仪器负压筛析仪、负压筛、天平、筛余物容器、计时器、水泥试样。
3. 实验步骤（1）准备工作1）检查仪器设备是否完好，连接好电源，打开负压筛析仪，调整负压至4000-6000Pa范围内。
2）称取25g水泥试样，记作G，置于洁净的负压筛中，盖上筛盖，放在筛座上。
（2）筛析试验1）开动负压筛析仪，持续过筛2min。
2）筛析过程中，如看到有水泥附着在筛盖上，可通过敲击使试样落下。
3）筛析结束后，用天平称取筛中的筛余物，记作G1。
4. 实验数据处理1）计算筛余率筛余率= (G1 / G) × 100%2）计算细度细度 = 100% - 筛余率五、实训结果与分析1. 实验结果本次实训测得的水泥细度为：细度 = 85%2. 结果分析本次实训测得的水泥细度符合国家标准要求。
水泥细度较高，有利于提高水泥的早期强度和耐久性，但过细的水泥会降低其工作性能，增加需水量，不利于施工。
因此，在实际生产中，应根据工程需求选择合适的水泥细度。
六、实训总结1. 通过本次实训，掌握了水泥细度检测的基本原理和方法，了解了水泥细度对水泥性能的影响。
2. 在实验过程中，注意了仪器的正确使用和数据的准确记录，提高了实验操作的规范性。
3. 通过对实验结果的分析，对水泥细度检测技术有了更深入的认识，为今后在实际工作中运用此技术打下了基础。
4. 本次实训锻炼了团队协作能力，提高了实验操作技能，培养了严谨的科学态度和良好的实验习惯。
水泥的细度测定实训报告
一、实训目的1. 了解水泥细度测定的原理和方法。
2. 掌握水泥细度测定仪器的使用和操作。
3. 培养实际操作能力和数据处理能力。
4. 提高对水泥细度在水泥质量控制和性能评价中的重要性认识。
二、实训时间2023年4月10日三、实训地点XX大学材料科学与工程学院实验室四、实训仪器与试剂1. 仪器：激光粒度分析仪、水泥细度测定仪、天平、筛分装置等。
2. 试剂：水泥试样、蒸馏水、标准筛等。
五、实训原理水泥细度是指水泥颗粒的粗细程度，是影响水泥性能的重要因素之一。
水泥细度测定主要有筛析法、沉降法、透气法等。
本次实训采用筛析法，即根据水泥颗粒在标准筛上的筛选情况，计算出水泥细度。
六、实训步骤1. 准备试样：取水泥试样约100g，放入105-110℃的烘箱中烘干至恒重，取出后冷却至室温。
2. 筛分：将烘干后的水泥试样过孔径为0.9mm的标准筛，收集筛上和筛下的试样。
3. 筛析：将筛下的试样继续过孔径为0.45mm的标准筛，收集筛上和筛下的试样。
4. 计算细度：根据筛上和筛下的试样质量，计算水泥细度。
七、实训数据记录与处理1. 数据记录：试样质量：100g筛上试样质量：m1筛下试样质量：m22. 数据处理：细度= (m1 / m2) × 100%八、实训结果与分析1. 结果：本次实训中，水泥试样细度为：32.5%2. 分析：根据水泥细度标准，本批次水泥细度处于合格范围内。
水泥细度对水泥性能的影响如下：（1）水泥细度越高，水泥水化速度越快，早期强度越高。
（2）水泥细度越高，水泥需水量越大，影响水泥施工性能。
（3）水泥细度越高，水泥粉磨能耗越大，生产成本增加。
因此，在水泥生产过程中，应合理控制水泥细度，以满足工程需求。
九、实训总结1. 通过本次实训，掌握了水泥细度测定的原理和方法，了解了水泥细度在水泥质量控制和性能评价中的重要性。
2. 提高了实际操作能力和数据处理能力，为今后的学习和工作打下了基础。
3. 认识到水泥细度对水泥性能的影响，为水泥生产、施工和使用提供了理论依据。
水泥细度实验报告总结
水泥细度实验报告总结
水泥细度实验是评估水泥产品质量的重要指标之一。
以下是水泥细度实验报告的总结:
1. 实验目的:
该实验的目的是检测水泥的细度,确定水泥颗粒的大小范围,从而了解水泥的制备方法和水泥的性能。
2. 实验材料:
水泥、细砂、标准液。
3. 实验步骤:
(1)将水泥、细砂和标准液按照一定比例混合,制成水泥混合材;
(2)将制成的水泥混合材倒入烧杯中;
(3)通过漏勺将水倒入烧杯中,并观察水泥浆泥浆的透明度和粘度;
(4)通过细度计测量水泥颗粒的大小。
4. 实验结果:
(1)细度指标:在一般情况下,水泥的细度范围在0.2-2.5微米之间。
不同厂家生产水泥的细度指标可能会有所不同。
(2)水泥浆泥浆的透明度和粘度:水泥浆泥浆的透明度越高,表示混合材的细度越细,粘度越高,表示水泥颗粒越小。
(3)水泥颗粒大小:通过细度计测量得到的水泥颗粒大小范围在0.02-0.4微米之间。
5. 实验结论:
通过该实验可以得出结论:不同厂家生产的水泥的细度指标可能会有所不同,但总的来说,水泥的细度在0.2-2.5微米之间。
此外,通过实验可以看出,水泥浆泥浆的透明度和粘度与水泥颗粒大小有关。
6. 实验意义:
水泥细度实验可以评估水泥产品的质量,如水泥的颗粒大小、均匀性等。
还可以确定水泥的制备方法和水泥的性能。
因此,对于水泥生产、研发、质量控制等方面具有重要意义。
【实验】水泥细度测定实验报告
关键字】实验水泥细度测定实验报告篇一：水泥细度检验——筛析法实验六水泥细度检验——筛析法水泥细度就是水泥的分散度，是水泥厂用来作日常检查和控制水泥质量的重要参数。
水泥细度的检验方法有筛析法、比表面积测定法、颗粒平均直径与颗粒组成的测定等方法。
筛析法是最常用的控制水泥或类似粉体细度的方法之一。
一、实验目的掌握测定硅酸盐水泥经过标准筛进行筛分后的筛余量的方法。
二、实验原理本实验按照国家标准GB/T1345-XX《水泥细度检验方法筛析法》进行。
用一定孔径的筛子筛分水泥时，留在筛子上面的较粗颗粒占水泥总量的比例，在一定程度上反映了物料的粗细程度。
三、实验设备及材料(一)负压筛法1、仪器设备1.喷气嘴；2.微电机；3.控制板开口；4.负压表接口；5.负压源及收尘器接口；6.壳体图1负压筛筛座示意图(1)天平：最小分度值不大于0.01g。
(2)负压筛析仪：由筛座、负压筛、负压源及收尘器组成。
其中筛座由转速为30±2r/min的喷气嘴、负压表、控制板、微电机及壳体等构成(见图1)。
筛析仪负压可调范围为4000〜6000Pa。
喷气嘴上口平面与筛网之间距离为2~8mm。
负压源和收尘器由功率＞600w的工业收尘器和小型旋风收尘筒组成或用其他具有相当功能的设备组成。
(3)筛子：采用方孔边长0.080mm的铜丝筛布，筛框上口直径为《150mm，下口直径为机42mm,高25mm。
2、硅酸盐水泥样品。
(二)水筛法1、仪器设备(1)天平：最小分度值不大于0.01g。
(2)筛子：采用方孔边长0.080mm的铜丝网筛布，筛框有效直径彷125mm,高80mm。
(3)筛座：用于支承筛子，并能带动筛子转动，转速为50r/min。
(4)喷头：直径《55mm,面上均匀分布90个孔，孔径0.5~0.7mm。
安装高度：喷头底面和筛网之间距离为35~75mm。
2、硅酸盐水泥样品。
（三）手工干筛法1、仪器设备（1）天平：最小分度值不大于o.oig.。

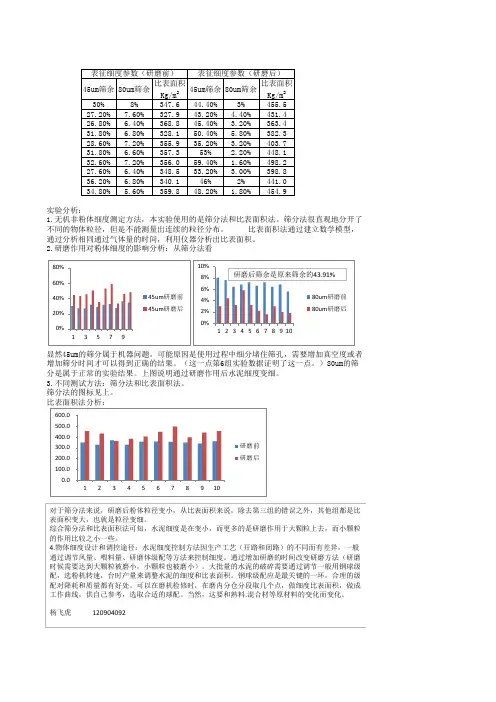

水泥细度测定(实验报告)
实验分析：
1.无机非粉体细度测定方法，本实验使用的是筛分法和比表面积法。
筛分法很直观地分开了不同的物体粒径，但是不能测量出连续的粒径分布。
比表面积法通过建立数学模型，通过分析相同通过气体量的时间，利用仪器分析出比表面积。
2.研磨作用对粉体细度的影响分析：从筛分法看
显然45um的筛分属于机器问题。
可能原因是使用过程中细分堵住筛孔，需要增加真空度或者增加筛分时间才可以得到正确的结果。
（这一点第6组实验数据证明了这一点。
）80um的筛分是属于正常的实验结果。
上图说明通过研磨作用后水泥细度变细。
3.不同测试方法：筛分法和比表面积法。
筛分法的图标见上。
水泥细度测量实训报告范文
一、实习目的本次水泥细度测量实训的主要目的是：1. 掌握水泥细度测量的基本原理和方法。
2. 学会使用透气式细度计等测量仪器。
3. 培养严谨的科学态度和实验操作技能。
4. 通过实际操作，加深对水泥细度重要性的理解。
二、实习时间2023年11月7日至2023年11月9日三、实习地点XX大学工程实训中心四、实习内容1. 理论学习（1）水泥细度的定义及其重要性。
（2）水泥细度测量的原理和方法。
（3）透气式细度计的结构、工作原理及使用方法。
2. 实验操作（1）准备实验材料：水泥样品、透气式细度计、天平、筛子等。
（2）称取一定量的水泥样品，并按照标准方法进行筛分。
（3）使用透气式细度计进行水泥细度测量，记录数据。
（4）根据测量结果，计算水泥细度值。
五、实验步骤1. 称取水泥样品使用天平称取约50克水泥样品，精确到0.01克。
2. 筛分将称取的水泥样品放入筛子中，进行筛分。
筛分过程中，应保证筛子平稳，避免震动。
3. 测量（1）将透气式细度计置于水平桌面上，调整至水平状态。
（2）将筛分后的水泥样品均匀地撒在透气式细度计的测量室中。
（3）启动细度计，记录通过透气式细度计的时间。
（4）重复测量3次，取平均值。
4. 计算根据测量结果，计算水泥细度值。
计算公式如下：水泥细度（%）= 100 × （t1 - t2）/ t1其中，t1为通过透气式细度计的总时间，t2为筛分后水泥样品通过透气式细度计的时间。
六、实验结果与分析1. 实验结果本次实验测得水泥细度值为3.2%。
2. 结果分析（1）本次实验测得的水泥细度值符合国家标准要求。
（2）实验过程中，操作规范，数据准确可靠。
七、实习感想通过本次水泥细度测量实训，我深刻认识到水泥细度的重要性。
水泥细度是影响水泥性能的关键因素之一，对水泥的强度、耐久性、和易性等性能均有重要影响。
在水泥生产过程中，严格控制水泥细度，对于提高水泥质量具有重要意义。
此外，本次实训使我掌握了水泥细度测量的基本原理和方法，提高了实验操作技能。
水泥细度实验报告
水泥细度实验报告一、实验目的本实验旨在测定水泥样品的细度，以了解其颗粒大小分布情况，为评估水泥性能提供依据。
二、实验原理水泥细度是指水泥颗粒的粗细程度，是反映水泥性能的重要指标之一。
水泥颗粒越细，比表面积越大，水化反应越充分，硬化后的强度越高。
本实验采用筛析法测定水泥细度。
筛析法是通过振筛机筛分水泥样品，测量筛上的水泥质量，从而计算出样品中不同颗粒大小的含量分布。
三、实验步骤1. 准备实验器材：水泥样品、振筛机、天平、烘箱、计时器等。
2. 将水泥样品置于烘箱中烘干至恒重，然后用天平称取适量样品。
3. 将样品放入振筛机中，按照筛孔大小依次进行筛分。
4. 每隔一定时间（如5分钟），取下最上层筛子，将收集到的水泥样品烘干并称重。
重复此步骤直至所有筛子上的样品质量接近为零。
5. 记录每个筛子上收集到的水泥样品的质量，并计算其占总质量的比例。
6. 根据实验数据绘制水泥细度曲线图。
四、实验结果五、结果分析根据实验数据可知，该水泥样品的细度较细，其中<0.125mm的颗粒含量较高。
这种细度的水泥有较大的比表面积，可以与水充分反应，具有较好的水化性能和较高的强度。
同时，该水泥样品的颗粒大小分布较为均匀，这有利于提高混凝土的工作性能和耐久性。
六、结论本实验通过筛析法测定了水泥样品的细度，结果显示该样品的细度较细，颗粒大小分布较为均匀。
这种细度的水泥具有较好的水化性能和较高的强度，有利于提高混凝土的工作性能和耐久性。
因此，该水泥样品可以用于制备高性能混凝土。
七、建议与改进根据实验结果，为了进一步提高混凝土的性能，建议在制备混凝土时适当增加粉煤灰等掺合料的用量，以优化水泥与掺合料之间的比例关系。
同时，在后续实验中，可以尝试采用其他方法如激光粒度分析仪等来辅助筛析法，以提高实验结果的准确性和可靠性。
水泥细度测定实验报告
水泥细度测定实验报告今天咱们来聊聊水泥细度测定这件事，哎呀，这可是建筑行业里的大事儿呢。
细度，听起来就像是个小问题，其实关系到水泥的性能，直接影响到我们建筑的质量。
想象一下，咱们的房子如果用的水泥粗糙，怎么能牢靠呢？水泥细度就像是磨刀霍霍的厨师，越细越能切出好菜，建筑的稳定性和耐久性也就越高。
水泥细度到底怎么测呢？最常用的就是“标准筛法”。
这可不是随便的筛子，哦不，这是个专门为水泥设计的“高科技产品”。
操作起来简单得很，首先得把水泥样品准备好，像是准备一顿丰盛的晚餐，得挑选上好的食材。
将水泥样品放到筛子上，哗啦一声，盖上盖子。
然后，咱们得摇一摇，这个过程可不能马虎，得上下左右摇晃，保证水泥颗粒能够通过筛子，真是像跳舞一样，得有节奏。
摇晃一段时间后，咱们就可以揭开盖子，看看结果。
筛网上的水泥残留物告诉咱们它的细度。
细度越高，残留物就越少。
这个时候，咱们可得算一算，看看通过筛子的比例，得出细度的数值。
这可不是随便瞎说的，要有数据支持的，毕竟数据说话，最靠谱。
在实验过程中，有趣的是，水泥的细度和它的水化反应有着密不可分的关系。
细度越高，水泥和水的接触面积就越大，水泥的强度也就越高。
哎呀，这就好比是喝水，水喝得越细腻，口感越好，营养吸收得也就更快。
这道理听起来简单，但对整个工程来说，意义可就大了。
说到水泥的细度，咱们还得提一下对环境的影响。
想象一下，咱们要是用不合格的水泥，那岂不是对大自然不负责吗？所以，细度测定不仅是为了建筑的安全，也是为了地球的未来。
我们每一个小小的细节都在为环保出一份力，真是个体力和智力并存的工程。
实验结束后，咱们的报告也得写一写，记录下实验的每一个细节。
这就像是写日记，记录自己的成长历程。
报告里得有实验目的、实验过程、数据分析，还有结论。
可千万不能马虎，这可是给以后的同行们留的宝贵资料。
水泥细度测定这事儿，听上去平平无奇，其实背后有很多学问。
我们在实验室里动手，捣鼓水泥，可能会觉得有些枯燥，但仔细想想，正是这些看似平凡的工作，才支撑起了万千高楼大厦。
水泥细度检验实验报告
水泥细度检验实验报告第一篇：水泥细度检验实验报告土木工程材料实验报告专业：组号：试验日期：组长：组员：实验名称：水泥细度测定实验目的：检验水泥的粗细程度，以作为评定水泥质量的依据之一。
负压筛法实验仪器：（1）负压筛负压筛由筛网、筛框和透明盖组成。
筛网为方孔丝，筛孔边长为80mm；筛网紧绷在筛网上，网框接触防水胶密封。
（2）负压筛析仪负压筛析仪由筛座负压筛、负压筛、负压源及收尘器组成。
其中筛座由转速为（30±2）r∕min的喷气嘴、负压表、控制板、微电机及壳体组成检测方法1、筛析试验前，把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000~6000Pa范围内。
2、称取试样，80µm筛析称取试样25g（45µm筛析称取试样10g），称取试样精确至0.01g，置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛检仪连续筛析 2min，筛毕，用天平称量筛余物质量m1（g）原始数据与处理结果：第二篇：有关粉煤灰细度要求粉煤灰作为加气混凝土砌块的主要原材料，其原料质量直接影响了加气块制品的最终产品质量，要想保证生产合格的加气块成品，必须从原材料入场就控制原材料粉煤灰的质量，国家行业标准《硅酸盐建筑制品用粉煤灰》直接规定的I级灰和Ⅱ级粉煤灰原则上都可以应用与生产蒸压粉煤灰加气混凝土砌块，在试机生产中规定粉煤灰要有必要的细度，4900孔筛筛余小于20%，二氧化硅含量要大于百分之四十，三氧化二铝含量要大于15%并且不能超过35%，氧化钙要低于百分之十，三氧化二铁要小于15%,氧化硫含量必须低于4个点，烧失量小于10%。
先来说说粉煤灰细度对蒸压粉煤灰加气混凝土砌块质量的影响。
规定要求粉煤灰4900孔筛筛余小于20%。
粉煤灰月石灰的反应主要靠其表面可溶解物质与氢氧化钙水化反应生产碳酸钙，从而将还没有参加到水化反应的粉煤灰残核聚合成一团粘结起来，并产生一定的结构力。
细度越细，粉煤灰的比表面积就越大，这样在反应中与石灰的接触面增多才能更充分的进行水合反应，并产生更多的水化产物，快速的提高加气块制品的强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥细度测定实验报告篇一：水泥细度检验——筛析法实验六水泥细度检验——筛析法水泥细度就是水泥的分散度，是水泥厂用来作日常检查和控制水泥质量的重要参数。
水泥细度的检验方法有筛析法、比表面积测定法、颗粒平均直径与颗粒组成的测定等方法。
筛析法是最常用的控制水泥或类似粉体细度的方法之一。
一、实验目的掌握测定硅酸盐水泥经过标准筛进行筛分后的筛余量的方法。
二、实验原理本实验按照国家标准GB/T 1345-XX《水泥细度检验方法筛析法》进行。
用一定孔径的筛子筛分水泥时，留在筛子上面的较粗颗粒占水泥总量的比例，在一定程度上反映了物料的粗细程度。
三、实验设备及材料（一）负压筛法1、仪器设备1.喷气嘴；2.微电机；3.控制板开口；4.负压表接口；5.负压源及收尘器接口；6.壳体图1 负压筛筛座示意图（1）天平：最小分度值不大于0.01g。
（2）负压筛析仪：由筛座、负压筛、负压源及收尘器组成。
其中筛座由转速为30±2 r/min的喷气嘴、负压表、控制板、微电机及壳体等构成（见图1）。
筛析仪负压可调范围为4000～6000Pa。
喷气嘴上口平面与筛网之间距离为2~8mm。
负压源和收尘器由功率≥600w的工业收尘器和小型旋风收尘筒组成或用其他具有相当功能的设备组成。
（3）筛子：采用方孔边长0.080mm的铜丝筛布，筛框上口直径为φ150mm，下口直径为φ142mm，高25mm。
2、硅酸盐水泥样品。
（二）水筛法1、仪器设备（1）天平：最小分度值不大于0.01g。
（2）筛子：采用方孔边长0.080mm的铜丝网筛布，筛框有效直径φ125mm，高80mm。
（3）筛座：用于支承筛子，并能带动筛子转动，转速为50r/min。
（4）喷头：直径φ55mm，面上均匀分布90个孔，孔径0.5~0.7mm。
安装高度：喷头底面和筛网之间距离为35~75mm。
2、硅酸盐水泥样品。
（三）手工干筛法1、仪器设备（1）天平：最小分度值不大于0.01g.。
（2）筛子：采用方孔边长0.08mm的钢丝网筛布。
筛框有效直径φ150mm，高50 mm。
筛布应紧绷在筛框上，接缝必须严密，并附有筛盖。
2、硅酸盐水泥样品。
四、实验内容及步骤（一）负压筛法称取试样25g，置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛2min。
在此期间如有试样附在筛盖上，可用橡皮锤轻轻敲击，使试样落下。
筛毕，用天平称量筛余物，计算筛余百分数。
（二）水筛法称取试样25g，置于洁净的水筛中，立即用淡水冲洗至大部分细粉通过后（冲洗时要将筛子倾斜摆动，既要避免放水过大将水泥溅出筛外，又要防止水泥铺满筛网使水通不过筛子）放在水筛架上，用水压力为0.05MPa±0.02MPa的喷头连续冲洗3min。
筛毕，用少量水把筛余物冲到蒸发皿（或烘样盘）中，等水泥颗粒全部沉淀后，小心倒出上部的清水，烘干，并用天平称量筛余物，然后计算出筛余百分数。
（三）手工干筛法称取试样25g，倒入筛内。
用一只手执筛往复摇动，另一只手轻轻拍打，拍打速度每分钟约120次，每40次向同一方向转动60°，使试样均匀分布在筛网上，直至每分钟通过试样量不超过0.03g为止。
称量筛余物，计算出筛余百分数。
（四）试验结果的计算公式水泥试样筛余百分数按下式计算：F?RS?100 W式中：F——水泥试样筛余百分数（%）；Rs——水泥试样筛余克数（g）；W——水泥试样质量（g）。
结果计算至0.1%。
为了使试验结果具有可比性，可采用试验筛修正系数方法修正计算结果。
五、实验注意事项（一）负压筛法1、筛析试验前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000~6000Pa范围内。
2、负压筛析工作时，应保持水平，避免外界振动和冲击。
3、试验前要检查被测样品，不得受潮、结块或混有其他杂质。
4、每做完一次筛析试验，应用毛刷清理一次筛网，其方法是用毛刷在试验筛的正、反两面刷几下，清理筛余物。
但每个试验后在试验筛的正反面刷的次数应相同，否则会大大影响筛析结果。
5、如果连续使用时间过长（一般超过30个样品时），应检查负压值是否正常，如不正常，可将吸尘器卸下，打开吸尘器将筒内灰尘和过滤布袋上附着的灰尘等清理干净，使负压恢复正常。
（二）水筛法1、水泥样品充分拌匀，通过0.9mm方孔筛，记录筛余物情况，要防止过筛时混进其他水泥。
2、冲洗压力必须保证0.05MPa±0.02MPa，否则会使结果不准。
3、冲洗时试样在筛子内分布要均匀。
4、水筛筛子应保持洁净，定期检查校正。
5、要防止喷头孔眼堵塞。
（三）手工干筛法1、水泥样品应充分均匀，通过0.9mm方孔筛，记录筛余物情况，要防止过筛时混进其它水泥。
2、干筛时，要注意使水泥样品均匀地分布在筛布上。
3、筛子必须经常保持干燥、洁净，定期检查、校正。
（四）在没有负压筛析仪和水筛的情况下，允许用手工干筛法测定。
当负压筛法与水筛法或手工干筛法测定的结果发生争议时，以负压筛法为准。
六、问答题1、为什么要控制水泥的细度？2、三种筛分方法各有什么特点？实验九水泥标准稠度用水量测定水泥净浆标准稠度是为使水泥凝结时间、体积安定性等的测定具有准确的可比性而规定的，在一定测试方法下达到规定的稠度。
达到这种稠度时的用水量为标准稠度用水量。
通过本实验测定水泥净浆达到标准稠度时的用水量，作为水泥的凝结时间、安定性试验用水量的标准。
一、实验目的1、进一步了解标准稠度、标准稠度用水量的概念；2、测定水泥净浆达到标准稠度时的用水量；3、分析标准稠度用水量对水泥凝结时间、体积安定性等的影响。
二、实验原理通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
水泥标准稠度用水量的测定有调整水量和固定水量两种方法，如有争议时以调整水量法为准。
本实验按GB/T1346《水泥标准稠度用水量、凝结时间、安定性检验方法》进行。
1、调整水量法调整水量法通过改变拌和水量，找出使拌制成的水泥净浆达到特定塑性状态所需要的水量。
当一定质量的标准试锥（杆）在水泥净浆中自由降落时，净浆的稠度越大，试锥（杆）下沉的深度（S）越小。
当试锥（杆）下沉深度达到固定值（S=28±2mm）时，净浆的稠度即为标准稠度，此时100g水泥净浆的用水量即为标准稠度用水量（P）。
2、固定水量法当不同需水量的水泥用固定水灰比的水量调制净浆时，所得的净浆稠度必然不同，试锥（杆）在净浆中下沉的深度也会不同。
根据净浆标准稠度用水量与固定水灰比时试锥（杆）在净浆中下沉深度的相互关系统计公式，用试锥（杆）下沉深度（S）算出水泥标准稠度用水量。
也可在水泥净浆标准稠度仪上直接读出标准稠度用水量（P）。
三、实验设备及材料1、标准法维卡仪：如图1所示。
标准稠度测定用试杆(c)有效长度为50mm±1mm，由直径为φ10mm±0.05mm的圆柱形耐腐蚀金属制成。
测定凝结时间时取下试杆，用试针代替试杆。
试针由钢制成，其有效长度初凝针(d)为50mm±1mm、终凝针(e)为30mm±1mm,直径为φ1.13mm±0.05mm的圆柱体。
滑动部分的总质量为300g±1g。
盛装水泥净浆的试模应由耐腐蚀的、有足够硬度的金属制成。
试模(a)为深40mm±0.2mm、顶内径φ65mm±0.5mm、底内径φ75mm±0.5mm的截顶圆锥体。
每只试模应配备一个大于试模、厚度≥2.5mm的平板玻璃底板。
图1 标准法维卡仪2、代用法维卡仪：如图2所示。
仪器由铁座1与可以自由滑动的金属圆棒2构成，松紧螺丝3用以调整金属棒的高低，金属棒上附有指针4，利用标尺5指示金属棒下降距离或标准稠度用水量。
测量标准稠度时，棒下装一金属空心试锥，锥底直径40毫米、高50毫米。
装净浆用的锥模，上口内径60毫米、锥高75毫米，如图3所示。
测量凝结时间时，取下试锥，换上试针（图4）。
试针直径1.10±0.04毫米，和50毫米，用硬钢丝制成，不得弯曲。
装净浆用的圆模，上部内径65毫米，下部内径75毫米，高40毫米，如图5。
标准稠度与凝结时间测定仪滑动部分的总重量为300±2克。
篇二：水泥细度的测定(筛析法)水泥细度的测定（筛析法）篇三：水泥细度试验（二）水泥细度试验水泥细度试验分水筛法和负压筛法两种，如对两种方法试验结果有争议时，以负压筛法为准。
硅酸盐水泥细度用比表面积表示。
1 水筛法1．1 主要仪器设备1．1．1 水筛及筛座，水筛采用边长为0.080mm的方孔铜丝筛网制成，筛框内径125mm，高80mm。
1．1．2 喷头，直径55mm，面上均匀分布90个孔，孔径0.5～0.7mm，喷头安装高度离筛网35～75mm为宜。
1．1．3 天平（称量为100g，感量为0.05g），烘箱等。
1．2 试验步骤1．2．1 称取已通过0.9mm方孔筛的试样50g，倒入水筛内，立即用洁净的自来水冲至大部分细粉通过，再将筛子置于筛座上，用水压0.03～0.07MPa的喷头连续冲洗3min。
1．2．2 将筛余物冲到筛的一边，用少量的水将其全部冲移至蒸发皿内，沉淀后将水倒出。
1．2．3 将蒸发皿在烘箱中烘至恒重，称量试样的筛余量，精确至0.1g。
1．3 结果计算将筛余量的质量克数乘以2即得筛余百分数，并以一次试验结果作为检验结果。
2 负压筛法2．1 主要仪器设备2．1．1 负压筛。
同样采用边长为0.080mm的方孔铜丝筛网制成，并附有透明的筛盖，筛盖与筛口应有良好的密封性。
2．1．2 负压筛析仪。
由筛座、负压源及收尘器组成。
2．2 试验步骤2．2．1 检查负压筛析仪系统，调压至4000～6000Pa 范围内。
2．2．2 称取过筛的水泥试样25g，置于洁净的负压筛中，盖上筛盖并放在筛座上。
2．2．3 启动并连续筛析2min，在此期间如有试样粘附于筛盖，可轻轻敲击使试样落下。
2．2．4 筛毕取下，用天平称量筛余物的质量（g），精确至0.1g。
2．3 结果计算以筛余量的质量克数乘以4，即得筛余百分数，并以两次检验所得结果作为鉴定结果。
3．水泥比表面积测定水泥比表面积测定原理是以一定量的空气，透过具有一定空隙率和一定厚度的压实粉层时所受阻力不同而进行测定的。
并采用已知比表面积的标准物料对仪器进行校正。
3．1 主要仪器电动勃氏透气比表面仪，分析天平（分度值为1mg）等。
3．2 试验步骤3．2．1 首先用已知密度、比表面积等参数的标准粉对仪器进行校正，用水银排代法测粉料层的体积，同时须进行漏气检查。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.3．2．2 根据所测试样的密度和试料层体积等计算出试样量，称取烘干备用的水泥试样，制备粉料层。
