中国传媒大学现代电视技术原理实验材料
《现代电视原理》姜秀华 第10章 地面数字电视广播系统
在T=N△t内
f0
f1
f2
┇
┇
fN-1
波形类似于白噪声 在T=N△t内
23
• 中国传媒大学 •
2、映射和星座图
以16QAM映射为例
均匀16QAM映射
Q
1000 1010 0010 0000
1001 1011 0011 0001
I
1101 1111 0111 0101
1100 1110 0111 0100
2
• 中国传媒大学 •
10.2 ATSC数字电视播送系统
• 采用单载波8电平残留边带调制传输； • 6MHz高频频带内传输的净菏; • 较高的频谱效率和抗高斯白噪声的干扰; • 抗宽带多径衰落和多普勒衰落较弱; • 支持移动接收和单频组网能力有待提高;
3
• 中国传媒大学 •
10.2.1 ATSC信道编码系统
– 分比特交织和符号交织两层，均基于块交织。
– 符号交织，将V比特字“随机地〞映射到OFDM符 号的1512〔2k〕获6048〔8k〕个有效载波上。作 用于1512获6048个数据符号块。
x0,x1, …
b0.0,b0.1, …
a0.0,a0.1, …
比特交织器I0
b1.0,b1.1, … 比特交织器I1 a1.0,a1.1, … 串并
2K和8K模式的OFDM参数
参数
8k模式
2k模式
载波数K
6817
1705
有效载波
6048
1512
导频
769
193
有效符号持续期Ts
896us
224us
载波间隔1/Ts
1116Hz
4464Hz
最低与最高载波间 隔

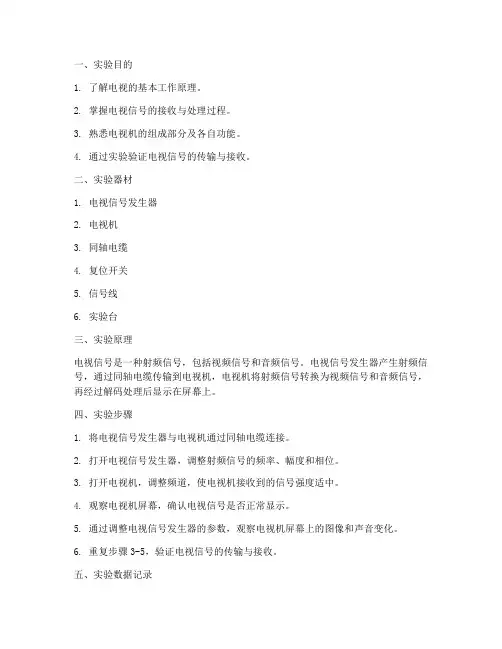

电视原理实验报告格式
一、实验目的1. 了解电视的基本工作原理。
2. 掌握电视信号的接收与处理过程。
3. 熟悉电视机的组成部分及各自功能。
4. 通过实验验证电视信号的传输与接收。
二、实验器材1. 电视信号发生器2. 电视机3. 同轴电缆4. 复位开关5. 信号线6. 实验台三、实验原理电视信号是一种射频信号，包括视频信号和音频信号。
电视信号发生器产生射频信号，通过同轴电缆传输到电视机，电视机将射频信号转换为视频信号和音频信号，再经过解码处理后显示在屏幕上。
四、实验步骤1. 将电视信号发生器与电视机通过同轴电缆连接。
2. 打开电视信号发生器，调整射频信号的频率、幅度和相位。
3. 打开电视机，调整频道，使电视机接收到的信号强度适中。
4. 观察电视机屏幕，确认电视信号是否正常显示。
5. 通过调整电视信号发生器的参数，观察电视机屏幕上的图像和声音变化。
6. 重复步骤3-5，验证电视信号的传输与接收。
五、实验数据记录1. 电视信号发生器参数：频率（MHz）、幅度（dBm）、相位（°）2. 电视机接收到的信号强度（dBm）3. 电视机屏幕显示的图像和声音质量4. 实验过程中出现的故障及解决方法六、实验结果与分析1. 实验过程中，电视信号发生器产生的射频信号能够顺利传输到电视机，电视机屏幕上显示的图像和声音质量良好。
2. 通过调整电视信号发生器的参数，电视机屏幕上的图像和声音质量发生变化。
当频率、幅度和相位调整到最佳状态时，图像清晰，声音清晰。
3. 实验过程中，发现同轴电缆连接不良会导致信号衰减，影响图像和声音质量。
通过检查和更换同轴电缆，解决了此问题。
七、实验结论1. 通过本次实验，了解了电视的基本工作原理，掌握了电视信号的接收与处理过程。
2. 电视机作为电视信号接收与处理的终端设备，其性能对电视信号的传输与接收具有重要影响。
3. 在实际应用中，应注意电视信号发生器、同轴电缆和电视机的连接质量，以保证电视信号的传输与接收效果。

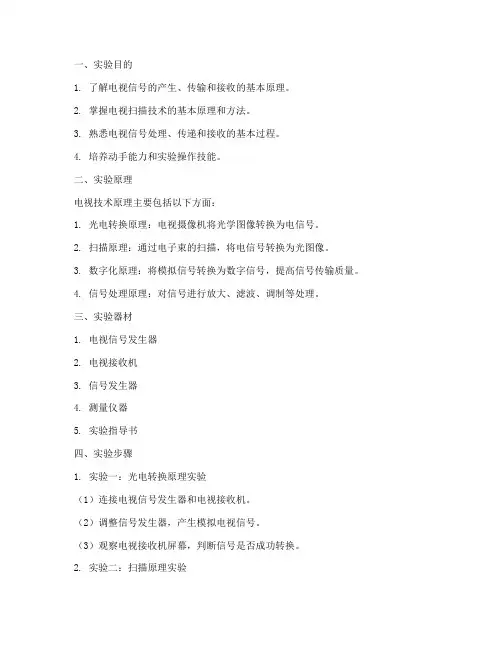

电视技术原理实验报告
一、实验目的1. 了解电视信号的产生、传输和接收的基本原理。
2. 掌握电视扫描技术的基本原理和方法。
3. 熟悉电视信号处理、传递和接收的基本过程。
4. 培养动手能力和实验操作技能。
二、实验原理电视技术原理主要包括以下方面：1. 光电转换原理：电视摄像机将光学图像转换为电信号。
2. 扫描原理：通过电子束的扫描，将电信号转换为光图像。
3. 数字化原理：将模拟信号转换为数字信号，提高信号传输质量。
4. 信号处理原理：对信号进行放大、滤波、调制等处理。
三、实验器材1. 电视信号发生器2. 电视接收机3. 信号发生器4. 测量仪器5. 实验指导书四、实验步骤1. 实验一：光电转换原理实验（1）连接电视信号发生器和电视接收机。
（2）调整信号发生器，产生模拟电视信号。
（3）观察电视接收机屏幕，判断信号是否成功转换。
2. 实验二：扫描原理实验（1）连接电视信号发生器和电视接收机。
（2）调整信号发生器，产生模拟电视信号。
（3）观察电视接收机屏幕，观察电子束扫描过程。
3. 实验三：数字化原理实验（1）连接电视信号发生器和电视接收机。
（2）调整信号发生器，产生模拟电视信号。
（3）观察电视接收机屏幕，判断信号是否成功数字化。
4. 实验四：信号处理原理实验（1）连接电视信号发生器和电视接收机。
（2）调整信号发生器，产生模拟电视信号。
（3）对信号进行放大、滤波、调制等处理。
（4）观察电视接收机屏幕，判断信号处理效果。
五、实验结果与分析1. 实验一：光电转换原理实验成功，电视接收机成功接收模拟电视信号。
2. 实验二：扫描原理实验成功，观察到了电子束的扫描过程。
3. 实验三：数字化原理实验成功，电视接收机成功接收数字化信号。
4. 实验四：信号处理原理实验成功，信号经过处理后，电视接收机屏幕显示效果良好。
六、实验结论1. 电视技术原理实验成功，达到了实验目的。
2. 通过实验，掌握了电视信号的产生、传输和接收的基本原理。
3. 培养了动手能力和实验操作技能。

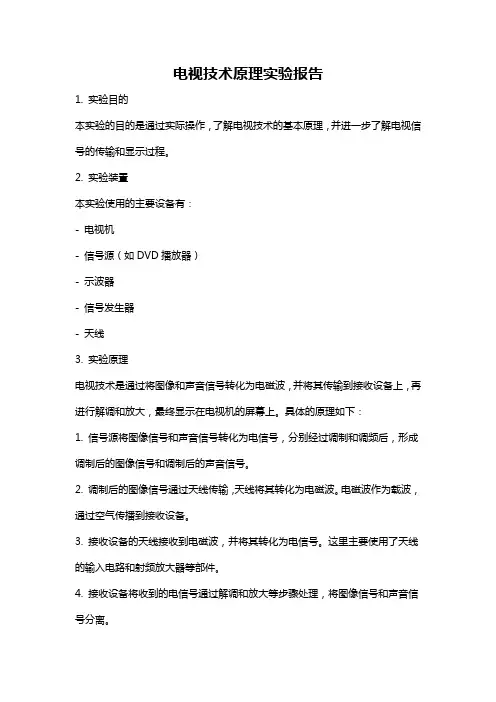

电视技术原理实验报告
电视技术原理实验报告1. 实验目的本实验的目的是通过实际操作，了解电视技术的基本原理，并进一步了解电视信号的传输和显示过程。
2. 实验装置本实验使用的主要设备有：- 电视机- 信号源（如DVD播放器）- 示波器- 信号发生器- 天线3. 实验原理电视技术是通过将图像和声音信号转化为电磁波，并将其传输到接收设备上，再进行解调和放大，最终显示在电视机的屏幕上。
具体的原理如下：1. 信号源将图像信号和声音信号转化为电信号，分别经过调制和调频后，形成调制后的图像信号和调制后的声音信号。
2. 调制后的图像信号通过天线传输，天线将其转化为电磁波。
电磁波作为载波，通过空气传播到接收设备。
3. 接收设备的天线接收到电磁波，并将其转化为电信号。
这里主要使用了天线的输入电路和射频放大器等部件。
4. 接收设备将收到的电信号通过解调和放大等步骤处理，将图像信号和声音信号分离。
5. 图像信号通过电视机的显像管或液晶显示屏等显示装置，将其转化为可视的图像。
6. 声音信号通过音箱或电视机内置的扬声器等装置，将其转化为可听的声音。
4. 实验步骤1. 将信号源连接到电视机，确保信号源输出的图像和声音信号正常。
2. 将示波器连接到电视机的视频输出端口，调整示波器参数，观察并记录图像信号的波形特征。
3. 使用信号发生器产生不同频率的信号，将其连接到电视机的音频输入端口，调整信号发生器参数，观察并记录声音信号的波形特征。
4. 通过天线接收电视信号，观察并记录接收到的图像和声音的清晰度和稳定性。
5. 使用示波器观察电视信号经过解调和放大后的波形特征，比较与输入信号的差异。
6. 将电视机的显示和声音输出连接到外部音响设备上，观察并记录显示效果和声音效果的变化。
5. 实验结果根据实验步骤，我们观察到以下结果：1. 通过示波器观察到的图像信号波形特征为以黑色为底，由亮度和色度信号组成的波形。
2. 通过示波器观察到的声音信号波形特征为频率和振幅随时间变化的波形。
电视原理实验报告
《电视原理》实验报告实验一：三基色原理实验二：全彩色电视信号观测实验三：隔行扫描与逐行扫描实验四：视频信号与图像关系王睿川12021025实验一三基色原理一、在右图中，给出了三个基色，根据实验，写出它们之间相互混色的结果，填在括号中。
GRB( ) ( )( )( )R、G中间——黄色R、B中间——紫色G、B中间——青色正中间——白色二、根据在不同颜色下观察监视器上荧光粉条分布的结果，写出所观察到的现象。
不用放大镜观察，我们只能看出色带。
使用放大镜观察，在白色区域，我们能看到R、G、B三基色的小窄条，依照RGB顺序整齐地按行排列；在其他颜色区域，我们能看到RGB三种颜色混合搭配的其他常见颜色，放大后看到了RGB三个小单元的亮度影响了一个区域的颜色。
实验二全彩色电视复合信号观测一、“FULL FIELD”、“LUMI”、“CHROMA”、“BURST”打开时，画出信号波形。
行同步脉冲，紧接着是后肩，然后是图像信息，最后是前肩。
二、“FULL FIELD”、“LUMI”、打开时，“CHROMA”、“BURST”关闭，画出信号波形。
三、“WHITE”、“RED”、“GREEN”、“BLUE”分别打开，“BURST”打开或关闭，画出相应信号波形。
上图为蓝色上图为黄色（一格的单位是1V）实验三隔行扫描与逐行扫描图像：黑背景，白方块。
现象：隔行扫描时，白方块上下边框明显抖动。
逐行扫描时，白方块边缘的抖动无法察觉。
实验四视频信号与图像关系说明：全为低的那一行是棋盘的横线，其他的密梳状的波形是其下一行的栅栏。
说明：第二个完整的行扫描波形可以明显地看出中间多出一点，那一点就是屏幕正中间的白点。
说明：每一行第一个较大的white信号，是左上角的白色正方形，下一个不明显的white信号是中间的竖着的白线。

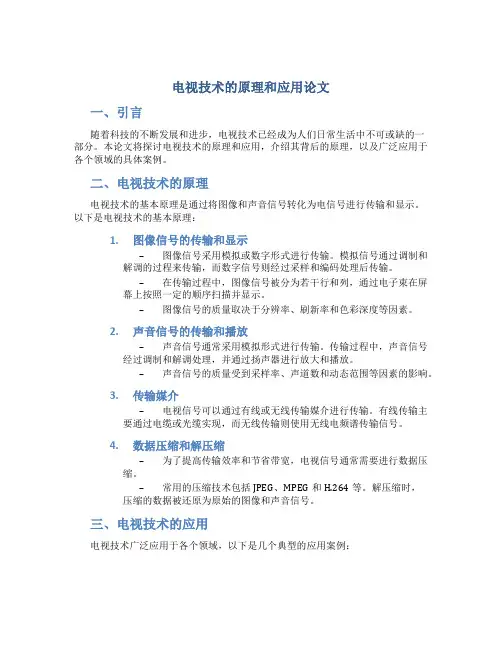

电视技术的原理和应用论文
电视技术的原理和应用论文一、引言随着科技的不断发展和进步，电视技术已经成为人们日常生活中不可或缺的一部分。
本论文将探讨电视技术的原理和应用，介绍其背后的原理，以及广泛应用于各个领域的具体案例。
二、电视技术的原理电视技术的基本原理是通过将图像和声音信号转化为电信号进行传输和显示。
以下是电视技术的基本原理：1.图像信号的传输和显示–图像信号采用模拟或数字形式进行传输。
模拟信号通过调制和解调的过程来传输，而数字信号则经过采样和编码处理后传输。
–在传输过程中，图像信号被分为若干行和列，通过电子束在屏幕上按照一定的顺序扫描并显示。
–图像信号的质量取决于分辨率、刷新率和色彩深度等因素。
2.声音信号的传输和播放–声音信号通常采用模拟形式进行传输。
传输过程中，声音信号经过调制和解调处理，并通过扬声器进行放大和播放。
–声音信号的质量受到采样率、声道数和动态范围等因素的影响。
3.传输媒介–电视信号可以通过有线或无线传输媒介进行传输。
有线传输主要通过电缆或光缆实现，而无线传输则使用无线电频谱传输信号。
4.数据压缩和解压缩–为了提高传输效率和节省带宽，电视信号通常需要进行数据压缩。
–常用的压缩技术包括JPEG、MPEG和H.264等。
解压缩时，压缩的数据被还原为原始的图像和声音信号。
三、电视技术的应用电视技术广泛应用于各个领域，以下是几个典型的应用案例：1.电视广播–电视广播是电视技术最常见的应用之一。
通过电视广播，用户可以观看到各种各样的节目，如新闻、电视剧、电影、体育比赛等。
–电视广播不仅提供视觉娱乐，还扮演着传递信息、宣传推广和文化传承的重要角色。
2.远程教育–电视技术在远程教育领域有着广泛的应用。
学生可以通过电视观看远程教育节目，接受来自不同地区的教学资源和知识。
–远程教育通过电视技术的应用，突破了地域限制，提高了教育资源的共享和利用效率。
3.医学影像显示–电视技术在医学影像显示方面发挥了重要作用。
医生可以通过电视屏幕观察和分析各种医学影像，如X光片、CT扫描、MRI等。
电视原理实训报告
一、实训目的本次实训旨在通过对电视原理的学习和实践，加深对电视工作原理的理解，掌握电视信号接收、处理、显示等基本过程，提高动手操作能力，为今后从事电视相关领域的工作打下坚实基础。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XXX学院电视原理实验室四、实训内容1. 电视信号的产生与传输2. 电视信号的接收与处理3. 电视机的结构及工作原理4. 电视机的调试与维护五、实训过程1. 电视信号的产生与传输实训过程中，我们首先学习了电视信号的产生原理。
电视信号的产生是通过摄像机将光信号转换为电信号，然后通过调制器将电信号调制到高频载波上，形成射频信号，再通过发射天线发射出去。
2. 电视信号的接收与处理在接收与处理环节，我们了解了电视信号的接收过程。
首先，通过天线接收射频信号，然后通过调谐器选择特定频率的信号，再经过放大、解调等过程，恢复出视频信号和音频信号。
3. 电视机的结构及工作原理接下来，我们参观了电视机的内部结构，并学习了电视机的各个组成部分及其工作原理。
主要包括：扫描电路、同步电路、视频放大电路、音频放大电路、显像管、扬声器等。
4. 电视机的调试与维护最后，我们学习了电视机的调试与维护方法。
在实训过程中，我们亲自动手调试了一台电视，了解了调试过程中的注意事项和技巧。
六、实训收获1. 深入理解了电视信号的产生、传输、接收、处理等基本过程。
2. 掌握了电视机的内部结构和工作原理。
3. 提高了动手操作能力，学会了电视机的调试与维护方法。
4. 增强了团队合作意识，学会了与他人沟通、协作。
七、实训体会通过本次电视原理实训，我深刻认识到电视技术的发展对于人们生活的重要性。
同时，也感受到了理论知识与实际操作相结合的重要性。
在今后的学习和工作中，我将继续努力，不断提高自己的专业素养，为我国电视事业的发展贡献自己的力量。
八、实训总结本次电视原理实训让我受益匪浅，不仅提高了我的专业技能，还增强了我的实践能力。
《现代电视原理》姜秀华 第1章
1.1.4 比照度和亮度层次
(1)比照度 景物或重现图像中的最大亮度Lmax 和最小亮度
Lmin的比值称为比照度:
比照度大，可分辨的亮度层次多，图像明暗层次丰 富，柔和细腻。
?现代电视原理?中国传媒大学
(2)亮度层次 画面最大亮度与最小亮度之间可分辨的亮度级差数
在明亮环境中人眼对波长为555nm的黄绿光有最 大的敏感度，在与其它波长具有相同辐射功率时， 感到最亮，相对视敏函数值为1；而随着波长的增 大或减小，人眼光亮感觉的敏感度越来越弱，感 到越来越暗，即相对视敏函数值越来越小。
在黑暗环境中，人眼对波长为507nm的青绿光有 最大的敏感度，
由于电视系统重显的图像有相当高的亮度，所以 电视系统只考虑人眼的明视觉视敏特性，而不需 要考虑人眼的暗视觉视敏特性。
双眼且眼珠转动时，水平视角大于120°； 垂直视角大于80°；
?现代电视原理?中国传媒大学
〔2〕.分辨力 人眼分辨图像细节的能力称为人眼的分辨 力 ，分辨力通常采用分辨角θ的倒数来表
示 分辨角θ :人眼刚刚能分辨两个黑点所形
成的最小张角。
?现代电视原理?中国传媒大学
正常视力的人，在中等亮度和比照度下，观看静 止图像的分辨角为1′～1.5′分。
?现代电视原理?中国传媒大学
人眼在适应了某一平均亮度后，就可在较小的亮度范围内产 生黑白感觉，与比照度灵敏度阈一样，不由绝对亮度决定。
这种视觉特性给景物的传送和重现带来了方便。 一方面，无须重现景物的真实亮度，只需保证重现图像与实
际景物在主观感觉上具有相同的比照度C和亮度级差数n即可， 就能给人以真实的感觉， 另一方面，人眼不能觉察的亮度差异，比方过亮或过暗的局 部，在重现图像上也无需精确复制出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六、视频格式转换实验
三、实验项目名称：视频格式转换实验
四、实验目的
通过演示部分，了解取样率及量化比特对图像的影响，YUV传输顺序不同引起图像色调的变化。
动手实验部分，让学生掌握三基色原理及显示图像的分辨率。
五、主要设备
电脑，监视器
六、实验内容
音频视频交叉编码（Audio Video Interleaved，A VI）是一种RIFF文件格式，符合RIFF的规定，文件后缀是“.avi”。
这种音频视频交叉记录的数字视频文件格式，多用于音视频捕捉、编辑、回放等应用程序中。
YUV文件是以视频信号的YUV分量存储的文件，只存储了视频信息。
其中Y是亮度信息，U、V是色度信息。
TGA格式是美国Truevision公司为其显示卡开发的一种图像文件格式，文件后缀为“.tga”。
TGA的结构比较简单，属于一种图形、图像数据的通用格式。
在多媒体领域有很大影响，是计算机生成图像向电视转换的一种首选格式。
TrueVision的TGA(Targa)和NuVista视频板可将图像和动画转入电视中，PC机上的视频应用软件都广泛支持TGA格式。
实验过程中，我们将TGA文件作为中介，即将RGB或YUV视频文件转换成TGA文件格式，从而实现了RGB与YUV格式之间的转换，如图6.1所示。
图6.1 视频格式转换流程图
七、实验步骤
1．看YUV顺序变化图像
2．看取样率与量化比特变化图像（使用一个标清信号源作为演示图）
第一步，量化比特不变，只改变分辨率。
由原来720×576的分辨率变为360×288，分辨率减少一半看效果，图中的字不清楚。
再把分辨率变到180×144，看到图中的干涉条纹非常模糊。
总结，在量化比特不变，只改变分辨率的情况下，影响画面的清晰度。
第二步，分辨率不变，只改变量化比特。
由原来的8bit变为6bit，图象变化不太大，但有点模糊。
再变为4bit，2bit依次看效果，图象由均匀的黑到白的图象逐渐变为有台阶状的，层次少了，画面颜色不丰富。
3．给同学演示如何使用此软件做一个彩条信号的图像
采用8bit量化
白黄青绿品红
255 255 255 255 255 0 0 255 255 0 255 0 255 0 255 255 0 0 蓝黑
0 0 255 0 0 0
在新建的记事本里写出如上RGB的值，再使用本软件导入，即可画出彩条信号。
4．自己作图
八、实验结果
1．做一个彩条信号，要求上半场是100％彩条的图，下半场是75%彩条的图。
注：黑条和白条不变，变化的只是中间色条的亮/色值，此题只通过改变RGB的值即可，255×75％＝191，只保留整数部分的值。
2．让同学作自己姓名拼音的前两个字的头字母图像，背景底色自己随意编写。
