高支模专家论证意见手册
附论证意见：四达项目高支模专家论证

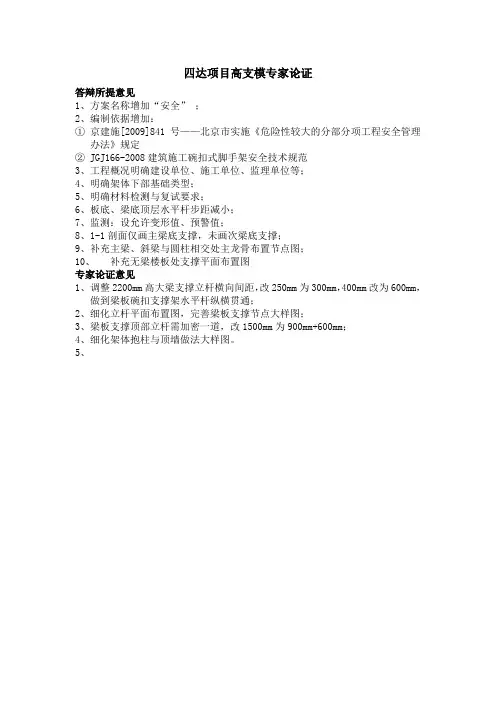

四达项目高支模专家论证
答辩所提意见
1、方案名称增加“安全”；
2、编制依据增加：
①京建施[2009]841号——北京市实施《危险性较大的分部分项工程安全管理
办法》规定
②JGJ166-2008建筑施工碗扣式脚手架安全技术规范
3、工程概况明确建设单位、施工单位、监理单位等；
4、明确架体下部基础类型；
5、明确材料检测与复试要求；
6、板底、梁底顶层水平杆步距减小；
7、监测：设允许变形值、预警值；
8、1-1剖面仅画主梁底支撑，未画次梁底支撑；
9、补充主梁、斜梁与圆柱相交处主龙骨布置节点图；
10、补充无梁楼板处支撑平面布置图
专家论证意见
1、调整2200mm高大梁支撑立杆横向间距，改250mm为300mm，400mm改为600mm，
做到梁板碗扣支撑架水平杆纵横贯通；
2、细化立杆平面布置图，完善梁板支撑节点大样图；
3、梁板支撑顶部立杆需加密一道，改1500mm为900mm+600mm；
4、细化架体抱柱与顶墙做法大样图。
5、。
专家论证意见(高支模)
高支模专项施工方案专家组审查意见1、方案省批流程2、各个区域的图纸内容细化（轴线、标高、尺寸）3、项目部组织构架范围缩小（检查验收人）4、所用木楞的材质及强度5、胶合板（竹、木质）它的含水率5%~13%6、架体的施工步距由于1.8m改为1.5m7、架体的基础不在黏土上而在现浇结构上8、架体下面一层的强度等级要做说明在其拆模前要验算是否能承受得了上部全部荷载（施工荷载）9、垂直、水平剪刀撑做法要用（满堂脚手架的搭设方法）10、架体与周边框架柱的连接要有图11、验收程序；验收架体本身——模板安装前模板安装完成后浇筑前12、施工安全架体本身的在浇筑过程中和浇筑砼的方向顺序以及终凝前的变化13、计算书○1架体的加密计算○2架体是支在结构上而不是支设在土层上14、各个区域的图纸内容细化（轴线、标高、尺寸）15、高支模的验收程序（第三方的介入）16、实际施工有无施工缝17、下层架体的拆除要与上层的结构砼实际强度结合18、应急预案不需要有夏季防暑降温19、施工进度计划20、梁模板侧面无验算21、《混凝土结构工程施工质量验收规范》GB 50204-2011改为《混凝土结构工程施工质量验收规范》GB 50204-（2011版）22、编制依据增加安全生产管理条例——中华人民共和国国务院令第393号23、2800高的梁支撑的水平剪刀撑间距过大24、方案设计的架体的步距不能大于1.825、穿墙螺杆的间距不明26、文字交代与图不一致27、基础的描述错误28、立杆下脚设置的是木板还是槽钢29、验收程序30、砼浇灌的顺序——路线——事项31、监测内容32、高支模梁的节点详图，板的详图（包含水平、垂直剪刀撑）专家组人员：年月日。
高支模方案论证审查意见书
年月日
工程名称
弘瑞大厦
工程地点
南京市白下科技园
建设单位
南京弘瑞建设实业有限公司
总包单位
江苏盛禾建设有限公司
分包
（专业施工）
单位
分部分项
工程概况及专项施工方案设计要点
本工程位于南京市白下科技园，工程名称为弘瑞大厦，工程总面积25891平方，地下一层，地上十层，框架结构。12至14轴/C至F轴处标高为8.45米，9至10轴/D至E轴处标高为36.45米。总高度为44.05米。
设计要点：板支撑系统体系设计及验算。
分项工程拟开、竣工时间
开工时间2012年7月10日竣工时间2013年7月9日
专家
论证
意见
专家
论证
意见
论证
专家
会签
姓名
单位
专业
职称
签字
注：专家论证审查意见应说明方案是否可靠，建议加强、完善之处，实施过程中需要注意的事项等。不够可另附页。
南京市危险性较大工程专项施工方案专家论证会议签到单
工程名称
弘瑞大厦
建设单位
南京弘瑞建设实业有限公司
总包单位
江苏盛禾建设有限公司
分包（专业施工）单位
监理单位
南京广顺建设项目咨询有限公司
论证会议时间
论证会议地点
专家组组长
会议主持人员
专家论证签到栏
姓名
单位
专业
职称
签字
论证会议列席人员签到单
姓名
单位
专业
职称
签字

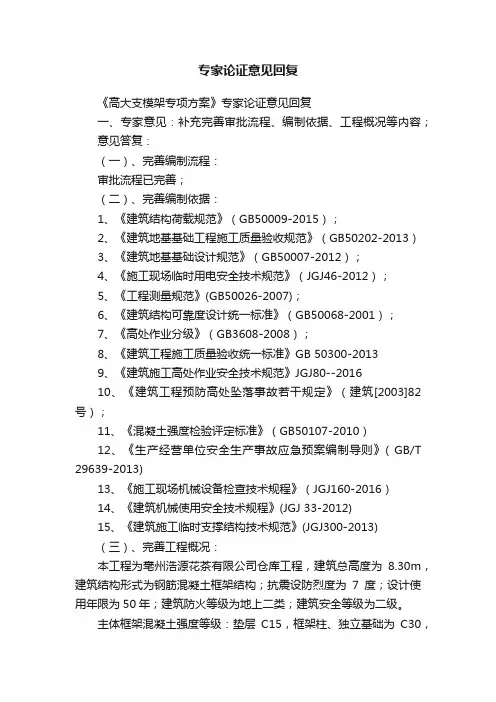

专家论证意见回复
专家论证意见回复《高大支模架专项方案》专家论证意见回复一、专家意见：补充完善审批流程、编制依据、工程概况等内容；意见答复：（一）、完善编制流程：审批流程已完善；（二）、完善编制依据：1、《建筑结构荷载规范》（GB50009-2015）；2、《建筑地基基础工程施工质量验收规范》（GB50202-2013）3、《建筑地基基础设计规范》（GB50007-2012）；4、《施工现场临时用电安全技术规范》（JGJ46-2012）；5、《工程测量规范》(GB50026-2007)；6、《建筑结构可靠度设计统一标准》（GB50068-2001）；7、《高处作业分级》（GB3608-2008）；8、《建筑工程施工质量验收统一标准》GB 50300-20139、《建筑施工高处作业安全技术规范》JGJ80--201610、《建筑工程预防高处坠落事故若干规定》（建筑[2003]82号）；11、《混凝土强度检验评定标准》（GB50107-2010）12、《生产经营单位安全生产事故应急预案编制导则》( GB/T 29639-2013)13、《施工现场机械设备检查技术规程》（JGJ160-2016）14、《建筑机械使用安全技术规程》(JGJ 33-2012)15、《建筑施工临时支撑结构技术规范》(JGJ300-2013)（三）、完善工程概况：本工程为亳州浩源花茶有限公司仓库工程，建筑总高度为8.30m，建筑结构形式为钢筋混凝土框架结构；抗震设防烈度为7度；设计使用年限为50年；建筑防火等级为地上二类；建筑安全等级为二级。
主体框架混凝土强度等级：垫层C15，框架柱、独立基础为C30，框架梁、板自-3.2米～屋面为C25，过梁、圈梁、构造柱为C20。
本工程基础采用独立基础，填充墙外墙及潮湿环境采用MU10-200/300厚煤矸石烧结砖，砌筑砂浆强度等级为M7.5混合砂浆，内隔墙采用MU3.5-200厚煤矸石烧结砖，砌筑砂浆为M5混合砂浆，与土壤接触的墙体用MU10-200/300厚煤矸石烧结砖，砌筑砂浆强度等级为M5水泥砂浆。

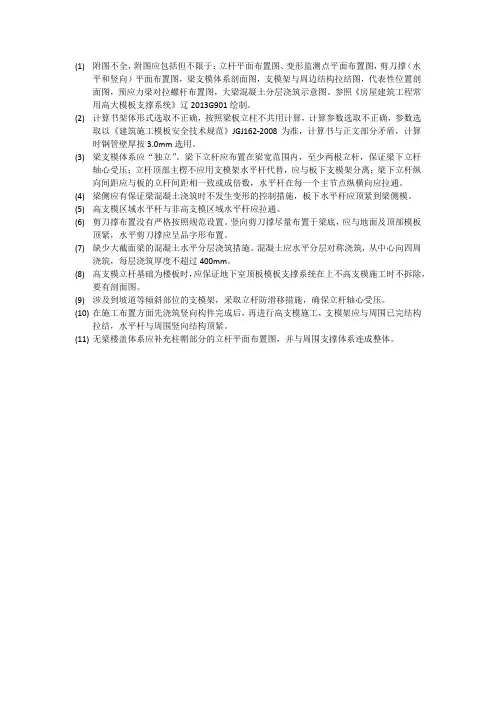

高支模专家意见汇总
(1)附图不全，附图应包括但不限于：立杆平面布置图、变形监测点平面布置图，剪刀撑（水平和竖向）平面布置图，梁支模体系剖面图，支模架与周边结构拉结图，代表性位置剖面图，预应力梁对拉螺杆布置图，大梁混凝土分层浇筑示意图。
参照《房屋建筑工程常用高大模板支撑系统》辽2013G901绘制。
(2)计算书架体形式选取不正确，按照梁板立柱不共用计算，计算参数选取不正确，参数选取以《建筑施工模板安全技术规范》JGJ162-2008为准，计算书与正文部分矛盾，计算时钢管壁厚按3.0mm选用。
(3)梁支模体系应“独立”。
梁下立杆应布置在梁宽范围内，至少两根立杆，保证梁下立杆轴心受压；立杆顶部主楞不应用支模架水平杆代替，应与板下支模架分离；梁下立杆纵向间距应与板的立杆间距相一致或成倍数，水平杆在每一个主节点纵横向应拉通。
(4)梁侧应有保证梁混凝土浇筑时不发生变形的控制措施，板下水平杆应顶紧到梁侧模。
(5)高支模区域水平杆与非高支模区域水平杆应拉通。
(6)剪刀撑布置没有严格按照规范设置。
竖向剪刀撑尽量布置于梁底，应与地面及顶部模板顶紧，水平剪刀撑应呈品字形布置。
(7)缺少大截面梁的混凝土水平分层浇筑措施。
混凝土应水平分层对称浇筑，从中心向四周浇筑，每层浇筑厚度不超过400mm。
(8)高支模立杆基础为楼板时，应保证地下室顶板模板支撑系统在上不高支模施工时不拆除，要有剖面图。
(9)涉及到坡道等倾斜部位的支模架，采取立杆防滑移措施，确保立杆轴心受压。
(10)在施工布置方面先浇筑竖向构件完成后，再进行高支模施工，支模架应与周围已完结构拉结，水平杆与周围竖向结构顶紧。
(11)无梁楼盖体系应补充柱帽部分的立杆平面布置图，并与周围支撑体系连成整体。
高支模专家论证评审意见
斯
有限公司
民建
工
729
邹雪 深圳市西部城建工 本科/工 高工/ 13049316
芹
程有限公司 民建
总工
288
建设单位项 目技术负责
人 监理单位项 目总监理工
程师 监理单位专 业监理工程
师 施工单位安 全管理负责 人 施工单位工
6
程技术负责 人
施工单位项 目负责人 施工单位项 目技术负责
人竖向结构拉紧顶牢，支撑立杆的垂直度不应超过规范要求。
确保高支模体系的整体稳定性。
6、该高支模的方案设计：梁下立杆沿梁跨度方向的排距为 500，板下立杆纵横间距
为 600×400，故要求梁、板下的立杆设置应纵横成行，水平横杆全部贯通、板下支撑体
系的水平横杆应全部延伸到梁下，与梁下的立杆联接，以保证架体的整体性。
年月日3四参加专家论证会的有关人员工程名称同和凤凰花苑方案名称高大模板专项施工方案扣件架类别姓名工作单位学历专业职称职务电话号码签字专家组长丁桂荣江苏建安股份深圳分公司专科工民建高工顾问总工13502849887专家成员朱国梁江苏省华建建设深圳分公司本科工民建教高副总工13006658879吴碧桥扬州建工控股有限责任公司本科工民建教高副总工13509637159罗斯深圳市建设集团有限公司本科工民建高工总工13602683729邹雪芹深圳市西部城建工程有限公司本科工民建高工总工13049316288建设单位项目技术负责人监理单位项目总监理工程师监理单位专业监理工程师施工单位安全管理负责人施工单位工程技术负责人施工单位项目负责人施工单位项目技术负责人专项方案编制人员项目专职安全生产管理人员设计单位项目技术负责人其他相关人员
顶，保证荷载的有效传递、分解。补充监测点平面布置图，施工过程加强沉降监测。
高支模审查综合意见
监理单位（盖章）： 总监理工程（签名）： 技术负责人（签名）： 年 月 日
专家组意见： 论证结论：□同意通过 □按专家意见修改后同意通过 □修改后重新审查
专家组组长（签名）：支撑设计及施工方案的修改情况：（对专家提出的意见逐条回复）
施工总承包单位（盖章）： 项目经理（签名）： 技术负责人（签名）： 年 监理单位对修改情况的核验意见： 月 日
模板拆除前必须有同条件混凝土强度报告满足拆除要求后方可拆除按照先支的后拆后支的先拆的要求进行拆除拆除过程中设置专人进行监控
审查综合意见
材料选用 设计计算 构造措施 安装拆除方法 监测方法 对浇砼要求 应急救援预案 其 他 采用选用φ 48×3.5mm钢管脚手架,符合要求。 脚手架梁侧间距1200mm，梁跨立柱间距900mm，步距1800mm，符合要求。 架体基础承载力140kPa，支架内主梁一条，可调支座H≤200mm，架体采用剪 刀撑，水平连杆固定，符合要求。 模板拆除前，必须有同条件混凝土强度报告，满足拆除要求后方可拆除，按 照先支的后拆、后支的先拆的要求进行拆除，拆除过程中设置专人进行监控 。 设置垂直、水平点每30分钟观测一次。 严禁将混凝土集中一点堆放，做泵管对模板的冲击防护措施。 按照已编制的应急救援预案进行应对。 施工现场管理人员在混凝土浇筑过程中到位管理，并全程监控。
专家论证意见内容
高支模模板搭拆方案
专家论证会意见内容
1、P11中（5）条中，应注明向底外伸长跨度具体数量；
2、P14中（10）条中，应注明地下室顶板支撑与上部支撑立杆对
齐，且应自成体系，分开拆除；
3、P27中（4）条中，应注明专用司机联系号码；
4、P28中（二）条中，作息时间应根据气温和当地主管部门规定
的时间相一致；
5、P36中（六）条表中，“可调托座内主梁根数”？
6、P33中立面简图中无-0.03以下部分详图。
7、木支撑基础落于地下室顶板，杆数应按落于底板杆数，方案中
要予以详细流程，且要求地下室顶板上下立杆的对应，否则应予验收；
8、方案中后浇带实际施工中没有，应去除；
9、补充地下室支撑体系杆数及相应固件。
外脚手架专项方案
专家论证会意见内容
1、“文本明确交待立杆干挂柱”，在本方案外脚手架拆除后安装；
2、补充完善“材料一览表”，材料进场计划及用量；
3、部分架体离墙间距≥20cm防护措施不明；
4、“板厚不足120mm的悬挑层设计复核意见”应作为此方案编册
的依据；
5、“平面布置图”偏小，相关尺寸、编号不清晰，补充钢梁位置、
间距、尺寸；
6、按计算书要求，在“技术参数表”中明确连墙件连接方式中“双
扣件连接”；
7、补充下支撑预埋件节点详图，明确焊接要求；
8、5-6轴间楼梯钢梁布置不合理，应重新布置；
9、文本应明确按计算书明确外架使用条件为“同时施工作业层数
为一层”，本方案架体搭设高度为50.9m，其中落地架16.95m，一次悬挑+16.5m至+34.5m，架体18m高，二次悬挑+34.5至
+50.9m，架体16.4m高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建设工程安全专项施工方案专家论证意见书
工程名称
潞安油化电热一体化项目煤气化装置
煤气化框架（Ⅰ、Ⅱ系列）土建工程高支模专项方案
专家论证签字
姓名职称工作单位签字秦连根高工山西三建
王大军高工山西才智设计院
秦纪平副教授长治职业技术学院
张建华副教授长治职业技术学院
连志强高工山西省第二建筑设计院
专家论证意见
专家组经过研读本项目安全专项施工方案，查阅相关资料，经质询答疑，分析论证，认为本方案依据基本准确，内容比较详实，设计基本准确。
施工方案总体符合工程实际，合理可行。
需进一步修改完善之处：
1、细化项目与方案相关概况介绍，完善平、立、剖、节点详图与施工图；
2、补充模架基础验算及地基处理要求，施工期防水处理措施；施工工艺及
施工技术按搭设部位进一步具体细化；
3、补充施工平台、围护支架搭设方案，完善砼浇筑工艺，工序及基本要求；
补充大体积砼施工方案及其对模架搭设影响及防护措施。
4、补充3m厚板支架垫梁验算，明确其支设构造要求；
5、完善项目危险源因素，完善模架监测方案，补充应急方案材料计划；
6、核准设计计算模型及参数取值，并调整相关计算内容；
7、按会议其他意见一并修改。
施工单位
意见技术负责人签字：日期：年月日盖章：
监理单位
复审意见
总监理工程师签字：日期：年月日
建设单位
意见
项目负责人签字：日期：年月日备注
建设工程安全专项施工方案专家论证意见书
工程名称
潞安油化电热一体化项目煤气化装置
煤气化框架（Ⅰ、Ⅱ系列）土建工程高支模专项方案
欢迎阅读
专家论证签字
姓名职称工作单位签字秦连根高工山西三建
王大军高工山西才智设计院
秦纪平副教授长治职业技术学院
张建华副教授长治职业技术学院
连志强高工山西省第二建筑设计院
专家论证意见
专家组经过研读本项目安全专项施工方案，查阅相关资料，经质询答疑，分析论证，认为本方案依据基本准确，内容比较详实，设计基本准确。
施工方案总体符合工程实际，合理可行。
需进一步修改完善之处：
1、细化项目与方案相关概况介绍，完善平、立、剖、节点详图与施工图；
2、补充模架基础验算及地基处理要求，施工期防水处理措施；施工工艺及施工技术按搭设部位进一步具体细化；
3、补充施工平台、围护支架搭设方案，完善砼浇筑工艺，工序及基本要求；补充大体积砼施工方案及其对模架搭设影响及防护措施。
4、补充3m厚板支架垫梁验算，明确其支设构造要求；
5、完善项目危险源因素，完善模架监测方案，补充应急方案材料计划；
6、核准设计计算模型及参数取值，并调整相关计算内容；
7、按会议其他意见一并修改。
施工单位
意见技术负责人签字：日期：年月日盖章：
监理单位
复审意见
总监理工程师签字：日期：年月日
建设单位
意见
项目负责人签字：日期：年月日备注
