EH超声波液位计设置方法
E+H超声波液位计 FMU90
E+H FMU90 超声波液位计1工作原理BD盲区； D探头振膜表面到物料表面的距离；E测量零点（0% ，空罐）；F 最高物位（100% ，满罐）；L物位高度；V物料的体积（或质量）探头向物料表面发射超声波脉冲信号。
物料表面反射回波，这部分回波又被探头所接收。
变送器计算探头发射和接收超声波脉冲信号的时间差t ，由时间t 和声速c可计算出探头振膜表面和物料表面的距离D=C * t/2通过计算出的D值可计算出理想状态下的物位L，体积V等2 通过HART通讯连接375手抄器在标准型号中，HART信号是加载于第一输出电流之上的。
系统采用HART通讯，电路中必须要有250Ω的通讯电阻。
3 参数设置（1）探头选择Menu→基本设定→探头选择①输入：分配传感器通道•无传感器•传感器1•传感器2，只适用于2通道②传感器选择，选择传感器型号如果你不知道传感器型号请选择"自动"，仪表将自动检测传感器型号（2）应用参数Menu→基本设定→应用参数①选择罐形状•拱顶罐•水平卧罐•旁通管•导波管•无顶•球罐•平顶罐②介质特性•液体•糊状物•固体颗粒<4mm•固体颗粒>4mm•未知③选择过程条件•标准液体•平静液面•波动液面•带搅拌器•快速变化•标准固体•固体粉料•皮带•测试：无滤波（3）标定①空标定Menu→基本设定→输入空罐高度，超声波探头表面到罐底距离②满标定Menu→基本设定→输入上料最大高度，此值也是20mA对应值（4）物体单位Menu→基本设定→物体单位m、mm、ft、inch、％（5）输出设置Menu→输出∕计算→电流输出1→扩展标定→调整20mA电流值•4-20mA•0-20mA•固定电流4 状态指示灯（1）绿色：正常测量模式，无任何报警。
（2）红灯闪烁：警告一个故障被检测，但是测量仍然连续，测量数值的可靠性不再被保证。
（3）红灯常亮：报警一个故障被检测，测量中断。
（4）不亮：无电源。
超声波液位计调试基本参数设定
超声波液位计调试基本参数设定超声波液位计是一种常用的液位测量仪器，广泛应用于工业生产和环境监测中。
在使用超声波液位计进行液位测量之前，需要对其进行基本参数设定和调试，以确保其正常工作和准确测量。
本文将介绍超声波液位计调试的基本参数设定方法。
1. 波特率设置波特率是指串行通信中单位时间传输的数据位数。
超声波液位计通常采用串行通信方式与上位机或控制系统进行数据交换。
在调试时，需要根据实际情况设置超声波液位计的波特率，以确保与上位机或控制系统的通信正常进行。
2. 测量范围设定超声波液位计的测量范围是指其能够测量液位的最大距离。
在进行测量之前，需要根据实际情况设定超声波液位计的测量范围，以确保其能够准确测量液位。
测量范围的设定需要考虑液体的高度以及超声波液位计的测量能力。
3. 发射角度设定超声波液位计通过发射超声波信号并接收回波来测量液位。
发射角度是指超声波液位计发射超声波信号的范围。
在调试时，需要根据液体的容器形状和液位测量的要求，设定超声波液位计的发射角度，以确保其能够准确测量液位。
4. 测量间隔设定测量间隔是指超声波液位计进行连续测量的时间间隔。
在实际应用中，超声波液位计通常需要进行连续测量，以实时监测液位变化。
在调试时，需要根据实际要求设定超声波液位计的测量间隔，以确保其能够及时反映液位变化。
5. 温度补偿设定超声波液位计的工作受环境温度的影响，温度变化会对测量结果产生一定的影响。
为了提高测量的准确性，超声波液位计通常会进行温度补偿。
在调试时，需要根据实际情况设定超声波液位计的温度补偿参数，以确保其能够准确测量液位。
6. 报警设置超声波液位计通常具有报警功能，可以在液位超过或低于设定的阈值时进行报警。
在调试时，需要根据实际需求设定超声波液位计的报警参数，以确保其能够及时报警并采取相应的措施，保证液位的安全运行。
7. 防护等级设定超声波液位计在使用过程中需要考虑其防护等级，以保证其在恶劣环境中的正常工作。
E+H超声波液位计FMU30系列说明中文版
操作手册Prosonic T FMU30超声波物位测量BA00387F/28/ZH/14.14简明操作指南Prosonic T2Endress+Hauser简明操作指南《操作手册》的内容《操作手册》介绍了Prosonic T 超声波物位变送器的安装和调试。
包含常规测量操作所需的所有功能参数。
此外，仪表还具有许多其他功能参数，例如：优化测量点和转换测量值。
这些功能参数未列举在本《操作手册》中。
仪表功能参数概述请参考“附录”章节。
仪表功能参数的详细说明请参考随箱CD 光盘中的《操作手册》BA00388F “Prosonic T -仪表功能描述”。
… …1003330A4unlock parameter 0A3resetProsonic T 目录Endress+Hauser3目录1安全指南 . . . . . . . . . . . . . . . . . . . . . . . 41.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . 41.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . 41.4安全符号和图标说明 . . . . . . . . . . . . . . . . . . . . . . 52标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 铭牌 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.4 证书和认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.5注册商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.1 设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . 93.2 安装方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.3 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.4 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143.5 安装提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153.6安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154接线 . . . . . . . . . . . . . . . . . . . . . . . . . . 164.1 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.3 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.4 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184.5连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 195.1 显示与操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . 195.2 菜单号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.3 操作选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.4 通过现场显示操作 . . . . . . . . . . . . . . . . . . . . . . . 235.5 通过FieldCare 操作 . . . . . . . . . . . . . . . . . . . . . . . 245.6 锁定/解锁设置 . . . . . . . . . . . . . . . . . . . . . . . . . 255.7 复位用户自定义参数 . . . . . . . . . . . . . . . . . . . . . 265.8复位干扰回波抑制(罐体抑制) . . . . . . . . . . . . . 266调试 . . . . . . . . . . . . . . . . . . . . . . . . . . 276.1 仪表上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276.2 基本标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286.3包络线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337故障排除 . . . . . . . . . . . . . . . . . . . . . . 367.1 系统错误信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . 367.2应用错误 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388维护和维修 . . . . . . . . . . . . . . . . . . . . 408.1 外部清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.2 维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.3防爆型(Ex)设备的维修 . . . . . . . . . . . . . . . . . . . 408.4 更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.5 备件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418.6 返厂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.7 废弃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.8 Endress+Hauser 的联系地址 . . . . . . . . . . . . . . . . 429 附件 . . . . . . . . . . . . . . . . . . . . . . . . . .439.1 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.2 螺纹法兰 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.3 带安装支架或墙装支架的悬臂 . . . . . . . . . . . . . . 449.4 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.5 墙装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.6 Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . 479.7 ToF 适配器FXA291 . . . . . . . . . . . . . . . . . . . . . . . 4710 技术参数 . . . . . . . . . . . . . . . . . . . . . . .4810.1 技术参数概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4811 附录 . . . . . . . . . . . . . . . . . . . . . . . . . .5211.1 操作菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5211.2 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57安全指南Prosonic T1安全指南1.1指定用途Prosonic T是一体式测量仪表，用于连续、非接触式物位测量。

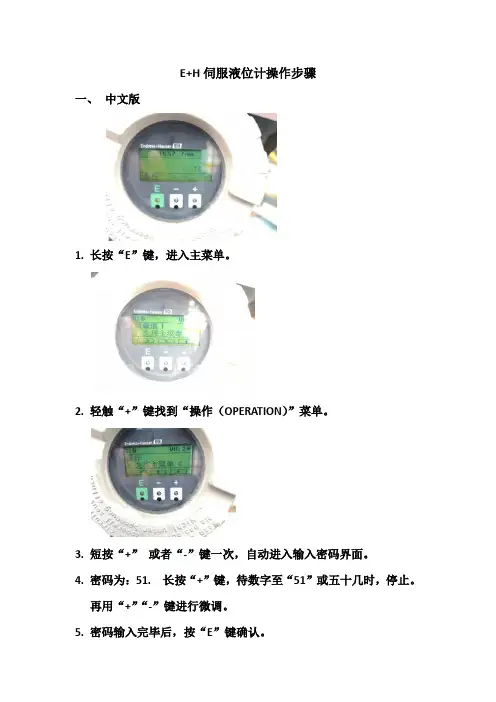

E+H操作步骤
E+H伺服液位计操作步骤
一、中文版
1.长按“E”键，进入主菜单。
2.轻触“+”键找到“操作（OPERATION）”菜单。
3.短按“+”或者“-”键一次，自动进入输入密码界面。
4.密码为：51. 长按“+”键，待数字至“51”或五十几时，停止。
再用“+”“-”键进行微调。
5.密码输入完毕后，按“E”键确认。
6.收伺服时，在子菜单内短按“+”或者“-”选择“上升”，短按
“E”键等待即可，伺服上升至最高点时会自动停止；放伺服时，选择“液位”，短按“E”键等待即可，伺服至液位会自动停止。
备注：1.收起伺服时，若上升时卡住，无法继续上升时，下
降一段距离，再上升。
强行上升时，有可能将伺服液位计的
钢丝扯断。
2.放下伺服时，一般要求罐内液位至少为1.5M，少于1.5M
时，进料状态下罐内液位波动幅度较大，有可能使钢丝绳与
齿轮脱开，严重时可能将伺服液位计的钢丝扯断。
3.收起伺服液位计后，在表头下方的视窗内可以看到浮球。
一定要确认在视窗内看到浮球后，方可离去。
e+h超声波液位计说明书
e+h超声波液位计说明书E+H超声波液位计是一种用于测量液体或固体物料的非接触液位测量仪器。
它利用了超声波的传播特性来实现测量，并具有高精度、可靠性和适用性广的特点。
下面是该液位计的相关参考内容。
1. 原理及工作方式:E+H超声波液位计采用了时间差法原理进行测量。
它通过发射超声波脉冲并接收被液位反射的脉冲，根据传播时间差来计算出液位高度。
超声波的传播速度在大部分情况下是恒定的，因此，通过测量时间差可以准确计算出液位高度。
2. 设备特点和优势:- E+H超声波液位计可以适用于各种液体和固体物料的测量，包括有蒸汽、气体、油类、化学药品、腐蚀性物质等。
- 该液位计设备精度高，能够实现毫米级别的测量准确度。
- 它具有非接触式测量的特点，无需浸入液体或物料，不会对被测介质产生污染。
- 该液位计设备体积小巧，结构简单，并且安装操作方便。
- 它具有可靠性高的特点，适合于在严苛的工业环境中进行长时间运行。
3. 使用范围:E+H超声波液位计广泛应用于各种工业过程中的液位测量和控制，包括但不限于以下领域:- 石油、化工和制药行业中的储罐、反应器或混合槽等的液位监测。
- 发电厂中的锅炉水位和储罐液位的监测。
- 食品和饮料生产线中的液体测量和控制。
- 供水和污水处理系统中的液位监测。
- 液化气体储存罐的液位测量。
4. 安装及操作指南:- 在安装前，需要确定好液位计的安装位置，避免与其它设备或材料的干扰。
- 安装时，确保液位计与被测物料之间没有遮挡物，以确保测量的准确性。
- 液位计的操作需要按照说明书进行，加电和设置参数前，需要确保供电正常，并参考说明书设置相应的参数。
- 更换传感器或维护时，需要确保设备断电，并按照说明书进行操作。
总结:通过以上有关E+H超声波液位计的相关参考内容，我们了解到它的原理、工作方式、设备特点和优势，以及使用范围和安装操作指南。
这些信息为用户提供了使用和维护液位计的指导，同时也展示了该液位计的高精度和可靠性，满足了用户对液位测量的需求。

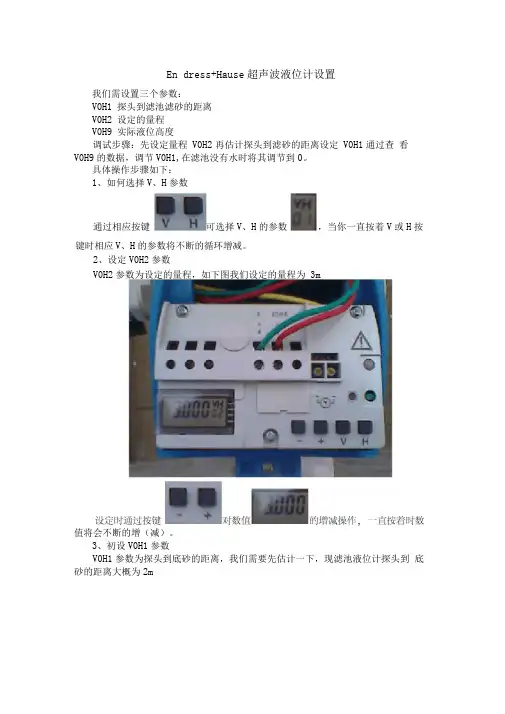

E+H超声波液位计设置
En dress+Hause超声波液位计设置我们需设置三个参数：V0H1 探头到滤池滤砂的距离V0H2 设定的量程V0H9 实际液位高度调试步骤：先设定量程V0H2再估计探头到滤砂的距离设定V0H1通过查看V0H9的数据，调节V0H1,在滤池没有水时将其调节到0。
具体操作步骤如下：1、如何选择V、H参数通过相应按键可选择V、H的参数，当你一直按着V或H按键时相应V、H的参数将不断的循环增减。
2、设定V0H2参数V0H2参数为设定的量程，如下图我们设定的量程为3m值将会不断的增（减）。
3、初设V0H1参数V0H1参数为探头到底砂的距离，我们需要先估计一下，现滤池液位计探头到底砂的距离大概为2m4、调节V0H1参数，查看V0H9参数当我们初设了V0H1参数，然后查看V0H9参数，V0H9为实际的液位数值。
我们在进行调试液位计时，需保证滤池中无水，这样V0H9应该需要调节到0 如下图：我们需要不断的调节V0H1参数使得V0H9参数设置为0.00，当然在0.00-0.01 之间波动也无妨，但不要在0.00-0.03之间波动。
在调节V0H1参数查看V0H9参数时，若V0H9变大则说明V0H1参数偏大，反之则偏小，我们需不断反复的调节V0H1参数，尽量使得V0H9参数达到标准。
每次调节V0H1参数后查看V0H9参数，需要观察V0H9参数1分钟以上，看看是否稳定。
超声波液位计RESET将参数V9H5设定为333即可复位超声波液位计。
然后退到VOHO看示数是否正常。
若不行则先记录下空标满标值如下V0H1是空标值，也就是探头到池底的距离。
V0H2是满标值，也就是空标值减去0.3m的盲区，该值需要与上位机对应上，相当于量程同时按-和V便是复位，复位后需要重新设空标和满标。
设好后选择V0H0，便是显示测量值的主界面。
若还不行，建议更换仪表测试。
E+H仪表设置指南
所有仪表上，按E可进入菜单，按+、-可在菜单中移动，+和-一起按可以退出到上级菜单。
1、CPM253 pH计：按E进入菜单，此时仪表需要输入密码（密码为22），按+，直到表上显示22，按E确认，仪表上显示，多次按-直到仪表显示CURRENT OUTPUT，按E进入，多次按E，直到表上显示，此时按+或-修改4mA对应的数值（如想改为0.00，则按-，修改为0.00）；修改完以后，按E键确认，屏幕上显示，此时按+或-修改20mA对应的数值（如想改为14.00，则按+，修改为14.00），按E键确认即可。
此时，同时多次按+和-退出到初始界面。
2、FMU40、41、42、43、44 液位计：该图中，E为仪表探头到罐底的高度，F为设计图纸上的量程值（20mA对应的值）。
如图，按E进入basic setup，表上显示tank shape，多次按E，直到表上显示empty calibration,此时可以按+修改里面的数值，这个数就是上图说的E（即仪表探头道罐底的高度），如图，比如现在高度是5m，则按+，此时里的2会改变，修改为5后，按E确认，仪表自动跳到下一位，按+使这位显示小数点就可以，再一直按E确认就可以了。
改完empty calibration选项后，按E进入full calibration，这项里面可以修改仪表的量程（数据表上有）。
按E确认，一直按E直到显示同时按+和-退出到初始界面即可。
3、FMU130、131、230、231、232 液位计：上图的仪表的显示器。
该界面为V0H2，该界面为V3H2，即显示器右上角显示的内容。
按V键可以改变V的数值，比如现在为V3H2，按E后可进入V4H2，同样，按H键可以改变H的数值。
走到V0H1修改从探头到罐底的高度值，走到V0H2修改量程值（数据表上有，就是20mA对应的数），走到V8H2修改单位，0代表m，1代表英寸，应选择0。
然后多次按V和按H回到V0H0（测量界面）即可。
