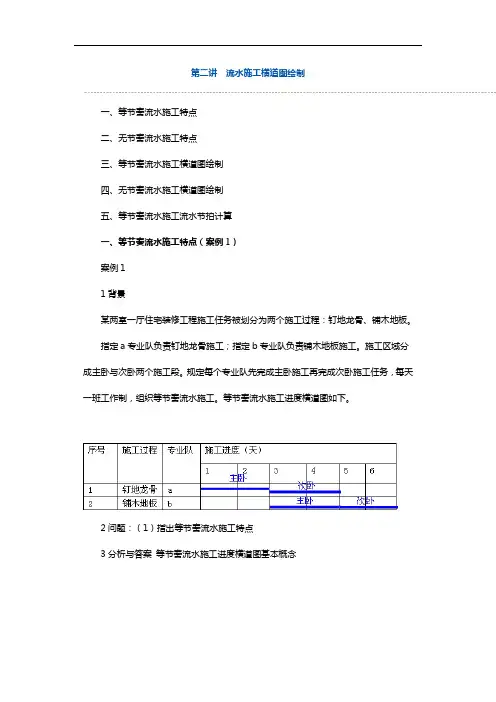

流水施工横道图绘制 Prepared on 22 November 2020第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
流水施工及横道图分析解析
2.工期（TP） Tp= ∑tn+ ∑k-∑C+ ∑G ∑tn为最后一项工作的流水节拍之和； ∑k为流水步距之和； ∑C为插入时间、平行搭接时间之和； ∑G为间歇时间之和。
3.横道图如图所示。
等节奏流水施工（特点、工期、横道图） 1.特点： （1）所有的流水节拍都相等 （2）流水步距等于流水节拍 （3）工作队能连续工作，施工段没有间歇 （4）施工过程数等于工作队数
2.工期（TP）： 说明：C为插入时间、平行搭接时间，G为间歇时 间，M为施工段数，N为施工队总数，K为流水步距 Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G＝ ∑tn+ ∑K －∑C ＋∑G 3.横道图的识读与绘制
2 3 3 3 -10 故取3天 梁、板两个施工过程的流水步距为： 3 6 8 10
4 6 9 11 3 2 2 1 -11
故取3天 本案例工作队总数为3个 因为无节奏流水施工工期的计算公式为： Tp=ΣKi+Σtn+∑G－∑C，式中ΣKi为各流水步距之和， Σtn为最后一个施工过程在各施工段的持续时间之和。 即本案例流水工期为： TP＝（4+2+3+2）+（3+3）+1＝18天
②错位相减，取 最大值得流水步距K Ⅰ，Ⅱ24－）22
2
所以： K Ⅰ，Ⅱ =2
K Ⅱ,Ⅲ
2
4
－）
6
2 -2
所以：K Ⅱ，Ⅲ=2
(完整word版)流水施工横道图绘制
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
流水施工及横道图
确定专业队数：
bⅠ=2/2=1 bⅡ=2/2=1 bⅢ=6/2=3 bⅣ=4/2=2 bⅤ=6/2=2 故：专业队总数N=1+1+3+2+2=9
流水施工工期：T=（M+N-1）K+G=（3+9-1） ×2+2=24（周）
施工进度（周） 施工过程 专业队
2468
10 12 14 16 18 20 22 24
2.流水施工计划横道图如图2－2－2所示
3.流水步距为2天，工作队总数为： 6/2+4/2+2/2=6个，工期为：（6+6-1）×2=22天。
综合案例解析： 教材案例解析P199【案例1A420011】
背景： 某工程包括三个结构形式与建造模式完全一样的 单体建筑，共由五个施工过程组成，分别为：土方开 挖、基础施工、地上结构、二次砌筑、装饰装修。根 据施工工艺要求，地上结构、二次砌筑两施工过程间 时间间隔为2周。 现在拟采用五个专业工作队组织施工，各施工过 程的流水节拍见表1A420011
【典型案例二】 背景： 某工程由A、B、C、D四个分项工程组成，分别为 施工准备、挖土、砌砖基础、回填土工程，它在平面 上划分为四个施工段，各分项工程在各个施工段上的 流水节拍均为3天，其中A、B施工过程和B、C施工过 程允许平行搭接1天，C、D施工过程之间有2天的技术 间歇时间。
【问题】 1.试述等节奏流水施工的特点。 2.用等节奏流水施工方法组织施工并绘制流水施 工横道图。 3.确定等节奏流水施工的流水步距、流水工期及 工作队总数。
（2）相邻施工过程之间的流水步距不尽相等。 （3）每个专业工作队都能够连续作业，施工段没有 间歇时间。 （4）专业工作队数目等于施工过程数目（某一个过 程组织一个专业队）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图的识读及绘制
4种流水施工横道图全解析(含特点及图例)
等步距成倍节拍流水施工
时间 工过程 挖土方 混凝土垫层 砌砖 抹灰 面层铺贴 施 1 2天 2天 2天 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
2天 队1 2天 队2 等步距成倍节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量可能大于施工过程数 3、不同施 工过程的流水步距相同 4、相邻施工段无间歇时间
总工期=总施工步距
+
最后一个施工过程总工期
+ 间歇时间 + 搭接时间
无节奏流水施工（应用最普遍）
时间 工过程 挖土方 混凝土垫层 砌砖 抹灰 面层铺贴 施 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
3天 2天 4天 2天 ＋1天间歇
无节奏流水施工的特点：1、各施工过程及其在各段上的流水节拍通常不同 2、相邻专业队 间流水步距可能不等 3、专业工作队数 目等于施工过程数目 4、相邻施工段间可能有间歇时间。
异步距成倍节拍流水施工
时间 工过程 挖土方 混凝土垫层 砌砖 抹灰 面层铺贴 施 1 2天 2天 ＋1天间歇 2天 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1倍节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量可能大于施工过程数 3、不同施 工过程的流水步距不尽相同 4、相邻施工段有间歇时间
固定节拍流水施工
时间 施 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 工过程 挖土方 2天 混凝土垫层 2天 砌砖 2天 抹灰 2天 面层铺贴 固定节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量等于施工过程数 3、不同施工过程的流 水步距相同 4、相邻施工段无间歇时间
流水施工横道图绘制
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
流水施工及横道图精选文档
故取3天 本案例工作队总数为3个 因为无节奏流水施工工期的计算公式为： Tp=ΣKi+Σtn+∑G－∑C，式中ΣKi为各流水步距之和， Σtn为最后一个施工过程在各施工段的持续时间之和。 即本案例流水工期为： TP＝（4+2+3+2）+（3+3）+1＝18天
（二）异步距异节奏流水（无节奏流水施工的特例） 1.特点： （1）同一施工过程在各个施工段上的流水节拍都相 等，不同施工过程在同一施工段上的流水节拍之间存在 一个最大公约数。
（2）相邻施工过程之间的流水步距不尽相等。 （3）每个专业工作队都能够连续作业，施工段没有 间歇时间。 （4）专业工作队数目等于施工过程数目（某一个过 程组织一个专业队）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图的识读及绘制
2.流水施工进度计划横道图 工期T=（M+N-1）×K+ΣG=（4+3-1）×2+1=13（周）
【典型案例二】 背景： 某工程由A、B、C、D四个分项工程组成，分别为 施工准备、挖土、砌砖基础、回填土工程，它在平面 上划分为四个施工段，各分项工程在各个施工段上的 流水节拍均为3天，其中A、B施工过程和B、C施工过 程允许平行搭接1天，C、D施工过程之间有2天的技术 间歇时间。
2014真题 下列流水施工的基本组织形式中，其专业工作队数大
于施工过程数的是（ ） A.等节奏流水施工 B.异步距异节奏流水施工 C.等步距异节奏流水施工 D.无节奏流水施工 【答案】C
4.典型案例 背景： 某建筑工程的某分部工程由支模、绑扎钢筋和浇 筑混凝土三个施工过程组成，每个施工过程均有六个 施工段，三个施工过程的流水节拍分别为6天、4天、 2天。
4种流水施工横道图全解析(含特点及图例)
无节奏流水施工（应用最普遍）
时间 施 工过程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
挖土方 混凝土垫层 砌砖 抹灰 面层铺贴
3天 2天
4天 2天 ＋1天间歇
无节奏流水施工的特点：1、各施工过程及其在各段上的流水节拍通常不同 2、相邻专业队 间流水步距可能不等 3、专业工作队 数目等于施工过程数目 4、相邻施工段间可能有间歇时间。
异步距成倍节拍流水施工
时间 施 工过程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
挖土方
混凝土垫层
2天
砌砖
2天 ＋1天间歇
Hale Waihona Puke 抹灰2天面层铺贴
队1 队2
2天 2天
异步距成倍节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量可能大于施工过程数 3、不同施
工过程的流水步距相同 4、相邻施工段无间歇时间
固定节拍流水施工
时间 施 工过程 挖土方 混凝土垫层 砌砖 抹灰 面层铺贴
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
2天 2天 2天 2天
固定节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量等于施工过程数 3、不同施工过程的流 水步距相同 4、相邻施工段无间歇时间
工过程的流水步距不尽相同 4、相邻施工段有间歇时间
等步距成倍节拍流水施工
时间 施 工过程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
