材料表面与界面名词解释和简

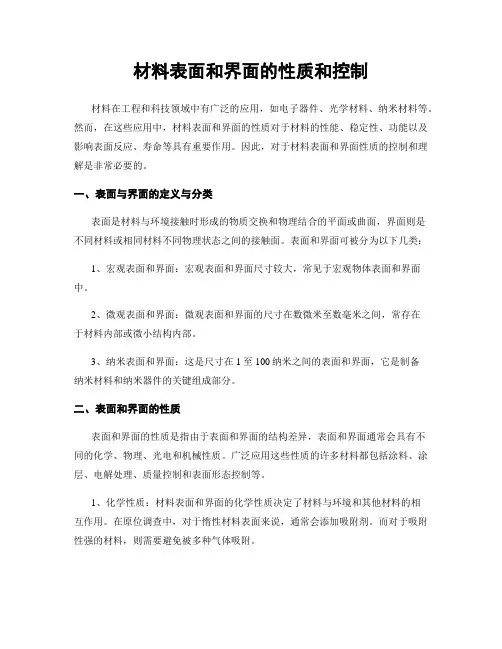

材料表面和界面的性质和控制
材料表面和界面的性质和控制材料在工程和科技领域中有广泛的应用，如电子器件、光学材料、纳米材料等。
然而，在这些应用中，材料表面和界面的性质对于材料的性能、稳定性、功能以及影响表面反应、寿命等具有重要作用。
因此，对于材料表面和界面性质的控制和理解是非常必要的。
一、表面与界面的定义与分类表面是材料与环境接触时形成的物质交换和物理结合的平面或曲面，界面则是不同材料或相同材料不同物理状态之间的接触面。
表面和界面可被分为以下几类：1、宏观表面和界面：宏观表面和界面尺寸较大，常见于宏观物体表面和界面中。
2、微观表面和界面：微观表面和界面的尺寸在数微米至数毫米之间，常存在于材料内部或微小结构内部。
3、纳米表面和界面：这是尺寸在1至100纳米之间的表面和界面，它是制备纳米材料和纳米器件的关键组成部分。
二、表面和界面的性质表面和界面的性质是指由于表面和界面的结构差异，表面和界面通常会具有不同的化学、物理、光电和机械性质。
广泛应用这些性质的许多材料都包括涂料、涂层、电解处理、质量控制和表面形态控制等。
1、化学性质：材料表面和界面的化学性质决定了材料与环境和其他材料的相互作用。
在原位调查中，对于惰性材料表面来说，通常会添加吸附剂。
而对于吸附性强的材料，则需要避免被多种气体吸附。
2、物理性质：材料表面的物理性质包括表面能、界面弹性和热力学性质等。
表面能是表面与其他物质接触的热力学能量；而界面弹性和热力学性质是指材料表面和界面仲裁上的压力和热力学性质。
3、光电性质：材料表面的光电性质指的是材料表面的光学性能、光反应反应特性、光电转换能力等，这些性质直接影响到电子器件、光学材料、光电器件等。
4、机械性质：材料表面和界面的机械性质包括硬度、抗磨损性能、摩擦系数、强度等，对使用材料的工程性能以及基于该材料设计的装置的稳定性、寿命等具有重要的影响。
三、材料表面和界面性质的控制方法因为表面和界面的性质对材料的整体性能和应用至关重要，这里介绍几种控制材料表面和界面性质的方法。
材料的表面与界面
（2）贝尔比层：材料经抛光后，表面形成厚度约5-100nm的光亮而致密层，称为· 金属和合金的贝尔比层往往存在非晶、微晶和金属氧化物.贝尔比层坚硬并且具有 良好的耐腐蚀性. 机械加工后金属表面组织：氧化物层（10-100nm）-贝尔比层（5-100nm）-严重 畸变区（1-2μ m）-强烈畸变区-轻微畸变区
通过晶格的收缩或扩张而形成特殊排列的位错作为两相的过渡区.过渡区的位错称为失配位错.
多晶材料中的界面；（1）多晶材料中的相平衡 两个非共格相界的平衡： ①120︒<ψ <180︒时，第二相在母相中呈圆形，对母相不润湿，呈柱状分布； ②60︒<ψ <120︒时，第二相在母相三晶粒交界处沿晶界部分渗入； ③0︒<ψ <60︒时，第二相在母相三晶粒交界处形成三角状，随二面角减小铺展的越开； ④ψ =0︒时，第二相在母相的晶界区铺开；
旋转对称：旋转角θ =2π /n,n为正整数，称为旋转对称的滑移群：对某一直线作镜像反应后，再沿此线平行方向滑移 半个平移基失.镜像滑移群+点群→17种对称群，称为二位空间群. 原子的表面密度：单胞中某一表面上原子的总面积与该表面积之比.ρ =Aa/As （2）清洁表面：在真空中分开晶体，或将已有表面在真空中经过离子轰击、高温 脱附后得到的表面，这种表面没有吸附其它异类原子，只存在表面原子的排列变化 ①表面重构：形成晶体表面的悬空键的存在，使其处于高能不稳定状态，为了降低 表面自由能，表面原子的位置必然发生变化，这种变化的结果，使得表面原子的 平移对称性与理想表面显著不同，这种表面变化称为表面重构. ②表面弛豫：为了降低体系能量，表面上的原子会发生相对正常位置的上或者下 位移，表面原子的这种位移称为表面弛豫.其显著特征是表面第一层原子和第二层 原子之间的距离改变，越深入体相，弛豫效应越弱，并迅速消失. ③表面台阶结构：存在各种各样的缺陷：TLK模型，T指平台，L表示单原子高度的 台阶，K表示单原子尺度的扭折. （3）吸附表面：除了表面原子几何位置发生变化外，还通过吸附外来原子来降低 表面自由能.包括物理吸附(弱、快、无选择性)和化学吸附（强、慢、选择性）. 表面热力学：①表面自由能：自由能极图 ②表面自由能的各向异性影响因素：a.键能Eb； b.单位面积键的数量 ③晶体的稳定形状：表面自由能趋向最小，所以对于各向同性的液体来说，形状 总是趋于球形.定义体积恒定情况下表面自由能最小的形状为平衡形状. 对于各向异性的晶体来说，晶体的平衡形状就是自由能极图的最大内接多边形 实际表面：①表面粗糙度（表面不平整程度小于1mm时）R=Ar/Ag Ag为几何表面积；Ar为包括内表面在内的实际表面积 ②表面杂质的偏析（表面杂质浓度比体内大时）与耗尽（表面浓度比体内小时） 如果杂质原子在表面能使表面自由能降低，则形成偏析，反之形成耗尽； 由热力学条件得出、且偏析尺度为原子尺度（纳米级），称为平衡偏析； 实际上表面的偏析主要发生在几十纳米到几个微米的范围，这种偏析为非平衡 偏析，原因：表面区内存在许多空位、晶格畸变等缺陷，它们形成了明显的应力 场，并引起相应的畸变能，与主成分原子半径不同的各种杂质，进入畸变区域后， 将有利于畸变能的减少，使表面自由能降低，故形成各种非平衡偏析. ③金属与合金的表面组织受环境温度、氧气分压、合金组分浓度等的影响； 表面组织： （1）表面层晶粒尺寸变化：在切磨、抛光等机械加工时，产生大量的热，使表面
材料科学基础_第8章_材料的表面与界面
8.2.1 界面的空间自由度 ● 空间自由度是描述晶界两个相邻晶粒的相对取向。 ● 确定两个晶粒的相对取向最多需要5个自由度： --首先考虑坐标中初始位向一致的两个晶粒，沿坐标的某
一旋转轴u 互相旋转一个角度θ的情况，u 轴取向需要 2个变量（u 的3个方向余弦中的2个）。此时u 和θ三个
自由度决定了两晶粒的相对取向。 --对位向不一致的两个晶粒，晶界相对于其中一个晶体的
17
➢ 晶界特征 （1）晶界处点阵畸变大，存在晶界能。 （2）常温下晶界的存在会对位错的运动起阻碍运动，使塑
型变形抗力提高，使晶体（材料）的硬度和强度提高。 （3）晶界处原子具有较高的动能，且晶界处存在大量缺陷
。原子在晶界处扩散比晶内快得多。 （4）固态相变时易在晶界处形成新核。 （5）晶界上富集杂质原子多，熔点低 （6）晶界腐蚀速度比晶内快。 （7）晶界具有不同与晶内的物理性质。
忽略液体重力和粘度影响，则铺展是由固/气(SG)、固/液 (SL)和液/气(LG)三个界面张力所决定：
F LG cos SG SL SG SL LG cos
式中θ是润湿角；F 称润湿张力。 θ > 90°不润湿； θ < 90°润湿； θ = 0° 完全润湿。
（自由铺展）
润湿的先决条件是 S>G 。SL
4）固体的表面自由能和表面张力的测定非常困难。
9
8.1.4 固液界面与润湿 机械润滑、注水采油、油漆涂布、金属焊接、搪瓷坯釉、陶 瓷/金属的封接等工艺和理论都与润湿过程有关。 润湿的热力学定义：固体与液体接触后能使体系的吉布斯自 由能降低，称为润湿。
润湿形式： 附着润湿 铺展润湿 浸渍润湿
10
铺展润湿 概念：液滴落在清洁平滑固体表面的过程。
材料表面与界面
材料表面与界面材料的表面与界面性质对于材料的性能具有重要的影响。
材料的表面和界面性质是指材料的表面和与其它物质接触的界面上的性质，这些性质直接影响材料的力学、热学、光学等性能。
因此，研究材料的表面与界面性质对于材料科学和工程具有重要的意义。
首先，材料的表面性质对于材料的耐磨性和耐腐蚀性具有重要的影响。
材料的表面硬度、粗糙度、化学成分等都会直接影响材料的耐磨性和耐腐蚀性。
例如，通过表面处理可以提高材料的硬度和耐腐蚀性，从而延长材料的使用寿命。
因此，研究材料的表面性质对于提高材料的耐磨性和耐腐蚀性具有重要的意义。
其次，材料的界面性质对于材料的粘接性和界面传输性能具有重要的影响。
材料的界面粘接性和界面传输性能直接影响材料的结构强度和功能性能。
例如，在复合材料中，界面的结合强度和传输性能直接影响复合材料的力学性能和热学性能。
因此，研究材料的界面性质对于提高材料的粘接性和界面传输性能具有重要的意义。
此外，材料的表面与界面性质对于材料的光学性能也具有重要的影响。
材料的表面和界面对于光的反射、透射和散射等过程有重要的影响，这直接影响材料的光学性能。
例如，在光学器件中，材料的表面和界面质量直接影响器件的光学性能。
因此，研究材料的表面与界面性质对于提高材料的光学性能具有重要的意义。
综上所述，材料的表面与界面性质对于材料的性能具有重要的影响，包括耐磨性、耐腐蚀性、粘接性、界面传输性能和光学性能等方面。
因此，研究材料的表面与界面性质对于提高材料的性能具有重要的意义，这也是材料科学和工程领域的重要研究方向之一。
希望通过对材料的表面与界面性质的研究，可以为材料的设计、制备和应用提供重要的理论和实验基础，从而推动材料科学和工程的发展。
材料物理与化学材料表面与界面物理与化学概念梳理
材料物理与化学材料表面与界面物理与化学概念梳理材料物理与化学—材料表面与界面物理与化学概念梳理在材料科学与工程领域中，表面与界面物理与化学是一个重要的研究方向。
了解材料表面与界面的性质对于改良材料性能、开发新型材料以及提高材料的应用性具有重要意义。
本文将对材料表面与界面物理与化学的相关概念进行梳理。
一、表面与界面的定义与特点1. 表面的定义与特点表面是指材料内部与外部环境之间的界面，是材料与外界相互作用的主要区域。
表面具有以下特点：（1）表面具有较高的表面自由能，导致表面能量较高；（2）表面具有不规则的形貌特征，如微观粗糙度和凹凸不平等；（3）表面具有较低的占有体积，而占据材料总体积很少。
2. 界面的定义与特点界面是指两个不同相的材料之间的边界，不同相可以是不同的材料，或者同一材料的不同相。
界面具有以下特点：（1）界面能量通常高于体相能量；（2）界面存在着各种缺陷，如孪晶、晶粒边界、位错等；（3）界面对材料的力学、电学、光学等性质具有重要影响。
二、表面与界面物理的研究内容1. 表面物理的研究内容表面物理主要研究材料表面的结构、形貌以及物理性质等。
具体研究内容包括：（1）表面结构的分析与表征，如表面晶胞结构、表面晶格畸变等；（2）表面形貌的研究，如表面粗糙度、表面平整度等；（3）表面态的研究，如表面态密度、表面电子结构等。
2. 界面物理的研究内容界面物理主要研究不同相之间的界面结构、界面缺陷以及物理性质等。
具体研究内容包括：（1）界面结构的分析与表征，如界面原子排列、界面层间结合等；（2）界面缺陷的研究，如界面晶格错配、界面位错等；（3）界面电子结构的研究，如界面态密度、界面电子传输等。
三、表面与界面化学的研究内容1. 表面化学的研究内容表面化学主要研究材料表面的化学成分、表面反应以及表面吸附等。
具体研究内容包括：（1）表面成分的分析与表征，如表面含有的原子、分子及其吸附态等；（2）表面反应的研究，如表面催化反应、表面氧化还原反应等；（3）表面吸附的研究，如表面吸附物的类型、吸附等温线等。

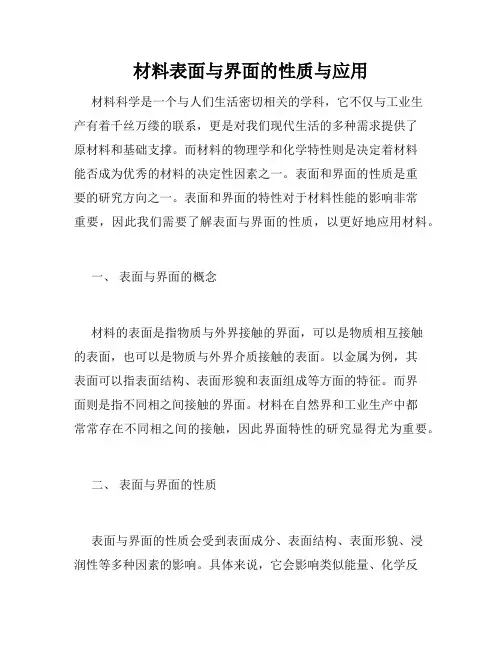

材料表面与界面的性质与应用
材料表面与界面的性质与应用材料科学是一个与人们生活密切相关的学科，它不仅与工业生产有着千丝万缕的联系，更是对我们现代生活的多种需求提供了原材料和基础支撑。
而材料的物理学和化学特性则是决定着材料能否成为优秀的材料的决定性因素之一。
表面和界面的性质是重要的研究方向之一。
表面和界面的特性对于材料性能的影响非常重要，因此我们需要了解表面与界面的性质，以更好地应用材料。
一、表面与界面的概念材料的表面是指物质与外界接触的界面，可以是物质相互接触的表面，也可以是物质与外界介质接触的表面。
以金属为例，其表面可以指表面结构、表面形貌和表面组成等方面的特征。
而界面则是指不同相之间接触的界面。
材料在自然界和工业生产中都常常存在不同相之间的接触，因此界面特性的研究显得尤为重要。
二、表面与界面的性质表面与界面的性质会受到表面成分、表面结构、表面形貌、浸润性等多种因素的影响。
具体来说，它会影响类似能量、化学反应、电荷效应、力学特性等多种物理、化学和力学等性质。
材料表面是材料与外界相接触的部分，所以表面化学和表面能量是表面特性的核心点。
通常情况下，表面的化学反应比体积更容易发生，因为表面原子没有被周围原子包围，所以在反应物分子到达表面时，其距离更近，进而导致表面原子与反应物相互作用，进行反应。
表面能量是指物质表面的自由能和内部的化学键能之和。
表面能量对于表面化学和物理性质有着决定性影响。
三、表面与界面的应用1. 表面涂层技术表面涂层技术不仅能实现对材料表面化学反应和表面能量的调控，还能使材料具有出色的耐磨性、耐腐蚀性和耐高温特性等。
经常用于工业生产的有自清洁防水表面涂层、生物医用涂层和磁性涂层等。
通过表面涂层技术，我们不仅能够增强材料的本身性能，还能降低材料配件之间的磨损，从而延长其使用寿命。
2. 纳米材料制备表面和界面影响着纳米材料的物理、化学特性以及材料的自组装行为等因素。
因此，纳米材料的制备不仅需要对材料的体内结构进行研究，也需要考虑其表面和界面特性。
材料表面与界面
表界面是由一个相过渡到另一个相的过渡区域。
若其中一相为气体，这种界面通常称为表面。
表面：在真空状态下，物体内部和真空之间的过渡区域，是物体最外面的几层原子和覆盖其上的外来原子和分子所形成的表面层。
表面层有其独特的性质,和物体内部的性质完全不同。
几何概念：表面是具有二维因次的一块面积，无厚度、体积。
界面：两个物体的相态相接触时的过渡区域，由于分子间的相互作用，形成在组成、密度、性质上和两相有交错并有梯度变化的过渡区域。
几何概念：它不同于两边相态的实体，有独立的相、占有一定空间，有固定的位置，有相当的厚度和面积。
弛豫；指表面层之间以及表面和体内原子层之间的垂直间距ds和体内原子层间距d0相比有所膨胀和压缩的现象。
可能涉及几个原子层。
重构：指表面原子层在水平方向上的周期性不同于体内，但在垂直方向上的层间间距d0与体内相同。
这种不平衡作用力使表面有自动收缩的趋势，使系统能量降低的倾向，由此产生表面张力以σ表示，称为表面张力，即：6=f/2l，6=dw/da，σ也可以理解为表面自由能，简称表面能。
例题：20℃时汞的表面张力为4.85×10-1 Jm-2，求在此温度及101.325 kPa 的压力下，将半径1mm的汞滴分散成半径10-5 mm的微小汞滴，至少需要消耗多少功？解：已知：σ＝4.85×10-1 Jm-2，r1=1mm, r2=10－5 mm，界面张力的热力学定义。
在恒温、恒压下研究表面性能，故常用下式表示。
广义表面自由能的定义：保持相应的特征变量不变，每增加单位表面积时，相应热力学函数的增值。
狭义表面自由能的定义：保持温度、压力和组成不变，每增加单位表面积时，Gibbs自由能的增加值称为表面Gibbs自由能，或简称表面自由能或表面能，用符号σ表示，单位为J·m-2。
表面张力与表面Gibbs自由能的异同：相同点：数值相同，量纲相同。
不同点：物理意义不同，单位不同。
例：试求25℃，质量m＝1g的水形成一个球形水滴时的表面自由能E1。
表面与界面知识点总结 -回复
表面与界面知识点总结 -回复
以下是表面与界面的知识点总结：
1. 表面：物质外部与空气、液体、固体等相接触的部分。
通常有分子层之称。
2. 界面：两种不同状态的物质相接触的部分，如气液界面、固液界面等。
3. 表面张力：液体表面对外界的张力。
液体分子内部相互吸引，表面上的液体分子则受到邻居分子的吸引力只能向内收缩，形成一个比内部压力高的膜状物。
例如水滴在菜叶表面停留就是因为水滴表面的张力与菜叶表面的张力相等而凝聚在菜叶上。
4. 比表面积：单位质量内所含有的分子数和面积，即面密度。
比表面积可以反映物质粒子间的作用力。
5. 吸附：物质表面吸附分子或离子的现象。
吸附可分为化学吸附和物理吸附，化学吸附是指吸附过程中发生化学反应，物理吸附是指吸附过程中没有化学反应。
6. 原子层沉积(ALD)：是指以原子为单位，将一种气态化合物分子逐层沉积在衬底表面的过程。
这种技术可以制备高质量、均匀、复杂的薄膜，并广泛应用于微电子、光电、生物等领域。
总之，了解表面和界面的知识对于化学、材料学等领域非常重要，能够帮助我们更加深入理解物质的性质、结构和相互作用关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料表面与界面
1、材料表界面对材料整体性能具有决定性影响，材料的腐蚀、老化、硬化、破坏、印刷、涂膜、粘结、化学反应、复合等等，无不与材料的表界面密切有关。
2、应用领域：a. 航空和航天器件； b.民用;c.特种表面与界面功能材料； d.界面是复合材料的重要特征。
3、隐形涂料：这种涂料含有大量的铁氧体粉末材料，依靠其自身自由电子的重
排来消耗雷达波的能量。
4、表面与界面概念：常把从凝聚相（固相、液体）过渡到真空的区域称为表面; 从一个相到另一个相之间的区域称为界面.
5、表界面尺寸：可以是一个原子层或多个原子层，其厚度随材料的种类不同而
不同。
6、在物质的气、液、固三态中，除了两种气体混合能完全分散均匀而不能形成
界面外，三种相态的组合可构成五种界面：液－气，液－液，固－气，固－液，固－固。
7、物质的分类。
从形态上：固体，液体，气体，胶体，等离子体。
从结构上：
晶体，无定形。
8、固体表面的分类：理想表面；清洁表面（高温热处理，离子轰击加退火，真
空解理。
真空沉积。
场致蒸发等）。
吸附表面。
9、清洁表面发生的常见重要物理化学现象：(a)表面弛豫；（b）重构；(c) 偏析又称偏聚或分凝；(d)台阶化；(e) 形成化合物；(f)吸附
10、表面处离子排列发生中断，体积大的负离子间的排斥作用，使C1-向外移动，体积小的Na+则被拉向内部，同时负离子易被极化，屏蔽正离子电场外露外移，
结果原处于同一层的Na+和C1-分成相距为0.020 nm的两个亚层，但晶胞结构基本没有变化，形成了弛豫。
11、重构：表面原子重新排列，形成不同于体相内部的晶面。
12、偏析又称偏聚或分凝指化学组成在表面区域的变化但结构不变。
13、台阶化表面附近的点阵常数不变，晶体结构也不变，而形成相梯度表面。
14、形成化合物：指表面化学组成和结构都发生改变，在表面有新相生成。
15、吸附指表面存在周围环境中的物种。
分类：物理吸，附和化学吸附。
16、物理吸附：外来原子在固体表面上形成吸附层，由范德华力作用力引起，则此吸附称为物理吸附。
特点：物理吸附过程中没有没有电子转移、没有化学键的生成和破坏，没有原子重排等等，产生吸附的只是范德华力。
物理吸附的作用力是范德华力，包括：定向力/偶极力、诱导力、色散力；作用力。
17、化学吸附：外来原子在固体表面上形成吸附层由化学键作用力引起，则此吸附称为化学吸附。
特点：表面形成化学键；有选择性；需要激活能；吸附热高（21- 42 KJ/mol）。
吸附的物种可以是有序=也可以是无序=吸附在表面，也可以是单层=，也可以是多层=吸附。
因表面的性质和被吸附的物种而定。
18、表面产生吸附的根本原因：（1）电荷在凝聚相表面发生迁移，包括负电荷的电子迁移和正电荷的离子迁移。
（2）表面存在可以构成共价键的基团：A、过渡金属原子空的d轨道如Pt(5d96s1)；B、化学反应成键。
19、固体的表面特性：①表面粗糙度r : 实际表面积与光滑表面积之比值。
表面粗糙度测定方法:1)干涉法：适合测量精密表面；2)光学轮廓法；3)探针法；4）比较法；5）感触法。
20、干涉法：空间的多束光传播时,在它们的重叠区域会发生干涉,两束光迭加后其光强的分布并非均匀,光强随光程差D 的变化按余弦规律变化,从一个亮条纹到另一个亮条纹, 具有相同光程差的点必然分布在同一条纹上. 因此，只要知道光波的波长就可以测得表面微观不平度。
21、在研究多孔固体物理吸附时，常常出现逐渐增加气体压力时得到的等温线与吸附后逐渐降低压力时得到的脱附等温线不相重合，这就是所谓的滞后现象。
滞后圈存许多不同的形状，分别对应于不同的孔结构。
22、Θ=（bp ）/(1+bp)=V/Vm ；此式称为Langmiur 吸附等温式，b 称为吸附系数。
以p/V~p 作图，可得一直线，从直线的斜率和截距可以求出Vm 和b 。
1、扩散是材料中存在有浓度梯度时产生的原子定向运动。
2、扩散机理：在固体中原子扩散, 主要通过原子利用缺陷位置进行运动。
如填隙原子、空位和原子团互换位置。
3、表面扩散分类：(a)原子浓度梯度引起的表面扩散；(b)毛细管作用力引起的表面扩散。
4、表面张力也可以理解为系统增加单位面积时所需做的可逆功，也可以理解为表面能。
5、把两本体相的界面，从其平衡位置可逆地分离到无限远时则需做一份外功，称之为粘附功。
6、拉普拉斯方程：r p /2。
表面弯曲的液体在表面张力作用下受到一定的附加压力，附加压力的大小总是指向曲率中心。
7、液体的表面和界面张力的测定方法，有液滴法、悬滴法、毛细管上升法、气泡最大压力法、滴重法、吊片法和环吊法等等，原则上也适应于测定熔融和液态高聚物的表面张力。
8、影响界面张力的因数：①温度增高，表面张力下降。
②两相极性相同时，表面张力越小；③分子量
9、固体表面张力的测定方法：1）Zisman 法；2）熔体表面张力外推至室温方法。
1、润湿作用是一种流体置换表面上另一种流体的过程。
润湿作用主要是指液体取代固体表面上的空气。
2、固体表面三种润湿过程：（a ）粘附润湿(b)铺展润湿(c)浸渍润湿。
3、沾湿过程：失去一个“液-气”界面和一个“固-气”界面，形成一个“固-液”界面。
4、浸湿过程：将固体浸入到液体中谓之浸湿。
“气-固”界面为“液-固”界面所取代。
5、铺展润湿：将一滴液体置于固体表面上，在恒温恒压条件下，液滴在固体表
面上自动展开形成液膜的过程谓之铺张润湿。
固气界面消失而形成了“固-液”界面和“液-气”界面。
6、杨氏方程和接触角：lg /)(cos sl sg 。
粘湿：180°，Wa 0。
浸湿：90°，Wi 0。
铺展：θ=0或不存在，S ≥0 。
θ>90°为不润湿；θ<90°为润湿，且θ愈小润湿就愈好，θ＝0时为完全润湿。
7、影响固体表面润湿行为的主要因素：①与构成表面材料本身的物理化学特性
有关；②与构成表面形貌和结构密切相关；③与外部条件有关如温度等。
8、θ＜90°时，θ'＜θ，即在润湿的前提下，表面粗糙化后θ' 变小，更易为液体所润湿。
θ＞90°时，θ'＞θ，即在不润湿的前提下，表面粗糙化后θ'变大，更不易为液体所润湿。
9、在固-液界面扩展过程中存在一个前进角，以θa 表示，和收缩后的接触角称为后退角，以θr 表示．一般，前进角往往大于后退角，两者之差值(θa-θr)称为接触角滞后现象。
10、引起接触角滞现象的原因：固体的表面粗糙不平、不均匀、表面受污染等。
11、高能表面材料的表面张力远远大于一般液体的表面张力．因此，一般液体均能在高能表面上自动铺展润湿。
12、低能表面的润湿规律：只有表面张力等于或小于固体的c 值的液体才可能在该固体表面铺展润湿。
13、接触角的测定方法：①躺滴法/投影-切线法；②吊板法；③Bartell 静态法，称：位移压力法；④Washburn 动态法。
1、材料结构和性能的表征：材料的形貌、化学组成、相组成、晶体结构、缺陷等。
2、表征材料形貌的仪器：光学显微镜；扫描电子显微镜；原子力显微镜；扫描隧道显微镜；透射电子显微镜；高分辨率透射电子显微镜。
3、检测化学组成的仪器：X-Ray 光电子能谱, 测组成和价态；红外光谱；核磁共振谱。
4、检测相组成、晶体结构:X-ray 衍射；拉曼光谱；精细X-ray 衍射谱。
5、表面、界面、薄墨中的偏析、吸附扩散、粘附等特性用俄歇电子谱;二次离子质谱;离子散射谱检测。
6、扫描电子显微镜（SEM ）主要特点：①电磁物镜的特点；②高真空下观察样品形貌；③样品分辨率高；④样品需要导电，对于不导电的样品需要先溅射上一层金或者铂金；⑤环境扫描电镜。
7、TEM 特点：①电子透过样品有散射和衍射等现象；②电磁物镜的特点；③高真空下观察样品形貌,对于不同材料在同一聚集体中显出不同的衬度，是研究符合材料非常有效的手段；④样品分辨率高；⑤样品不需要导电。
8、扫描隧道显微镜（STM ）特点：①只能得到表面的微结构,不能得到成分；②分辨率可达：0.1 ～0.01 nm ；③可以在真空、大气、溶液条件下进行表面分析，图象的质量与针尖非常密切相关；④样品要有一定的导电性。
布拉格方程：n d hkl sin 2。
9、Raman （拉曼）效应产生于入射光的电场与介质表面上振动的感生偶极子的相互作用，导致分子的旋转或振动模式的跃迁变化。
特点：①Raman 光谱研究分子结构时与红外光谱互补；②Raman 光谱研究的结构必需要有结构在转动或者振动过程中的极化率变化（红外光谱研究的结构必需要有有结构在转动或者振动过程中偶极矩差异）；③可以测定物质的晶体结构和晶相判断，但只能是研究光能到达的表面区域；④样品可以是固态、液体或者气体。
10、光电发射定律：当能量为hv 的光激发原子或者分子时，光子的能量被吸收，。
