任务1：电话通信网的组成
知识链接1：电话通信网的定义、分类、特点和 基本组成 学一学：电话通信网的基本组成 电话通信网组成: 1、用户终端设备 电话网中的用户终端设备即电话机，将用户 的声音信号转换成电信号或将电信号还原成声音 信号。 2、交换设备 电话网中的交换设备称为电话交换机，主要 负责用户信息的交换。 3、传输设备 传输系统负责在各交换点之间传递信息。
任务1：电话通信网组成
任务2：数据通信网组成
任务3：综合业务数字网（ISDN）的组成
通信网构成及网络监控、管理的知识 任务1：电话通信网的组成
工作任务单
序号 1 2 工作内容 电话通信网的定义、分类、特点和基本组成 电话通信网的组网要求、分级结构
任务1：电话通信网的组成
看一看： 电话通信网体系结构
知识链接2：电话通信网的组网要求、分级结构
看一看：电话通信网的几种网状结构
常见的几种网状结构
知识链接2：电话通信网的组网要求、分级结构
记一记：电话通信网的组网要求 对组建电话网的要求如下： （1）保证网内每个用户都能任意呼叫网内的其 它用户； （2）保证满意的服务质量； （3）能不断适应通信新业务和通信新技术的发 展； （4）投资和维护费用尽可能低。
知识链接2：电话通信网的组网要求、分级结构
看一看：电话通信网的分级结构
五级电话网分级结构
知识链接2：电话通信网的组网要求、分级结构
看一看：电话通信网的分级结构
国际入口局
长 途 电 话 网
DC1
DC2
本 地 网
Tm
端 局 DL
用户
三级电话网分级结构
知识链接2：电话通信网的组网要求、分级结构
知识链接2：电话通信网的组网要求、分级结构
学一学：我国电话网的等级结构 2、长途电话网 长途电话网简 称长途网，长途电 话通信网的任务是 完成国内、国际任 何两个用户之间的 长距离通话。
A省 B省 DC1 省际平面
省内平面 DC2
知识链接2：电话通信网的组网要求、分级结构
学一学：我国电话网的等级结构 本地网的编号方法： 本地号码＝局号＋用户号码 本地号码可根据本地网的规划容量采用适当的编号位 长。 长途网的编号方法： 国际电联（ITU）规定国际电话号码总长度不大于12 位，而我国的国家号码为86，所以我国国内号码总长度不 大于10位，其编排方法为： 国内号码＝国内长途字冠（0）＋长途区号＋本地号码 国际号码＝（00）＋国家号码＋长途区号＋本地号码 长途区号：直辖市及大区城市为2位号码，其他大、中、 小城市为3位号码。
学一学：我国电话网的等级结构
我国电话网三级分级结构
知识链接2：电话通信网的组网要求、分级结构
学一学：我国电话网的等级结构
电话网分级结构示例图
知识链接2：电话通信网的组网要求、分级结构
学一学：我国电话网的等级结构
1、本地网 本地电话网简称 本地网，指在同一 长途编号区范围内， 有终端设备、传输 设备和交换设备等 组成的网络。
电话通信网体系结构图
任务1：电话通信网的组成
知识链接1：电话通信网的定义、分类、特点和基本组成
知识链接2：电话通信网的组网要求、分级结构
知识链接1：电话通信网的定义、分类、特点和 基本组成 看一看：电话通信网组成结构
电话通信网组成结构图
知识链接1：电话通信网的定义、分类、特点和 基本组成 记一记：电话通信网的定义、分类、特点

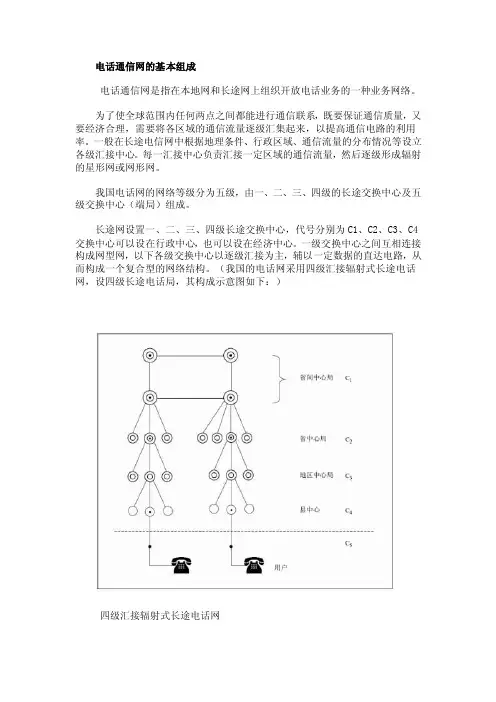

电话网的组成
电话通信网的基本组成电话通信网是指在本地网和长途网上组织开放电话业务的一种业务网络。
为了使全球范围内任何两点之间都能进行通信联系，既要保证通信质量，又要经济合理，需要将各区域的通信流量逐级汇集起来，以提高通信电路的利用率。
一般在长途电信网中根据地理条件、行政区域、通信流量的分布情况等设立各级汇接中心。
每一汇接中心负责汇接一定区域的通信流量，然后逐级形成辐射的星形网或网形网。
我国电话网的网络等级分为五级，由一、二、三、四级的长途交换中心及五级交换中心（端局）组成。
长途网设置一、二、三、四级长途交换中心，代号分别为C1、C2、C3、C4交换中心可以设在行政中心，也可以设在经济中心。
一级交换中心之间互相连接构成网型网，以下各级交换中心以逐级汇接为主，辅以一定数据的直达电路，从而构成一个复合型的网络结构。
（我国的电话网采用四级汇接辐射式长途电话网，设四级长途电话局，其构成示意图如下：）四级汇接辐射式长途电话网1） C1局，大区中心局，也称省间中心局，共8个，包括上海、北京、广州、南京、沈阳、西安、成都、武汉。
其职能是琉通该交换中心服务区的长途话务，包括长途去话，长途来话和转话业务。
2） C2局，省中收局，共32个，包括除C1所在城市以外的各省会城市，其职能是疏通该交换中心服务区域内的长途去话、长途来话和转话业务。
3） C3局，地区中心局，其职能是疏通该交换中心服务区的长话业务，包括长途去话、长途来话和转话业务。
全国共有约350个C3局。
4） C4局，它是长途自支交换网的最低级交换中心，即县长途交换中心，其职能是疏通本交换中心服务区的长途业务。
全国约有2200个C4局。
从安全可靠、经济合理地原则出发，对我国长途电话有如下基本要求：A） C1局个个直接相连，具有直接路径，形成格形网的制成品扑结构，保证了各大区之间具有直达通路。
B） C1局内向本大区内所有C2局辐射，用低呼损直达电路群连接。
C） C2局向本省内所有C3局辐射，用低呼损直达电路群连接。
《程控交换原理》练习题含答案
一、填空题：（1×20=20分）时分接线器在输出控制方式中CM单元里填写的是话音信号在SM上的读出地址；在输入控制方式中CM单元里填写的是话音信号在SM上的写入地址。
对程控交换机的运行软件的要求是实时性、并行性和不间断性。
用户摘挂机识别的扫描周期为100-200ms，扫描结果若是∧LL=1表示SCN摘机。
输入控制工作方式的T接线器的话音存储器是按_顺序读出方式工作的。
PCM32系统中，每帧时长为１２５μs。
时间接线器主要由话音存储器和控制存储器(CM)两部分组成。
在程控数字交换机中，程序划分为故障级、周期级和基本级3个执行级别，其中故障级程序的执行优先级最高。
二、选择题：（1×20=20分，请把正确答案填入下表格内）1．在PCM系统中，抽样频率（d）A 300hz B500hz C800hz D8000hz2．若每条HW线均为PCM基群（8端），则HW2TS5位于复用线上的TSX，其中X=（c）A74B73C42D413．程控交换机的控制系统由（c）组成。
A．处理机、交换网络、输入/输出接口B.处理机、交换网络、存储器C.处理机、存储器、输入/输出接口D.处理机、交换网络、中继接口4．在基本级、周期级、故障级这三种任务中，（c）优先执行的级别最高。
A．基本级B.周期级C.故障级5．对DTMF双音频号码的扫描周期是（b）A.8msB.16msC.96msD.200ms6．用户接中电路物七项功能用英文缩写字母可表示为（a）A．BORSCHT B.BOXSCTC.BURSCPTD.BORSKHT9．以下程序中，（b）属于交换机的时钟级程序。
A.摘机处理（基本级）B.摘机识别C.号码分析（基本级）D.号码处理（基本级）12．摘、挂机扫描程序是（b）程序。
A．基本级B．时钟级C．进程级D．故障级13．在交换机软件中优先级最高的程序是（a）A、故障级程序B、信令接收及处理程序C、分析程序D、时钟级程序15．在交换机软件中优先级最高的程序是（a）A、故障级程序B、信令接收及处理程序C、分析程序D、时钟级程序19．程控交换机中时钟中断可以被（c）中断插入。
电话网的网络结构以及路由选择基础
电话网的网络结构以及路由选择运营支持中心网管部我们将从以下三个方面展开讨论：¾电话网的网络结构¾路由及路由选择¾通信网中的衰减电话网的网络结构一、电话网的等级结构1、等级结构的概念等级结构的电话网一般是复合形网。
复合形网就是集合了树形、网孔形、星形等多种基本网络架构。
在实际的应用中会根据不用的情况，灵活的采用不同的组网方式。
2、影响等级结构级数选择的因素全网的服务质量例如接通率、接续时延、传输质量、可靠性等；全网的经济性即网的总费用我国五等级电话网结构我国五等级电话网结构二、长途网及其结构演变长途网－－长途电话网组成：长途交换中心、长市中继和长途电路组成。
功能：用来疏通各个不同本地网之间的长途话务。
长途网及其结构演变1、四级长途网的网路结构四级长途网的网路结构说明：C1为大区中心，也称省间中心；C2为省交换中心，设在省会城市；C3为地区交换中心；C4为县长途交换中心，是长途终端局。
2、多级网路结构存在的问题就全网服务质量而言：¾转接段数多¾可靠性差此外，全网网路管理、维护运行复杂；不利于新业务网开放和支撑网建设。
3、二级长途网的网路结构我国的长途网正由四级向两级过渡：C1，C2间直达电路的增多－－合并为DC1，高平面网（省际平面）C3扩大本地网形成－－C3称为DC2，低平面网（省内平面）二级长途网的网路结构二、长途网及其结构演变各级长途交换中心的职能：DC2：汇接所在本地网的长途终端话务。
DC1：汇接所在省的省际长途来话、去话话务，以及所在本地网的长途终端话务。
二、长途网及其结构演变长途交换中心的等级设置原则：直辖市本地网内设一个或多个长途交换中心时，一般设为DC1。
省会本地网内设一个或者两个长途交换中心时，均设为DC1；设三个及三个以上长途交换中心时，一般设两个DC1和若干个DC2。
地（市）本地网内设长途交换中心市，所有的长途交换中心均为DC2。
现代通信网课件02第2章固定电话网
用分区单（双）汇接结构。
2.4 固定电话网的路由选择
1. 含义 P20 网路中任意两个交换中心之间建立一个
呼叫连接或传递信息的途径。
B
A
C
图2-7 路由示意图
2.4 固定电话网的路由选择
2. 路由分类 P20
2.4 固定电话网的路由选择
2.3 固定电话网的组成和结构
三、本地网 1. 本地网的类型 扩大本地网的类型有两种： 特大和大城市本地网
天津、广州，深圳 中等城市本地网
地市级本地网
2.3 固定电话网的组成和结构
三、本地网 2. 本地网的交换中心及职能 本地网内可设置端局和汇接局。 ➢ 端局通过用户线与用户相连 ➢ 汇接局与所管辖的端局相连
2.1 电话网的基本概念
二、电话网的分类 P14
（1）按通信传输介质分 可分为有线电话网、无线电话网等。 （2）按通信传输信号形式分 可分为模拟电话网和数字电话网。 （3）按通信服务区域分 可分为农话网、市话网、长话网和国际网等。 （4）按通信服务对象分 可分为公用电话网、保密电话网和军用电话网等。 （5）按通信活动方式分 可分为固定电话网和移动电话网等。
2.3 固定电话网的组成和结构
一、固定电话网的等级结构 1. 等级结构的概念 P15
就全国范围内的电话网而言，很多国家采用等级结构。
等级结构就是把全网的交换局划分成若干个等级，最高 等级的交换局间则直接互连，形成网形网。而低等级的 交换局与管辖它的高等级的交换局相连、形成多级汇接 辐射网即星形网。
省会本地网内设一个或者两个长途交换中心 时，均设为DC1；设三个及三个以上长途交换中 心时，一般设两个DC1和若干个DC2。
移动通信系统的基本网络结构
移动通信系统的基本网络结构移动通信系统是由多个电子元件和网络组成的高度复杂系统，在这个系统中，包括了无线电信号、数字信号处理、计算机网络等许多的技术学科领域交织在一起。
移动通信系统的基本网络结构是由多个部分构成的。
本文将会介绍这些部分。
移动通信系统的基本网络结构移动通信系统的基本网络结构主要由以下几部分构成：1.移动终端（Mobile Station）移动终端是指移动电话、手持终端等可以随身携带的电子设备。
移动终端通常由发射器、接收器、微处理器和电池等部件构成。
通过这些部件，移动终端可以和移动通信基站建立通信连接，并进行语音、短信、图像、数据、视频等信息的传输。
2.移动电话交换机（Mobile Switching Center）移动电话交换机属于移动通信系统中的核心组件，它的主要作用是实现多个移动终端之间的连接。
移动电话交换机负责对来自移动终端的请求进行路由选择、信号调度、媒体转换和媒体控制等处理操作，同时也支持用户管理、收费和计费等功能。
3.基站控制器（Base Station Controller）基站控制器主要是负责对移动终端和移动电话交换机之间的通信进行控制和管理。
基站控制器可以同时控制多个基站，而且还可以支持移动终端的鉴权、位置跟踪和流量控制等功能。
4.基站（Base Transceiver Station）基站是与移动终端进行通信的设备，它通常由天线、收发器、基带处理器和电源等部件组成。
当移动终端向基站发送信号时，基站会将接收到的信号转发到其他基站或移动电话交换机，以便实现跨网络的通信。
5.业务支持系统（Business Support System）业务支持系统主要是用于支持移动通信系统的在线计费、帐单管理、客户关系管理和业务分析等业务操作。
通常，业务支持系统包括客户管理、资产管理、服务管理、订购管理等多个子系统，可以为移动终端提供各类付费服务，同时还能够协助管理运营商在各个领域的业务运营。
通信网的组成
通信网的组成（用户通信终端）（物理传输链路）（链路的汇聚点）通信网分类（固定电话网）（移动通信网）（A TM网络）（局域网）网络有（子网）：（A TM网络）（X2.5分组数据网）（PSTN公用电话交换网）（ISDN综合业务数字网）（移动通信网|卫星通信网）（FDDI光纤分布式数据接口环网）（局域网）（高速骨干核心网）数据传输链路：在物理传输媒介上利用一定的传输标准形成的传输规定速率（和格式）的数据比特通道。
数据传输链路分为（接入链路）（网络链路）接入链路的形式（Modem链路）（xDSL链路）（ISDN链路）（无线链路）（局域网链路）网络链路的形式（帧中继）（SDH）（WDM）数据传输网络的功能：通过网络中的交换机（或路由设备）为运载用户业务的分组，选择合适的传输链路，从而使这些分组迅速可靠地传送到目的用户。
数据传输网络有（分组交换网）（A TM网）全网互连基本条件（全网统一编址）（路由算法）通信协议：通过通信信道和设备互连起来的多个不同地理位置的数据通信系统，要使其能协同工作实现信息交换和资源共享，它们之间必须具有共同的语言。
交流什么、怎样交流及何时交流，都必须遵循某种互相都能接受的规则。
运输层协议（TCP）（UDP）应用层协议（文件传送协议FTP）（简单邮件传送协议SMTP）（远程登录协议TELNET）（域名服务DNS）（网络新闻传送协议NNTP）（超文本传送协议HTTP）（简单网络管理协议SNMP）三种组帧方式（面向字符的组帧技术）（面向比特的组帧技术）（采用长度计数的组帧技术）常用的检错方法（奇偶校验）（循环冗余校验CRC）自动请求发端重发ARQ：收端收到一帧后，经过CRC检验，如果发现该帧传输有误，则通过反馈信道以某种反馈规则通知发端重复上述过程，直到收端收到正确的帧为止。
保证自动重传协议的（正确性）（有效性）返回n-ARQ：发端在没有收到对方应答的情况下，可以连续发送n帧。
收端仅接收正确且顺序连续的帧，其应答中的RN表示RN以前的所有帧都已正确接收。
现代交换原理 (8)
2
虚电路不同于电路交换中的物理连接，而是逻辑连 接。虚电路并不独占电路，在一条物理线路上可以同 时建立多个虚电路，以达到资源共享。
虚电路方式在一次通信过程中具有呼叫建立、数据 传输和释放呼叫三个阶段，有一定的处理开销，但一 旦虚电路建立，数据分组按照已建立的路径通过网络， 分组能按照发送顺序到达终点，在每个中间节点不需 要进行复杂的选路，对数据量较大的通信效率高。但 对故障较为敏感，当传输链路或交换节点发生故障时 可能引起虚电路的中断。
铃装置。其主要功能是完成信令的发送与接收。 转换设备-叉簧，其主要功能是使用户线在通话设
备与振铃设备之间转换，接通或断开用户直流环路。
二）电话机的基本工作原理
按照发出信号的方式，电话机可分为拨号脉冲电话 机和双音多频DTMF电话机。 1、拨号脉冲电话机的工作原理
挂机状态
振铃状态
摘机状态
拨号状态
三
3-9
X1
（ 三 或 3-9
X2
四）
X1=1、3、5、7、9
X2=0、2、4、6、8
x
x
X（或
不存在）
(1) 国际长途呼叫
是指发生在不同国家之间的电话通 信，需要两个或更多的国家通信网的配 合完成。 国际自动拨号程序为： 00＋国家号码＋被叫国的国内有效号码
其中 ‘00’为国际长途字冠，国家号 码采用不等位编号制度，由1-3位组成
分组交换利用存储——转发的方式进行交换。 在分组交换方式中，首先将需传送的信息划分为一 定长度的分组，并以分组为单位进行传输和交换。 在每个分组中都有一个3-10个字节的分组头，在分 组头中包含有分组的地址和控制信息，以控制分组信 息的传输和交换。
现代交换原理简答题及答案
现代交换原理简答题及答案1.通信网由那些部分组成？答：交换设备、终端设备、传输设备。
2.电话网提供的电路交换方式的特点是什么？答：资源独占性。
通信前,必须在欲通信的双方建立一条电路,然后进行通信。
完成通信后，释放该电路。
只有当本次通信过程所占用的相关电路释放后，其它通信过程才可占用这些资源。
3.数据通信与话音通信的主要区别。
答：1通信对象不同：前者是计算机之间或人与计算机之间的通信，需要严格定义通信协议和标准；后者是人和人之间的通信。
2通信的平均持续时间和通信建立请求响应不同：99.5%的数据通信持续时间短于电话平均通信时间，其信道建立时间也短于电话通信。
3通信过程中信息业务量特性不同：电话量级在32kb/s,而数据从30b/s到1Mb/s。
4.为什么分组交换是数据通信的较好的方式？答：1可向用户提供不同速率、不同代码、不同同步方式、不同通信控制协议的数据终端间的灵活通信。
2 线路利用率高，动态统计复用。
3 可靠性一般在10-10以下 4较经济5.宽带交换技术主要有哪些？答：快速电路交换、快速分组交换——帧中继、异步传送模式(ATM)、IP交换和标记交换。
6.为什么光交换技术是未来发展的方向？答：1 长途信息传输中，光纤占了绝对优势2用户环路光纤化 3省去了光电变换，减少了光电变换损伤，可提高信号交换的速度。
7、为什么将同步时分复用信道称为位置化信道？而将统计时分复用信道称为标志化信道？答：1 因为在同步时分复用信道中，根据信号在时间轴上的位置，便可知是第几个话路，也就是说它对同步时分复用信号的交换实际是对话路所在位置的交换。
2 因为统计时分复用信道中，把需要传送的信息分成很多小段，称为分组，每个分组前附加标志码，标志要去哪个输出端，即路由标记。
各个分组在输入时使用不同时隙，虽然使用不同时隙，但标志码相同的分组属于一次接续。
所以，把它们所占的信道容量看作一个子信道，这个子信道可以是任何时隙。
这样把一个信道划分成了若干子信道，称为标志化信道。
现代通信技术课后答案
现代通信技术考试试题2导读：现代通信技术考试试题，1.16.下列（C）不属于有线通信，1.17.通信网上数字信号传输速率用（E）来表示，1.18.光纤通信（C）的特点正适应高速率、大容量数字通信的要求，2.24．在时分复用通信中，最精确、最常用的的检错技术码是（D）, A.实现标准通信B.网络功能模块化，远距离越洋通信和电视转播大都采用（C）通信系统，5.21.卫星通信的多址方式是在（D）信道上复用的，可将通信分为（模拟通现代通信技术考试试题一. 选择题1.15.国际电信联盟的英文缩写是（ C）。
A.IEEEB.ISOC.ITUD.IEC1.16.下列（C ）不属于有线通信。
A.双绞线B.同轴电缆C.红外线D.光纤1.17.通信网上数字信号传输速率用（ E ）来表示，模拟信号传输速率用（C ）来表示。
A.bitB.byteC.HzD.dBE.bit/sF.byte/sG.volt/s1.18.光纤通信（C ）的特点正适应高速率、大容量数字通信的要求。
A.呼损率低B.覆盖能力强C.传输频带宽D.天线增益高1.21.PCM30/32基群方式属于（B ）。
A.FDMB.TDMC.WDMD.SDM1.22.在30/32路PCM中，一复帧有（D ）帧，一帧有（B ）路时隙，其中话路时隙有（A ）路。
A.30B.32C.18D.16E.14F.121.23.在30/32路PCM中，每帧的时间为（B ）us,每个路时隙的时间为（C ）us,每个位时隙为（E ）us。
A.100B.125C.3.9D.3.125E.0.488F.0.391.24.在时分复用通信中，在接收端产生与接收码元的时钟频率和相位一致的时钟脉冲序列的过程称为（ A）。
A.位同步B.载波同步C.帧同步D.群同步1.25.在正交调幅（QAM）中，载波信号的（A ）和相位被改变。
A.振幅B.频率C.比特率D.波特率1.26.检错法中，为了检验多位差错，最精确、最常用的的检错技术码是（D）。
电话通信网解析
●单局制市话网只有一个公用电话局，各电话用户通过 用户线与公用电话局的交换机相连，用户小交换机通 过中继线与公网交换机相连，长途业务通过长途中继 线送到长途电话局，特服业务由专线与公网交换机相 连。
●单局制市话网的结构：
2. 多局制市话网 ●当用户量较多时，就要分区建立分局，构成多局
的特点，事先编出按时间段区分的路由选择表， 自动选择路由。 ●路由选择不是随机的，而是事先安排的顺序。
8.1 概述
2. 无级动态网的动态选路方式 （3）实时选路方式 ●对每个交换局的中继路由忙闲表采用一定的算
法，然后决定选哪一条路由。 ●每个交换局都有一张忙闲状态表，用来说明该
交换局和其他交换局的路由有否空闲。通常用 “0”表示忙，用“1”表示空闲。
（3）迂回路由 ●所谓迂回路由是指通过其他局迂回的路由，它由部分
基干路由和直达路由组成。 ●当高效直达路由忙时，其溢出话务量由迂回路由疏通。 2. 路由选择原则 ●所谓路由选择顺序，是指当两个交换中心的高效直达
路由忙，话务量溢出时，要选择迂回路由的顺序。 ●长途路由选择顺序的原则
■ 先选直达路由 ■ 次选迂回路由 ■ 最后选基干路由
汇接区各有自己的汇接局，它们将本区的汇接局作为 主汇接局，将另一个汇接区的汇接局作为辅汇接局。 ●主汇接局采用去话汇接，辅汇接局采用来话汇接。
8.4.2 市内电话网
●市内电话网的结构与城市的大小有着密切的关系。小 城市一般只设一个电话局；中等城市设较少数量的电 话分局，并一般以网状网形式建立局间中继线；而大 城市设的电话分局数量较多，通常采用复合网形式建 立局间中继线。
■ C1级是大区中心，全国共有6个 ■ C2级是省中心，全国共有30个 ■ C3级是地区中心，全国共有350多个 ■ C4级是县中心，全国共有2200多个
