有源信号与无源信号的区别
有源信号与无源信号区别
有源和无源：
有源和无源是对AI来说的.如果现场仪表需要DCS卡件向它提供24V 电源,那么此仪表对DCS来说是无源信号，反之,如果现场仪表其他地方已经向它提供了24V电源，不需要DCS卡件提供，此现场仪表就称为有源信号.有源与无源信号接线不同。
有源信号和无源信号：
有源、无源信号一般是针对电流信号而言，如4~20mA。
有源、无源是看提供4～20mA信号的那台设备是否有独立的工作电源线，如果有（220vAC或24VDC)，则它输出的信号为有源信号，否则为无源信号.对于有源信号的采集很简单，只要采集设备输入接口的正端和负端分别对应4~20mA信号源设备的正端和负端就可以了.对于无源信号的采集，需要注意了，因为提供无源信号的那台设备（假设A设备）没有独立的工作电源,当它需要输出4～20mA信号时,它的工作电压需要外部设备来提供。
因此，采集信号的设备（假设B设备）往往要求有配电功能，如配有24VDC输出的，当它采集4～20mA信号时就可以同时提供24VDC给A设备。
如果B设备没有配电功能,当它采集A设备的信号时,我们可以串一个24VDC电源，也是可以的,但是一定要按照厂家提供的接线图来接线。
两线制、三线制、四线制仪表信号:
两线制仪表是没有接电源的线，即它们没有独立的工作电源，电源需要外部引入。
它们的两根线既要传输电源有要传输信号。
它们传输的信号称为无源信号。
三线制仪表，有电源正端线,信号正端线，而电源的负端及信号的负端共用一根线，即三根线.它们的输出信号称为有源信号.
四线制仪表，其中两根线接电源正端和负端,另外两根线是输出信号的正端和负端。
它们的输出信号称为有源信号。
有源信号无源信号

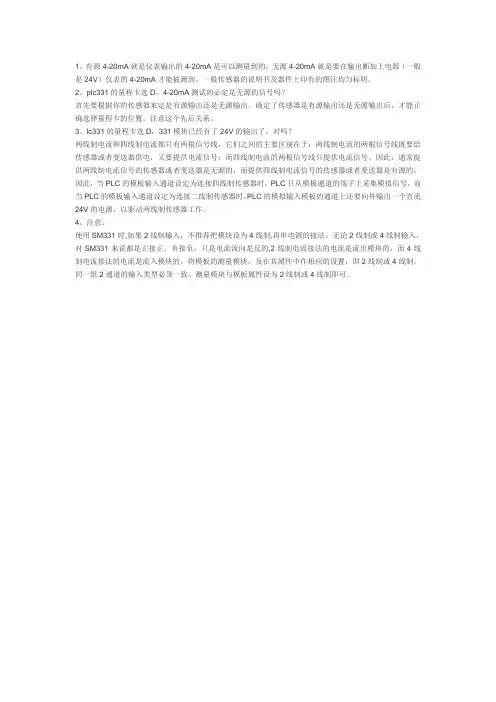

1、有源4-20mA就是仪表输出的4-20mA是可以测量到的；无源4-20mA就是要在输出断加上电源（一般是24V）仪表的4-20mA才能被测到。
一般传感器的说明书及器件上印有的图注均匀标明。
2、plc331的量程卡选D，4-20mA测试的必定是无源的信号吗？
首先要根据你的传感器来定是有源输出还是无源输出。
确定了传感器是有源输出还是无源输出后，才能正确选择量程卡的位置。
注意这个先后关系。
3、lc331的量程卡选D，331模块已经有了24V的输出了，对吗？
两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
4、注意：
使用SM331时,如果2线制输入，不推荐把模块设为4线制,再串电源的接法。
无论2线制或4线制输入，对SM331来说都是正接正、负接负，只是电流流向是反的,2线制电流接法的电流是流出模块的，而4线制电流接法的电流是流入模块的。
将模板的测量模块，及在其属性中作相应的设置，即2线制或4线制。
同一组2通道的输入类型必须一致。
测量模块与模板属性设为2线制或4线制即可。
有源信号和无源信号的区别
无源信号、有源信号、无源接点和有源接点的区别从事自动化控制工作的仪表人如果不清楚无源信号、有源信号、无源接点(干接点)、有源接点(湿接点)，必然为之困惑。
本文是介绍无源信号、有源信号、无源接点、有源接点的干货文章，希望对大家有所帮助。
无源信号和有源信号1、无源信号和有源信号定义对于电流信号而言，若设备有独立的工作电源线，那它提供的信号输出(比如4-20mA)为有源信号；若设备本身无独立工作电源，它提供的信号为无源信号。
三线制仪表、四线制仪表的输出信号为有源信号，二线制仪表输出为无源信号。
2、如何采集无源信号和有源信号①对于有源信号的采集很简单，首先要接通信号源设备的电源(通常有三线制和四线制两种)让设备正常工作，其次将采集设备输入接口的正端和负端分别与信号源设备的正端和负端对应连接行。
②对于无源信号的采集，首先需要一个直流24V电源(因为提供无源信号的二线制仪表无独立的工作电源，当它需要输出4-20mA信号时，它的工作电压需要外部设备来提供。
这个DC24V电源可以是独立电源，也可以是无源信号采集设备配电功能提供)；其次二线制仪表、DC24V电源和无源信号采集设备三者之间的应形成正确回路：DC24V电源正极接二线制仪表4-20mA输出的正极，二线制仪表4-20mA输出的负极接入采集设备4-20mA信号输入端正极，采集设备4-20mA信号输入端负极接DC24V电源负极，这样就形成完整的回路。
有源接点和无源接点1、无源接点的定义无源接点俗称干接点或无源开关，干接点是一种电气开关，具有闭合和断开的两种状态；2个接点之间没有极性，可以互换。
常见的无源接点信号：①各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；②各种按键；③各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；④继电器、干簧管的输出。
2、有源接点的定义有源接点俗称湿接点或有源开关，具有有电和无电的两种状态；2个接点之间有极性，不能反接。
有源和无源的区别
有源和无源的区别1）.简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。
有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。
容、阻、感都是无源器件，IC、模块等都是有源器件。
（通俗的说就是需要电源才能显示其特性的就是有源元件，如三极管。
而不用电源就能显示其特性的就叫无源元件）2.）1. 无源器件的简单定义如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。
从电路性质上看，无源器件有两个基本特点：（1）自身或消耗电能，或把电能转变为不同形式的其他能量。
（2）只需输入信号，不需要外加电源就能正常工作。
2. 有源器件的基本定义如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。
从电路性质上看，有源器件有两个基本特点：（1）自身也消耗电能。
（2）除了输入信号外，还必须要有外加电源才可以正常工作。
由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全不同，这在电子技术的学习过程中必须十分注意。
一．常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。
1．电路类器件（1）二极管（diode）（2）电阻器（resistor）（3）电阻排（resistor network）（4）电容器（capacitor）（5）电感（inductor）（6）变压器（transformer）（7）继电器（relay）（8）按键（key）（9）蜂鸣器、喇叭（speaker）（10）开关（switch）2．连接类器件（1）连接器（connector）（2）插座（shoket）（3）连接电缆（line）（4）印刷电路板（pcb）二．常见的有源电子器件有源器件是电子电路的主要器件，从物理结构、电路功能和工程参数上，有源器件可以分为分立器件和集成电路两大类。
1．分立器件（1）双极型晶体三极管（bipolar transistor），一般简称三极管，bjt（2）场效应晶体管（field effective transistor）（3）晶闸管（thyristor），也叫可控硅（4）半导体电阻与电容——用集成技术制造的电阻和电容，用于集成电路中。
无源EOC与有源EOC的区别
双向网改造关键技术问题之一
无源EOC与有源EOC的区别
有线电视网络在进行双向网改造的时候，最终入户的解决方案通常是采用电缆接入，EOC（以太网over电缆）是使用最广泛的一种方法，而EOC技术又分无源EOC和有源EOC，下面我们逐步说明一下这两类技术的区别与联系。
一、无源与有源体现在哪个方面
这是第一个需要重点解决的问题，即何谓无源EOC，何谓有源EOC。
终端设备是无源器件，则称之为无源EOC，终端设备是有源器件，则称之为有源EOC。
二、无源EOC如何实现终端器件是无源的
这就要从无源EOC设备的头源设备的工作模式谈起，在无源EOC设备的头端，输入的数据信号由双极性信号被转换成了单极性信号，原有的以太网数据信号的帧格式和MAC层都没有改变，因为信号没有被调制。
在头端设备中使用了一种名为合路器的设备，将有线电视信号与数据信号合在一起，由于有线电视号是工作在111-860MHz，数据信号在1-20MHz
在头端主要是由二四变换、高/低通滤波两部分实现。
由于采用基带传输，无需调制解调技术，楼道端、用户端设备均是无源设备。
现有的以太网技术是收发共两对线，而同轴电缆在逻辑上只相当
于一对线，所以在无源滤波器中需要进行四线至两线的转换。
基带EOC是利用频用复用技术，将CATV的下行广播信号和IP 数据信号有机地结合在一起，并通过有线电视同轴电缆入户的无源技术。
所谓“基带”是指与以太网数据传输速率相关的主要功率所在的频带。
例如：10Base-T采用曼彻斯特进行信源编码，曼彻斯特码又称数字双相参与或分相码。
有源和无源的区别
1）.简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。
有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。
容、阻、感都是无源器件，IC、模块等都是有源器件。
（通俗的说就是需要电源才能显示其特性的就是有源元件，如三极管。
而不用电源就能显示其特性的就叫无源元件）令狐采学2.）1. 无源器件的简单定义如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。
从电路性质上看，无源器件有两个基本特点：（1）自身或消耗电能，或把电能转变为不同形式的其他能量。
（2）只需输入信号，不需要外加电源就能正常工作。
2. 有源器件的基本定义如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。
从电路性质上看，有源器件有两个基本特点：（1）自身也消耗电能。
（2）除了输入信号外，还必须要有外加电源才可以正常工作。
由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全不同，这在电子技术的学习过程中必须十分注意。
一．常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。
1．电路类器件（1）二极管（diode）（2）电阻器（resistor）（3）电阻排（resistor network）（4）电容器（capacitor）（5）电感（inductor）（6）变压器（transformer）（7）继电器（relay）（8）按键（key）（9）蜂鸣器、喇叭（speaker）（10）开关（switch）2．连接类器件（1）连接器（connector）（2）插座（shoket）（3）连接电缆（line）（4）印刷电路板（pcb）二．常见的有源电子器件有源器件是电子电路的主要器件，从物理结构、电路功能和工程参数上，有源器件可以分为分立器件和集成电路两大类。
1．分立器件（1）双极型晶体三极管（bipolar transistor），一般简称三极管，bjt（2）场效应晶体管（field effective transistor）（3）晶闸管（thyristor），也叫可控硅（4）半导体电阻与电容——用集成技术制造的电阻和电容，用于集成电路中。
有源和无源的区别99131
简单地讲就是需能（电）源的器件叫有源器件，有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”；无需能（电）源的器件就是无源器件。
容、阻、感都是无源器件，不用电源就能显示其特性的就叫无源元件。
IC、模块和三极管等都是有源器件，通俗的说就是需要电源才能显示其特性的就是有源元件。
无源器件的简单定义如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。
从电路性质上看，无源器件有两个基本特点：（1）自身或消耗电能，或把电能转变为不同形式的其他能量。
（2）只需输入信号，不需要外加电源就能正常工作。
（3）常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。
1．电路类器件二极管（diode）、电阻器（resistor）、电阻排（resistor network）、电容器（capacitor）、电感（inductor）、变压器（transformer）、继电器（relay）、按键（key）、蜂鸣器、喇叭（speaker）、开关（switch）2．连接类器件连接器（connector）、插座（shoket）、连接电缆（line）、印刷电路板（pcb）有源器件的基本定义如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。
从电路性质上看，有源器件有两个基本特点：（1）自身也消耗电能。
（2）除了输入信号外，还必须要有外加电源才可以正常工作。
由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全不同，这在电子技术的学习过程中必须十分注意。
有源器件是电子电路的主要器件，从物理结构、电路功能和工程参数上，有源器件可以分为分立器件和集成电路两大类。
1．分立器件双极型晶体三极管（bipolar transistor），一般简称三极管，bjt、场效应晶体管（field effective transistor）、晶闸管（thyristor），也叫可控硅、半导体电阻与电容——用集成技术制造的电阻和电容，用于集成电路中。
有源无源信号
路径功能文本与元件中功能文本的用法是有区别的：
当你设置了路径功能文本后，同一路径上任何元件在接线表，材料表等报表中会自动显示路径功能文本的内容。
而元件中的功能文本（如你上传的第二张图）可设置该项元件的功能文本，此文本通过-属性-显示的设置可显示在-P1Q1附近。
如同一路径上有三个元件，并设置了路径功能文本，未设置元件功能文本，报表中全部显示路径功能文本的内容，
若其中有一个元件设置了元件的功能文本，则报表中此元件将显示元件属性内设置的功能文本的内容，而另二个元件则仍显示路径功能文本的内容。
有源信号的电压驱动继电器动作,继电器的触点就输出一个信号,触点是没有电源的,所以是无源
比方说用一个开S控制一个12VDC继电器K的线圈，K的触点两端标1、2。
那么：
1、开关S的上端接12VDC，下端输出的“信号”就是“有源信号”；
2、继电器K动作，1、2触点作为“信号”提供给其它设备，就是“无源信号”（不与电源相关）
4、端子代号，前缀符号为“：”，如 ：14
项目代号在图面中不致混淆的前提下，可以省略。
比如：电气原理图中，-KA2表示“编号为2的继电器”，可以时，插入元件时需将所有元件和路径功能文本插入点放在同一路径上，按下 “ i "键可显示插入点的位置。
\
【项目代号】的含义：
1、高层代号，前缀符号为“=”，如 =M3
2、位置代号，前缀符号为“+”，如 +D123
3、种类代号，前缀符号为“-”，如 -K6
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有源信号与无源信号的区别：那位大哥给解释以下疑问：
1、同样是传输4~20ma电流，只不过是是否带自身电源，如果有，是有源信号，如果没有为无源信号，但无源信号有外接电源，那跟有源信号有什么本质区别
2、无源信号输出需要外接电源，没有外接电源就没有信号了吗？如果是，那无源信号还有什么实际意义？
3、两线制仪表的两根线即传输信号，又传输电源，是什么意思？能举个例子吗？以下内容为引用论坛内容有源信号与无源信号/ 两线制与非两限制认识我们有的用户经常分不清有源信号，无源信号；以及两线制、三线制、四线制仪表出来信号的区别。
经常把连接信号的两根线当作是两线制。
因此，对信号隔离器，分配器的选型就容易选错；在使用时，现场接线也经常出错。
针对这些问题，我在此简单介绍相关内容，以及相对中泰华旭信号隔离器的产品选型问题。
一、有源信号、无源信号
有源/无源信号一般是针对电流信号而言，如4~20mA有源/无源是看提供4~20mA 信号的那台设备是否有独立的工作电源线，如果有（220VAC或24VDC，则它输出的信号为有源信号，否则为无源信号。
对于有源信号的采集很简单，只要采集设备输入接口的正端和负端分别对应4~20mA言号源设备的正端和负端就可以了。
见图
1。
对于无源信号的采集，需要注意了，因为提供无源信号的那台设备（假设A设备）没有独立工作电源，当它需要输出4~20mA言号时，它的工作电压需要外部设备来提供。
因此，采集信号的设备（假设B设备）往往要求有配电功能，如配有24VDC俞出的，当它采集4~20mA言号时就可以同时提供24VDC合A设备。
见图3。
如果B设备没有配电功能，当它采集A设备的信号时，我们可以串一个24VDC* 源，也是可以的，但是一定要按照厂家提供的接线图来接线。
二、两线制、三线制、四线制仪表信号
两线制仪表是没有接电源的线的，即它们没有独立的工作电源，电源需要外部引入。
它们的两根线既要传输电源又要传输信号。
它们输出的信号称为无源信号。
三线制仪表，有电源正端线、信号正端线，而电源的负端及信号的负端共用一根线（com端），即三根线。
它们输出信号称为有源信号。
四线制仪表，其中两根线接电源正端和负端，另外两根线是输出信号的正端与负端。
它们输出的信号是有源信号。
三、中泰华旭SOC系列产品的选型。
SOC系列是现场模拟信号的处理设备，有信号隔离、信号转换、信号分配等功能选型提示：A、当您的现场仪表是两线制仪表时请选带有配电24V输出的。
一进一出的如：SOC-AA-1-1;
一进二出的如：SOC-AA2-2-1,SOC-AA2-1-1;
一进四出的如：SOC-AA4-2-1.
B、当您的现场仪表是三线制或是四线制时可以选择如下：
a、可以选择24V供电的。
如SOC-AA-1,SOC-AA2-2,SOC-AA4-等等；
b、可以选择220V供电的。
如SOC-AA-2,SOC-AA2-2,SOC-AA4-等等；
c、如果你已经选泽了24V供电的隔离器或分配器，但现场设备市两线制的，就要认真查看我们提供的说明书里的接线图来接线。
1.
有源信号：输出端提供电路工作电源，接收端不在需要提供电路工作电源
无源信号：输出端不提供电路工作电源，由接收端提供电路工作电源。
2. 这个“源”针对的是线路上是不是提供电路工作电源，这个工作电源是直流信号
（DC，其实是通讯电路的工作电源。
而4~20mA号信号是交流信号（AC。
在一个回路中同时传输一个直流信号和交流信号是可以的（复用）。
当然要是用调频技术的话，还可以传更多的交流信号。
3. 所以不管是有源信号和无源信号，4~20mA交流信号都是存在的。
只是无源信号中，要是接收端不提供电路工作电源，仪表的通讯回路没办法正常工作，当然就不通讯了。
有源中220AC的也会通过开关电源转换成24DC通讯回路工作电源。
4. 其实对于无源信号可这样理解，好比一条渠道传输水和油2 种液体（油浮在水上），到目的地把2者分开，各取所用。
