基础工程课程设计浅基础
基础工程课件 第2章 浅基础设计原理-1
地基：为支承基础的土体或岩体。 天然地基：地基土有良好土层，不需经人工
处理，而直接承受基础荷载的天然岩土层， 即为天然地基。
天然地基上的浅基础：一般将天然地基上，
埋臵深度小于5m的基础及埋臵深度虽超过5m 但小于基础宽度的基础统称为天然地基上的 浅基础。
人工地基：当天然地基土层较软弱或具有
平板式筏基是一块等厚度（0.5～2.5m）的钢 混平板； 梁板式筏基是在筏板上沿柱轴纵横向设臵基 础梁而形成。
筏板基础可在六层住宅中使用，也可在50层 的高层建筑中使用，如美国休斯敦市的52层壳体 广场大楼就是采用天然地基上的筏板基础，它的 厚度为2.52m。
4．箱形基础
箱形基础是由钢筋混凝土底板、顶板、侧墙、 内隔墙组成，形成一个整体性好、空间刚度大的箱 体。 箱形基础比筏板基础具有更大的抗弯刚度，可 视为绝对刚性基础，产生的沉降通常较为均匀。适 用于软弱地基上的高层、重型或对不均匀沉降有严 格要求的建筑物。
砖墙
肋
底板 垫层
过梁
(a)
(b)
单独基础
图2-2墙下扩展条形基础
图2-3墙下独立基础
(a)
(b)
(c)
柱下独立基础
2. 钢筋混凝土条形基础
条形基础——长度远大于宽度的基础 分为墙下条形基础、柱下条形基础和十字交叉条形基础。 墙下条形基础：横截面积根据受力条件又可分为不带肋 和带肋两种。可看作是钢筋混凝土独立基础的特例，其计算 属于平面应变问题，只考虑在基础横向（扩展方向、基底宽 方向）受力发生破坏。
表3-1 基础材料 混凝土基础 毛石混凝土基 础 砖基础 毛石基础
无筋扩展基础台阶宽高比的允许值 台阶宽高比的允许值 pk≤100 1:1.00 100< pk≤200 1:1.00 200< pk≤300 1:1.25
基础工程浅基础课程设计
基础工程浅基础课程设计一、课程目标知识目标：1. 理解基础工程中浅基础的定义、分类及作用；2. 掌握浅基础设计的基本原理和计算方法；3. 了解影响浅基础稳定性的因素及防治措施；4. 掌握浅基础施工工艺及质量控制要点。
技能目标：1. 能够运用所学知识进行浅基础的设计计算；2. 能够分析实际工程中浅基础的问题，并提出解决方案；3. 能够运用专业软件或工具进行浅基础施工图的绘制；4. 能够通过实际操作，掌握浅基础施工的基本技能。
情感态度价值观目标：1. 培养学生对基础工程的兴趣，激发学习热情；2. 增强学生的团队合作意识和责任感，培养良好的工程素养；3. 培养学生严谨、务实的科学态度，树立正确的价值观；4. 提高学生的安全意识，注重工程质量，关注环境保护。
分析课程性质、学生特点和教学要求，本课程旨在使学生在掌握浅基础理论知识的基础上，提高实际操作能力，培养解决实际问题的能力。
课程目标具体、可衡量，为后续的教学设计和评估提供明确依据。
通过本课程的学习，使学生能够更好地适应未来工程实践需求，为我国基础工程建设贡献力量。
二、教学内容1. 浅基础的概述- 定义、分类及作用- 基础工程的重要性2. 浅基础设计原理- 设计原理及计算方法- 土壤的承载力分析- 基础尺寸和形状的选择3. 影响浅基础稳定性的因素- 土壤性质与稳定性- 水文地质条件- 防治措施及加固技术4. 浅基础施工工艺及质量控制- 施工准备及工艺流程- 施工质量控制要点- 施工中常见问题及处理方法5. 实践操作与案例分析- 设计计算练习- 施工图绘制- 案例分析与讨论教学内容按照课程目标进行选择和组织，确保科学性和系统性。
本教学大纲明确指出教材的章节和内容，安排和进度如下：第1周：浅基础的概述第2周：浅基础设计原理第3周：影响浅基础稳定性的因素第4周：浅基础施工工艺及质量控制第5周：实践操作与案例分析三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：用于讲解浅基础的基本概念、设计原理及施工工艺等理论知识。
浅基础设计步骤
浅基础设计步骤
浅基础设计是土木工程中非常重要的一部分，下面是一般的浅基础设计步骤：
1. 工程地质勘察：对建筑场地进行勘察，了解场地的地质条件，包括土层分布、地下水位、土的物理力学性质等。
2. 确定基础类型：根据上部结构的形式、荷载大小、地质条件等因素，选择合适的基础类型，如独立基础、条形基础、筏形基础等。
3. 确定基础尺寸：根据上部结构传来的荷载和地基承载力，计算基础的底面尺寸。
4. 计算基础内力：根据基础底面尺寸和上部结构传来的荷载，计算基础的内力，包括弯矩、剪力、轴力等。
5. 设计基础配筋：根据基础内力计算结果，设计基础的配筋，以保证基础的强度和刚度。
6. 绘制施工图：根据设计结果，绘制基础施工图，包括基础平面图、剖面图、配筋图等。
7. 施工与监测：按照施工图进行施工，并在施工过程中进行监测，确保基础的施工质量和安全。
需要注意的是，浅基础设计需要综合考虑多种因素，包括地质条件、上部结构形式、荷载大小、基础类型等，因此在设计过程中需要进行反复计算和校核，以确保设计结果的准确性和可靠性。
同时，在施工过程中也需要严格按照设计要求进行施工，以保证基础的质量和安全。
浅基础(十字交叉梁)课程设计
浅基础(十字交叉梁)课程设计浅基础是指基础埋深3~5m或基础埋深小于基础宽度的基础，且只需排水或挖槽等普通施工即可建造的基础，在实际施工中对于其质量问题必须进行严格把控，下面整理了预防质量问题相关知识点，一起来看看吧。
基础设计问题防控（1）地基容许承载力设计方法要确保基底压力不超过地基极限承载力，且安全度满足设计要求；地基变形不超过允许变形值。
（2）设计方法以概率理论为基础，在极限状态进行设计。
基础施工问题防控基槽（坑）尺寸偏差（1）施工前根据平面控制桩和水准点建立测绘控制网，并定期复查。
（2）定位放线时在主要轴线部位设控制桩并进行后期校核。
（3）开挖前应确定合理的边坡坡度，并计算确定最小开挖线尺寸。
（4）开挖中定期分次校核基础平面位置与尺寸坡度是否合格。
基底标高误差（1）防止超挖，机械开挖时应预留一定高度进行人工修平，具体留置厚度应根据机械准确性进行确定。
（2）基槽（坑）挖至基底标高后应会同设计单位、监理单位及时检查基底土质是否符合要求，并进行隐蔽工程验收。
回填土密实度不合格（1）选择垫层材料时，确保砂石级配良好，使用粉细砂时还应掺入碎石或卵石，并控制最大粒径。
（2）控制素土土料中的有机质含量，禁用冻土或膨胀土料，并应过筛。
（3）灰土施工时控制含水量，并结合实际含水率进行晒干或洒水处理；拌和时应及时摊铺，不得隔日夯打。
（4）地基压实施工时，注意分层进行，合理设置分层厚度，下层密实度满足要求后方可进行上层施工。
回填质量不满足要求（1）填土前进行场地处理，清除垃圾并进行场内排水、地下降水，回填时按基底排水方向由高到低分层进行。
（2）回填施工须确保分层进行，逐层压实，确保每层铺填压实质量，完成压实施工后及时进行验收。
基础外观不合格（1）根据测量放线数据安装模板并浇筑混凝土，确保模板垂直度和上口平直，并有足够的刚度及稳定性。
（2）浇筑混凝土时须四周均匀振捣，及时铲除、抹平多余的外露混凝土。
（3）模板支撑在不稳定界面时须加设底部垫板以防倾覆，并确保模板板面平整，整体结构牢固。
2024年基础工程浅基础设计学习教案
2024年基础工程浅基础设计学习教案一、教学内容本节课选自《基础工程》教材第三章第三节——浅基础设计。
详细内容包括：浅基础的类型与构造、基础设计的基本原则、基础的受力分析、浅基础的设计方法及步骤。
二、教学目标1. 掌握浅基础的类型、构造及其适用条件；2. 理解基础设计的基本原则，能够运用到实际工程中；3. 学会基础的受力分析，能够进行浅基础的设计计算。
三、教学难点与重点难点：浅基础的设计方法及步骤；重点：浅基础的类型与构造、基础设计的基本原则、基础的受力分析。
四、教具与学具准备1. 教具：多媒体课件、板书工具；2. 学具：教材、计算器、草稿纸。
五、教学过程1. 实践情景引入（5分钟）通过展示实际工程中浅基础的应用案例，引导学生思考浅基础设计在实际工程中的重要性。
2. 知识讲解（15分钟）（1）浅基础的类型与构造；（2）基础设计的基本原则；（3）基础的受力分析。
3. 例题讲解（15分钟）以一道典型例题，详细讲解浅基础设计的步骤及方法。
4. 随堂练习（10分钟）学生独立完成随堂练习，巩固所学知识。
5. 课堂互动（5分钟）针对本节课的重点、难点内容，进行提问、答疑。
六、板书设计1. 浅基础的类型与构造；2. 基础设计的基本原则；3. 基础的受力分析；4. 浅基础设计方法及步骤。
七、作业设计1. 作业题目：（1）简述浅基础的类型及适用条件；（2）简述基础设计的基本原则；（3）计算一道浅基础设计题目。
2. 答案：（1）略；（2）略；（3）略。
八、课后反思及拓展延伸1. 反思：本节课学生对于浅基础设计的方法及步骤掌握程度如何，是否需要加强练习；2. 拓展延伸：引导学生了解深基础的设计方法，提高学生的综合能力。
重点和难点解析1. 浅基础设计的基本原则；2. 基础的受力分析；3. 浅基础设计方法及步骤；4. 作业设计。
一、浅基础设计的基本原则1. 安全性：基础设计应确保在所有可能的荷载组合下，基础及其上部结构的稳定性和安全性。

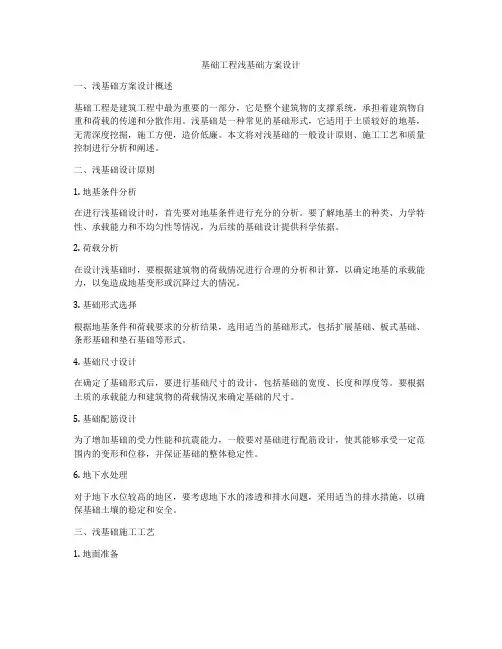

基础工程浅基础方案设计
基础工程浅基础方案设计一、浅基础方案设计概述基础工程是建筑工程中最为重要的一部分，它是整个建筑物的支撑系统，承担着建筑物自重和荷载的传递和分散作用。
浅基础是一种常见的基础形式，它适用于土质较好的地基，无需深度挖掘，施工方便，造价低廉。
本文将对浅基础的一般设计原则、施工工艺和质量控制进行分析和阐述。
二、浅基础设计原则1. 地基条件分析在进行浅基础设计时，首先要对地基条件进行充分的分析。
要了解地基土的种类、力学特性、承载能力和不均匀性等情况，为后续的基础设计提供科学依据。
2. 荷载分析在设计浅基础时，要根据建筑物的荷载情况进行合理的分析和计算，以确定地基的承载能力，以免造成地基变形或沉降过大的情况。
3. 基础形式选择根据地基条件和荷载要求的分析结果，选用适当的基础形式，包括扩展基础、板式基础、条形基础和垫石基础等形式。
4. 基础尺寸设计在确定了基础形式后，要进行基础尺寸的设计，包括基础的宽度、长度和厚度等。
要根据土质的承载能力和建筑物的荷载情况来确定基础的尺寸。
5. 基础配筋设计为了增加基础的受力性能和抗震能力，一般要对基础进行配筋设计，使其能够承受一定范围内的变形和位移，并保证基础的整体稳定性。
6. 地下水处理对于地下水位较高的地区，要考虑地下水的渗透和排水问题，采用适当的排水措施，以确保基础土壤的稳定和安全。
三、浅基础施工工艺1. 地面准备在进行浅基础的施工前，要对地面进行清理、平整和压实处理，以确保基础施工的质量和安全。
2. 基坑开挖根据基础设计的要求，开挖基坑，同时要对基坑进行支护和排水处理，以确保基坑的稳定性。
3. 基础浇筑在进行基础浇筑时，要保证混凝土的质量和均匀性，同时要对混凝土进行充分的密实和振捣处理，以确保基础的牢固和坚实。
4. 设备安装在基础浇筑完成后，要进行相应的设备和设施的安装，包括支架、升降机等，以确保后续的建筑施工的顺利进行。
5. 浇灌养护在基础浇筑后，要进行充分的浇水养护，以确保混凝土的强度和耐久性，同时对基础进行保温和防冻处理。
基础工程浅基础课程设计
基础工程浅基础课程设计一、引言基础工程浅基础课程设计是大学土木工程专业的一门重要课程，旨在培养学生对基础工程浅基础设计的理论和实践能力。
本文将从课程的目标、内容、教学方法和评价方式等方面进行详细介绍和讨论。
二、课程目标基础工程浅基础课程设计的目标是使学生掌握基础工程浅基础设计的基本原理和方法，能够独立进行浅基础的设计工作。
具体包括以下几个方面：1. 理解浅基础的定义、分类和基本原理；2. 学会进行地质勘察和土壤力学参数的确定；3. 掌握浅基础设计的计算和分析方法；4. 了解浅基础的施工工艺和质量控制；5. 能够运用专业软件进行浅基础设计和分析。
三、课程内容基础工程浅基础课程设计的内容主要包括以下几个方面：1. 地质勘察：学生需要学习地质勘察的基本原理和方法，了解地层特征和地下水位等信息，为浅基础设计提供数据支持。
2. 土壤力学：学生需要学习土壤力学的基本理论和参数确定方法，掌握土壤力学性质对浅基础设计的影响。
3. 浅基础设计：学生需要学习浅基础设计的计算和分析方法，包括浅基础承载力计算、变形计算和稳定性分析等。
4. 施工工艺：学生需要了解浅基础的施工工艺和质量控制要点，包括浅基础的施工步骤、材料选用和施工要求等。
5. 专业软件应用：学生需要学习专业软件的使用方法，能够运用软件进行浅基础设计和分析。
四、教学方法基础工程浅基础课程设计采用多种教学方法，旨在提高学生的实践能力和综合素质：1. 理论讲授：通过课堂讲解，向学生传授基础工程浅基础设计的理论知识，帮助学生建立正确的设计思路。
2. 实践操作：通过实验室实践和课程设计，让学生亲自进行地质勘察、土壤试验和浅基础设计等操作，培养其实际操作能力。
3. 专业软件应用：引导学生学习和掌握专业软件的使用，提高浅基础设计的效率和准确性。
4. 论文报告：要求学生进行相关主题的文献调研，并撰写相应的论文报告，培养其科研和写作能力。
五、评价方式基础工程浅基础课程设计的评价方式主要包括以下几个方面：1. 课堂表现：包括学生在课堂上的听讲情况、提问和回答问题的能力等。
浅基础课程设计任务书
《土力学及基础工程》课程设计任务书浅基础（十子父梁）基础设计、工程概况某工程为两跨钢筋混凝土框架结构，高度为5层，丙级建筑，设3排柱，其柱网平面布置如下图所示:已知：1、柱截面尺寸为 500 X 500;32、 基床系数 k=5MN/m ；3、 作用在基础顶面的荷载（弯矩作用于y 轴方向）为: 学号A 轴B 轴C 轴F/kN My/kNmF/kN My/kNmF/kN My/kNm1 2050 3002400 210 1800 2502 2100 300 2400 210 1800 2503 2150 300 2400 210 1800 2504 2200 300 2400 210 1800 2505 2250 300 2400 210 1800 2506 2300 300 2400 210 1800 2507 2350 300 2400 210 1800 2508 2050 310 2400 210 1800 2509 2050 320 2400 210 1800 250 10 2050 330 2400 210 1800 250 11 2050 340 2400 210 1800 250 12 2050 350 2400 210 1800 250 13 2050 360 2400 210 1800 250 14 2050 370 2400 210 1800 250 15 2050 300 2450 210 1800 250 16 2050 300 2500 210 1800 250 172050300 2550 210 1800 250 18205030026002101800250—Cp ——-——一 H056CB.— ■九-Etl ■—-[BOB90 -A7000L•“ 2、工程地质条件地表以下土层构成如下：1、人工填土0.0〜-1.2m ;粘性土-1.2〜-7.2m ;细砂-7.2m以下；地下水位在细砂层以下；标准冻深为0.60m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础工程课程设计浅基础集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]专业班级建筑工程技术1002班学号姓名肖庆日期《基础工程》课程设计专业班级建筑工程技术1002班学号姓名肖庆日期基础工程课程设计任务书设计题目：武汉一中学宿舍楼基础设计班级建工10级学生肖庆指导教师杨泰华、王瑞芳武汉科技大学城市建设学院二O12年五月一.设计题目:武汉一中学宿舍楼基础设计二.建设地点：武汉市三.设计原始资料：1.地质、水文资料:根据工程地质勘测报告，拟建场地地势较为平坦，该场地地表以下土层分布情况如表1所示。
地下水位距地表最低为-1.8m ，对建筑物基础无影响。
2.气象资料:全年主导风向为偏南风，夏季主导风向为东南风，冬季主导风向为北偏西风；常年降雨量为1283.7mm 左右，基本风压为m 2。
3.底层室内主要地坪标高为士，相当于绝对标高6.564m 。
四.上部结构资料上部结构为框架结构，采用粉煤灰轻渣空心砌块，3/8m kN =γ，底层填充墙高为3.4m 。
地基基础设计等级为乙级。
柱截面尺寸为400mm*500mm;传至底层柱下端的荷载分别为：传到边柱A 、D 轴线的荷载为：（1）k F =（1234+3n ）kN ，m kN n M k .)250(+=,剪力k H =(30+2n)kN 。
（其中，k k H M ,沿柱截面长边方向作用；n 为学生学号最后两位数）；传到 中柱B 、C 轴线的荷载为：轴力k F =(1643+2n)kN ，m kN n M k .)360(+= 所有柱剪力作用在基础顶面；基础梁截面尺寸取为250mm*400mm 。
五、设计内容及要求 A.柱下独立基础对于边柱，采用柱下独立基础。
设计参照教材例2-2及例2-3. B.双柱联合基础对于间距小的中柱，可采用双柱联合基础。
轴线C.轴线3及J 相交的柱；轴线K 及2相交的柱荷载同边柱A 、D 轴线的柱； 轴线1及C 相交的柱和轴线2及B 相交的柱采用双柱联合基础。
D.计算步骤（1）确定基础底面尺寸；（2）持力层（软弱下卧层）承载力验算； （3）确定基础高度，并进行抗冲切验算；（4）基础底板的配筋计算。
六、设计成果1.基础平面布置：包括柱和基础底板平面布置图、基础梁的布置及各自编号；2、柱下独立基础和双柱联合基础的详图；3.、必要的设计说明。
建议图纸采用A3幅面，表达要清楚；计算说明书一律用A4幅面；装订顺序：封面（包含信息：《基础工程》课程设计，专业班级，学号，姓名，日期），设计任务书，计算说明书，施工图（图纸折叠成A4大小）。
七.设计参考资料①混凝土结构（教材）②高层建筑结构设计（教材）③土力学与地基基础（教材）④混凝土结构设计规范（GB50010-2001）⑤建筑结构荷载规范（GB50009-2001）⑥建筑地基基础设计规范（GB50007-2001）⑦《建筑桩基技术规范》 JGJ 94-2008⑧相关的构造图集注：每个班学号为单号的学生做浅基础的设计；为双号的同学做桩基础的设计。
学生也可以自由选择设计题目。
结构平面布置图为：（每根梁上均有轻质墙体，墙厚250mm）计算说明书一、轴线A、D上边柱采用柱下独立基础(JC-1)已知条件：柱尺寸为400mm*500mm，荷载为F F=(1234+3×57)KN=1405KN M K=(50+2×57)KN?m=166KN?mH K=(30+2×57)KN=144KN假定基础埋深为d=，采用C20混凝土，HRB335级钢筋，设置C10厚100混凝土垫层，室内外高差，则平均埋深d̅=1.6+2.052=1.825m，f t=1100KPa，βhp=1.0（1）承载力修正对粉砂，查教材《基础工程》表2-4得：ηb=2.0，ηd=3.0先不考虑宽度修正，则f a=f ak+ηd?γm?(d−0.5)=230+3×0.6×18.5+1.0×19.50.6+1.0×(1.6−0.5)=293.1KPa（2）A=(1.1−1.4)F Kf a−γG?d̅=（1.1~1.4）×1405293.1−20×1.825=6~7.7m2确定基底面积由于力矩较大，可取较大面积b=，F=3.0m（3）P kmaxP kmin=P k±MW=1405+20×2.5×3×1.8252.5×3±6×(164+144×1.825)3×2.5={337.6kpa<1.2f a=351.7kpa110kpa>0验算持力层承载力且P̅=223.8kpa<f a=293.1kpa（满足要求）（4）软弱下卧层验算ηb=0，ηd=1.0由E S2E S3=51.1≈5，Zb=22.5=0.8>0.5，查教材《基础工程》表2-5得θ=25°，查表2-4得对于淤泥质土则有：软弱下卧层顶面处附加压力σz =Fb（P k −σcd）(b +2ztanθ)（F +2ztanθ）=2.5×3×（223.8−0.6×18.5−19.5×1)(2.5+2×2×tan25°)(3+2×2×tan25°)=68.2kpa软弱下卧层顶面处自重应力为σcz =γ1?d 1+γ2?d 2+γ3?d 3=18.5×0.6+19.5×1.2+9.5×1.8=51.6kpa软弱下卧层顶面处地基承载力修正特征值为f az=f akz +ηd γm (d +z −0.5)=78+1×51.63.6×(3.6−0.5)=122.4kpa由于σz +σcz =68.2+51.6=119.8kpa <f az （满足要求） (5)确定基础高度考虑柱钢筋锚固直线段长度及混凝土保护层：30d+40≈640mm ，初步取基础高度为h=800mm ，采用二级台阶形基础，每级400mm 。
基底净反力：P jmax P jmin =F bF ±M W =1.35×14052.5×3±1.35×(164+144×1.825)×632×2.5={406.5KPa99.3KPa① 验算柱边冲切：h 0=(800−45)mm =0.755mF bl =P jmax A l =P jmax [(F 2−h 2−h 0)×b −(b2−a t 2−h 0)2]=406.5×[(32−0.52−0.755)×2.5−(2.52−0.42−0.755)2]=0.7βhp f t a m h 0=0.7×1.0×1100×(0.4+0.755)×0.755=>F bl = (满足要求)② 验算台阶处的冲切： h 0=(400−45)mm =0.355mF bl =P jmax A l =P jmax [(F 2−h 2−h 0)×b −(b2−a t 2−h 0)2]=×[(32−0.85−0.355)×2.5−(2.52−0.6−0.355)2]=0.7βhp f t a m h 0=0.7×1.0×1100×(1.2+0.355)×0.355=﹥F bl = (满足要求)(6)基础底板配筋： 柱边弯矩： 已知P jⅠ=406.5−(406.5−99.3)×（2.5−0.4）2⁄2.5⁄=277.5kpa则：M Ⅰ=a 1212[(2b +a ′)(P jmax +P jⅠ)+（P jmax −P jⅠ）b ]=1.5212[(2×2.5+0.4)(406.5+277.5)+（406.5−277.5）×2.5]=753KN ·mM Ⅱ=148(F −a ′)2(2b +b ′)(P jmax +P jmin ) =148(3−0.4)2(2×2.5+0.5)(406.5+99.3)=391.8 KN ·m则有A sⅠ=MⅠ0.9h0f y =753×1060.9×755×300=3694mm2每米A s=36942.5=1478mm2∕m配14@110同理A sⅡ=MⅡ0.9（h0−d）f y =391.8×1060.9（755−10）×300=1948mm2每米A s=19483=649mm2∕m配10@120二、轴线B、C上的中柱采用双柱联合基础(JC-2)已知条件：柱尺寸为400mm*500mm，荷载为F F=(1643+2×57)KN=1757KN,M K=(60+3×57)KN?m=231KN?m，(由室内算起)埋深为，由于M B、M C方向相反，故整体不存在偏心荷载。
f t=1100KPa，βhp=1.0(1)确定基础形心位置及基础长度；基础两侧挑出长度为F1=(14−13)×6300=1575mm−2100mm取F1=2100mm，则基础长度为F=2×2.1+2.1=6.3m 根据基础的对称性知基础形心即在B、C轴线中点f a=f ak+ηd?γm?(d−0.5)=230+3×1.05×18.5+1.0×19.52.05×(2.05−0.5)=318.3KPa（2）承载力修正查表得ηb=2.0，ηd=3.0，先不考虑宽度修正，则（3）确定基础宽度荷载采用荷载效应标准组合，于是b=F K1+F K2F(f a−γG)=1757×26.3×(318.3−20×2.05)=2.01m取b=（4）计算基础内力净反力设计值p j=F1+F2Fb =1757×2×1.356.3×2=376.5KPabpj=2×376.5=753KPa 由剪力和弯矩的计算结果绘出V图、M图（5）确定基础高度取h=F15⁄=21005⁄=525mm，则h0=525−45=480mm①受冲切承载力验算根据对称性知两柱受冲切情况一致，故只需验算任意一个柱对柱1而言F F=F1−P j(a c1+2h0)(b c1+2h0)=1757×1.35−376.5×(0.5+2×0.48)×(0.4+2×0.48)=1360.8KN且b m= 2(a c1+b c1)+4h0=2×0.9+4×0.48=3.72m0.7βh f t b m h0=0.7×1×1100×3.72×0.48=1375KN>F F=1360.8KN (可以)②受剪承载力验算同理：取柱1冲切破坏锥体底面边缘处截面为计算截面，该截面剪力值为V=V max−bP j(0.5a c1+h0)=966.3−2×376.5×(0.25+0.48) =416.6KN0.7βh f t bh0=0.7×1×1100×2×0.48=739.2KN>V(可以)（6）配筋计算①纵向钢筋由弯矩图知柱间无负弯矩，故基础顶面只需按构造配筋，可配?10@100由图知最大正弯矩为M=·m，所需钢筋面积为：A S=M0.9f y h0=830.2×1060.9×360×480=5338mm2综上知：基础底面选用HRB400钢筋，配11 25，其中1/2（5根）通长布置；基础顶面选用HPB235级钢筋，配10?10@120，其中1/3（4根）通长布置。
