材料科学基础之金属学原理扩散习题及答案
材料科学基础习题及答案
习题课一、判断正误正确的在括号内画“√”，错误的画“×”1、金属中典型的空间点阵有体心立方、面心立方和密排六方三种。
2、位错滑移时，作用在位错线上的力F的方向永远垂直于位错线并指向滑移面上的未滑移区。
3、只有置换固溶体的两个组元之间才能无限互溶，间隙固溶体则不能。
4、金属结晶时，原子从液相无序排列到固相有序排列，使体系熵值减小，因此是一个自发过程。
5、固溶体凝固形核的必要条件同样是ΔG＜0、结构起伏和能量起伏。
6三元相图垂直截面的两相区内不适用杠杆定律。
7物质的扩散方向总是与浓度梯度的方向相反。
8塑性变形时，滑移面总是晶体的密排面，滑移方向也总是密排方向。
9．晶格常数是晶胞中两相邻原子的中心距。
10．具有软取向的滑移系比较容易滑移，是因为外力在在该滑移系具有较大的分切应力值。
11．面心立方金属的滑移面是｛１１０｝滑移方向是〈１１１〉。
12．固溶强化的主要原因之一是溶质原子被吸附在位错附近，降低了位错的易动性。
13．经热加工后的金属性能比铸态的好。
14．过共析钢的室温组织是铁素体和二次渗碳体。
15．固溶体合金结晶的过程中，结晶出的固相成份和液相成份不同，故必然产生晶内偏析。
16．塑性变形后的金属经回复退火可使其性能恢复到变形前的水平。
17．非匀质形核时液体内部已有的固态质点即是非均匀形核的晶核。
18.目前工业生产中一切强化金属材料的方法都是旨在增大位错运动的阻力。
19、铁素体是α-Fe中的间隙固溶体，强度、硬度不高，塑性、韧性很好。
20、体心立方晶格和面心立方晶格的金属都有12个滑移系，在相同条件下,它们的塑性也相同。
21、珠光体是铁与碳的化合物，所以强度、硬度比铁素体高而塑性比铁素体差。
22、金属结晶时，晶粒大小与过冷度有很大的关系。
过冷度大，晶粒越细。
23、固溶体合金平衡结晶时，结晶出的固相成分总是和剩余液相不同，但结晶后固溶体成分是均匀的。
24、面心立方的致密度为0.74，体心立方的致密度为0.68，因此碳在γ-Fe(面心立方)中的溶解度比在α-Fe（体心立方）的小。
《材料科学基础》总复习题
《材料科学基础》复习题第1章原子结构与结合键一、选择题1、具有明显的方向性和饱和性。
A、金属键B、共价键C、离子键2、以下各种结合键中，结合键能最大的是。
A、离子键、共价键B、金属键C、分子键3、以下各种结合键中，结合键能最小的是。
A、离子键、共价键B、金属键C、分子键4、以下关于结合键的性质与材料性能的关系中，是不正确的。
A、具有同类型结合键的材料，结合键能越高，熔点也越高。
B、具有离子键和共价键的材料，塑性较差。
C、随着温度升高，金属中的正离子和原子本身振动的幅度加大，导电率和导热率都会增加。
二、填空题1、构成陶瓷化合物的两种元素的电负性差值越大，则化合物中离子键结合的比例。
2、通常把平衡距离下的原子间的相互作用能量定义为原子的。
3、材料的结合键决定其弹性模量的高低，氧化物陶瓷材料以键为主，结合键故其弹性模量；金属材料以键为主，结合键故其弹性模量；高分子材料的分子链上是键，分子链之间是键，故其弹性模量。
第2章晶体结构（原子的规则排列）一、名词解释1、点阵2、晶胞3、配位数4、同素异晶转变5、组元6、固溶体7、置换固溶体8、间隙固溶体9、金属间化合物10、间隙相二、选择题1、体心立方晶胞中四面体间隙的r B/r A和致密度分别为A 0.414，0.68B 0.225，0.68C 0.291，0.682、晶体中配位数和致密度之间的关系是。
A、配位数越大，致密度越大B、配位数越小，致密度越大C、两者之间无直接关系3、面心立方晶体结构的原子最密排晶向族为。
A <100> B、<111> C、<110>4、立方晶系中，与晶面(011)垂直的晶向是。
A [011]B [100]C [101]5、立方晶体中（110）和（211）面同属于晶带。
A [101] B[100] C [111]6、金属的典型晶体结构有面心立方、体心立方和密排六方三种，它们的晶胞中原子数分别为：A、4；2；6B、6；2；4 D、2；4；66、室温下，纯铁的晶体结构为晶格。
材料科学基础复习题及答案
一、填空题1. 每个面心立方晶胞中的原子数为 4 ，其配位数为12 。
3a, 配2.晶格常数为a的体心立方晶胞, 其原子数为 2 , 原子半径为4/位数为 8 ，致密度为 0.68 。
3. 刃型位错的柏氏矢量与位错线互相垂直 , 螺型位错的柏氏矢量与位错线互相平行。
4. 螺型位错的位错线平行于滑移方向，位错线的运动方向垂直于位错线。
5. 在过冷液体中，晶胚尺寸小于临界尺寸时不能自发长大。
6. 均匀形核既需要结构起伏，又需要能量起伏。
7. 纯金属结晶时，固液界面按微观结构分为光滑界面和粗糙界面。
8.纯金属的实际开始结晶温度总是低于理论结晶温度，这种现象称为过冷，理论结晶温度与实际开始结晶温度之差称为过冷度。
9．合金中的基本相结构，有固溶体和金属化合物两类，其中前者具有较高的综合机械性能，适宜做基体相；后者具有较高的熔点和硬度，适宜做强化相。
10. 间隙相和间隙化合物主要受组元的原子尺寸因素控制。
11.相律是分析相图的重要工具，当系统的压力为常数时，相律的表达式为f＝c－p＋1。
12.根据相律，二元合金结晶时，最多可有 3 个相平衡共存，这时自由度为0 。
13.根据相区接触法则可以推定，两个单相区之间必定有一个两相区，两个两相区之间必须以单相区或三相共存水平线隔开。
二元相图的三相区是一条水平线，该区必定与两相区以点接触，与单相区以线接触。
14.铸锭的宏观组织是由表层细晶区、柱状晶区、中心等轴晶区三个区组成。
15.莱氏体是共晶转变所形成的奥氏体和渗碳体组成的混合物。
16. 相变反应式L（液）→α（固）+β（固）表示共晶反应；γ（固）→α（固）+β（固）表示共析反应。
17. 固溶体合金结晶时，其平衡分配系数K o 表示固液两平衡相中的 溶质浓度之比。
18. 铁碳合金中，一次渗碳体由 液相 产生，二次渗碳体由 奥氏体 产生，三次渗碳体由 铁素体 产生。
19. 一个滑移系是由 滑移面 和 滑移方向 组成。
20. 面心立方晶格的滑移系有 12 个，体心立方晶格的滑移系有 12 个。
4 材料科学基础习题库-第4章-扩散
4 材料科学基础习题库-第4章-扩散4材料科学基础习题库-第4章-扩散4材料科学基础习题库-第4章-扩散第四章--蔓延1．在恒定源条件下820℃时，钢经1小时的渗碳，可得到一定厚度的表面渗碳层，若在同样条件下．要得到两倍厚度的渗碳层需要几个小时?2．在不能平衡蔓延条件之下800℃时，在钢中渗碳100分钟可以获得最合适厚度的渗碳层，若在1000℃时必须获得同样厚度的渗碳层，须要多少时间（d0=2.4×10m／sec：d1000℃=3×10m／sec）?4．在制造硅半导体器体中，常使硼扩散到硅单品中，若在1600k温度下．保持硼在硅单品表面的浓度恒定(恒定源半无限扩散)，要求距表面10-3cm深度处硼的浓度是表面浓度的一半，问需要多长时间（已知d1600℃=8×10cm/sec；当-122-122-112erfcx2dt=0.5x时，2dt≈0.5）？5．zn2+在zns中扩散时，563℃时的扩散系数为3×10-14cm2/sec;450℃时的扩散系数为1.0×10-14cm2/sec，求：1）蔓延的活化能和d0；2）750℃时的扩散系数。
6．实验册的相同温度下碳在钛中的扩散系数分别为2×10-9cm2/s(736℃)、5×10-9cm2/s(782℃)、1.3×10-8cm2/s(838℃)。
a)恳请推论该实验结果与否合乎d=d0exp(-∆g)rt，b)请计算扩散活化能（j/mol℃），并求出在500℃时的扩散系数。
7．在某种材料中，某种粒子的晶界扩散系数与体积扩散系数分别为dgb=2.00×10-10exp（-19100/t）和dv=1.00×10-4exp(-38200/t)，就是求晶界扩散系数和温度扩散系数分别在什么温度范围内占优势？8.若想说道蔓延定律实际上只要一个，而不是两个？9.要想在800℃下使通过α－fe箔的氢气通气量为2×10-8mol/(m2·s),铁箔两侧氢浓度分别为3×10-6mol/m3和8×10-8mol/m3，若d=2.2×10-6m2/s,试确定：（1）所须要浓度梯度；（2）所需铁箔厚度。
材料科学基础之金属学原理扩散习题及答案
《材料结构》习题：固体中原子及分子的运动1. 已知Zn在Cu中扩散时D0=2.1×10-5m2/s，Q=171×103J/mol。
试求815℃时Zn在Cu中的扩散系数。
2. 已知C在γ铁中扩散时D0=2.0×10-5m2/s，Q=140×103J/mol; γ铁中Fe自扩散时D0=1.8×10-5m2/s，Q=270×103J/mol。
试分别求出927℃时奥氏体铁中Fe的自扩散系数和碳的扩散系数。
若已知1％Cr可使碳在奥氏体铁中的扩散激活能增加为Q=143×103J/mol，试求其扩散系数的变化和对比分析以上计算结果。
3. 若将铁棒置于一端渗碳的介质中，其表面碳浓度达到相应温度下奥氏体的平衡浓度C S。
试求（1）结合铁－碳相图，试分别示意绘出930℃和800℃经不同保温时间（t1<t2<t3）碳浓度沿试棒纵向的分布曲线；（2）若渗碳温度低于727℃，试分析能否达到渗碳目的。
4. 含碳0.2％的低碳钢进行870℃渗碳较930℃渗碳具有晶粒细小的优点，则（1）试计算以上两种温度下碳在γ-Fe中的扩散系数；（2）试计算870℃渗碳需多少时间可达到930℃渗碳10小时的渗层厚度（忽略C在γ-Fe 中的溶解度差异）；（3）若渗层厚度测至含碳量0.4％处，计算870℃渗碳10小时后的渗层厚度及其与930℃同样时间渗层厚度的比值。
（表面碳浓度取1.2）FeDγCDγCDγ习题4答案：1．解：根据扩散激活能公式得3-5132017110exp() 2.110exp 1.2610m /s 8.314(815273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭CuZn Q D D RT 2．解：根据扩散激活能公式得3γ-5172027010exp() 1.810exp 3.1810m /s 8.314(927273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭FeQ D D RT 3γ-5112014010exp() 2.010exp 1.6110m /s 8.314(927273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭CQ D D RT 已知1％Cr 可使碳在奥氏体铁中的扩散激活能增加为Q =143×103J/mol ， 所以，3γ-51120143.310exp() 2.010exp 1.1610m /s 8.314(927273)-⎛⎫⨯'=-=⨯⨯-=⨯ ⎪⨯+⎝⎭CQ D D RT 由此可见，1％Cr 使碳在奥氏体铁中的扩散系数下降，因为Cr 是形成碳化物的元素，与碳的亲和力较大，具有降低碳原子的活度和阻碍碳原子的扩散的作用。
材料科学基础习题与参考答案
第一章材料的结构一、解释以下基本概念空间点阵、晶格、晶胞、配位数、致密度、共价键、离子键、金属键、组元、合金、相、固溶体、中间相、间隙固溶体、置换固溶体、固溶强化、第二相强化。
二、填空题1、材料的键合方式有四类，分别是（），（），（），（）。
2、金属原子的特点是最外层电子数（），且与原子核引力（），因此这些电子极容易脱离原子核的束缚而变成（）。
3、我们把原子在物质内部呈（）排列的固体物质称为晶体，晶体物质具有以下三个特点，分别是（），（），（）。
4、三种常见的金属晶格分别为（），（）和（）。
5、体心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有体心立方晶格的常见金属有（）。
6、面心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有面心立方晶格的常见金属有（）。
7、密排六方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），具有密排六方晶格的常见金属有（）。
8、合金的相结构分为两大类，分别是（）和（）。
9、固溶体按照溶质原子在晶格中所占的位置分为（）和（），按照固溶度分为（）和（），按照溶质原子与溶剂原子相对分布分为（）和（）。
10、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。
11、金属化合物（中间相）分为以下四类，分别是（），（），（），（）。
12、金属化合物（中间相）的性能特点是：熔点（）、硬度（）、脆性（），因此在合金中不作为（）相，而是少量存在起到第二相（）作用。
13、CuZn、Cu5Zn8、Cu3Sn的电子浓度分别为（），（），（）。
14、如果用M表示金属，用X表示非金属，间隙相的分子式可以写成如下四种形式，分别是（），（），（），（）。
【材料科学基础经典习题及答案】考试试题6
2020届材料科学基础经典习题（后附详细答案）1. 能否说扩散定律实际上只要一个，而不是两个？2. 要想在800℃下使通过α－Fe 箔的氢气通气量为2×10-8mol/(m 2·s),铁箔两侧氢浓度分别为3×10-6mol/m 3和8×10-8 mol/m 3，若D=2.2×10-6m 2/s,试确定：（1）所需浓度梯度；（2） 所需铁箔厚度3. 在硅晶体表明沉积一层硼膜，再在1200℃下保温使硼向硅晶体中扩散，已知其浓度分布曲线为若M=5×1010mol/m 2,D=4×10-9m 2/s;求距表明8μm 处硼浓度达到1.7×1010 mol/m 3所需要的时间。
4.若将钢在870℃下渗碳，欲获得与927℃下渗碳10h 相同的渗层厚度需多少时间（忽略927℃和870℃下碳的溶解度差异）？若两个温度下都渗10h ，渗层厚度相差多少？)4ex p(2),(2Dt x DT Mt x c -=π5. Cu －Al 组成的互扩散偶发生扩散时，标志面会向哪个方向移动？6. 设A,B 元素原子可形成简单立方点阵固溶体，点阵常数a ＝0.3nm ，若A,B 原子的跳动频率分别为10-10s -1和10-9s -1，浓度梯度为1032原子/m 4,计算A,B 原子通过标志界面的通量和标志面移动速度。
7. 根据无规行走模型证明：扩散距离正比于。
8. 将一根高碳钢长棒与纯铁棒对焊起来组成扩散偶，试分析其浓度分布曲线随时间的变化规律。
9. 以空位机制进行扩散时，原子每次跳动一次相当于空位反向跳动一次，并未形成新的空位，而扩散激活能中却包含着空位形成能，此说法是否正确？请给出正确解释。
10. 间隙扩散计算公式为,为相邻平行晶面的距离，为给定方向的跳动几率，为原子跳动频率；（1）计算间隙原子在面心立方晶体和体心立方晶体的八面体间隙之间跳动的晶面间距与跳动频率；（2）给出扩散系数计算公式（用晶格常数表示）；（3）固熔的碳原子在925℃下，20℃下，讨论温度对扩散系数的影响。
材料科学基础扩散题库及答案
材料科学基础扩散题库及答案1、 简要说明影响溶质原子在晶体中扩散的因素。
答： 影响扩散的因素主要有温度，温度越高，扩散越快；晶体缺陷如界面、晶界位错容易扩散；不同致密度的晶体结构溶质原子扩散速度不一样，低致密度的晶体中溶质原子扩散快，各向异性也影响溶质原子扩散；在间隙固溶体中溶质原子扩散容易；扩散原子性质与基体金属性质差别越大，扩散越容易；一般溶质原子浓度越高，扩散越快；加入其它组元与溶质原子形成化合物阻碍其扩散。
2、Ni 板与Ta 板中有0.05mm 厚MgO 板作为阻挡层，1400℃时Ni ＋通过MgO 向Ta 中扩散，此时Ni ＋在MgO 中的扩散系数为D=9×10－12cm 2/s ，Ni 的点阵常数为3.6×10－8cm 。
问每秒钟通过MgO 阻挡层在2×2cm 2的面积上扩散的Ni ＋数目，并求出要扩散走1mm 厚的Ni 层需要的时间。
答：Ni 为fcc 结构，一个晶胞中的原子个数为4，依题意有：在Ni/MgO 界面镍板一侧的Ni 的浓度C Ni 为100%，每cm 3中Ni 原子个数为： N Ni/MgO =(4原子/晶胞)/(3.6×10－8cm 3)=8.57×1022原子/cm 3，在Ta/MgO 界面Ta 板一侧的Ni 的浓度0%，这种扩散属于稳态扩散，可以利用菲克第一定律求解。
故浓度梯度为dc/dx ＝（0－8.57×1022原子/cm 3）/（0.05cm ）＝－1.71×1024原子/（cm 3.cm ）， 则Ni 原子通过MgO 层的扩散通量： J ＝－D （dc/dx ）=－9×10－12cm 2/s ×(－1.71×1024原子/（cm 3.cm ）)=1.54×1013Ni 原子/（cm 2.s)每秒钟在2×2cm 2的面积上通过MgO 层扩散的Ni 原子总数N 为 N ＝J ×面积＝[1.54×1013Ni 原子/（cm 2.s)]×4cm 2=6.16×1013Ni 原子/s 。
材料科学基础扩散习题解答
扩散习题1. 说明下列概念的物理意义：（1）扩散通量；（2）扩散系数；（3）稳态扩散和非稳态扩散；（4）克根达耳效应；（5）互扩散系数；（6）间隙式扩散；（7）空位机制；（8）扩散激活能；（9）扩散驱动力；（10）反应扩散；（11）热力学因子。
2. 如图所示，在Ni 和Ta 中间插入一个0.05cm 厚的MgO 层作为扩散屏障以阻止Ni 和Ta 两种金属之间的相互作用。
在1400 ℃时，Ni 原子能穿过MgO 层扩散到Ta 中。
计算：①每秒钟通过MgO 层的Ni 原子数；②Ni 原子层减少一微米厚度所需的时间是多少？已知Ni 原子在MgO 中的扩散系数是9×10－12cm 2/s ，且1400℃时Ni 原子的晶格常数为3.6×10－8cm 。
被MgO 层隔离开的Ni 和Ta 扩散偶解：在Ni 和MgO 界面上Ni 的浓度为：32238MgO /Ni cmatoms 1057.8cm)106.3(cell unit atoms Ni 4⨯=⨯=-C 在Ta 和MgO 界面上Ni 的浓度应为0，所以浓度梯度为：cmcm atoms 1071.105.01057.8032422⋅⨯-=⨯-=∆∆x C Ni 通过MgO 的扩散通量为：)1071.1)(109(2412⨯-⨯=∆∆-=-xC D J scm atoms Ni 1054.1213⋅⨯=因此，每秒钟透过界面的Ni 原子总数为：s /atoms Ni 1016.6221054.11313⨯=⨯⨯⨯在一秒钟之内，从Ni/MgO 界面扩散出去的Ni 原子的体积为：scm 1072.0cm /atoms Ni 1057.8s/atoms Ni 1016.63932213－＝⨯⨯⨯ 则Ni 层每秒钟减少的厚度为：s /cm 108.1cm4s /cm 1072.010239－－＝⨯⨯ 由此可得，Ni 层减少一微米所需的时间为：h 154s 000556s/cm 108.1cm 10104＝，＝－－⨯3.设碳原子在铁中的八面体间隙三维空间中跃迁。
《金属学原理》习题解答余永宁第四章
第4章 扩散1. 一块厚度为d 的薄板，在T 1温度下两侧的浓度分别为w 1，w 0（w 1＞w 0），当扩散达到平稳态后，给出①扩散系数为常数，②扩散系数随浓度增加而增加，③扩散系数随浓度增加而减小等三种情况下浓度分布示意图。
并求出①种情况板中部的浓度。
解：一维扩散的平稳态有 D Cxd d =常数①扩散系数为常数时，d C /d x 也应为常数，故浓度分布是直线。
其中部的浓度C w w =−12②扩散系数随浓度增加而增加时，d C /d x 应随浓度增加而减小，浓度分布曲线是上凸的曲线。
③扩散系数随浓度增加而减小时，d C /d x 应随浓度增加而增加，浓度分布曲线是下凹的曲线。
2. 上题d =2mm，w 1=1.4%，w 0=0.15％。
在T 1温度下w 1和w 0浓度的扩散系数分别为D w 1=7.7×10-11m 2⋅s -1，D w 0=2.5×10-11m 2⋅s -1。
问板的两侧表面的浓度梯度的比值为多大?设w =0.8％≡ρ=60kg/m 3，问扩散流量为多少?（设扩散系数随浓度线性变化）解：①两侧表面的浓度梯度的比值：因 D C x D C xw w1010d d d d =，故 d d d d C x C x D D w w 100125770325===...②因扩散系数随浓度线性变化，设D =a+bC 因 D a bC D a bC 1100=+=+求得 010111011C C D D b C C C D D D a −−=−−−=扩散流量 J a bC C x =−+()d d 上式积分得 −=++Jx aC bC d22边界条件：x =l ，C =C 0；代入上式得：J a C C b C C l=−−+−[()()]10120221把a 和b 代入得J D D D C C C C D D C C C C l D D C C l =−−−−−+−−−=−−{()()()}()()110101*********10101212把重量百分数转化为体积浓度，因w =0.8％≡60kg/m3故 C C 130314086010501508601125=×=⋅=×=⋅−−.....kg m kg m 把浓度代入流量式子，最后得J =−−××⋅⋅=×⋅⋅−−−−−−−(..)(.).77251051125102102441011321621kg m s kg m s 3. 根据图4-5(b)和(c)给出的资料，计算x (Ni)=0.4以及x (Ni)=0.6两种合金在900°C 时的互扩散系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

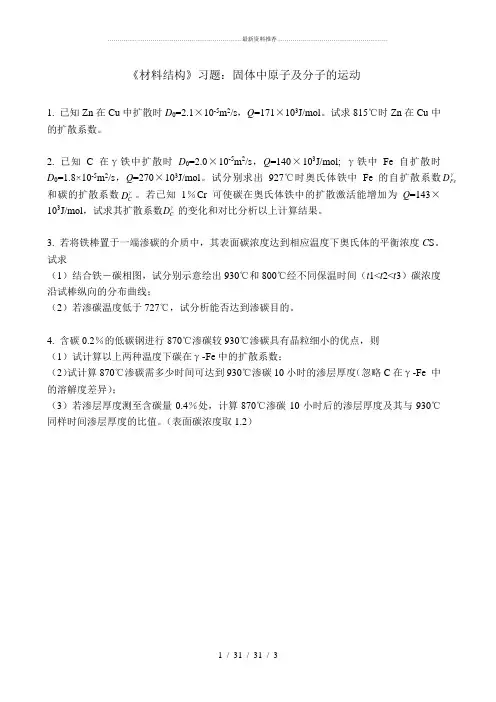

《材料结构》习题：固体中原子及分子的运动
1. 已知Zn在Cu中扩散时D0=×10-5m2/s，Q=171×103J/mol。
试求815℃时Zn在Cu中的扩散系数。
2. 已知C在γ铁中扩散时D0=×10-5m2/s，Q=140×103J/mol; γ铁中Fe自扩散时
D0=×10-5m2/s，Q=270×103J/mol。
试分别求出927℃时奥氏体铁中Fe的自扩散系数和碳的扩散系数。
若已知1％Cr可使碳在奥氏体铁中的扩散激活能增加为Q=143×103J/mol，试求其扩散系数的变化和对比分析以上计算结果。
3. 若将铁棒置于一端渗碳的介质中，其表面碳浓度达到相应温度下奥氏体的平衡浓度C S。
试求
（1）结合铁－碳相图，试分别示意绘出930℃和800℃经不同保温时间（t1<t2<t3）碳浓度沿试棒纵向的分布曲线；
（2）若渗碳温度低于727℃，试分析能否达到渗碳目的。
4. 含碳％的低碳钢进行870℃渗碳较930℃渗碳具有晶粒细小的优点，则
（1）试计算以上两种温度下碳在γ-Fe中的扩散系数；
（2）试计算870℃渗碳需多少时间可达到930℃渗碳10小时的渗层厚度（忽略C在γ-Fe 中的溶解度差异）；
（3）若渗层厚度测至含碳量％处，计算870℃渗碳10小时后的渗层厚度及其与930℃同样时间渗层厚度的比值。
（表面碳浓度取）
Fe Dγ
C
Dγ
C
Dγ
习题4答案：
1． 解：根据扩散激活能公式得
3-5132017110exp() 2.110exp 1.2610m /s 8.314(815273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭
Cu
Zn Q D D RT 2． 解：根据扩散激活能公式得
3γ-5172027010exp() 1.810exp 3.1810m /s 8.314(927273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭Fe
Q D D RT 3γ-5112014010exp() 2.010exp 1.6110m /s 8.314(927273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭C
Q D D RT 已知1％Cr 可使碳在奥氏体铁中的扩散激活能增加为Q =143×103J/mol ， 所以，3γ-51120143.310exp() 2.010exp 1.1610m /s 8.314(927273)-⎛⎫⨯'=-=⨯⨯-=⨯ ⎪⨯+⎝⎭C
Q D D RT 由此可见，1％Cr 使碳在奥氏体铁中的扩散系数下降，因为Cr 是形成碳化物的元素，与碳的亲和力较大，具有降低碳原子的活度和阻碍碳原子的扩散的作用。
3． （1）参见204页。
（2）若渗碳温度低于727℃，不能达到渗碳目的。
因为在727℃以下，铁为α相，而C 在α－Fe 中的溶解度非常小（最高为在727℃时为％）。
4． 解：（1）在870℃下，
3γ-5122014010exp() 2.010exp 8.010m /s 8.314(870273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭C
Q D D RT 在930℃下，
3γ-5112014010exp() 2.010exp 1.6710m /s 8.314(930273)-⎛⎫⨯=-=⨯⨯-=⨯ ⎪⨯+⎝⎭C
Q D D RT （2）低碳钢渗碳的扩散方程解为
0()erf =--S S C C C C
所以，渗层厚度∝x
=
所以，1122112
1 1.67101020.9h 8.010--⨯⨯===⨯D t t D 。
（3
）根据低碳钢渗碳的扩散方程解0()erf S S C C C C =--得，
0.4% 1.2%(1.2%0.2%)erf =--
解得，x ＝×10-3m ＝。
由渗层厚度∝x
120.69====x x。
