基坑监测技术方案样本
基坑监测技术方案
基坑监测技术方案基坑是建筑施工过程中不可避免的工程险情之一，如何有效地进行监测，发现隐患，及时调整措施，保障工程的安全性？本文将介绍基坑监测技术方案。
一、基坑监测的目的基坑是指在建筑工程中开挖的地面或地下空间，用于建筑施工或其他用途。
基坑开挖过程中，常常会涉及到地下水、岩土结构等问题，可能引发其它安全问题。
因此，进行基坑监测可以明确工程的变化及时调整建设措施，并确保工程的质量和安全。
二、常见的基坑监测技术方案1.测量法测量法采用传统的测量方法，利用仪器对基坑的各种数据进行测量。
通过对基坑周边的某些关键点（如墙体上相对位移、水平位移、沉降量等）的观测，得到基坑的变形量，及时掌握基坑的变化情况。
2.遥感技术遥感技术是通过卫星图像等技术，对建筑工程的状况进行监测。
它可以依靠大数据和软件分析技术，使用多层次、多角度监测手段，综合分析监测对象，实现全方位的建筑工程监测。
3.无人机监测技术无人机技术的应用可以在工程施工过程中实现对基坑的实时监测。
通过高清摄像头拍摄和即时传输，实现对基坑地形及其周边环境的监测，及时掌握基坑的变化，并调整施工措施。
4.传感器监测技术传感器监测技术是一种新型的监测方法，需要安装传感器模块在监测对象，例如挖掘机、混凝土泵车等，可以动态的监测设备的状态变化，通过收集基坑周边各种数据，实现基坑变化的高精度、高效率监测。
三、基坑监测技术方案的实现实现基坑监测技术方案需要从以下几个方面入手：1.规划设计方案，提前设计好基坑监测方案，明确监测的目标与方法。
2.确定监测方法与工具。
根据基坑的不同情况（地质条件、基坑的大小、开挖深度及周边环境等因素）选择合适的监测方法和工具。
3.安装好相应的仪器设备。
无论是传感器、测量设备、还是遥感技术，都需要进行相应的设备安装工作，将其定位到合适的位置。
4.监测数据的采集和处理。
通过设备采集到的数据，进行分类、整理、分析和处理，并将处理后的数据反馈给项目监理方、工程负责人和建设方等相关人员，以调整工程进展和方案。
基坑工程现场监测方案
基坑工程现场监测方案一、前言基坑工程是指在承载土体的工程基础体系周围凿挖一定的深度和宽度，以满足地下空间利用要求的一种工程。
其施工过程中可能存在土体塑性变形、地下水位变化、地下管线和建筑物变形等多种风险，因此需要对其现场进行全面的监测，及时掌握施工情况，保障工程顺利进行。
二、监测目标基坑工程的监测目标主要包括以下几个方面：1、土体变形监测：监测基坑周边土体的沉降变形情况，及时发现并控制土体的变形，防止地质灾害发生。
2、地下水位监测：监测基坑周边地下水位的变化情况，控制基坑内的地下水位在合理范围内，避免基坑水灾发生。
3、地下管线监测：监测基坑周边地下管线的变形情况，控制地下管线的变形，防止对施工安全造成影响。
4、建筑物变形监测：监测基坑周边建筑物的倾斜、裂缝等变形情况，确保周边建筑物的安全。
5、施工工艺参数监测：监测基坑支护结构的变形、应力、变形等参数，保障支护结构的稳定性。
三、监测方案1、土体变形监测：采用全站仪、GPS、精度水准仪等仪器对基坑周边土体进行定点观测，记录土体的沉降、水平位移、倾斜等信息，检测变形情况。
对于变形较大的地点，可采用测量点云技术，实时监测土体的三维形变情况。
2、地下水位监测：利用水位计、压力计对基坑周边的不同深度和位置进行地下水位的监测，并且建立水位监测井，实时监测地下水位的变化情况。
同时，采用地下水位自动监测系统，可以实时监测并记录地下水位的变化。
3、地下管线监测：采用地下管线监测仪器对基坑周边的地下管线进行监测，记录管线的变形、位移等信息，及时发现问题并采取相应的措施。
4、建筑物变形监测：采用倾斜仪、位移监测仪等仪器对基坑周边的建筑物进行倾斜、位移等变形情况的监测，确保建筑物的安全。
5、施工工艺参数监测：采用应力应变计、变形仪器、位移传感器等仪器对基坑支护结构进行监测，记录支护结构的变形、位移、应力等参数，及时掌握支护结构的稳定性。
四、监测频次1、土体变形监测：根据基坑的深度和地质条件，制定不同监测频次，一般情况下，每日至少监测一次，夜间施工时，应加强监测频次。

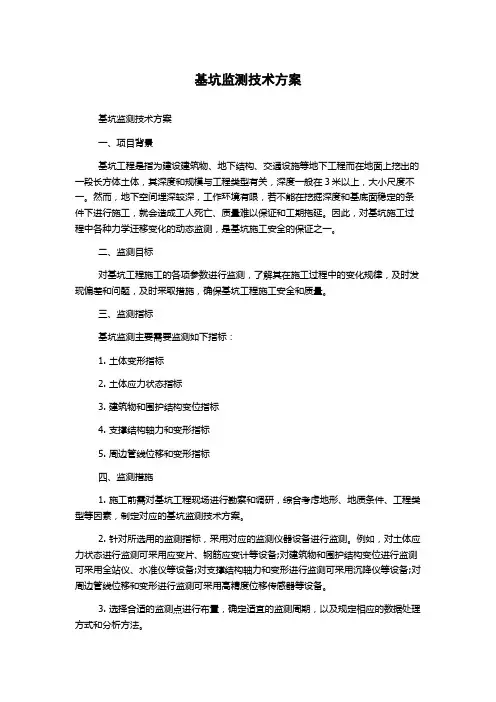

基坑监测技术方案
基坑监测技术方案基坑监测技术方案一、项目背景基坑工程是指为建设建筑物、地下结构、交通设施等地下工程而在地面上挖出的一段长方体土体，其深度和规模与工程类型有关，深度一般在3米以上，大小尺度不一。
然而，地下空间埋深较深，工作环境有限，若不能在挖掘深度和基底面稳定的条件下进行施工，就会造成工人死亡、质量难以保证和工期拖延。
因此，对基坑施工过程中各种力学迁移变化的动态监测，是基坑施工安全的保证之一。
二、监测目标对基坑工程施工的各项参数进行监测，了解其在施工过程中的变化规律，及时发现偏差和问题，及时采取措施，确保基坑工程施工安全和质量。
三、监测指标基坑监测主要需要监测如下指标：1. 土体变形指标2. 土体应力状态指标3. 建筑物和围护结构变位指标4. 支撑结构轴力和变形指标5. 周边管线位移和变形指标四、监测措施1. 施工前需对基坑工程现场进行勘察和调研，综合考虑地形、地质条件、工程类型等因素，制定对应的基坑监测技术方案。
2. 针对所选用的监测指标，采用对应的监测仪器设备进行监测。
例如，对土体应力状态进行监测可采用应变片、钢筋应变计等设备;对建筑物和围护结构变位进行监测可采用全站仪、水准仪等设备;对支撑结构轴力和变形进行监测可采用沉降仪等设备;对周边管线位移和变形进行监测可采用高精度位移传感器等设备。
3. 选择合适的监测点进行布置，确定适宜的监测周期，以及规定相应的数据处理方式和分析方法。
4. 采用先进的数码化技术对监测数据进行数据管理和分析，实现对数据的预处理、质量检查、数据分析与趋势分析、数据可视化等功能。
5. 对监测数据进行分析判断，及时发现异常情况和趋势变化，进而采取相应的安全防护措施。
6. 将监测数据与施工管理结合起来，形成相应的报告，分析监测结果，提出可行建议，为施工管理和工程设计提供依据。
五、监测管理1. 建立完整的监测管理体系，指定相应的工作人员，明确各级管理措施。
2. 建立详细的基坑监测记录档案，其中包含监测点的情况、监测周期、监测数据、分析报告等内容。
基坑工程监测技术方案
基坑工程监测技术方案一、前言基坑工程是指为了建设地下结构或地下工程而在地面上开挖出的深坑，如地下车库、地下商场、地下室等。
在基坑工程施工过程中，要保证施工过程稳定安全，必须对基坑周边的地下水位、基坑变形、邻近建筑物或地下管线等进行严密监测。
基坑工程中的监测技术在施工和使用阶段起到至关重要的作用。
本文就基坑工程监测技术方案进行讨论。
二、基坑工程监测内容基坑工程监测内容主要包括以下几个方面：1. 地下水位监测：考虑到基坑周围地下水的波动对基坑稳定性的影响，需对周边地下水位进行监测，掌握地下水位的变化范围和趋势。
2. 基坑变形监测：基坑挖掘深度增加时，土体受到变形应力的影响，从而引起土体变形。
因此，需要监测基坑边坡的位移和变形情况。
3. 周边建筑物和地下管线监测：基坑开挖对周边建筑物和地下管线会产生影响，需监测周边建筑物和地下管线变化情况。
以上监测内容对基坑工程的施工和使用阶段都至关重要。
三、基坑工程监测技术方案1. 地下水位监测技术方案地下水位监测一般采用水位计或压力传感器进行监测。
监测点分布需覆盖基坑周边，监测频率一般为每日至每周。
监测数据通过无线传输至监测中心，并及时进行分析与处理。
在发现异常情况时，及时采取相应措施。
2. 基坑变形监测技术方案基坑变形监测可采用全站仪、测斜仪等设备进行监测。
设立监测点布设需均匀，以获取较为准确的数据。
监测频率根据施工情况和地质条件而定，一般监测频率为每日至每周。
监测数据传输至监测中心，并进行实时监测和分析。
3. 周边建筑物和地下管线监测技术方案周边建筑物和地下管线监测可采用全站仪、测斜仪等设备进行监测。
设立监测点分布需合理，监测频率一般为每周至每月。
监测数据传输至监测中心，并进行分析和处理。
四、基坑工程监测数据分析与应用监测数据的分析和应用是基坑工程的关键环节。
监测数据的实时分析可以预警和预防基坑工程中可能出现的安全隐患，从而采取相应的控制措施。
1. 地下水位监测数据分析与应用地下水位监测数据的分析可以帮助预测地下水位的变化趋势，及时发现地下水位异常变动的可能性。
基坑监测工作方案
******广场二期工程C区基坑监测工作方案***二零一三年五月******广场二期工程C区基坑监测工作方案***目录1.概况 (1)1.1工程概况 (1)1.2工作内容及目的 (1)1.3执行技术标准 (1)1.4坐标系统及高程系统 (1)1.5投入仪器设备及人员 (2)2.基坑监测基准点的布设及观测 (2)2.1基坑监测基准点位的选埋 (2)2.2基坑监测基准点的标志 (3)2.3基坑监测基准点的观测的技术要求 (3)2.4基坑监测基准点的检测 (3)3.基坑顶部监测点的布设及观测 (3)3.1基坑顶部监测点的布设 (3)3.2基坑顶部监测点的编号 (4)3.3基坑顶部监测点埋设及标志 (4)3.4基坑顶部监测点的观测 (4)3.5基坑顶部监测点监测周期 (5)4.周边建筑物沉降观测 (6)4.1周边建筑物监测点的布设和数量 (6)4.2沉降监测点的编号 (6)4.3沉降监测点布设及标志 (6)4.4沉降监测点的观测 (6)4.5沉降监测点的观测周期 (7)5.周边路面沉降观测 (7)5.1周边路面沉降点的布设和数量 (7)5.2沉降点的编号 (7)5.3沉降点布设及标志 (7)5.4沉降点的观测 (7)5.6注意事项 (7)6.护坡桩深层水平位移（测斜） (8)6.1测斜点的布设和数量 (8)6.2测斜点的编号 (8)6.3测斜管的安装与监测 (8)6.4测斜频率 (9)6.5测斜监测报警值 (9)7.水位测量 (9)7.1水位测量点的布设和数量 (9)7.2水位测量点的编号 (9)7.3水位测量 (9)7.4水位测量频率 (10)8.锚杆内力监测 (10)8.1锚杆内力监测点的布设和数量 (10)******广场二期工程C区基坑监测工作方案***8.2锚杆内力监测点的编号 (10)8.4锚杆内力监测频率 (10)9.监测要求 (11)10.监测报警值 (11)11.内业资料的处理 (11)12.提交成果 (12)附图1：基坑监测基准点布置示意图 (13)附图2：基坑监测基准点标志示意图 (15)附图3：基坑顶部监测点布设示意图 ........................ 错误!未定义书签。
深基坑施工监测方案
深基坑施工监测方案一、项目概述深基坑工程是指土木工程中深度超过3米的基坑挖掘工程，其施工困难度大、风险高，需要进行持续而严密的监测工作。
本监测方案针对深基坑施工监测的全过程进行设计，旨在确保施工的安全性和顺利进行。
二、监测目标1.地质监测：对基坑周边的地质环境进行监测，包括土层的稳定性、地下水位以及地下水流动等情况，提前发现地质灾害隐患。
2.结构监测：对基坑周边的建筑物、道路、管线等结构进行监测，及时了解其受力情况，避免因基坑施工引起的损坏。
3.地下水监测：对基坑内的地下水位、水压等进行监测，确保基坑的排水畅通，从而保证施工的安全性和质量。
三、监测方法1.地质监测：采用地质勘探和地下水位监测等方法，对基坑周边的土层稳定性和地下水位进行实时监测，并定期进行分析和评估。
2.结构监测：采用挠度监测、应变测量以及烘箱干燥法等方法，对基坑周边的建筑物、道路、管线等进行结构监测，并记录监测数据，以便及时发现异常情况。
3.地下水监测：设置地下水位探头、水压计等监测设备，对基坑内部的地下水位和水压进行实时监测，并根据监测数据进行相应的处理和分析。
四、监测频率2.结构监测：在基坑开挖前、挖掘过程中和开挖完成后进行结构监测，根据需要可进行实时监测或定期监测，以确保结构的安全。
3.地下水监测：在基坑开挖前、挖掘过程中和挖掘完成后进行地下水位和水压监测，及时采取排水措施，确保基坑的排水正常。
五、监测报告1.地质监测报告：根据地质监测数据和分析结果，编制地质监测报告，评估基坑周边的地质环境稳定性和地下水位的变化情况，并提出相应的建议和措施。
2.结构监测报告：根据结构监测数据和分析结果，编制结构监测报告，评估基坑周边建筑物、道路、管线等的受力情况，并提出相应的建议和措施。
3.地下水监测报告：根据地下水监测数据和分析结果，编制地下水监测报告，评估基坑内部的地下水位和水压情况，并提出相应的建议和措施。
六、监测责任1.施工方：负责监测设备的安装、维护和数据的收集及整理工作，按照监测方案的要求进行监测，并保证监测设备的正常运行。
基坑监测方案
基坑监测方案一、基准网的建立为了科学地预测基坑支护的稳定和周边环境的变化，及时预报和提供准确可靠的变形数据，因此建立基坑支护施工变形与沉降观测网，定期进行变形沉降观测。
二、基坑支护变形观测（1）基坑支护水平位移观测在基坑边坡顶上布置基线（每基坑边一条），每条基线上设4个变形观测点，同时又作为沉降观测点。
（2）基坑支护沉降观测利用远离场区的城市高程系水准控制点或独立水准点作为沉降观测的起算点，与以上点联测，构成基坑支护沉降观测网。
四面围墙周边附近各布置四个沉降观测点，与基坑周边浅埋基础建（构）筑物、重要管线监测点一起构成监测周边环境的沉降观测网。
三、观测方法（1）水平位移观测分别在基线点四个角上设站，用J2型经纬仪观测四边网的水平角度(四边形内角)，并与城市的大地控制网三角点联测水平夹角，检查基线点是否发生位移，在基线点正确无误的情况下，同时在四角测端上分别以对应的相邻角点定向，并观测定向基线上各预埋点的水平位移量初始读数。
（2）沉降观测对基坑边上的各点及周边点建立的沉降观测网的测量方法为：首先自远离基坑的城市水准控制点开始观测，引测至基坑周围后，按编定的各点观测次序依次观测，最后测至另一水准控制点符合，观测仪器采用S3型精密水准仪。
四、基坑周围建(构)筑物等的监测措施工程对基坑周边50米范围内的所有建（构）筑物进行监测，并特别对临近坑边1.5H～2.0H范围内建（构）筑物，包括道路、市政管道、电力电缆、电信管网等加强监测力度。
具体监测措施是：（1）对建（构）筑物，定期进行沉降变形观测。
（2）施工前，了解地下管线的分布情况，对整个场地的地下管线进行摸底，并在地面投影其轴线走向，布置变形观测点进行监测；对某些变形要求较高及紧邻基坑开挖边缘的重要管线，预先做好加固处理措施。
五、质量保证技术措施在施工中不仅要严格执行质量管理程序，保持质量体系的有效运行，同时必须采取切实可行的质量保证技术措施，从原材料的采购到施工全过程进行全方位控制，强化施工质量一次合格率，杜绝不合格和返工。
基坑工程污染监测方案模板
基坑工程污染监测方案模板一、项目概况1. 项目名称：基坑工程污染监测方案2. 项目地点：（具体地址）3. 项目业主：（业主单位名称）4. 监测单位：（监测单位名称）5. 编制时间：（年月日）二、监测目的本基坑工程污染监测方案的目的是为了确保基坑工程建设过程中的各项排污活动和施工活动不对周边环境造成污染，同时也为未来环境保护提供数据支持。
三、监测范围本方案囊括了基坑工程的各项排污活动和施工活动对周边环境的影响监测，包括但不限于：1. 废水排放监测2. 废气排放监测3. 土壤污染监测4. 噪音污染监测四、监测方法1. 废水排放监测：采集基坑工程建设期间排放的废水样品，进行化学分析，监测其中主要的污染物含量，包括悬浮物、化学需氧量、总磷、总氮等。
2. 废气排放监测：采用气体分析仪等设备，监测基坑工程建设期间的废气排放情况，主要监测有机挥发物、氮氧化物、二氧化硫等污染物的浓度。
3. 土壤污染监测：对基坑工程施工期间可能受到影响的地块进行土壤样品采集，进行污染物含量的分析监测，主要包括重金属、有机物、氮磷类污染物。
4. 噪音污染监测：利用专业的噪音监测设备，对基坑工程建设期间的施工活动产生的噪音进行监测，确定噪音的频率、强度及时段。
五、监测频次1. 废水排放监测：每周抽取2次废水样品进行监测，一份样品存档，一份送检化验。
2. 废气排放监测：每日抽取3次废气样品进行监测，监测连续进行一周，求均值。
3. 土壤污染监测：基坑工程施工前对选择的地块采集土壤样品进行分析，施工过程中每个月重新采集一次并进行分析，施工结束后再次采集样品进行监测。
4. 噪音污染监测：每日连续监测，对连续监测结果进行均值计算。
六、监测记录和报告1. 监测记录：监测单位应当及时记录所做的监测活动内容和结果，做好相关的监测记录，并妥善保存，以备查阅。
2. 监测报告：监测单位应根据监测结果编制监测报告，将监测结果进行分析总结，并根据分析总结提出相关的建议和改进措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目基坑工程监测
技
术
方
案
XXXXXX设计有限公司二○一一年八月
项目基坑工程监测方案
编写:
审核:
批准:
XXXXXXX勘察设计有限公司
08月
目录
1监测技术方案 ........................................................... 错误!未定义书签。
1.1 工程概况错误!未定义书签。
1.2 周边环境概况错误!未定义书签。
1.3 监测目的错误!未定义书签。
1.4 监测技术方案编制依据与原则错误!未定义书签。
1.4.1 监测技术方案编制依据......................... 错误!未定义书签。
1.4.2 监测技术方案编制的原则..................... 错误!未定义书签。
1.5 监测范围及内容错误!未定义书签。
1.6.监测方法、数据处理及测点的埋设错误!未定义书签。
1.6.1 监测控制网的布设................................. 错误!未定义书签。
1.6.2 围护墙顶沉降监测................................. 错误!未定义书签。
1.6.3 围护墙顶水平位移监测......................... 错误!未定义书签。
1.6.4 围护墙深层水平位移监测..................... 错误!未定义书签。
1.6.5 支撑轴力监测 ......................................... 错误!未定义书签。
1.6.6 立柱沉降监测 ......................................... 错误!未定义书签。
1.6.7地下水位监测.......................................... 错误!未定义书签。
1.6.8边建筑物沉降、裂缝、倾斜监测 ...... 错误!未定义书签。
1.6.9周边管线水平、垂直位移监测 ............ 错误!未定义书签。
1.6.10巡视........................................................ 错误!未定义书签。
1.7监测技术要求错误!未定义书签。
1.7.1 技术要求 ................................................. 错误!未定义书签。
1.7.2 监测精度 ................................................. 错误!未定义书签。
1.7.3 监测频率 ................................................. 错误!未定义书签。
1.7.4 监测参考报警值..................................... 错误!未定义书签。
2 监测仪器设备及人员组织 ...................................... 错误!未定义书签。
3 监测质量保证措施 .................................................. 错误!未定义书签。
3.1 质量目标错误!未定义书签。
3.2 质量保证体系错误!未定义书签。
3.3 监测工作的管理错误!未定义书签。
3.4 保证监测质量的措施错误!未定义书签。
3.4.1健全监测管理服务质量保证体系.......... 错误!未定义书签。
3.4.2工序质量控制措施.................................. 错误!未定义书签。
3.4.3 监测管理服务质量保证组织措施......... 错误!未定义书签。
3.4.4监测管理服务质量保证制度措施.......... 错误!未定义书签。
3.5监测管理服务质量保证技术措施错误!未定义书签。
3.5.1 仪器、仪表 ........................................... 错误!未定义书签。
3.5.2 野外作业 ................................................. 错误!未定义书签。
3.5.3 资料采集及整理..................................... 错误!未定义书签。
3.6监测管理服务质量保证信息管理措施错误!未定义书签。
3.6.1文件控制.................................................. 错误!未定义书签。
3.6.2安全监测报警.......................................... 错误!未定义书签。
4 监测进度保证措施 .................................................. 错误!未定义书签。
4.1施工进度目标错误!未定义书签。
4.2施工进度程序错误!未定义书签。
4.3施工组织进度计划控制错误!未定义书签。
4.3.1施工进度计划与实施.............................. 错误!未定义书签。
4.3.2工程施工中影响进度的几个重点及对策错误!未定义书签。
5安全文明施工、环境保护目标和保证措施 ......... 错误!未定义书签。
5.1、安全文明施工目标错误!未定义书签。
5.2 安全保证体系错误!未定义书签。
5.2.1、安全保护责任..................................... 错误!未定义书签。
5.2.2 劳动保护 ................................................. 错误!未定义书签。
5.2.3 照明安全 ................................................. 错误!未定义书签。
5.2.4 接地及避雷装置..................................... 错误!未定义书签。
5.2.5 消防 ......................................................... 错误!未定义书签。
5.2.6 洪水和气象灾害的防护......................... 错误!未定义书签。
5.3 文明施工保证措施错误!未定义书签。
5.4 环境保护错误!未定义书签。
6 对本工程的承诺....................................................... 错误!未定义书签。
7 附图........................................................................... 错误!未定义书签。
1监测技术方案
1.1 工程概况
XXXXXXXX国际家居广场基坑工程位于XXXX路以西、XXXX绿化带以北、先锋路以南, 临近XXXXXXX。
本工程基坑开挖深度为9.33~9.73米, 局部深坑落深为1.50～3.00米, 基坑安全等级为二级, 基坑环境保护等级为三级。
围护结构采用钻孔灌注桩挡土＋两轴搅拌桩止水、竖向设置一道内支撑。
1.2 周边环境概况
周边道路及建筑物情况:
北侧红线外为先锋路;
东侧红线外为金汇路路;
南侧红线外为吴中路绿化带。
建筑物有基坑西侧的虹桥商贸城及北面与东面的房屋。
周边市政管线情况:
东侧金汇路宽约12m, 其下管线由近至远分别为: ①污水②污水③电力最近的地下管线距离基坑边线为24m。
1.3 监测目的
经过监测可获得基坑的支撑轴力、支护结构桩顶水平位移和沉降、支护结构变形、地表沉降、地下水等参数, 并结合周边建筑物沉降、倾斜、裂缝情况进行基坑每周安全性分析, 将其成果及时提供给业主、设计、施工、监理, 做到信息化施工, 保证工程结构及周边环境的安全, 减少施工对周边建( 构) 筑物、路面及管线等周围环境的影响, 从而有效地将施工控制在安全范围之内。
同时, 积极配合业主进行与本工程有关的科研、监测、测试工作。
经过对该工程监测能够达到以下目的:
( 1) 监视分析工程施工周围土体在施工过程中的动态变化, 明确工程施工对原始地层的影响程度及可能产生失稳的薄弱环节;。
