预分支电缆在竖井内敷设操作工艺
预分支电缆在竖井内敷设操作工艺
1．安装附件见表3.14。
2．电缆敷设
1）检查电缆通道，确认预分支
电缆是否能通过贯通孔洞。
2）通常将电缆放在楼下线架
上，安装时将电缆提拉上去。
3）分支电缆顶端处理，将电缆
的顶端用一专用PVC材料制成的封
头帽作防水处理，再用热缩管加强。
4）将金属网套固定在电缆顶
端，图3.14-1为金属网套固定方法示
意图。
(a)拧绞型电缆；(b)单芯电缆
图3.14-1 5）将安装金属网套的电缆顶端通过回转接头同卷扬机钢丝绳连接。
6）检查吊装电缆的各个环节是否准备好，检查无误后，启动卷
图3.14-2 图3.14-3
扬机将电缆提升上去。
提升过程中，不要对分支线施加张力，使用电
缆重量4倍以上强度的提升用绳缆，边提升，边检查，以免电缆受伤，提升用的电缆网套到达顶部时，将网套挂在预埋的吊钩上。
图3.14-2为预分支电缆敷设方法示意图。
7）对中间部位进行固定，固定间距1．5～2m。
单芯电缆用马鞍线夹固定。
8）将支线电缆端头进行连接。
9）进行主干线电缆的连接。
10）图3.14-3为预分支电缆的安装示意图。
3．电缆挂标志牌
1）标志牌规格应一致，并有防腐性能，挂装应牢固。
2）标志牌应注明电缆编号、规格、型号、电压等级及起始位置。
3）沿电缆管道敷设电缆在其两端、井道内应挂标志牌。
电气设备及其灯具安装工艺标准
一、电气工程施工方案施工方法：（1）. 电气配管：施工工艺：预制加工→测定盒、箱位置→固定盒、箱→管路连接→焊跨接线→管路固定→箱、线盒、管路保护电线管敷设A、认真熟悉工程图纸，将强弱电、消防、综合布线等项目统筹考虑，确定管线的数量、走向、位置，箱、盒定位要准确。
B、配合土建留洞槽，在现浇砼楼板、墙内的暗配管敷设时，必须有专业电气人员配合预埋或预留，由专业质检员与监理、甲方检验后，方可浇灌砼。
C、电线管进入各种照明器具、箱（盒）。
管口露出箱（盒）5mm，管口必须齐平。
D、注意成品保护。
管子进入箱（盒）内要堵塞严密，以防进入异物堵塞管路。
（2）管内穿线：施工顺序：扫管→穿带线→管口带护口→导管与带线绑扎→放线与断线→导线连接→导线搪锡→导线包扎→导线绝缘电阻摇测管内穿线及导线连接：A、在穿线前应清扫管路，在管端戴好护帽，方可进行穿线。
穿入管中的导线不能有接头和扭曲。
穿线后应做绝缘测试，并做好记录。
B、导线穿管后，在导线出口处，应装护线套保护导线。
不同回路的导线不得穿在同一根管内，相线统一使用红、黄、绿色，零线为淡蓝色，地线为黄绿双色线且截面不得小于2.5mm2。
（3)开关、插座安装A、安装高度与设计相符B、成排安装高度的开关、插座高度差不大于2㎜，同一室内要求同高度的误差不大于2㎜。
C、安装开关的面板应端正、严密并与墙面平D、落地插座用安全型插座E、接地（PE）和接零（N）线在插座间不能串联连接F、插座的接线方法：右火左零上地线（4)动力照明配电箱安装A、配电箱位置正确，部件齐全，箱体开孔与导管管径适配。
暗装配电箱箱盖紧贴墙面，箱涂层完整。
B、配电箱安装垂直度允许偏差为1.5‰C、配电箱内配线整齐，无铰接现象，导线连接紧密，不伤芯线，不断股。
垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于两根，防松垫圈等零件齐全。
D、配电箱内开关动作灵活可靠。
E、配电箱内分别设置零线和保护接地线汇流排，零线（N）和保护地线（PEN）经汇流排配出。
预分支电缆施工技术
预分支电缆施工技术1.主要技术内容（1）技术特点：分支电缆是近年来的一项新技术产品，该产品根据各个具体建筑的结构特点和配电要求，将主干电缆、分支线电缆、分支连接体三部分进行特殊设计与制造，产品到现场经检查合格后可直接安装就位，极大地缩短了施工周期、减少了材料费用和施工费用，更好地保证了配电的可靠性。
预分支电缆由三部分组成：主干电缆、分支线、起吊装置，并具有三种类型：普通型、阻燃型、耐火型。
预分支电缆是高层建筑中母线槽供电的替代产品，具有供电可靠、安装方便、占用建筑面积小、故障率低、价格便宜、免维修等优点，目前已广泛应用于中高层建筑采用电气竖井垂直供电的系统和隧道、机场、桥梁、公路等供电系统。
(2）施工技术：采用预分支电缆技术时，应先行测量建筑电气竖井的实际尺寸(竖井高度、层高、每层分支接头位置等)，同时结合实际配电系统安装的位置量身定制，为避免因楼层功能改变引起容量的变动，宜将预分支电缆的干线和支线截面均放大一级，特殊情况还应预留分支线以供备用。
(3)预分支电缆的安装：预分支电缆可以吊装或放装，采用放装（从上往下或从未端开始施放），用户需要向制造厂家提出，电缆在出厂复绕时要逆向复绕。
无论是吊装还是放装，安装时每一楼层都要有专人监护，以免电缆刮伤。
在电缆提升前应先安装钢丝网套，钢丝网套安装时要用扎紧线与电缆扎紧，其扎紧线应位于网套的末端。
在电缆全部吊好后应及时将电缆固定在安装支架上，以减少网套承受的拉力，从而避免因拉力过大把电缆外护套拉坏。
2.技术指标《电气装置安装工程电缆线路施工及验收规范》GB50168《建筑电气工程施工质量验收规范》GB50303《预制分支电力电缆安装》标准图集00D101-7。
3.适用范围适用于中高层建筑交流额定电压为0.6/1kV、中小负荷的配电线路。
4.已应用典型工程杭州西湖文化广场环球中心、宁波万豪大酒店。
电线电缆敷设方法
电线电缆敷设方法电缆明敷在桥架上，普通电缆与应急电源电缆及同一路径向一级负荷供电的双电源电缆应分设桥架或采取隔离措施，在竖井内距离应大于300mm或采用隔离措施。
应急电缆若不敷设在桥架上，应穿热镀锌钢管(SC)敷设。
（1）施工准备（2）施工工艺电缆敷设机具表：慢速转扬机电缆滑轮放线滑轮电缆放线架（3）电缆施工方法电缆敷设顺序：先大后小，每放一根，固定一根，固定顺序为由上而下。
本项目电缆竖井敷设方式拟采用“从上往下或从下往上”的方式敷设。
电缆敷设采用人工敷设的方式：（4）电缆排列固定1）桥架内电缆应排列整齐，固定点一致。
电缆固定采用尼龙扎带，间距1m以内，每20m用金属电缆卡作加强固定。
单芯电缆的固定卡不能形成闭合磁场回路。
2）固定电缆用的夹具、扎带、捆绳或支托件等部件，应具有表面光滑、便于安装、足够机械强度和适合使用环境的耐久性。
3）电缆固定用部件采用经防腐处理的扁钢夹具或尼龙扎带、镀塑金属扎带。
强腐蚀环境应采用电缆夹或镀塑金属扎带。
预分支电缆及桥架内电缆安装示意图4）电缆支架应符合下列规定：表面光滑无毛刺，适应使用环境的耐久稳固，满足所需要的承载能力，符合工程防火要求。
（5）电缆头制作所有接线端子均采用紧压铜端子，端子与电缆线芯截面相匹配，铜端子的压接采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。
电缆终端制作好，与配电柜连接前要进行绝缘测试，以确认绝缘强度符合要求。
示意图符合说明1-端子2-2-线芯绝缘3-绝缘管4-四芯指套5-密封胶6-电缆护套7-四芯终端主体材料8-四芯中间主体材料（6）电缆的标识沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段每间隔10m增设PVC标志牌。
标志牌规格应一致，并有防腐性能，挂设应牢固。
标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。

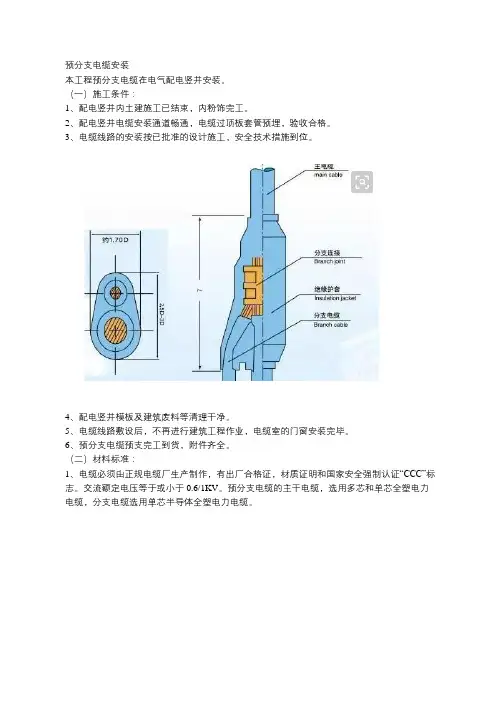

预分支电缆在电气配电竖井安装要点解析
预分支电缆安装本工程预分支电缆在电气配电竖井安装。
（一）施工条件：1、配电竖井内土建施工已结束，内粉饰完工。
2、配电竖井电缆安装通道畅通，电缆过顶板套管预埋，验收合格。
3、电缆线路的安装按已批准的设计施工，安全技术措施到位。
4、配电竖井模板及建筑废料等清理干净。
5、电缆线路敷设后，不再进行建筑工程作业，电缆室的门窗安装完毕。
6、预分支电缆预支完工到货，附件齐全。
（二）材料标准：1、电缆必须由正规电缆厂生产制作，有出厂合格证，材质证明和国家安全强制认证“CCC”标志。
交流额定电压等于或小于0.6/1KV。
预分支电缆的主干电缆，选用多芯和单芯全塑电力电缆，分支电缆选用单芯半导体全塑电力电缆。
2、电缆外观质量好，电缆线芯排列整齐，绝缘良好，表面无机械损伤，绝缘电阻：相间、相与工作接地线间，与保护接地线间≥0.5MΩ。
3、安装所需产品附件有出厂合格证，材质证明，金属附件必须是热镀锌件。
无弯翅变形，镀锌均匀，无表皮脱落、外观质量好。
4、接地线PE线采用40×4镀锌扁钢和分支电缆专用接地线。
5、预分支电缆由主干电缆、分支接头、分支电缆三部份组成，每个分支接头均以优于电缆外护套的合成材料采用气密模压，使电缆的外护套材料和注塑合成材料接合在一起而形成气密和防水的分支接头（电缆端头都设有密封的帽套）。
（三）工具配置：放线支架、滑轮组、绳索、液压接线钳、手钳、尖嘴钳、活扳手、冲击电钻、手锤、兆欧表（500V，2500V）、万用表、卷尺。
（四）安装工艺：安装准备划线定位选择预分支电缆测试绝缘电阻安装附件防线悬挂电缆固定电缆安装开关箱接线接地线安装测试。
（五）施工方法：1、安装准备：清理配电小间，清理电缆安装通道，清理杂物，用水泥砂浆修整电缆预留洞口。
洞口从底层到顶层，应畅通，洞口符合安装电缆要求。
2、划线定位：从顶层，用线锤吊线，根据电缆的根数，确定电缆吊钩横担，电缆安装支架的位置，划线后，对照施工图纸检查支架的安装位置是否分布合适，位置确定如下：顶层从电缆吊钩横担隔1.5m安装支架，可用M16膨胀螺栓固定，以下各层在预分支电缆分支接头处，上端0.3m，下端0.3m各安装支架一套，安装电缆支架时，应均匀分布。

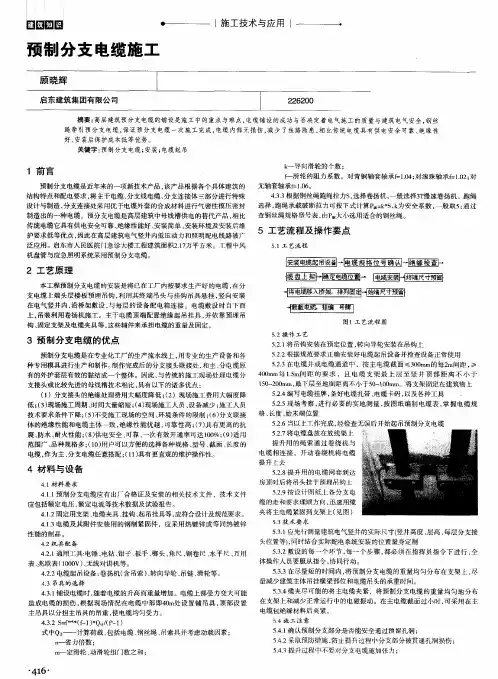

预制分支电缆施工
（ １ ）分支 接 头的 绝缘 处理 费用 大 幅度 降低 ； （ ２ ）现 场施 工 费用 大 幅度 降 低； （ ３ ） 现场 施工 周期 、 时间 大量 缩短 ； （ ４ ） 现场 施 工人 员 、 设 备 减少 ； 施 工人 员
５ ． ２ ． ４编 写 电缆挂牌 ， 备好 电缆扎 带 、 电 缆卡 码 ， 以及 各 种工具
震、 防水 、 耐 火 性能 ； （ ８ ） 供 电安 全 、 可靠 、 一次 有 效开 通率 可 达 １ ０ ０ ％； （ ９ ） 适 用 范 围广 、 品种规 格 多 ； （ １ ０ ） 用 户可 以方 便 的选择 各 种规 格 、 型号 、 截面 、 长度 的 电缆 ， 作为主、 分 支 电缆 任意 搭配 ； （ １ １ ） 具有 更直 观 的维 护操作 性 。
５ 工艺流 程及 操作 要点
５ １工 艺 流 程
机盘管与应急照明系统采用预制分支电缆。
２ 工 艺原理
本 工程 预制 分支 电缆 的安 装 是将 已在 工 厂 内按要 求 生产 好 的 电缆 ， 在分 支 电缆 上 端头 层 楼板 预 埋 吊钩 ， 利 用 其 终端 吊头 与挂 钩 吊具悬 挂 ， 竖 向安 装 在 电气 竖井 内 ， 沿 桥 架敷 设 ， 与每 层 的设 备 配 电箱 连 接 。 电缆 敷设 时 自下而
匮殖委蕴圈 一 匝 匿蛋 回 圈
匿 匿 型 画萤 一 匦亟
入
一
亚至 至 垂
上， 吊装利用卷扬机施工。主干电缆顶端配置绝缘起吊挂具 ， 并依靠预埋吊 钩、 固定 支 架及 电缆 夹具 等 ， 这 些辅 件来 承 担电缆 的重量 及 固定 。
‘ ． ． ． ． ． ． ． ． － － － － － － － － － － － － － － － － － － － － ． － ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．
住宅小区电缆敷设方案
住宅小区电缆敷设方案一、工艺流程二、施工方法及技术措施本工程电缆较多，针对本工程电缆水平部分占得比重较大，而竖直部分最高的电缆较少的特点，我们确定放电缆的方法是将电缆分别拉到各区室外地面上，先由1楼竖井放完地下室水平部分后，再将竖直部分倒拖到楼上。
倒拖的工具采用自制的绞磨。
注意事项如下：a 电缆敷设前的检查：敷设前电缆应进行下列检查：支架应齐全、油漆完整；电缆型号、规格、电压应符合设计要求；电缆绝缘良好；b 电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面摩擦拖拉。
电缆上不得有未消除的机械损伤（如电缆绞拧、护层拆裂等）。
c 电缆长度的预留：电缆敷设时，在终端头和中间接头处应留有备用长度。
针对地下部分较长的特点，在我们准备在水平桥架上各留有0.5米的余量。
d 电缆的排列：电力电缆和控制电缆应分开排列；当电力电缆和控制电缆逋设在同一侧支架上时，应将控制电缆敷设在电力电缆的下面。
本工程配电房中电缆较多，排列不好的话，配电房中的电缆将很难看，为此，放电缆前，我们将编制详细的作业指导书，里面标明桥架上电缆排列截面图，并标明电缆的布放顺序，放电缆时严格按照此顺序进行，不能为了一个塔楼的方便而打乱顺序。
e 竖井中电缆的敷设：本工程竖井中的电缆沿梯架明敷，敷设前，应清理好竖井，里面不能有钢筋等锐利物体，以免敷设时挂伤电缆，电缆敷设完毕后，9层以上每3层用防火堵料封堵，再用1cm厚的水泥砂浆找平，其具体方法如下图示：f 照明干线竖向部分采用预分支电缆，为确保电缆分支在每层的高度均一致，在定货前应和生产厂家的技术人员现场实测实量，绘制出详细的电缆竖向分支示意图，再由厂家根据示意图进行加工。
g 由于电缆存在着一定的热胀冷缩，电缆的分支部分和电表连接时，应留有一定的余量，以便于电缆干线部分轻微的上下移动。
h 电缆的标识：。
电缆敷设及电缆头制作规程
电缆敷设及电缆头制作规程
1. 工艺流程
1.1 电缆敷设工艺流程
准备工作→支架制作安装→电缆敷设→绝缘摇测→挂标志牌
1.2 电缆头制作工艺流程（热缩式）
设备点件检查→绝缘检测→剥除电缆护层→包绕填充胶、固定三叉手套→剥铜屏蔽层→固定应力管→压接端子→固定相色绝缘管→送电运行验收
2. 控制要点
2.1 电缆绝缘测试合格。
2.2 电缆排列的整齐度、预留的长度。
2.3 电缆穿墙穿楼板的防火封堵。
2.4 电缆标识。
3. 质量要求
本章节适用于电缆沟内及桥架内的电缆敷设：
3.1 电缆竖井内敷设，当设计无要求时，电缆最上层至竖井顶部或楼板距离不小于120～200mm；电缆支架最下端至地面的距离不小于50～100mm。
3.2 金属电缆支架必须与保护导体可靠连接。
3.3 电缆与梯式桥架固定时使用金属电缆卡。
3.4 电缆的支架应进行防腐处理。
3.5 电缆首、末端和分支处设标志牌。
3.6 电缆头应可靠固定，不应使电气元器件或设备端子承受额外应力。
3.7 电缆头相色标志齐全，外观良好，绑扎平整。
电缆沟电缆敷设实例图竖井内电缆敷设实例图电缆头安装实例图。
什么是预分支电缆？
什么是预分支电缆？预分支电缆就是预先做好分支电缆，电缆出厂后直接使用，不需要现场做分支；一次性通电率高，避免现场各种隐患情况出现；下面小编就来介绍下什么是预分支电缆？预分支电缆支架和电缆预分支接头使用大全。
一、什么是预分支电缆？就是在常用的电缆型号上做预分支，比如VV、YJV交联电缆、防火电缆对分支接头的气密性防尘防水等，避免了因电缆接头引起电缆故障等。
预制分支电缆的主要性能：1、绝缘电阻≥200MΩ；2、绝缘耐压≥3.5kV/5min；3、良好气密性与防水性，即将分支接头浸入水中，在水与电缆芯之间测量绝缘电阻和工频耐压均应符合1和2的要求。
4、分支接头的接触电阻的小，接触电阻与等长的分支线的基准电阻之比值≤1.2；5、接头短路强度大，短路后接触电阻比率的变化率鉴≤0.2；6、ZR-YJV型阻燃预制分支电缆,护套的自熄时间续≤12s，符合GB12666.5 的要求；7、NH耐火型电缆除了能在正常的工作条件下供电外，也能在燃烧情况下，保持90min的正常运行，符合GB12666.6的要求。
8、VV型电缆的铜芯的最高工作温度为70℃，（微信公众号：建筑水电知识平台）YJV型电缆的铜芯的最高工作温度为90℃；9、具有优良的耐腐蚀性，能抵抗无机盐、油、碱、酸和有机深剂对它的腐蚀；10、YJV型预制分支电缆具有优良的热稳定性和抗老化性；11、GWDZ、WDZA、WDNA、WDZAN-清洁型预制分支电缆具有低烟、低毒、无卤、耐火等优越性能。
12、GZR-YJV隔氯层系列分支电缆。
具有高阻燃、耐火性能、阻燃性能超过阻燃标准A类。
预分支电缆结构：主要电缆导体、绝缘层、屏蔽层、保护层和预分支电缆连接体组成，主要应用于电能输送；（微信公众号：建筑水电知识平台）因为直接在电缆厂加工而成，不用现场剥开电缆做分支，保持了电缆的完整的电气性能。
分支接头采用三种类型：U型、C型、O型质量均超国家标准，达到国际水平。
预分支电缆的分支开口根据现场需求定制，可向上或向下。
建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准
建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准4.10.1一般规定1电缆桥架规格及型号必须符合设计要求，附件齐全。
桥架与配件、附件和紧固件，均应采用镀锌标准件。
2电缆桥架处于有防火要求的场所，应采取防火隔离措施。
3电缆沿桥架敷设，必须单层敷设，排列整齐。
不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。
4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。
5电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1)测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2)桥架安全检查合格，才能敷设电缆；(3)电缆敷设前绝缘测试合格，才能敷设；(4)电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。
4.10.2施工准备4.10.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。
2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。
3电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。
4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。
4.10.2.3主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。
2主要检测机具：绝缘摇表、皮尺、万用表等。
4.10.2.4作业条件1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
3电缆沿线设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。
通讯设备功能满足施工要求。
4.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；2桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
解析建筑电气强电竖井内电气设备安装施工技术
解析建筑电气强电竖井内电气设备安装施工技术摘要：电力工程在建筑项目的工作中是重要的一部分，但是其中的强电坑的管道和配电箱的组装工作对整个电气项目的组装具有重要意义和作用。
特别是在高层建筑中，电气性强的电线杆路的组装品质与建筑物整体的安全品质密切相关。
因此，对建筑电强的竖井管道和配电箱工作质量的管理尤其关键。
主要对高层建筑强电纵坑内的电气装置组装及其作业工序进行了具体说明和分析，提出了安装施工技术和方法供参考。
关键词：高层建筑；电气设备；母线槽安装施1.引言随着建筑产业的快速发展，在建筑电气项目中，工作流程通常使用电气竖井技术。
在建设电气项目时，其主要效果是对强电气线路开展配置和设计。
强电坑内部电气装置的组装品质影响装置整体动作的稳定性。
强电坑的电气装置的工作质量也同样起作用。
直到楼梯照明装置整体的稳定、电梯设施的运行状况为止。
对电井的设计计划进行了研究和分析，总结了强电线杆井作业中装置和建筑材料的管理形式以及电气竖井作业的品质管理手段。
2.建设电气性强的竖井线路的准备工作一般来说，在电气性强的竖井内部安装电气装置时工作人员要求配电井层的配电室安装电缆、电缆架桥、电箱和电缆槽等各种装置。
但这样的一些装置一般都是最主要的配套设备,此外,在预埋的作业过程中,相关人员应严格按照相关作业规程开展相应的组装作业避免组装不符合标准。
如果在工作中组装不符合标准，需要根据设计图展开对应的调整和改善。
这样可以确保组装的安全品质，之后的项目也能顺利进行。
3.强力电线杆井内线的安装工程3.1母线槽安装施工由于母线槽是大电流管线的主要载体，因此需要确保该组装区域的稳定和安全，提高安全性和稳定性，确保组装配置纵横整齐。
不仅如此，还可以保证母线槽的设置间隔符合要求，确保之后的检查工作顺利进行。
当用作在母线槽中连接的螺旋接口时，不允许将它们放置在地面区域中，并且必须至少保持地面或地面表面与0.6m的间隔。
在切实连接的过程中，可以借用从上到下的分段连接形式。
