能量色散X荧光光谱仪操作指导书
能量色散型X射线荧光光谱仪EDX-720操作指导书
操作流程 E 关机
1 结束
显示界面
图 16 2 5
3 4
操作说明
43、如果需要测试其它样品，重 复步骤 18~42。
44、所有测试完毕后，关闭除了 “EDX-主程序”外的所有窗口。 点击“EDX-主程序”窗口上的“维 护”，出现如图 4 窗口。点击“仪 器设置…”按钮，出现如图 2 窗 口。点击“启动/关闭”按钮，关 闭 X 光管。
B 保存测试图
选择测试曲 线
开始测试 测试完毕 制定标准
C
图8
图9 图 10 图 11
试规范》。
22、摆放好测试样品后，点击工 具列上的“ ”符号，出现 “Still Image Display”窗口。 此步骤是为了把现在的测试 样品的摆放情况用图片的形 式保存下来。
23、点击“Save As…”，为图片 命名，把图片保存在合适的地 方。
15、点击“开始”进行校正。校 正过程大约需要 10 分钟。
16、校正完毕后，关闭“仪器校 正”窗口，关闭“Maintenance （维护）”窗口。
17、此时回到“EDX-主程序”窗 口。
18、把需要测试的样品摆放在测 试孔上。可以放进专用测试容 器里的就放进测试容器里。不 可以放进去的尽量以与正面 成垂直的方式摆放。样品的具 体要求请参考《EDX-720 型荧 光光谱仪测试规范》。
35、点击“分析情报…”按钮， 出现如图 35 所示窗口。
36、点击“Layer1”，再点击“元 素信息…”按钮，出现如图 36 所 示窗口。
图 33
E 图 34
操作流程 E
设置 FP 定量 工作组参数
F
显示界面 图 35 图 36 图 37
操作说明
37、按照下表中的要求设置好各 项参数，设置好后点击“应用” 按钮。

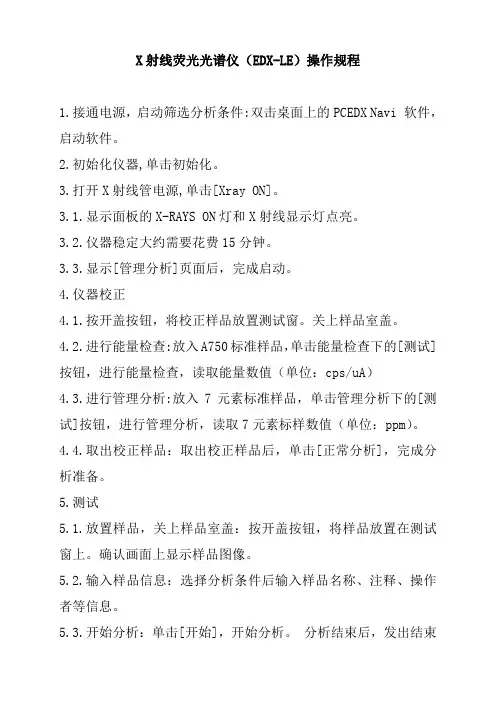

X射线荧光光谱仪(EDX-LE能量色散)操作规程
X射线荧光光谱仪（EDX-LE）操作规程1.接通电源，启动筛选分析条件:双击桌面上的PCEDX Navi 软件，启动软件。
2.初始化仪器,单击初始化。
3.打开X射线管电源,单击[Xray ON]。
3.1.显示面板的X-RAYS ON灯和X射线显示灯点亮。
3.2.仪器稳定大约需要花费15分钟。
3.3.显示[管理分析]页面后，完成启动。
4.仪器校正4.1.按开盖按钮，将校正样品放置测试窗。
关上样品室盖。
4.2.进行能量检查:放入A750标准样品，单击能量检查下的[测试]按钮，进行能量检查，读取能量数值（单位：cps/uA）4.3.进行管理分析:放入7元素标准样品，单击管理分析下的[测试]按钮，进行管理分析，读取7元素标样数值（单位：ppm）。
4.4.取出校正样品：取出校正样品后，单击[正常分析]，完成分析准备。
5.测试5.1.放置样品，关上样品室盖：按开盖按钮，将样品放置在测试窗上。
确认画面上显示样品图像。
5.2.输入样品信息：选择分析条件后输入样品名称、注释、操作者等信息。
5.3.开始分析：单击[开始]，开始分析。
分析结束后，发出结束音，显示分析结果。
5.4.进行预测试：预测试的目的是仪器自动选定分析条件。
大约需15s。
5.5.测试并显示测试结果：测试并出结果，依照材料不同，大约需3~15分钟。
6.关机6.1.退出仪器，关闭X射线管：从[维护]菜单选择[关闭X-ray]；单击[OK]。
6.2.退出程序：筛选分析结束。
选[关机]，退出程序。
6.3.切断各电源：按照图中的号码顺序切断电源。
关闭X射线后，需要冷却X射线管。
等待5～10分后，关闭仪器的电源。
日立LAB-X5000能量色散X射线荧光光谱仪操作规程
日立LAB-X5000能量色散X射线荧光光谱仪操作规程1 适用范围1.1 本操作规程适用于日立仪器公司LAB-X5000能量色散X射线荧光测定仪的操作。
1.2 本操作规程适用于石油产品硫含量的测定。
1.3 本仪器所用分析方法符合方法标准GB/T 17040《石油和石油产品硫含量的测定能量色散X射线荧光光谱法》；ASTM D4294《能量色散X射线荧光光谱法测定石油及石油产品中的硫含量》。
2 仪器操作步骤2.1 日常样品分析操作步骤2.1.1 仪器开机：将仪器左侧的电源键开关切换到[丨]“开启”位置，并将钥匙插入仪器右侧的圆形锁中，转到“启用X射线”位置。
2.1.2 点触屏幕下方的“”按键，进入PIN码输入界面。
输入标准的操作员PIN码“0000”之后，即出现“就绪”屏幕。
这表示仪器已准备好执行分析。
2.1.3 用手指在屏幕上，从上往下滑，唤出主界面。
在下拉菜单中，点触“方法”按钮。
在跳转的子界面内，点触“选择校正”。
2.1.4 该仪器已建立了“0-150ppm”、“0-1000ppm”、“0.1-5%”三条标准工作曲线，根据预估样品硫含量，选择合适的标准工作曲线。
2.1.5 点触“”以接受输入，并返回“方法”菜单。
然后在点触屏幕下方“”，即出现“就绪”屏幕。
2.1.6 打开样品端口上的玻璃盖，并检查辅助安全窗膜是否干净、平坦、无破损。
2.1.7 将装好样品的样品杯插入仪器顶部的样品端口中，盖上样品端口玻璃盖，按下发光环为绿色的按钮。
在跳转的界面中输入样品名称，点触“”，仪器开始分析。
2.1.8 样品旋转离开样品端口并进入X射线的照射路径，开始按钮周围的发光环将熄灭，取消按钮红色发光环亮起，表示仪器正在分析样品。
若有必要，按“取消”按钮即可随时停止分析。
2.1.9 测量完成后，自动打印分析数据。
仪器会显示结果屏幕，向左或向右滑动可查看之前的结果，点触“”按钮将切换为结果的光谱视图。
点触“”可恢复显示数字结果。
岛津EDX能量色散型荧光X射线分析仪操作步骤指南
岛津EDX能量色散型荧光X射线分析仪操作步骤指南使用前，应首先检查EDX内的液态氮容量，（装满后总容量为3 L ,正常使用状态下每天消耗量约为1L , 平时应经常检查，及时补充，第一次加注液氮或是液氮耗尽后补加，均需要等待30分钟，以便机器充分冷却.）第1步：开机1、开启EDX电源开关2、启动电脑主机开关3、启动显示器开关4、OS运行后，点击“EDX-Software”启动分析软件，关闭“分析”窗口。
第2步：初始化单击“维护”图标，单击“初始化仪器”（对仪器进行初始化），等待数分钟，图示2中所有项目显示OK，进行下一步操作。
第3步：开启X射线单击“仪器设置”，单击右下角“执行设置”图标，查看EDX面板上“X-RAY”灯已亮，等待30分钟进行下一步操作。
第4步：能量校正在样品室中放置A750标样，单击“仪器校正”，在“能量/半峰宽FWHM 校正”框中点击“是”，单击“开始”，进行能量校正。
待能量校正后关闭校正窗口。
第5步：仪器检查单击“分析”窗口，单击分析组“分析组别”，选择点击“定性-定量”项目，选择“easy”，单击“确认”，输入样品名称（A750），单击“确认”，单击“开始”。
测试完成后，结果如果在下列范围内：A750：Al〉85%；Sn、Si、Cu有数值。
Si如果没有数据，可能是环境影响，可以继续进行。
否则必须重新进行步骤四。
第6步：漂移检查漂移检查:漂移检查做法：取标准样品用PE-PVC测试，当测试值中Cd，Pb，Br，Hg，Cr测试值超过标识值的15*％，需要进行漂移校正，做法见仪器说明书。
第7步：样品分析放置好样品后，单击“分析”窗口，单击“分析组别”，选择“定量”或“定性半定量”项目，选择“某某”组别，单击“确认”，输入样品名称，单击“确认”，单击“开始”。
测试完成后，放置好下一个样品，方法同上。
第8步：数据查找：单击“数据”在“数据”栏目中选择相对应的“定量”或“定性半定量”，查找已测量样品的数据第9步：关机顺序：首先关闭X光管。

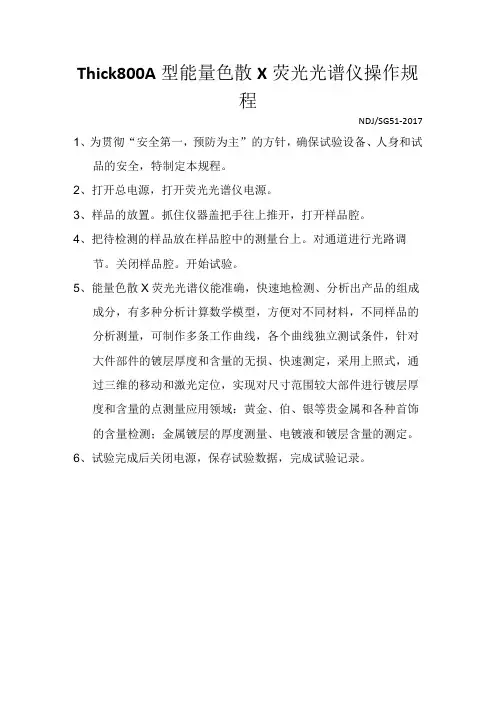

Thick 800A型能量色散X荧光光谱仪操作规程
Thick800A型能量色散X荧光光谱仪操作规
程
NDJ/SG51-2017 1、为贯彻“安全第一，预防为主”的方针，确保试验设备、人身和试
品的安全，特制定本规程。
2、打开总电源，打开荧光光谱仪电源。
3、样品的放置。
抓住仪器盖把手往上推开，打开样品腔。
4、把待检测的样品放在样品腔中的测量台上。
对通道进行光路调
节。
关闭样品腔。
开始试验。
5、能量色散X荧光光谱仪能准确，快速地检测、分析出产品的组成
成分，有多种分析计算数学模型，方便对不同材料，不同样品的分析测量，可制作多条工作曲线，各个曲线独立测试条件，针对大件部件的镀层厚度和含量的无损、快速测定，采用上照式，通过三维的移动和激光定位，实现对尺寸范围较大部件进行镀层厚度和含量的点测量应用领域：黄金、伯、银等贵金属和各种首饰的含量检测；金属镀层的厚度测量、电镀液和镀层含量的测定。
6、试验完成后关闭电源，保存试验数据，完成试验记录。

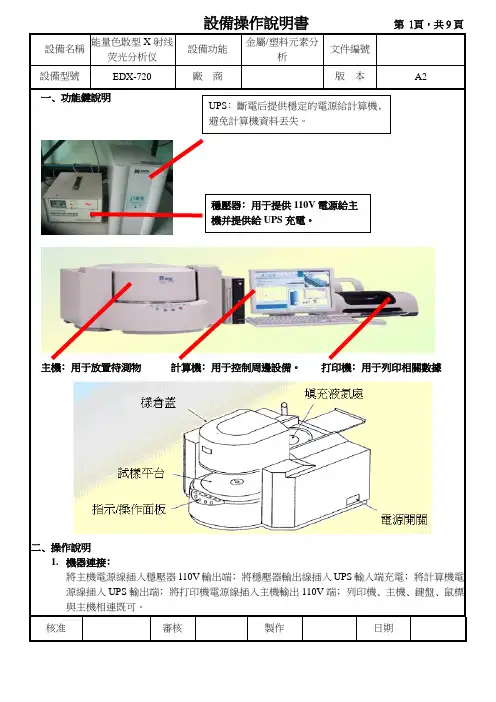

能量色散型X射线荧光分析仪(元素光谱分析仪)设备操作说明书
設備名稱能量色散型X射线荧光分析仪設備功能金屬/塑料元素分析文件編號設備型號EDX-720 廠商版本A2一﹑功能鍵說明主機﹕用于放置待測物計算機﹕用于控制周邊設備。
打印機﹕用于列印相關數據二﹑操作說明1.機器連接﹕將主機電源線插入穩壓器110V輸出端﹔將穩壓器輸出線插入UPS輸入端充電﹔將計算機電源線插入UPS輸出端﹔將打印機電源線插入主機輸出110V端﹔列印機﹑主機﹑鍵盤﹑鼠標與主機相連既可。
核准審核製作日期UPS﹕斷電后提供穩定的電源給計算機﹐避免計算機資料丟失。
穩壓器﹕用于提供110V電源給主機并提供給UPS充電。
設備型號EDX-720 廠商版本A22.開機﹕2.1確認連線無誤后﹐將穩壓器電源開關撥向“ON”狀況﹐且穩壓器指針指在110V時﹐既可按下圖步驟開啟設備。
2.3.按下計算機桌面上的“EDX Sofrware”圖標﹐計算機即出現下圖對話框。
2.4.按下上圖中的“維護”圖標﹐計算機彈出如下畫面。
點擊下圖“儀器初始化”圖標﹐可以聽到快門和瀘光片動作聲音。
校正正常“儀器狀態欄”均顯示OK﹐表示校正成功。
核准審核製作日期設備型號EDX-720 廠商版本A22.5.按下上圖中的“儀器設置”圖標﹐計算機顯示儀器設置對話框如下畫面﹕按下下圖儀器設置對話框中的“執行啟動”圖標。
即對X光管進行預熱﹐此時需等待30分鐘。
以確保儀器工作于穩定狀態﹐否則測量值誤差大。
2.6.X光管預熱30分鐘后將樣品“A750”放入主機X光管窗口處﹐如下圖﹕2.7.點擊下圖“儀器校正”圖標﹐計算機顯示“儀器校正”對話框。
按下儀器校正對話框的“開始”圖標﹐儀器進行能量校正并顯示校正中﹐請稍等……核准審核製作日期設備型號EDX-720 廠商版本A22.8. 校正完成后﹐在“分析組別”內選擇定性/定量easy組別測試A750﹐以判定校正是否成功。
若測試結果中AL>85%﹐且測出了Sn﹑CU﹑說明儀器校正OK。
已可以測待測物。
X射线荧光光谱仪操作指导书
插入图片处
三、注意事项
1、测试过程中不能打开防护罩。 2、每次测试开机，软件将按程序运行约15分钟时间完成升压管流。 3、如果关机没有超过1小时，在选择参数时不需要勾选“慢管升压、管流” 。 4、未经许可，不要擅自修改工作区“管压”和“管流”参数 5、在预热阶段，如不需要关机的情况下，尽量不要关测试软件和电源。 6、测试样品应尽量水平放置，样品之中心位置应与画面中之十字交叉处对准。 7、如不需要长时间测试时，可将仪器关闭休息一下，避免发光管受热时间太长影响使用寿命。
二、操作步骤
1、测试之前一定要把仪器预热30分钟，再放入“银校正片”后进行初始化。根据仪器当时的状态，初 始化过程要持续几百秒的时间。初始化成功后，状态栏的结果将显示为PASS，者可以开始测试，如不是 则必须重新初始化。。 2、开启软件将按设定程序运行，约花15分钟左右的时间完成升到指定的升压管流，看到3个全部为OK， 者升压管流完成 3、根据样品选择工作曲线进行测试，样品一定要放在薄膜的中心，可以从摄像头中看到是否对准。 4、在测试时应该根据被测物品的材质和表处，选择相应的工作曲线对样品进行测试。测试时间为（200 —600s）。 5、测试人必须知道型号、材质、供应商并如实记录于测试信息栏，测试人才能测试该样品。 6、准备就序，然后点击“开始测量”，待样品测试完毕后，程序将自动报告测试结果。 7、测试完成并输出报告并存档。 8、测试完成后拿出样品，盖上防护罩。 9、关机时，先要关闭测试软件，再关闭仪器电源。
设备操作指导书
机种 规格 站别 作业名称 文件编号 MWI-00-000 版本 B/0 制作日期 2012-0-00
线荧光光谱仪
一、使用前检查
XXXXXX
IQC
能量色散荧光分析仪安全操作及保养规程
能量色散荧光分析仪安全操作及保养规程[TOC]1. 引言能量色散荧光分析仪（Energy Dispersive X-Ray Fluorescence Analyzer，以下简称EDXRF）是一种广泛应用于材料分析和质量控制领域的仪器设备。
本文将从安全操作和保养角度出发，为用户提供一份合格的操作规程，以确保使用EDXRF仪器的安全性和准确性。
2. 安全操作规程2.1 仪器启动与关闭在启动EDXRF仪器之前，务必确保以下条件已满足：•电源接地可靠；•仪器连接正常；•仪器周围无易燃、易爆物品。
按照以下步骤进行仪器的启动和关闭操作：2.1.1 启动操作步骤1.检查仪器电源线是否连接良好；2.打开仪器电源开关；3.按照仪器说明文档操作步骤开启仪器软件。
2.1.2 关闭操作步骤1.关闭仪器软件；2.关闭仪器电源开关。
2.2 样品准备在进行样品准备前，请严格遵守以下规则：•确保样品不含易燃、易爆等危险物质；•样品操作区域要通风良好，以防止有害气体积累；•使用手套、护目镜等个人防护装备。
样品准备步骤如下：1.将样品按照仪器要求准备成适当的形状和尺寸；2.清洁并磨光样品表面，以确保分析的准确性；3.将样品放置在样品台上，并确保稳固。
2.3 仪器操作在操作EDXRF仪器时，需遵循以下操作规程：1.按照仪器说明文档，设置分析条件（如电流、加速电压等）；2.将样品放置在分析位置上，并保持稳固；3.按照仪器软件的指示，进行扫描和数据采集；4.扫描结束后，及时保存数据，并关闭仪器软件。
2.4 紧急情况处理在使用EDXRF仪器过程中，可能出现一些紧急情况，必须迅速采取应对措施，以保证人身安全和仪器设备的完整性。
2.4.1 火灾事故•火灾报警时，立即按下应急按钮，切断仪器电源；•在使用灭火器灭火时，请站在风向，并保持适当的距离；•如果火势无法控制，请立即撤离，并及时报警。
2.4.2 电气故障•在电气故障发生时，切勿用湿的物体触碰设备；•立即切断仪器电源，并联系维护人员进行维修。
X射线荧光光谱仪（EDX-LE能量色散）操作规程
X射线荧光光谱仪（EDX-LE能量色散）操作规程X射线荧光光谱仪（EDX-LE）操作规程1.接通电源，启动筛选分析条件:双击桌面上的PCEDX Navi 软件，启动软件。
2.初始化仪器,单击初始化。
3.打开X射线管电源,单击[Xray ON]。
3.1.显示面板的X-RAYS ON灯和X射线显示灯点亮。
3.2.仪器稳定大约需要花费15分钟。
3.3.显示[管理分析]页面后，完成启动。
4.仪器校正4.1.按开盖按钮，将校正样品放置测试窗。
关上样品室盖。
4.2.进行能量检查:放入A750标准样品，单击能量检查下的[测试]按钮，进行能量检查，读取能量数值（单位：cps/uA）4.3.进行管理分析:放入7元素标准样品，单击管理分析下的[测试]按钮，进行管理分析，读取7元素标样数值（单位：ppm）。
4.4.取出校正样品：取出校正样品后，单击[正常分析]，完成分析准备。
5.测试5.1.放置样品，关上样品室盖：按开盖按钮，将样品放置在测试窗上。
确认画面上显示样品图像。
5.2.输入样品信息：选择分析条件后输入样品名称、注释、操作者等信息。
5.3.开始分析：单击[开始]，开始分析。
分析结束后，发出结束音，显示分析结果。
5.4.进行预测试：预测试的目的是仪器自动选定分析条件。
大约需15s。
5.5.测试并显示测试结果：测试并出结果，依照材料不同，大约需3~15分钟。
6.关机6.1.退出仪器，关闭X射线管：从[维护]菜单选择[关闭X-ray]；单击[OK]。
6.2.退出程序：筛选分析结束。
选[关机]，退出程序。
6.3.切断各电源：按照图中的号码顺序切断电源。
关闭X射线后，需要冷却X射线管。
等待5～10分后，关闭仪器的电源。
能量色散X荧光光谱仪操作指导书
能量色散X荧光光谱仪操作规范1.0目的使能量色散X荧光光谱仪操作标准化2.0使用范围所有能量色散X荧光光谱仪仪器操作人员3.0责任3.1品保部负责公司所有仪器的管理；3.2 使谈情部门负责申请、借用、领用、维护和保管。
4.0参考文件无5.0定义XRF测试员: ROHS测试行业一年以上工作经验，高中以上学历经，仪器原厂培训考试合格，并获得相应证书，对仪器操作熟练。
XRF测试仪代理人：必须经过仪器原厂培训，并获得原厂发的证书，对仪器操作熟练。
6.0内容6.一般数据：6.1所需设备及工具﹕6.1.1能量色散X荧光光谱仪6.1.2主机及打印机6.2作业程序：6.2.1首先,按照《能量色散X荧光光谱点检表》中项目依次进行点检，点检完毕填写《能量色散X荧光光谱点检表》。
其次，检查电源，计算器，仪器之间的联机，确定正确无误。
将ROHS 测试插入电脑USB（如图一）接口处。
6.2.2打开电源—打开X荧光分析仪主机的电源—打印机的电源—打开计算器主机电源。
在电脑桌面上找到相应测试软件名为：ROHS3（如图二）,点击进行测试页面。
6.2.3仪器预热6.2.3.1开机，放入纯银片(如图三)，测试页面左上角：点击参数设置—测量时间，输入1800 ，点击确定即可（如图四）。
点击确定后，系统会自动跳出对话框，点击OK（如图五）。
在测试过程中进行预热。
（如图六）预热线束后，系统会自动跳出一个对话框，点击OK（如图七）6.2.4.初始化6.2.4.1选择菜单“参数设置”中的“初始化”或点击快捷键。
6.2.4.2放入银样正片，点击OK,系统会再次弹出对话框（同图五），点击OK,即可进行初始化,这时页面上会出现“正在初始化仪器”字样。
（如图八）6.2.4.3初始化结束后状态区峰信道将显示为1105道,同时弹出对话框，点击OK.(否则重新进行初始化)(如图九)6.2.5校正6.2.5.1.设置测量时间：选择菜单“参数设置”下的“测量时间”项，输入预设时间（200秒），按下OK即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
或点击快捷键。
6.2.8.1金属类别测试物品厚度在0.1mm以上，长宽大于等于8mm即大于等于X光管最大面积。
6.2.8.2塑料及其它类别测试物品厚度在3mm以上，长宽大于等于8mm即大于等于X光管最大面
积。
6.2.
7.3单击“设置ROHS标准”按钮，可根据正圆有害物质（HSF）技术标准设置元素限量标准。
6.2.9材料拆解原则
6.2.9.1为了精确测试材料中有害物质或元素的浓度，达到有效控制有害物质或元素在材料中使
用的目的，应该在测试前将材料(有毒有害物质或元素检测对象)拆解至基本的构成单元或
检测单元，且拆解后材料需是均一质的。
(见附件一检测方法流程图)
6.2.9.2.我司入料与成品均为硅胶或橡胶产品，都为均质产品，一般情况不需要拆解。
6.2.10所有样品及相关记录保存期限为3年以上。
图一图二图三
图四图五图六
图七图八
图九图十
图十一图十二图十三
图十四图十五图十六
图十七图十八
7.0注意事项：
7.1此仪器为精密仪器，测量中要避免受到干扰。
如电机、振动、电焊、电磁、高压等
7.2温差不要过大
7.3放样品时要注意清洁，不可使样品尘料掉到测试窗口内，操作设备要轻拿轻放。
7.4探测器窗口为铍金属，厚度在微米级，受外力极易损坏。
探测器铍窗损坏，有空气进入，打直接导
致探测器废。
因此不得用任何物品接触探测器窗口
7.5 .操作XRF必须具备：1.其相关测试员必須通過儀器原廠培訓合格，並獲得相應證書上。
2.對IEC62321
中提到此儀器相關知識有一定了解。
3.知悉歐盟對鹵素，有害物質管控標准，未具备此条件不得进行XRF操作。
7.6在XRF测试员因请假或其它原因不在岗位时，测试由XRF测试仪代理人进行。
7.7所有关于ROHS测试必须由XRF测试员完成，其它无相关知识人员不得进行测试。
8.0附件
8.2附件二：
9.0相关窗体
9.1《X-RF环境物质检测仪校正记录表》9.2《能量色散X荧光光谱仪点检记录表》。
