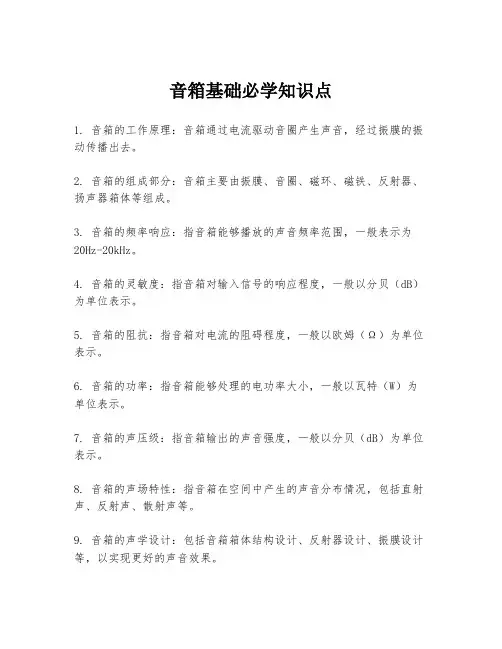

1. 音箱的工作原理：音箱通过电流驱动音圈产生声音，经过振膜的振动传播出去。
2. 音箱的组成部分：音箱主要由振膜、音圈、磁环、磁铁、反射器、扬声器箱体等组成。
3. 音箱的频率响应：指音箱能够播放的声音频率范围，一般表示为20Hz-20kHz。
4. 音箱的灵敏度：指音箱对输入信号的响应程度，一般以分贝（dB）为单位表示。
5. 音箱的阻抗：指音箱对电流的阻碍程度，一般以欧姆（Ω）为单位表示。
6. 音箱的功率：指音箱能够处理的电功率大小，一般以瓦特（W）为单位表示。
7. 音箱的声压级：指音箱输出的声音强度，一般以分贝（dB）为单位表示。
8. 音箱的声场特性：指音箱在空间中产生的声音分布情况，包括直射声、反射声、散射声等。
9. 音箱的声学设计：包括音箱箱体结构设计、反射器设计、振膜设计等，以实现更好的声音效果。
10. 音箱的摆放位置：音箱的位置和方向对于声音的传播和感受有很大的影响，应根据实际情况选择合适的位置。
以上是音箱基础必学的知识点，能够帮助你更好地理解和使用音箱。
当然，音箱的知识还有很多，可以根据实际需求进一步深入学习。
关于音响的阻抗匹配
关于音响的阻抗匹配问题输入阻抗——即输入电压与电流之比，即Ri = U/I。
在同样的输入电压的情况下，如果输入阻抗很低，就需要流过较大电流，这就要考验前级的电流输出能力了;而如果输入阻抗很高，那么只需要很小的电流，这就为前级的电流输出能力减少了很大负担。
所以电路设计中尽量提高输入阻抗。
输出阻抗——它可以看做输出端内阻r，可以等效为一个理想信号源(电源)和这个内阻r 的串联。
把它和下级电路的输入阻抗结合起来看，就相当于一个理想信号源(电源)和内阻r 还有下级输入阻抗Ri 组成的回路，内阻r 在回路中会起到分压的作用，r 越大，就会有更大的电压分配给它，而更小的分配给下级电路;反之，r 越小，则分配给下级电路的电压越大，电路的效率越高。
所以，当然把输出阻抗r 设计得越小越好了。
既然输入阻抗越大越好，那么我们想办法把它设计得很大很大，岂不是最好?不然，当输入阻抗很大的时候，回路电流就会很小很小，而实际电路中，电流路径是容易被干扰的(来自其他信号的串扰，或来自空中的电磁辐射)，这时只要一个很小的扰动叠加到回路电流上就会严重的干扰到信号质量。
所以除非能够保证信号被很好的屏蔽，不受外界干扰，否则也不要把输入阻抗设计得过大。
输入阻抗一般设计成47K欧左右。
（如果你选用的器件，输入阻抗就是很小，或者输出阻抗就是很大，我怎么办啊?这个简单，在输入之前或者输出之后加一级电压跟随器就解决了。
）前边说的，都是指电压信号，电流信号则要反过来看。
如果是电流信号(电流源)，那么下一级的输入阻抗越小，前一级的负载就越小;而前一级的输出阻抗则越大，就会有越多的电流进入下一级而不是消耗在本级内。
对于电流信号(电流源)的输出阻抗r，应该等效为理想电流源与之并联，下一级的输入阻抗再并联到上边去。
要求输出电压不因负载变化而变化，输出阻抗应尽量小，要求输出电流不因负载变化而变化，输出阻抗应尽量大。
不是所有情况都要求输出阻抗尽量小。
输出阻抗与功率无关“阻抗匹配”是电路中搞得非常混乱的一个概念，最好不用这个概念。
音响基础知识
上每1M ∏r²;上的功率=1/4， • 这里最重要的是我们如何理解面积增加4倍导致功率下降
到1/4，发挥你的想象力，想通后下面就不难了）。
分贝(dB)
• 功率每增加一倍，声压级增加3dB；反过来， 功率每减少一倍，声压级渐少3db，1减少 一倍 = 1/2，1/2减少一倍 = 1/4，3dB+3dB = 6dB，由于是减少，前面加"负"号。用前面 的程式计算：
输入灵敏度(input sensitivity)
• 输入灵敏度(input sensitivity)：这是个电压 概念，表明当功放达到满功率输出时，在 输入端的信号电压的大小，一般的功放的 输入灵敏度电压为0.775v(0dB)到1.5v(+6dB) 之间，灵敏度电压越高，输入灵敏度越低。 有些高品质功放，输入灵敏度低是由于采 用更深的负反馈电路，所以具有更低的失 真，更宽的频响和更好的音质。
• 距离增加一倍声压级 = 10log(1/4) = 10x0.6021 = -6dB
• 我们经验是：距离每增加一倍，声压级减 少6dB。
实际应用举例
• 标准计算距离与声压级的程式： • L=10㏒P+L1-20㏒r
受声点声压=10㏒功率+音箱灵敏度-20㏒距离 • DX15满功率1800瓦，40米处的声压级计算： • L=10㏒1800瓦+102dB-20㏒40米 • L=32.533+102-20*1.6021 • L=102.5dB • 也可以先计算1米满功率声压级（134.5dB），
• 桥接模式(bridge mode)：桥接模式是利用功放内 部的两个放大电路相互推挽，从而产生更大输出 电压的方式，立体声双声道功放设定为桥接模式 后，成为一台单声道放大器，只可以接受一路输 入信号进行放大，输出端为两路功放输出的正端 之间。
扬声器的电阻抗
扬声器的电阻抗如何配置功放包括前级和后级时，常会询问它的输入阻抗、输出阻抗及输出内阻是多少?功率和驱动能力有多强?胆机好力还是晶体管机好力?桥接又如何?选购扬声器时也想了解它的功率、效率、阻抗等等感觉似是而非的问题，我相信看了下文应该有满意的答案了。
我们首先从阻抗谈起。
阻抗是音响中最常看到的字眼了，那么它到底是指什么?阻抗与电阻不是完全一致的东西。
阻抗就是电阻加电抗，详细地说，就是电阻、电容抗、电感抗在向量上的总和。
在相同电压下，阻抗越高电流越小，阻抗越低电流越大。
一般音响器材常见提到阻抗的地方有：喇叭的阻抗，前后级放大器的输入阻抗，前级的输出阻抗，(后级经常不称作输出阻抗，而称输出内阻)，信号导线的传输阻抗等。
若说到器材内部电子线路及零件的各部分阻抗那就更琳琅满目复杂得多了，在此我们只介绍有关音响器材标称的阻抗具有什么实质意义?“扬声器的电阻抗”现在先从喇叭的阻抗谈起。
目前，世界各国的扬声器厂家每天都在制造出千万只品种与性能各异的扬声器，以满足日益增长的Hi—Fi市场与AV市场的需要，但扬声器的标称阻抗却都遵循4Ω、8Ω、16Ω、32Ω这样一个国际化的标准系列。
这代表了什么呢?这代表了扬声器谐振频率的FO至第二个共振峰Fz之间所呈现的最低阻抗值。
实际上喇叭构成输出线路中一个带电抗的电阻，只不过它的电阻随潘放的音乐的频率而变，这个动态的电阻就称为阻抗。
它可不是一个常数值，而是随着频率的不同而不同，甚至可能会起伏得很可伯，可能在某频率高到十几Ω或二十几Ω，也可能在某频率低到IΩ或以下。
当后级输出一个固定电压给喇叭时，依照欧姆定律，4Ω的喇叭会比8Ω的喇叭多流过一倍的电流，因此如果你会计算功率的话，你就会明白为何一部8Ω输出的100瓦的晶体后级，在接上4Ω喇叭时会变为200瓦了。
当然除非特殊需要，没有一个扬声器的设计专家会设计出类似于2．5Ω、5Ω、10Ω、15Ω这样非标称阻抗系列的扬声器供应市场。
干货专业音响师必知的功放参数全面解析
干货专业音响师必知的功放参数全面解析展开全文一张图搞清功放分类1功放的性能指标输出功率（output power）：表明该功率放大器在一定负载下输出功率的大小，一般在功放说明书上标明在8欧姆负载，4欧姆负载或2欧姆负载状态下的输出功率，同时也会表明功放在桥接状态下，8欧姆负载时或4欧姆负载时的输出功率。
这个输出功率表示功放的额定输出功率，而不是最大或者峰值输出功率。
负载阻抗（load impedance）：表明功放的负载能力，负载的阻抗越小，表明功放能通过的电流能力就越强，一般来说，大部分的功放最低负载阻抗为4欧姆，品质好的功放最低负载一般为2欧姆。
双通道时能够负载4欧姆的功放，在桥接状态下可以负载最低为8欧姆，双通道时能够负载2欧姆的功放，桥接状态下可以负载4欧姆。
桥接状态下只能负载8欧姆的功放，不可以负载更低的阻抗，否则会造成功放因为电流过大而烧毁。
立体声(两路)模式(stereo mode or dual mode)：一般的功放内部具有两个独立的放大电路，可以分别接受两路不同的信号分别进行放大并输出，这种工作状态称为立体声(两路)模式。
桥接模式(bridge mode)：桥接模式是利用功放内部的两个放大电路相互推挽，从而产生更大输出电压的方式，功放设定为桥接模式后，成为一台单声道放大器，只可以接受一路输入信号进行放大，输出端为两路功放输出的正端之间。
并联输入模式(parallel mode)：此方式将功放的两路输入信号通道进行并联，只输入一路信号来同时驱动两个放大电路，两个输出端输出信号相同。
频响范围(frequency range)：表明功放可以进行放大的工作频段，一般为20－20000赫兹，一般在此数据后面有一个后缀，比如－1/ 1dB,这代表这个频率范围的误差或浮动范围，这个数值约小，表明频率范围内的频响曲线更平直。
如果功放的频响范围以－3分贝为测试条件，这个功放出来的声音可能就没有那么平直了。
扬声器喇叭的阻抗知识介绍
扬声器/喇叭的阻抗知识介绍
一般音响器材常见被提到阻抗的地方有喇叭的阻抗，前后级扩大机的输入阻抗，前级的输出阻抗，（后级通常不称输出阻抗，而称输出内阻），信号道线的传输阻碍抗（或称特性阻抗）......等等。
由于阻抗的单位仍是欧姆，也同样适用欧姆定律，因此一言以蔽之，在相同电压下，阻抗愈高将流过愈少的电流，阻抗愈低会流过愈多的电流。
最常见到的喇叭阻抗的标示值是八欧姆，这代表了这对喇叭在工厂测试规格时，当输入1KHz的正弦波信号，它呈现的阻抗值是八欧姆；或者是在喇叭的工作频率响应范围内，一个平均的阻抗值。
它可不是一个固定值，而是随着频率的不同而不同。
当后级输出一个固定电压给喇叭时，依照欧姆定律，四欧姆的喇叭会比八欧姆的喇叭多流过一倍的电流，理论上一部八欧姆输出一百瓦的晶体后级，在接上四欧姆喇叭时会自动变为二百瓦。
当喇叭的阻抗值一路下降时，后级输出一个固定电压，它流过的电流就会愈来愈大，到最后就有点像是把喇叭线直接短路，所以阻抗值有时会低至一欧姆的限制，超出此范围，机器就要烧掉了。
这也就是一般人常说的：后级的功率不用大，但输出电流要大的似是若非的道理。
喇叭专业术语
喇叭专业术语1. 嘿，你知道喇叭的“灵敏度”不？这可太重要啦。
灵敏度就像是喇叭的耳朵，它能告诉你喇叭对输入信号有多敏感。
比如说，同样是放一首摇滚乐，灵敏度高的喇叭一下子就能把那种震撼的感觉给你带出来，声音响亮又清晰。
要是灵敏度低的，就像个反应迟钝的家伙，声音小还不咋带劲。
你可不想买个“耳朵”不好使的喇叭吧？2. 喇叭还有个术语叫“阻抗”呢。
这阻抗呀，就好比是喇叭的脾气。
有的喇叭阻抗低，就像个随和的人，很好相处，能和各种功放搭配。
像我朋友有次买喇叭，没注意阻抗，结果和他的功放合不来，声音总是怪怪的。
而阻抗合适的喇叭呢，就像两个配合默契的小伙伴，能给你带来超棒的音乐体验。
你说，要是喇叭脾气不好，能行不？3. 咱再说说“频率响应”。
这就像是喇叭的歌喉范围。
你想啊，一个好的歌手，他的音域很宽，高音低音都能驾驭。
喇叭也一样，频率响应宽的喇叭，不管是低沉的贝斯声，还是清脆的高音，都能完美呈现。
我有次在一个音响店，听两款喇叭，一个频率响应窄，放出来的音乐就像五音不全的人唱歌，缺这少那的。
另一个就像专业歌手，啥音都能发得好听。
你难道不想让喇叭有个好“歌喉”吗？4. 喇叭的“额定功率”你得懂啊。
这就像是喇叭的力气。
额定功率大的喇叭，就像大力士，能大声播放音乐而不失真。
我邻居办派对，他那小功率的喇叭放音乐，稍微声音大一点就破音了，就像一个没力气还硬要扛重物的人，最后累垮了。
要是你喜欢大声放音乐，可不能选个“小力气”的喇叭呀。
5. 还有“指向性”这个术语哦。
这指向性就如同喇叭的目光方向。
有些喇叭指向性强，就像聚光灯一样，声音主要朝着一个方向传播。
比如说在舞台上，这种喇叭可以让声音准确地到达观众区，而不会四处乱散。
可要是你在家里用这种指向性很强的喇叭，坐在旁边的人可能就听不到啥声音了，就像喇叭只盯着一个地方看，忽略了其他人。
你觉得哪种指向性的喇叭适合你呢？6. 喇叭的“失真度”也不容忽视呀。
这失真度呢，就像一面镜子，如果失真度低，那喇叭放出来的声音就像镜子里真实的影像，原汁原味。
专业音响基础知识
什么是分频器：分频器是指将不同频段的声音信号区分开来，分别给于放大，然后送到相应频段的扬声器中再进行重放。
在高质量声音重放时，需要进行电子分频处理。
它可分为两种：（1）功率分频器：位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音，中音和高音，分别送至各自扬声器。
连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。
（2）电子分频器：将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。
因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。
使得信号损失小，音质好。
但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。
什么是激励器：激励器是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和美化的声处理设备。
通过给声音增加高频谐波成分等多种方法，可以改善音质、音色、提高声音的穿透力，增加声音的空间感。
现代激励器不仅可以创造出高频谐波，而且还具有低频扩展和音乐风格等功能，使低音效果更加完美、音乐更具表现力。
使用激励器提高声音的清晰度，可懂性和表现力。
使声音更加悦耳动听，降低听音疲劳，增加响度。
虽然激励器只给声音增加了0.5dB左右的谐波成分，但实际听起来，音量好像增加了10dB左右。
使声音的听觉响度明显增加，声音图像的立体感，以及声音的分离度的增加；改善了声音的定位和层次感，还可以提高重放声音的音质，磁带的复制率。
因为声信号在传送和录制过程中会损失高频谐波成分，出现高频噪声。
此时前者用激励器先对信号进行补偿，后者可用滤波器将高频噪声滤掉后，再营造出高音成分，保证重放音质。
激励器的调节需要音响师对系统的音质和音色进行判别，再根据主观听音评价进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业音响扩声知识一、扩声系统的电声设计扩声设计的依据参考国家现行规范，设计依据如下：《厅堂扩声系统声学特性指标》 GYJ25-86《剧场建筑设计规范》 JGJ57-2000 ， J67-2001《厅堂扩声特性测量方法》GB/T4959-1995《声系统设备互连的优选配接值》GB/14197-93《客观评价厅堂语言可懂度的 RASTI 法》GB/T14476-93《厅堂混响时间测量规范》 GBJ76-84《民用建筑电器设计规范》 JGJ/T16-92《舞台灯具光学质量的测试与评价》 WH/T0204-99《电气安装工程施工及验收规范》 GBJ232-90 ，92《电子调光设备通用技术条件》《电子调光设备性能参数与测试方法》《电子调光设备无线电干扰特性限值及测量方法》(GB15734-1995)扩声设计的指标根据声场的建筑环境，节目类型及音源动态要求，现行的多功能厅，报告厅、会议室等，都按照《厅堂扩声系统声学特性指标》 GYJ25-86 的语言兼音乐扩声一级指标设计，设计的指标如下：最大声压级（空场稳态，准峰值）：125～4000 Hz，平均≥98dB传输频率特性：125～4000Hz，≤4dB传声增益：125～4000Hz，≥8dB声场不均匀度： 100Hz≤8dB， 1000 Hz～6300 Hz≤6dB噪声级：≤NR25 （扩声系统）专业术语的解释由于电子技术的发展，扩声系统中电子设备的频率响应和相位响应处理技术已经达到很高的水平，影响扩声系统还原性能的主要瓶颈是换能器（扬声器）的失真，因此扬声器是决定扩声系统设计指标和品质因素的重点，换言之，扩声系统的预期指标与扬声器的规格参数息息相关。
频响范围：频响范围由频率范围与频率响应组成：频率范围指电子设备最低有效重放信号频率与最高有效重放信号频率之间的范围，一般采用图表形式表示音箱的相对幅度和频率的函数关系频率响应指将一个恒压输出的音频信号与系统相连接时，音箱产生的声压随频率变化而发生增大或衰减，相位随频率发生变化的现象，这种声压，相位,频率的相关变化关系称为频率响应，单位为分贝（dB）。
声压与相位滞后随频率变化的曲线称为频率特性。
这是考察音箱性能优劣的一个重要指标，它与音箱的性价有着直接的关系，其分贝值越小说明音箱的频响曲线越平坦、失真越小、性能越高。
人耳可分辨的频响不平坦程度因人及节目内容而异，大多数人对同一节目的频响变化如果小于 2～4dB 就不易觉察。
选择音箱时应是频响范围越大越好，但也必须是平坦的，两端衰减量不大于 3dB声压Sound Pressure：有声波产生时，传播媒质中的压力与静压的差值。
单位为帕斯卡，简称帕（Pa）。
声功率：单位时间内通过某一面积的声能，单位为W（瓦）。
声压级Sound Pressure Level：声压与基准声压的比值以10 为底的对数乘以2，通常以分贝（dB）为单位，基准声压必须指明。
功放的功率Power：功放的单位是W（瓦），容量的大小与重放信号的大小、频率范围、负载阻抗、以及可承受的失真电平有关。
为了制定功率的测试标准，联邦贸易委员会（FTC）颁布了以输入信号为20Hz～20KHz，失真低于1%的长时间测试标准，一种是使用“单音短脉冲触发”的方法在以下频率进行：* 20Hz-0.05 秒脉冲信号* 50Hz-0.02 秒脉冲信号* 1000Hz-0.001 秒脉冲信号* 7000Hz-0.0014 秒脉冲信号另一种是以1000Hz 信号，失真分别低于0.05%和0.1％，20Hz～20KHz 正弦波扫频，失真低于0.1%的长期“连续平均功率”测试法，在这种标准下测试的功率称为“最大平均功率”，以其他方式标称的功率都视为非标。
下面以ASHLY FTX2001 功放的参数进行说明：从上表不难看出，功放容量的大小与重放信号的大小、频率范围、输入阻抗、以及可承受的失真电平存在以下关系：1. 负载阻抗越小，功放输出功率越大，失真越高。
2. 负载阻抗越高，功放输出功率越小，失真越低。
3. 频率范围越大，功放输出功率越小，失真越高。
4. 频率范围越窄，功放输出功率越大，失真越低。
5. 工作时间越长，功放输出功率越小，失真越高。
音箱的功率：音箱的单位是W（瓦），涉及的内容与功放类似，但更加复杂。
音箱功率容量的大小也与重放信号的电平、频率范围、以及可接受的总谐波失真有关。
目前已经有许多组织制定了音箱功率的测试标准，他们分别是：AES（音响工程师协会AES-1984）、EIA（电子工业协会）、ANSI（美国国家标准协会ANSI-S4.26-1988），测试内容如下：粉红噪音信号源连续2 小时，每倍频程10 点的频宽，12dB 倍频程滤波斜率。
但未为全部厂商采用，业界最为广泛使用的是以下三种测试方法：* 连续、长期或有效值（RMS）功率：粉红噪音信号源，测试时间连续1 小时以上，给出最低功率值。
* 节目或音乐功率：带音乐特色的测试信号源，测试时间约1 秒，结果比连续功率高3dB（功率的2 倍）* 峰值或瞬时功率：带音乐特色的测试信号源，测试时间约0.1 秒，结果比连续功率高6dB（功率的4 倍）音箱的最大声压级SPL：指音箱在一定声功率工作状态下，在距离扬声器平面垂直中轴前方一米的地方所测得的最大声压级。
音箱的灵敏度：给音箱输入1W/1KHz 信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测得的声压级。
灵敏度的单位为分贝dB。
音箱的指向性：声波中心是在发声器上或附近的一个点，在远处观测时，类似从该点发出的球面发散声波。
音箱的指向性是指音箱辐射声压的强弱随方向不同而产生变化的特性，也称为覆盖范围，一般用声压级SPL 相对于轴线处下降6dB 的夹角来定义。
指向性受频率的影响很大，频率越高，指向性越窄，频率越低，指向性越宽。
声场的最大声压级：单位为dB，与音箱的最大声压级、灵敏度、指向性和功率有着密切的关系。
通过理论和实践证明，声场的最大声压级与音箱上述的几个主要指标存在以下的关系：1. 距离不变，功率增加一倍，声压级增加3dB2. 功率不变，距离增加一倍，声压级衰减6dB3. 同等距离，射角外沿比轴心声压级降低6dB处理系统的作用1.调音台在音响系统中主要用于对信号源的处理：将话筒微弱的信号进行放大，对各种不同的音源进行阻抗匹配、相应的音色修饰和集成调控。
在专业录音及舞台演出中，调音台还具备多路编组输出、数模格式转换、声像定位编辑等多种功能。
一台优质的调音台，基本技术规格的指标应达到如下的参数：* 总噪声：-86.5dBu（20Hz~20kHz）* 总谐波失真THD：<0.0007%（1kHz@+14dBu，20Hz~20kHz）* 通道串音：-84dBu（1kHz@0dBu，20Hz~20kHz）* 频率响应：-1dB@20Hz~60kHz，-3dB@20Hz~100kHz（话筒输入至任一输出）* 等效输入噪声（EIN）： -129.5dBm（话筒输入处于最大增益，150?终端）* 共模抑制比CMR：>90dB@1KHz* 最大输入电平：+22dBu* 主输出最大电平：+28dBu* 其他输出最大电平：+22dBu* 话筒输入阻抗：1.3kΩ* 线路输入阻抗：10kΩ* 输出阻抗：120Ω2. 均衡器由于声场的共振特性、吸声材料对声音频率的吸声系数不同，以及扬声器频率响应特性不均匀等原因，会导致出现某些频率声音过强和某些频率声音不足的问题。
但一般调音台上的均衡器仅能对高频、中频、低频三段频率电信号分别进行调节，达不到精细的频率均衡。
均衡器的作用是用于分别调节各种频率成分电信号放大量，通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用（频率均衡）。
均衡器按照电路的不同，主要分为图示均衡器和参量均衡器二类，且图示均衡器结构简单，直观明了，在专业音响中应用非常广泛。
图示均衡器，亦称图表均衡器，通过面板上推拉键的分布，可直观地反映出所调出的均衡补偿曲线，各个频率的提升和衰减情况一目了然。
图示均衡器采用恒定Q 值技术，每个频点设有一个推拉电位器，无论提升或衰减某频率，滤波器的频段带宽始终不变。
常用的专业图示均衡器将20Hz~20kHz 的信号分成10 段、15 段、27 段、31 段来进行调节。
用户可以根据不同的要求选择不同段数的图示均衡器。
一般来说10 段均衡器的频率点以倍频程间隔分布，使用在一般场合下；15 段均衡器以2/3 倍频程间隔分布，使用在专业扩声上；31 段均衡器以1/3 倍频程间隔分布，多数在需要精细补偿的场合下使用。
一台优质的均衡器，基本技术规格的指标应达到如下的参数：* 总噪声：-92dBu（20Hz~20kHz）* 总谐波失真THD：<0.01%@+20dBu* 通道串音：<-80dBu（20Hz~20kHz）* 频率响应：±2.5dB* 最大输入电平：+23dBu* 最大输出电平：+23dBu* 输入阻抗：平衡式20kΩ，非平衡10KHz* 输出阻抗：平衡式200Ω，非平衡100?* 斜率：±3%* 倍频程：1/3 倍频程* 增益范围：≥±6dB二、扩声系统的电声计算1. 最大功率容量与最大电压容量的计算* 公式一：最大电压容量V=√最大功率W×负载阻抗Ω* 公式二：最大功率容量W=最大电压V2×负载阻抗Ω假如已知一个音箱的最大持续功率（AES/ANSI）和标明的负载阻抗，则可以计算出此音箱的最大电压，例如A 音箱的最大功率是600W RMS（ES/ANSI），阻抗是8Ω，希望通过系统的压限器或者音箱控制器设定功放的最大输出电压值，对A 音箱进行保护，把相关的数据套进公式一：最大电压容量V=√600W×8Ω= √4800= 69.28V 由此得出69.28 V 电压加在8Ω负载阻抗时，可以产生最大600W RMS 的功率，所以我们要在压限器或者音箱控制器上设定功放的最大输出电压值不能超过69.28 V，才能有效保护A 音箱不致烧毁。
2. 功放电压增益的计算* 公式三：电压增益=输出电压V/输入电压V增益由音频电路的输入和输出之间的关系决定，增益表示为倍数（×），或者用单位dB 表示，若我们想知道一台功放的增益（称为电压增益），则必须知道输入信号电平和其相应的输出信号电平。
