智能型交直流磁场发生器系统 （恒定磁场发生器）
PFMF-4108G 执行标准:IEC61000-4-8 和 GB/T17626.8 PFMF-4108G 交/直流磁场发生器是对电气和电子产品的工频磁场抗扰度试验的 特点和要求而专门设计的全智能化高可靠性测试仪器。 PFMF-4108G 交/直流磁场发生器是对电气和电子产品的工频磁场抗扰度试验的 特点和要求而专门设计的全智能化高可靠性测试仪器。它可以模拟住宅、商业区， 工矿企业和发电厂,以及中、高变电所的磁场环境，仪器符合 IEC61000-4-8 /GB/T17626.8 和 GB/T 17215-2002《1 级和 2 级静止式交流有功电能表》及 GB/T 15283-94《0.5、1 和 2 级交流有功电度表》中相关要求。
技术特点： ● LCD 显示，内置计算机控制，人机对话，操作简单 ● 电流注入时间、间隔时间、试验次数自行设定 ● 输出电流、电压、磁场强度自动显示 ● 交、直流两种电流输出，自动切换 ● 试验过程软件控制，无须人为操作 ● RS-232 通讯接口，可实施远程控制,可以选配测控系统软件(选配功能)
主要技术参数
1～99 小时
100A～500A，1～5s
手动，半自动，全自动 AC220V 50/60Hz 15℃-35℃
项目 磁场强度 输出电流
试验次数 时间间隔 电流注入时间 电流畸变率 工作方式 持续工作的电流范
围 短时工作的电流范 围 操作方法 工作电源 环境温度
PFMF-4108G（500A /0.5mT）
பைடு நூலகம்
0A/m～500A/m 连续可调
交流
GBT 17626.8-2006工频磁场抗扰度试验培训
试验布局
PFMF试验的基本配置包括接地参考平器。
几乎所有的电磁兼容试验用到的GRP都是如下要求：材料为0.25mm以上的铜板或者铝板，如 果采用其他金属板，最小厚度为0.65mm，GRP最小尺寸为1m*1m，但如果EUT长或宽大于这个数 值，那么至少应该调整为相应数值，即GRP最终尺寸取决于EUT的大小，同时GRP要与实验室的安 全地相连；
方型双感应线圈，亦称霍尔姆兹线圈，标 准的线圈尺寸为1m，两个并联线圈之间的距离 是0.8m。采用双线圈的场均匀性比3dB，如保 持与单线圈同等均匀度时，EUT体积可达到 0.6m×0.6m×1m。
对大型柜式设备，线圈应根据EUT尺寸和 场的不同极化方向来制造。为保证场的均匀度， 线圈到EUT外壳的最小距离在水平和垂直方向 分别为0.2m和0.3m。
接地参考平面放置在实验室内，受试设备放在接地参考平面上，其间用 0.1m厚的绝缘物支撑。EUT外壳通过本身的接地端子与接地参考平面连接。 试品应使用制造商推荐的电缆（包括电源、控制及信号源的连接电缆）。若 没有推荐，应采用合适与设备信号的无屏蔽电缆。所有电缆应有1m的长度暴 露在磁场中。
试验用电流发生器应放在离线圈不超过3m远的地方，其一端与参考接地 版相连。
试验环境
试验的基本配置包括接地参考平面（GRP）、受试设备（EUT）、感应 线圈与工频磁场发生器。
参考接地板是0.25mm以上的铜板或铝板；如采用其他金属薄板（非磁 铁性质），其最小厚度为0.65mm。参考接地板的最小尺寸为1mx1m；最 终尺寸决定于试品大小。参考接地板与实验室的安全地接在一起。
试验等级及产品试验要求举例
4级：典型的工业环境。旁边有电力线经过；保护接地系统的接地点；在可能产生漏磁通的大功率电 气设备的旁边；在相对距离为几十米的地方有高压或中压母线经过。重工业厂矿、发电厂及高压变 电所的控制室可作为这类环境的代表。 5级：严酷的工业环境。旁边有载流达到数千安培电流的线路通过；近旁有保护接地系统，或在大功 率电气设备旁边，重工业厂矿的开关站、中压开关站及电厂可作为这类环境的代表
工频磁场抗扰度试验等级标准

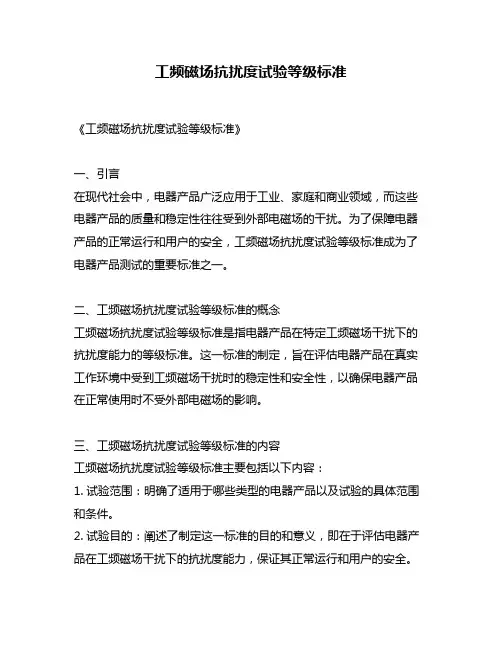

工频磁场抗扰度试验等级标准《工频磁场抗扰度试验等级标准》一、引言在现代社会中，电器产品广泛应用于工业、家庭和商业领域，而这些电器产品的质量和稳定性往往受到外部电磁场的干扰。
为了保障电器产品的正常运行和用户的安全，工频磁场抗扰度试验等级标准成为了电器产品测试的重要标准之一。
二、工频磁场抗扰度试验等级标准的概念工频磁场抗扰度试验等级标准是指电器产品在特定工频磁场干扰下的抗扰度能力的等级标准。
这一标准的制定，旨在评估电器产品在真实工作环境中受到工频磁场干扰时的稳定性和安全性，以确保电器产品在正常使用时不受外部电磁场的影响。
三、工频磁场抗扰度试验等级标准的内容工频磁场抗扰度试验等级标准主要包括以下内容：1. 试验范围：明确了适用于哪些类型的电器产品以及试验的具体范围和条件。
2. 试验目的：阐述了制定这一标准的目的和意义，即在于评估电器产品在工频磁场干扰下的抗扰度能力，保证其正常运行和用户的安全。
3. 试验方法：详细描述了试验的具体方法和流程，包括设备的准备、试验条件的设置、观察记录等。
4. 试验等级：根据电器产品的不同类型和用途，制定了不同的试验等级，分别对应不同的工频磁场干扰水平和对电器产品的要求。
5. 结果评定：根据试验结果，对电器产品的抗扰度等级进行评定，判断是否符合相关的标准要求。
四、工频磁场抗扰度试验等级标准的重要性工频磁场抗扰度试验等级标准的制定和执行对于保障电器产品的质量和用户的安全具有重要的意义。
这一标准可以通过实验评估电器产品在工频磁场干扰下的稳定性和安全性，为产品设计和生产提供重要参考依据。
标准化的试验等级有助于消费者对电器产品的质量和性能进行客观评价，提高了产品质量的透明度和可比性。
执行这一标准可以有效减少电器产品因外部电磁场干扰而引发的故障和安全隐患，保障用户的正常使用和人身安全。
五、个人观点与理解我认为工频磁场抗扰度试验等级标准的制定和执行是非常必要的。
在现代社会，人们对电器产品的质量和稳定性要求越来越高，而电磁干扰一直是制约电器产品性能的重要因素之一。
EMC实验室常用测试设备清单
AR公司 AR公司 AR公司 AR公司 Keytek EM Test
EM Test
California Instruments Schaffner R&S R&S R&S
设备清单
性能参数 kHz~ GHz，检波方式：峰值、准峰值、 9kHz~3GHz，检波方式：峰值、准峰值、平均 值、均方根值 20Hz~7GHz，检波方式：峰值、准峰值、平均 值、均方根值 9kHz~3250MHz，检波方式：峰值、准峰值、 平均值 9kHz~2.75GHz，检波方式：峰值、准峰值、 平均值、均方根值 9kHz~1GHz，检波方式：峰值、准峰值、平均 值、均方根值 kHz~30GHz 检波方式：峰值、 GHz， 9kHz~30GHz，检波方式：峰值、平均值 20Hz~26.5GHz，检波方式：峰值、平均值 3Hz~26.5GHz，检波方式：峰值、平均值 9kHz~26.5GHz，检波方式：峰值、平均值 0Hz~30MHz >9kHz 9kHz~200MHz 9kHz~30MHz，单相，最大电流：16A 9kHz~30MHz，三相，最大电流：32A 9kHz~30MHz，三相，最大电流：25A kHz~30MHz，三相，最大电流：25A MHz 9kHz~30MHz，单相，最大电流：16A kHz~30MHz，单相，最大电流：16A MHz 9kHz~30MHz，三相+单相，最大电流：16A 9kHz~30MHz 10kHz~30MHz 9kHz~30MHz 9kHz~30MHz 9kHz~30MHz 9kHz~30MHz 26MHz~3GHz 30MHz~3GHz 30MHz~2GHz 30MHz~2GHz 18GHz~40GHz 1GHz~18GHz 1GHz~18GHz 1GHz~18GHz 1GHz~18GHz 1GHz~18GHz 15GHz~26.5GHz 200V 30kV 200V到30kV 最高25kV 最高到25kV 输出频率：10MHz~27GHz 输出频率：10MHz~27GHz MHz 输出频率：最高到44GHz 80MHz~1GHz，1000W 1GHz~2.5GHz，1000W
工频磁场抗扰度试验等级标准
工频磁场抗扰度试验等级标准
以下是工频磁场抗扰度试验等级标准的一些常见标准：
1. 国际电工委员会（IEC）标准：
- IEC 61000-4-8：低频磁场抗扰度试验等级标准
- IEC 61000-4-9：低频脉冲磁场抗扰度试验等级标准
- IEC 61000-4-10：磁场扫描频率抗扰度试验等级标准
- IEC 61000-4-11：电源短时中断和电压变动抗扰度试验等级标准
- IEC 61000-4-27：电网瞬变传导骚扰抗扰度试验等级标准
2. 美国国家标准（ANSI）标准：
- ANSI C37.90：高压开关设备低频磁场抗扰度试验等级标准
3. 德国标准化协会（DIN）标准：
- DIN EN 61000-6-4：工业环境中工频磁场抗扰度试验等级标准
这些标准涵盖了各种不同频率和强度的工频磁场抗扰度试验，并提供了相应的等级标准，用于测试和评估电子设备在工频磁场环境中的抗扰度能力。
具体的等级标准可以通过参考相关标准文档进行了解。

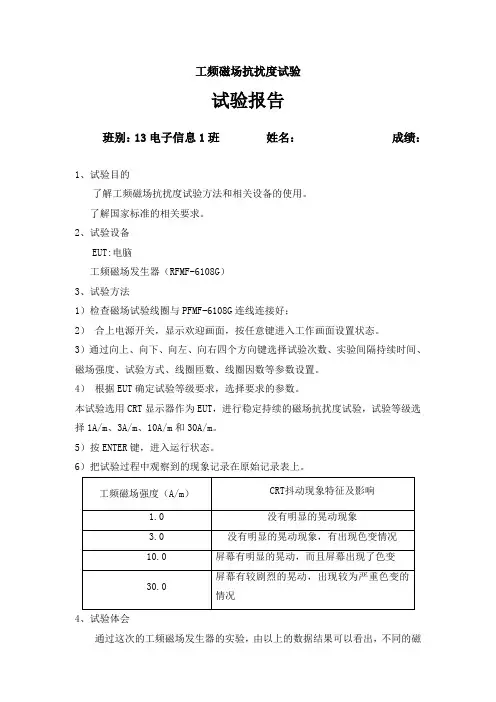

工频磁场抗扰度实验报告
工频磁场抗扰度试验
试验报告
班别：13电子信息1班姓名：成绩：
1、试验目的
了解工频磁场抗扰度试验方法和相关设备的使用。
了解国家标准的相关要求。
2、试验设备
EUT:电脑
工频磁场发生器（RFMF-6108G）
3、试验方法
1）检查磁场试验线圈与PFMF-6108G连线连接好；
2）合上电源开关，显示欢迎画面，按任意键进入工作画面设置状态。
3）通过向上、向下、向左、向右四个方向键选择试验次数、实验间隔持续时间、磁场强度、试验方式、线圈匝数、线圈因数等参数设置。
4）根据EUT确定试验等级要求，选择要求的参数。
本试验选用CRT显示器作为EUT，进行稳定持续的磁场抗扰度试验，试验等级选择1A/m、3A/m、10A/m和30A/m。
5）按ENTER键，进入运行状态。
6）把试验过程中观察到的现象记录在原始记录表上。
工频磁场强度（A/m）CRT抖动现象特征及影响
1.0 没有明显的晃动现象
3.0 没有明显的晃动现象，有出现色变情况
10.0 屏幕有明显的晃动，而且屏幕出现了色变
30.0 屏幕有较剧烈的晃动，出现较为严重色变的情况
4、试验体会
通过这次的工频磁场发生器的实验，由以上的数据结果可以看出，不同的磁
场强度会对，我们的EUT的影响是有不同的影响的，强度较低的时候，不会有品目晃动的情况，但是还是会有色变的情况发生的，而出现屏幕晃动和色变的主要原因是因为我们的EUT内部受到了磁化的原因，导致里面向屏幕发射的色素光点发生的偏转，但是电脑关机后就会恢复原状。
工频磁场抗扰度测试方法
工频磁场抗扰度测试方法
1. 实验准备，首先需要确定测试的具体标准和要求，包括测试
设备、测试环境、测试参数等。
确定测试设备的种类和型号，准备
好测试仪器和设备。
2. 测试环境，建立符合标准要求的测试环境，包括磁场强度、
频率等参数的控制和测量。
确保测试环境的稳定性和可重复性。
3. 测试方法，根据标准要求，对被测试设备进行不同工作状态
下的工频磁场抗扰度测试。
可以采用直接注入磁场的方法或者间接
辐射磁场的方法进行测试。
4. 测试数据采集与分析，在测试过程中，需要采集和记录设备
在工频磁场下的性能数据，如工作稳定性、输出信号的失真程度等。
然后对数据进行分析，评估设备在工频磁场下的抗扰度。
5. 结果评定，根据测试数据和分析结果，评定设备在工频磁场
下的抗扰度性能是否符合标准要求，是否能正常工作。
6. 结论与报告，最后，根据测试结果形成结论，并撰写测试报
告，对设备的工频磁场抗扰度性能进行评价和总结。
需要注意的是，不同的行业和国家可能有不同的标准和测试方法，因此在进行工频磁场抗扰度测试时，需要根据具体的标准和要求进行操作，以确保测试的准确性和可靠性。
GBT 17626.8-2006工频磁场抗扰度试验培训
工频磁场线圈装置的 校准原理及方法
针对工频磁场感应线圈的校准，可分为3 部分：调压器、变流器和感应线圈进行校准
对于调压器的校准，关注的是其输出电压 准确度，在此，可以使用数字多用表对其进行 监控，把多用表并联在调压器的输出端，就可 以对调压器进行实时监测
对于变流器的校准，一般采用感应测量法， 即将电流钳夹在感应线圈或者连接线上。因此， 需要注意选择合适量程的电流表，不合适的量 程会直接影响电流测量准确度。
试验布局
PFMF试验的基本配置包括接地参考平面（GRP）、受试设备（EUT）、感应线圈和工频磁场 发生器。
几乎所有的电磁兼容试验用到的GRP都是如下要求：材料为0.25mm以上的铜板或者铝板，如 果采用其他金属板，最小厚度为0.65mm，GRP最小尺寸为1m*1m，但如果EUT长或宽大于这个数 值，那么至少应该调整为相应数值，即GRP最终尺寸取决于EUT的大小，同时GRP要与实验室的安 全地相连；
试验等级及产品试验要求举例
4级：典型的工业环境。旁边有电力线经过；保护接地系统的接地点；在可能产生漏磁通的大功率电 气设备的旁边；在相对距离为几十米的地方有高压或中压母线经过。重工业厂矿、发电厂及高压变 电所的控制室可作为这类环境的代表。 5级：严酷的工业环境。旁边有载流达到数千安培电流的线路通过；近旁有保护接地系统，或在大功 率电气设备旁边，重工业厂矿的开关站、中压开关站及电厂可作为这类环境的代表
感应线圈应放置在距实验室墙壁和其他磁性物质至少1m远的地方。感应 线圈在做水平极化试验时，参考接地板可作为线圈的底边而成为线圈的一部 分。
试验等级及产品试验要求举例
其中： 1级：有电子束敏感装置使用的环境 2级：保护良好的环境。周围不存在像电力变压器这类可产生漏磁通的电气设备；也不受高压母线影响的区域。远离接 地保护装置、工业区和高压变电所的住宅、办公室和医院保护区等地方是这类环境的代表。 3级：受保护的环境。周围有可能产生漏磁通或磁场的电气设备或电缆；在靠近保护接地系统的地方；附近（几百米内） 有高压中压母线的场合。商业区、控制楼、非重工业区及高压变电所的计算机房可作为这类环境的代表。
