塑料模具抛光方法 PPT课件

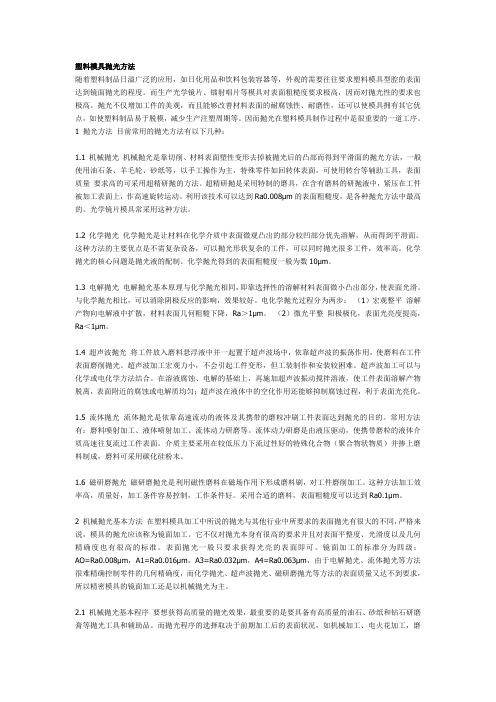

塑料模具抛光方法
塑料模具抛光方法随着塑料制品日溢广泛的应用，如日化用品和饮料包装容器等，外观的需要往往要求塑料模具型腔的表面达到镜面抛光的程度。
而生产光学镜片、镭射唱片等模具对表面粗糙度要求极高，因而对抛光性的要求也极高。
抛光不仅增加工件的美观，而且能够改善材料表面的耐腐蚀性、耐磨性，还可以使模具拥有其它优点，如使塑料制品易于脱模，减少生产注塑周期等。
因而抛光在塑料模具制作过程中是很重要的一道工序。
1 抛光方法目前常用的抛光方法有以下几种：1.1 机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。
超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。
利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。
光学镜片模具常采用这种方法。
1.2 化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。
这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。
化学抛光的核心问题是抛光液的配制。
化学抛光得到的表面粗糙度一般为数10μm。
1.3 电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。
与化学抛光相比，可以消除阴极反应的影响，效果较好。
电化学抛光过程分为两步：（1）宏观整平溶解产物向电解液中扩散，材料表面几何粗糙下降，Ra＞1μm。
（2）微光平整阳极极化，表面光亮度提高，Ra＜1μm。
1.4 超声波抛光将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作用，使磨料在工件表面磨削抛光。
超声波加工宏观力小，不会引起工件变形，但工装制作和安装较困难。
超声波加工可以与化学或电化学方法结合。
在溶液腐蚀、电解的基础上，再施加超声波振动搅拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化。
塑料模具抛光方法
塑料模具拋光方法塑料模具拋光方法隨著塑料製品日溢廣泛的應用，如日化用品和飲料包裝容器等，外觀的需要往往要求塑料模具型腔的表面達到鏡面拋光的程度。
而生產光學鏡片、鐳射唱片等模具對表面粗糙度要求極高，因而對拋光性的要求也極高。
拋光不僅增加工件的美觀，而且能夠改善材料表面的耐腐蝕性、耐磨性，還可以使模具擁有其它優點，如使塑料製品易於脫模，減少生產注塑週期等。
因而拋光在塑料模具製作過程中是很重要的一道工序。
1.拋光方法目前常用的拋光方法有以下幾種：機械拋光機械拋光是靠切削、材料表面塑性變形去掉被拋光後的击部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉體表面，可使用轉台等輔助工具，表面質量要求高的可採用超精研拋的方法。
超精研拋是採用特製的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉運動。
利用該技術可以達到Ra0.008μm的表面粗糙度，是各種拋光方法中最高的。
光學鏡片模具常採用這種方法。
2 化學拋光化學拋光是讓材料在化學介質中表面微觀击出的部分較凹部分優先溶解，從而得到平滑面。
這種方法的主要優點是不需複雜設備，可以拋光形狀複雜的工件，可以同時拋光很多工件，效率高。
化學拋光的核心問題是拋光液的配製。
化學拋光得到的表面粗糙度一般為數10μm。
3 電解拋光電解拋光基本原理與化學拋光相同，即靠選擇性的溶解材料表面微小击出部分，使表面光滑。
與化學拋光相比，可以消除陰極反應的影響，效果較好。
電化學拋光過程分為兩步：（1）宏觀整平溶解產物向電解液中擴散，材料表面幾何粗糙下降，Ra＞1μm。
（2）微光平整陽亟亟化，表面光亮度提高，Ra＜1μm。
4 超聲波拋光將工件放入磨料懸浮液中並一起置於超聲波場中，依靠超聲波的振蕩作用，使磨料在工件表面磨削拋光。
超聲波加工宏觀力小，不會引起工件變形，但工裝製作和安裝較困難。
超聲波加工可以與化學或電化學方法結合。
在溶液腐蝕、電解的基礎上，再施加超聲波振動攪拌溶液，使工件表面溶解產物脫離，表面附近的腐蝕或電解質均勻；超聲波在液體中的空化作用還能夠抑制腐蝕過程，利於表面光亮化。
模具抛光(Polishing)
SPI/SPE 光洁度标准板由 ABS 模塑制成, 尺寸 8.5“ x 11”. 用於显示典型的表面光洁度, 以便於与客户交流. 由於不同钢种, 不同塑料以及不同生产参数的差别, 这些光洁度 等级在外观上可能有与模具的光洁度有轻微的不同.
JY-Vietnam-Jun04
SPI 标准
Type of finish 表面光洁度 Current 目前SPI采用的 SPI Finish 光洁度代号 Numbers A1, 3 u A2, 6 u A3, 15 u B1, 600# B2, 400# B3, 320# C1, 600# C2, 400# C3, 320# D1 D2 D3 Description
JY-Vietnam-Jun04
建议的预加工狀态
预加工方法 1. 精车
三圣
sansheng
粗糙度 Ra (μ)
0.4 - 0.8
2. 精铣
3. 精磨
0.4 - 0.8
0.2 - 0.4
4. 细放电加工
0.3 - 0.5
JY-Vietnam-Jun04
通常的拋光方法
方法 去除机加工痕迹 砂纸打磨 钻石膏拋光 拋光工具 油石 砂纸 毛毡加钻石膏 步骤 1 200# 600# 14 μm 步骤 2 400# 800# 6 μm
说 明
三圣
sansheng
High Polish finish 高抛光表面
Paper finish 砂纸打磨
油石打磨 Stone finish 干打砂表面 Dry Blasted finish
类似于 to is comparable 稍高于 is slightly finer than 略差过 has more imperfections than 高于 is finer than 稍高于 is slightly finer than 类似于 to is comparable 高于 is finer than is slightly finer than 稍高于 is comparable 类似于 to is finer than 高于 is comparable 类似于 to is a little more coarse than 略粗过
项目八模具刮削研磨和抛光-PPT课件
8.1 刮 削
2．校准工具 校准工具是 用来研点和检查 被刮面准确性的 工具，也称研具。 常用的校准工具 有校准平板、校 准直尺、角度直 尺及根据被刮面 形状设计制造的 专用校准型板等， 如图8.4、图8.5 和图8.6所示。
图8.4 校准平板
8.1 刮 削
图8.5 校准直尺
图8.6 角度直尺
3．显示剂 工件和校准工具对研时，所加的涂料称显示剂，其 作用是显示工件误差的位置和大小。 （1）显示剂的种类 ① 红丹粉：红丹粉分铅丹（氧化铅，呈桔红色）和 铁丹（氧化铁，呈红褐色）两种，颗粒较细，用机油调 和后使用，广泛用于钢和铸铁工件。
8.1 刮 削
② 蓝油：蓝油是用蓝粉和蓖麻油及适量机 油调和而成的，呈深蓝色，其研点小而清楚，多 用于精密工件和有色金属及其合金的工件。 （2）显示剂的用法 刮削时，显示剂可以涂在工件表面上，也可 以涂在校准件上。前者在工件表面显示的结果是 红底黑点，没有闪光，容易看清，适用于精刮时 选用。后者只在工件表面的高处着色，研点暗淡， 不易看清，但切屑不易粘附刀刃上，刮削方便， 适用于粗刮时选用。 在调和显示剂时应注意：粗刮时，可调得稀 些，这样在刀痕较多的工件表面上，便于涂抹， 显示的研点也大；精刮时，应调得干些，涂抹要
图8.8 工件在平板上显点
8.1 刮 削
② 大型工件的显点 将工件固定，平板在工件的被刮面上推研。推研时， 平板超出工件被刮面的长度应小于平板长度的1/5。对于面 积大、刚性差的工件，平板的重量要尽可能减轻，必要时 还要采取卸荷推研。 ③ 形状不对称工件的显点 推研时应在工件某个部位托或压，如图8.9所示，但 用力的大小要适当、均匀。显点时还应注意，如果两次显 点有矛盾，应分析原因，认真检查推研方法，小心处理。
塑料模具的抛光处理工序(doc 8)
塑料模具的抛光处理工序(doc 8)拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化1.5 流体抛光流体抛光是依*高速流动的液体及其携带的磨粒冲刷工件表面达到抛光的目的。
常用方法有：磨料喷射加工、液体喷射加工、流体动力研磨等。
流体动力研磨是由液压驱动，使携带磨粒的液体介质高速往复流过工件表面。
介质主要采用在较低压力下流过性好的特殊化合物（聚合物状物质）并掺上磨料制成，磨料可采用碳化硅粉末。
1.6 磁研磨抛光磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削加工。
这种方法加工效率高，质量好，加工条件容易控制，工作条件好。
采用合适的磨料，表面粗糙度可以达到Ra0.1μm。
在塑料模具加工中所说的抛光与其他行业中所要求的表面抛光有很大的不同，严格来说，模具的抛光应该称为镜面加工。
它不仅对抛光本身有很高的要求并且对表面平整度、光滑度以及几何精确度也有很高的标准。
表面抛光一般只要求获得光亮的表面即可。
镜面加工的标准分为四级：AO=Ra0.008μm，A1=Ra0.016μm，A3=Ra0.032μm，A4=Ra0.063μm，由于电解抛光、流体抛光等方法很难精确控制零件的几何精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以精密模具的镜面加工还是以机械抛光为主。
2.1 机械抛光基本程序要想获得高质量的抛光效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。
而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。
机械抛光的一般过程如下：（1）粗抛经铣、电火花、磨等工艺后的表面可以选择转速在35 000—40 000rpm的旋转表面抛光机或超声波研磨机进行抛光。
常用的方法有利用直径Φ3mm、WA # 400的轮子去除白色电火花层。
然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。
塑料表面处理方法PPT课件( 29页)
•
5、人生每天都要笑，生活的下一秒发生什么，我们谁也不知道。所以，放下心里的纠结，放下脑中的烦恼，放下生活的不愉快，活在当下。人生喜怒哀乐，百般形态，不如在心里全部淡然处之，轻轻一笑，让心更自在，生命更恒久。积极者相信只有推动自己才能推动世界，只要推动自己就能推动世界。
•
6、人性本善，纯如清溪流水凝露莹烁。欲望与情绪如风沙袭扰，把原本如天空旷蔚蓝的心蒙蔽。但我知道，每个人的心灵深处，不管乌云密布还是阴淤苍茫，但依然有一道彩虹，亮丽于心中某处。
•
13、时间，抓住了就是黄金，虚度了就是流水。理想，努力了才叫梦想，放弃了那只是妄想。努力，虽然未必会收获，但放弃，就一定一无所获。
•
14、一个人的知识，通过学习可以得到;一个人的成长，就必须通过磨练。若是自己没有尽力，就没有资格批评别人不用心。开口抱怨很容易，但是闭嘴努力的人更加值得尊敬。
•
15、如果没有人为你遮风挡雨，那就学会自己披荆斩棘，面对一切，用倔强的骄傲，活出无人能及的精彩。
塑料贴膜
2、表面装饰处理 ——热烫印
定义：是利用压力和热量将压膜上的粘接 剂熔化，并将已镀到压膜上的金属膜转印 到塑料件上的方法。 效果：同贴膜法相似，可以美化产品外观、 传达产品信息
三种热烫印工艺
传统热烫
又因表面造型，可使用平烫法或滚烫法，此两种
工艺都是通过加热的烫板或滚轮，把涂层转移到装在夹具上的
•
15、总不能流血就喊痛，怕黑就开灯，想念就联系，疲惫就放空，被孤立就讨好，脆弱就想家，不要被现在而蒙蔽双眼，终究是要长大，最漆黑的那段路终要自己走完。
•
5、从来不跌倒不算光彩，每次跌倒后能再站起来，才是最大的荣耀。
•
6、这个世界到处充满着不公平，我们能做的不仅仅是接受，还要试着做一些反抗。
【图文】模具的抛光技术
模具的抛光技术 2.2 机械抛光中要注意的问题用砂纸抛光应注意以下几点：（1）用砂纸抛光需要利用软的木棒或竹棒。
在抛光圆面或球面时，使用软木棒可更好的配合圆面和球面的弧度。
而较硬的木条像樱桃木，则更适用于平整表面的抛光。
修整木条的末端使其能与钢件表面形状保持吻合，这样可以避免木条（或竹条）的锐角接触钢件表面而造成较深的划痕。
模具的抛光技术（2）当换用不同型号的砂纸时，抛光方向应变换45°~ 90°，这样前一种型号砂纸抛光后留下的条纹阴影即可分辨出来。
在换不同型号砂纸之前，必须用100％纯棉花沾取酒精之类的清洁液对抛光表面进行仔细的擦拭，因为一颗很小的沙砾留在表面都会毁坏接下去的整个抛光工作。
从砂纸抛光换成钻石研磨膏抛光时，这个清洁过程同样重要。
在抛光继续进行之前，所有颗粒和煤油都必须被完全清洁干净。
（3）为了避免擦伤和烧伤工件表面，在用#1200和#1500砂纸进行抛光时必须特别小心。
因而有必要加载一个轻载荷以及采用两步抛光法对表面进行抛光。
用每一种型号的砂纸进行抛光时都应沿两个不同方向进行两次抛光，两个方向之间每次转动45°~ 90°。
模具抛光总结抛光不仅增加工件的美观，而且能够改善材料表面的耐腐蚀性、耐磨性，还可以使模具拥有其它优点，如使塑料制品易于脱模，减少生产注塑周期等。
因而抛光在塑料模具制作过程中是很重要的一道工序。
结束谢谢！。
模具加工5研磨与抛光课件
在模具加工中，抛光常用于塑 胶模具、压铸模具、玻璃模具 等。
抛光在模具加工中的应用场景与案例分析
抛光在模具加工中的案例分析
案例一：某塑胶模具厂在生产过程中发现模具表面存在细微不平整和纹理，影响制品的光泽度。通过采 用抛光工艺，对模具表面进行微量修整，有效提高了制品的光泽度。
案例二：某压铸模具厂在生产过程中出现模具表面粗糙问题，影响压铸件的外观质量。通过采用抛光工 艺对模具表面进行修整，有效提高了压铸件的外观质量。
提高了制品的外观质量。
案例二：某压铸模具厂在生产过程中出现模具分型面不平整问题，影响 压铸件的脱模。通过采用研磨工艺对分型面进行修整，有效解决了问题 ，提高了生产效率。
抛光在模具加工中的应用场景与案例分析
抛光在模具加工中的应用场景
抛光是一种表面光洁度加工方 法，通过抛光工具和抛光剂使 模具表面更加光滑、细腻。
绿色环保
随着环保意识的不断提高，研磨技术将更加注重绿色环保，减少对环 境的影响，实现可持续发展。
抛光技术的发展趋势与展望
技术创新
抛光技术也将不断进行技术创新，引入新材料、新工艺和 新技术等，提高抛光效率和表面质量。
自动化和智能化
抛光技术也将向着自动化和智能化方向发展，通过机器人 和自动化设备等技术的应用，实现高效、精准的抛光。
研磨与抛光的重要性
提高工件表面的光洁 度和精度，增强工件 的抗腐蚀性能。
防止工件在使用过程 中因摩擦产生高温而 磨损或变形。
改善工件的外观和触 感，提高产品的质量 和档次。
研磨与抛光的历史与发展
01
研磨与抛光技术起源较早，最初主要应用于光学、医
疗器械等领域。
02
随着制造业的发展，研磨与抛光技术逐渐应用于模具
