JA-968C门禁机说明书
JA-968C操作使用设置说明书
一．产品特点本单门控制器专门为写字楼、办公室、智能大厦、小区、工厂、楼宇公共通道等出入口的控制而推出的一系列独立型门禁控制器，支持感应卡开门、密码开门、感应卡加密码、胁迫加报警信号输出等四种开门方式为用户提供一个简单直接又安全的门禁控制系统解决方案。
本产品与相同产品比较有以下优点：1.可直接外接分体读卡线圈，低成本实现单一门禁双面进出开门的功能。
2.高安全性，胁持密码报警、防拆报警、强行开门报警、报警信号输出,布防等功能使用户的安全性更加完备。
3.采用备份式芯片,当需要更换新机时，不再为已下发的感应卡需要重新收集而烦恼，可直接更换备份式芯片。
4.操作灵活,不需要输入用户编号就可以直接连续增加用户卡,完善的功能设置使你的安装操作更加方便.特别提示：在使用本系统之前，请您详细阅读本操作说明，并严格按照手册中的要求来操作。
此用户指南将介绍本系统主要功能及操作使用方法。
二．功能参数：工作电压：DC 12V 开锁电流：≤ 静态电流：≤60 MA 有效卡片容量：2000张卡/2000密码最大读卡距离：10-20厘米RF卡类型：EM或EM兼容卡尺寸：117×117×21mm三．.线路连接图:1.接线图2.接线说明：JP1接口信号说明管脚注释说明 1 +12VDC WGV+ 电源正（+12VDC）韦根读头（+12VDC）2 GND WGV- 电源地韦根读头电源地3 PUSH/NO J1跳1-2脚:高电平信号输出J1跳3-4脚:门禁专用电源信号线,接电源PUSH端4 WG-D0 韦根读头DAT-AO 5WG-D1韦根读头DAT-A16 ALARM+ 报警信号输出端,另一端接MUL7 OPEN SW 开门按钮输入端,另一端接MUL8 DOOR IN 门磁信号输入端,另一端接MUL9 MUL 门磁/报警信号/开关公共端10 BELL 门铃信号输入11 BELL接门铃五．.跳线设置说明跳线设置说明①.J1跳1-2脚[Lock]:高电平信号输出电锁信号输出.特别提示:为保证门禁运行稳定，建议电流大于500MA的电锁不要直接从门禁接线③.J1跳3-4脚[Push]:出厂默认设置,电源信输出,电锁接门禁专用电源,有效信号PUSH输出低电平. 读头设置说明①.J3单线圈1-2脚[Single]:出厂默认设置,只本机读卡。

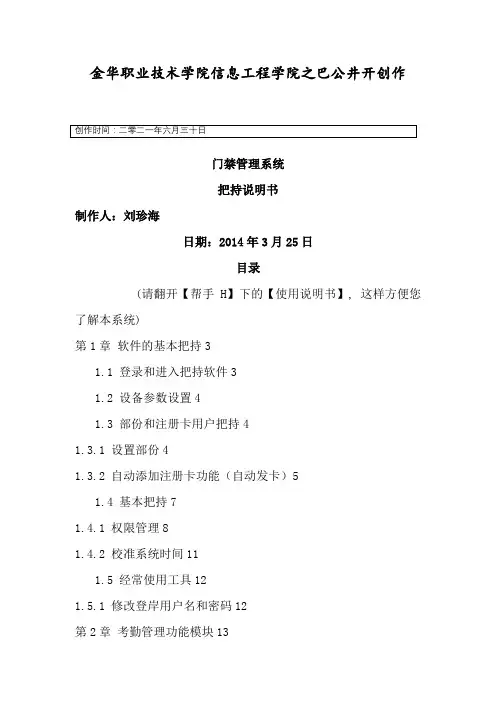

门禁系统使用说明书
金华职业技术学院信息工程学院之巴公井开创作门禁管理系统把持说明书制作人：刘珍海日期：2014年3月25日目录(请翻开【帮手H】下的【使用说明书】, 这样方便您了解本系统)第1章软件的基本把持31.1 登录和进入把持软件31.2 设备参数设置41.3 部份和注册卡用户把持41.3.1 设置部份41.3.2 自动添加注册卡功能（自动发卡）51.4 基本把持71.4.1 权限管理81.4.2 校准系统时间111.5 经常使用工具121.5.1 修改登岸用户名和密码12第2章考勤管理功能模块132.1 正常班考勤设置132.1.1 设置考勤基本规则13 2.1.2 设置节假日和周休日14 2.1.3 请假出差的设置152.2 考勤统计和生成报表17 2.2.1 生成考勤详细报表17 2.2.2 启用远程开门18第1章软件的基本把持1.1 登录和进入把持软件1．点击【开始】>【法式】>【专业智能门禁管理系统】>【专业智能门禁管理系统】或双击桌面钥匙图标的快捷方式, 进入登录界面.2．输入缺省的用户名：abc 与密码：123（注意：用户名用小写）.该用户名和密码可在软件里更改.3．登录后显示主把持界面入门指南.如果您没有经验, 您可以在该向导的指引下完成基本的把持和设置.我们建议您熟悉后, 关闭把持入门指南, 仔细阅读说明书, 熟悉和掌握软件的把持.“关闭入门指南”后, 把持界面如下.1.2 设备参数设置1.3 部份和注册卡用户把持1.3.1设置部份点击【设置】>【部份】, 进入部份界面.点击【添加最高级部份】.输入“总经办”, 点击【确定】.想在该部份下再添加部份,可点击【添加下级部份】.1.3.2自动添加注册卡功能（自动发卡）用途：可以通过自动刷卡批量添加用户, 防止输入的繁杂和犯错.批量设置卡片或者卡片上没有印刷卡号时, 均可以考虑采纳该方法, 用USB发卡器或者任何一个门的读卡器做发卡器, 实现自动发卡功能.点击【设置】>【用户】>【自动添加】, 进入自动添加用户界面.【USB发卡器】：可通过USB发卡器直接读出卡号进行自动添加.【门】：在指定的门上刷卡后, 会自动显示出卡号.【手工批量输入卡号】：如果您购买的感应卡是连号的, 只要输入起始卡号和终止卡号, 即可将这之间的所有卡批量增加到系统中.选择【USB发卡器】或者【控制器】, 点击【下一步】.刷卡后点击【确定】后就可将用户添加到系统中.选择【手工批量输入卡号】>【下一步】.点击【确定】后即可将这之间的所有卡全部增加到系统中.通过自动添加功能添加用户时, 持卡人的姓名缺省以“N+卡号”的方式命名, 可以通过修改来修改用户的姓名和其它信息(除卡号外).1.4 基本把持1.4.1权限管理1.4.1.1添加删除权限点击【设置】>【权限】, 进入到权限界面.点击【添加删除权限】【>>】：选择所有“用户”或者选择所有“可选门”.【>】：选择单个“用户”或者选择单个“可选门”.【<】：移除单个“己选用户”或者单个“己选门”.【<<】：移除所有“己选用户”或者所有“己选门”.【禁止】：删除指定用户对选定门的进出权限, 必需在总控制台上传设置给相应的控制器, 删除权限才华生效.【禁止并上传】：删除用户对选定门的进出权限同时上传给控制器, 不需要再到总控制台进行上传设置.【允许】：添加指定用户对选定门的进出权限, 必需在总控制台上传设置给相应的控制器, 添加的权限才华生效.【允许并上传】：添加指定用户对选定门的进出权限同时上传给控制器, 不需要再到总控制台进行上传设置.在该界面中可按Ctrl+F输入用户“工号”、“姓名”、“卡号”查找用户.选择用户和门后, 所有记录可以按门或者按用户排列, 可以清楚地看到某个门允许哪些人员收支, 某个人可以进出哪几个门.记录也可以直接打印或者导出为 EXCEL文件, 导出的文件可自行选择寄存路径.备注：如果您要设置更加个性化的收支管理权限, 例如：谁几点钟到几点钟可以进哪几个门, 星期几可以进出等.请向供货商索取该扩展功能并参考相关章节.所有权限设置完毕后, 将指定门的设置上传给控制器, 请点击【把持】>【总控制台】>【上传设置】.在“可选门”处点鼠标右键, 呈现己设置的经常使用组“年夜门权限”.按鼠标右键呈现单击“年夜门权限”, “一楼年夜门”和“二楼年夜门”就呈现在“己选门”的列表中, 不需一个一个的选门把持.如设置多个用户有经常使用组权限.选定用户后, 在“可选门”列表中按鼠标右键, 选门禁经常使用组“年夜门权限”.属门禁经常使用组的门自动选入“己选门”列表中.点击【允许】后, 到总控制台上传.此把持也适用于“修改单用户权限”.1.4.2校准系统时间用电脑系统的时钟来校准控制器的时钟, 从而到达门禁智能管理系统与控制器的时间同步.请先确定电脑时间是否准确.选择您想校准的门, 单击【校准时间】显示如下：1.5 经常使用工具1.5.1修改登岸用户名和密码在软件菜单处点击【工具】>【修改登岸用户名和密码】, 进入修改登岸用户名和密码界面.若需修改登岸用户名, 在【姓名】处输入新的用户名即可.修改的【新密码】与【确认新密码】输入必需一致, 修改后, 重新登岸系统时才会生效.第2章考勤管理功能模块2.1 正常班考勤设置系统默认启用了一个易于把持的正常班的考勤管理功能. 适用于机关、企事业单元、写字楼公司、外资公司、正常班制的考勤管理.正常班不用排班.方便实用.在新增一个用户时, 可以指定该用户上正常班还是要进行倒班.2.1.1设置考勤基本规则以下所有说明, 均参照上班时间8:30:00 下班时间17:30:00 这个班制.且设置如上图时.迟到几多分钟以内不算迟到：这是人性化管理的体现.8:34打卡不计算为迟到； 8:36打卡计算迟到6分钟.迟到几多分钟作旷工（0天、半天、一天）：上班10:00以后打卡, 就计算旷工半天.提前几多分钟离开不算早退：17：26打卡不计算为早退；17：24打卡计算早退6分钟.早退几多分钟作旷工（0天、半天、一天）：下班16：00以前打卡, 就计算旷工半天.下午下班几多分钟后刷卡算加班：即17:30-18:30 之间打卡, 不算加班.18:30 以后打卡, 算加班.例如 18:40 算加班 1小时.19:05 算加班1.5小时(精确到半小时).以此类推, 加班时间不成以跨夜.(不成超越凌晨00:00点).如果有屡次打卡, 上班以最接近上班时间为准, 下班以最后一次打卡为准.每天刷卡4次, 是指有些公司要求中午也打卡.上午上班中午下班下午上班下午下班共计4次.2.1.2设置节假日和周休日添加节日输入节日名称和起止时间段即可.可精确到半天.添加必需上班日如果某天原定是休息的, 公司临时规定必需上班, 可以采纳该功能设置.例如：如果5月1日到5月3日是国家规定长假, 但要求5月3日必需上班, 则可以设置该天为必需上班日.设置周末休息日:你可以将周六和周日分别设置为上班、上半天班、和休息等.2.1.3请假出差的设置类别设置：进入类别设置, 可看到请假的类别.单击【添加】在弹出对话框中添加请假名称.添加请假记录：单击【添加】后, 选择用户, 及请假类别, 时间段等即可.也可以批量设置一批人相同的请假和出差情况.可以按部份、员工进行假期的查询和打印.2.2 考勤统计和生成报表提取完记录, 就可以生成考勤并进行查询了.注意：一定要先生成考勤后才华查询考勤结果.软件可以帮手客户生成两种考勤报表：详细报表和统计报表.详细报表：生成考勤的明细报表, 例如: 某天上班时间、下班时间、迟到、早退、旷工和加班等性质.统计报表：某段时间迟到几多次早退几多次旷工几多天未刷卡几多次等.如果生成报表后, 发现有些考勤设置错了, 或者忘记设置了, 可以设置好后, 重新生成考勤报表.所有报表可以分类查询打印和以Excel文档导出.2.2.1生成考勤详细报表选择时间范围, 部份, 用户等.单击【生成报表】系统显示以下界面生成报表后, 您可以分类按时间或者全部进行查询打印.考勤规则：迟到、早退、按分钟计, 并记次数, 加班按半小创作时间：二零二一年六月三十日时计, 超越半小时缺乏1小时计0.5小时. 超越 1小时, 缺乏1.5小时, 按1小时计. 旷工按天计算. * 号暗示周末休息.周末加班不做统计.创作时间：二零二一年六月三十日。

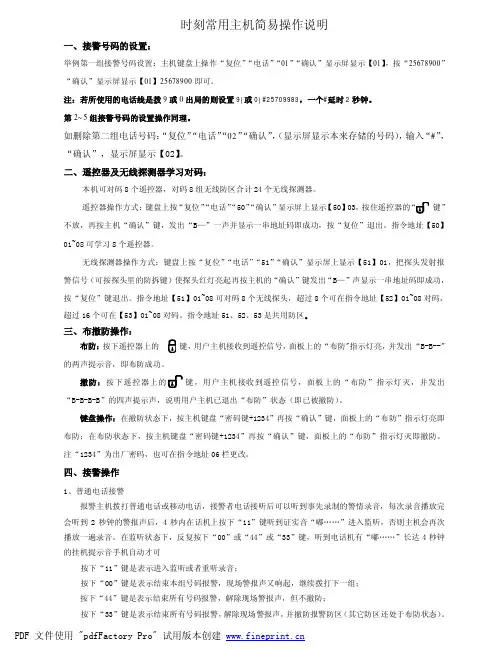

239BC,968C简易操作说明
时刻常用主机简易操作说明一、接警号码的设置：举例第一组接警号码设置：主机键盘上操作“复位”“电话”“01”“确认”显示屏显示【01】，按“25678900”“确认”显示屏显示【01】25678900即可。
注：若所使用的电话线是拨9或0出局的则设置9(或0)#25709983，一个#延时2秒钟。
第2~5组接警号码的设置操作同理。
如删除第二组电话号码：“复位”“电话”“02”“确认”，（显示屏显示本来存储的号码），输入“#”，“确认”，显示屏显示【02】。
二、遥控器及无线探测器学习对码：本机可对码8个遥控器，对码8组无线防区合计24个无线探测器。
遥控器操作方式：键盘上按“复位”“电话”“50”“确认”显示屏上显示【50】03，按住遥控器的“键”不放，再按主机“确认”键，发出“B—”一声并显示一串地址码即成功，按“复位”退出。
指令地址【50】01~08可学习8个遥控器。
无线探测器操作方式：键盘上按“复位”“电话”“51”“确认”显示屏上显示【51】01，把探头发射报警信号（可按探头里的防拆键）使探头红灯亮起再按主机的“确认”键发出“B—”声显示一串地址码即成功，按“复位”键退出。
指令地址【51】01~08可对码8个无线探头，超过8个可在指令地址【52】01~08对码，超过16个可在【53】01~08对码。
指令地址51、52、53是共用防区。
三、布撤防操作：布防：按下遥控器上的键，用户主机接收到遥控信号，面板上的“布防"指示灯亮，并发出“B-B--"的两声提示音，即布防成功。
撤防：按下遥控器上的键，用户主机接收到遥控信号，面板上的“布防”指示灯灭，并发出“B-B-B-B”的四声提示声，说明用户主机已退出“布防”状态（即已被撤防）。
键盘操作：在撤防状态下，按主机键盘“密码键+1234”再按“确认”键，面板上的“布防”指示灯亮即布防；在布防状态下，按主机键盘“密码键+1234”再按“确认”键，面板上的“布防”指示灯灭即撤防。
门禁系统使用说明书
目录一系统概述 (01)二系统操作 (04)三系统编程 (09)四系统配置及选材 (19)五系统原理图 (21)六系统连线示意图 (25)七安装调试 (29)八系统各部件的安装说明 (31)九其它事项 (31)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
.一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。
（见下表）...页◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇信号隔离器（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：85×85×37..页◇ 主机电源/隔离器电源/管理中心电源（UPS-DP/UPS-P/UPS-CP ）长×宽×厚(mm)外形尺寸：190×180×73◇ 管理中心（AB-602C ）长×宽×厚(mm)外形尺寸：240×267×65二、系统操作（一）门口机（402D ）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
门禁控制器使用手册
目录目录............................................................... 错误!未定义书签。
功能简述：.......................................................... 错误!未定义书签。
1. 产品介绍......................................................... 错误!未定义书签。
门禁系统基本组成部分........................................... 错误!未定义书签。
产品分类....................................................... 错误!未定义书签。
门禁软件特征................................................... 错误!未定义书签。
特色功能....................................................... 错误!未定义书签。
丰富的输入输出控制功能......................................... 错误!未定义书签。
多种控制模式................................................... 错误!未定义书签。
优越的远程控制功能............................................. 错误!未定义书签。
联动控制功能................................................... 错误!未定义书签。
报警事件....................................................... 错误!未定义书签。

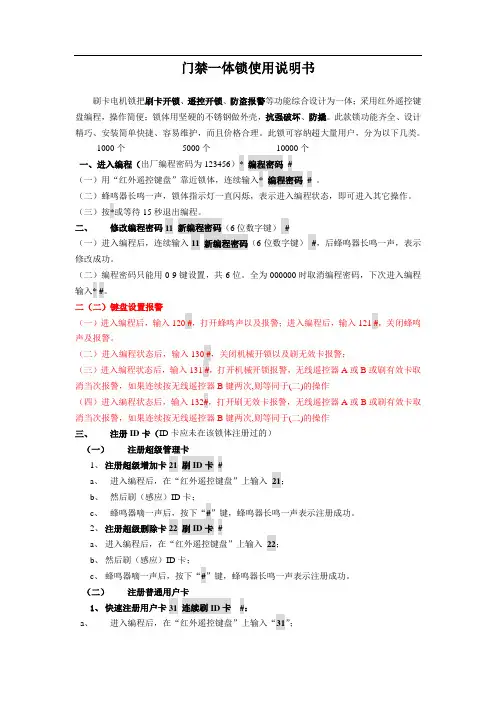

门禁一体锁使用说明书
门禁一体锁使用说明书刷卡电机锁把刷卡开锁、遥控开锁、防盗报警等功能综合设计为一体；采用红外遥控键盘编程，操作简便；锁体用坚硬的不锈钢做外壳，抗强破坏、防撬。
此款锁功能齐全、设计精巧、安装简单快捷、容易维护，而且价格合理。
此锁可容纳超大量用户，分为以下几类。
1000个5000个10000个一、进入编程（出厂编程密码为123456）* 编程密码#（一）用“红外遥控键盘”靠近锁体，连续输入* 编程密码# 。
（二）蜂鸣器长鸣一声，锁体指示灯一直闪烁，表示进入编程状态，即可进入其它操作。
（三）按*或等待15秒退出编程。
二、修改编程密码11 新编程密码（6位数字键）#（一）进入编程后，连续输入11 新编程密码（6位数字键）#，后蜂鸣器长鸣一声，表示修改成功。
（二）编程密码只能用0-9键设置，共6位。
全为000000时取消编程密码，下次进入编程输入* #。
二（二）键盘设置报警（一）进入编程后，输入120 #，打开蜂鸣声以及报警；进入编程后，输入121 #，关闭蜂鸣声及报警。
（二）进入编程状态后，输入130 #，关闭机械开锁以及刷无效卡报警；（三）进入编程状态后，输入131 #，打开机械开锁报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作（四）进入编程状态后，输入132#，打开刷无效卡报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作三、注册ID卡（ID卡应未在该锁体注册过的）（一）注册超级管理卡1、注册超级增加卡21 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入21；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。
2、注册超级删除卡22 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入22；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。
门禁机使用手册
第一章.使用须知
指纹/刷卡门禁机 是一款设计 简洁完美，易 于使用的指 纹/刷卡门禁 终端设备， 可以安装 在那些需要授权才可以进入的敏 感区域，创新性的将 高安全的指纹/刷卡识别 和高级的门禁 管理结合在一起，实现了出入控制的高安全管理。
3. 下载管理记录.....................................................................22 4. 下载全部管理记录.............................................................22 5. 下载用户信息.....................................................................22 6. 上传用户信息.....................................................................22 7. 升级固件.............................................................................22
四 时间设置 ............................................................................14
1. 时间设置…….........................................ቤተ መጻሕፍቲ ባይዱ..........................14 2. 时间格式……....................................................................14 3. 日期设置............................................................................14 4. 日期格式............................................................................14
JA-968C门禁机说明书剖析
JA-968C门禁机说明书一．产品特点本单门控制器专门为写字楼、办公室、智能大厦、小区、工厂、楼宇公共通道等出入口的控制而推出的一系列独立型门禁控制器，支持感应卡开门、密码开门、感应卡加密码、胁迫加报警信号输出等四种开门方式为用户提供一个简单直接又安全的门禁控制系统解决方案。
本产品与相同产品比较有以下优点：1.可直接外接分体读卡线圈，低成本实现单一门禁双面进出开门的功能。
2.高安全性，胁持密码报警、防拆报警、强行开门报警、报警信号输出,布防等功能使用户的安全性更加完备。
3.采用备份式芯片,当需要更换新机时，不再为已下发的感应卡需要重新收集而烦恼，可直接更换备份式芯片。
4.操作灵活,不需要输入用户编号就可以直接连续增加用户卡,完善的功能设置使你的安装操作更加方便.特别提示：在使用本系统之前，请您详细阅读本操作说明，并严格按照手册中的要求来操作。
此用户指南将介绍本系统主要功能及操作使用方法。
二．功能参数：工作电压： DC 12V开锁电流：≤1.5A静态电流：≤60 MA有效卡片容量：2000张卡/2000密码最大读卡距离：10-20厘米RF卡类型： EM或EM兼容卡尺寸： 117×117×21mm三．.线路连接图:1.接线图2.接线说明：JP1接口信号说明管脚注释说明1+12VDCWGV+电源正（+12VDC）韦根读头（+12VDC）2GNDWGV-电源地韦根读头电源地3PUSH/NO J1跳1-2脚:高电平信号输出J1跳3-4脚:门禁专用电源信号线,接电源PUSH端4WG-D0韦根读头DAT-AO5WG-D1韦根读头DAT-A16ALARM+报警信号输出端,另一端接MUL7OPEN SW开门按钮输入端,另一端接MUL8DOOR IN门磁信号输入端,另一端接MUL9MUL门磁/报警信号/开关公共端10BELL门铃信号输入11BELL接门铃五．.跳线设置说明1.J1跳线设置说明①.J1跳1-2脚[Lock]:高电平信号输出电锁信号输出.特别提示:为保证门禁运行稳定，建议电流大于500MA的电锁不要直接从门禁接线③.J1跳3-4脚[Push]:出厂默认设置,电源信输出,电锁接门禁专用电源,有效信号PUSH输出低电平.2.J3读头设置说明①.J3单线圈1-2脚[Single]:出厂默认设置,只本机读卡。
