西华大学课程考试考查试题卷
西华大学EDA课程试卷+参考答案( A卷)1
西华大学课程考试参考答案（ A卷）课程代码：8400070试卷总分： 100 分一、填空题参考答案及评分标准：（本大题共6小题10空，每空3分，总计30分）评分标准：填对一空得3分，不填或填错得0分。
参考答案：1. EDA的中文全称为电子设计自动化，FPGA的中文全称为现场可程序门阵列。
2. 一个大型的组合电路总延时为120ns，采用流水线将它分三个较小的组合电路，理论最高工作频率可达25MHz。
3. 实现一个大量数据处理、存储的电路，应选ACEX1K（填ACEX1K或MAX700）器件。
4.在以下的表达式或语句中选出正确的并将其番号填在空格处。
①4’b1110^4’b1101=4’h1111; ②8’b00101000=8’h28;③reg b; assign b=a; ④reg [1:0]c ; always@(posedge clk) c[1:0]=a[1:0];⑤{3{3’b110}}=6’B101010; ⑥4’b10ZX =4’b10Zx;正确答案②，④，⑥。
5．时序仿真和功能仿真中，没有包含器件时延参数的是功能仿真。
6、FPGA/CPLD设计流程中设计输入主要有：、HDL语言、原理图、波形图。
1、电子设计自动化、现场可程序门阵列2、25MHz3、ACEX1K4、②、④、⑥5、功能仿真6、HDL语言、原理图（只要意思正确即可）注：如有错别字，但不影响该空正确答案的判断只扣1分。
二、判断题参考答案及评分标准：（本大题共10小题，每小题3分，总计30分）评分标准：判断正确一道得3分，不判断或判断错得0分。
参考答案：1、MAXII和MAX7000器件都有LUT。
------------------------------------------------（V ）2、Verilog HDL硬件描述方式中有行为描述方式。
---------------------------------（V ）3、一个电路设计中使用了一个时钟，它最好锁到全局时钟管脚上。

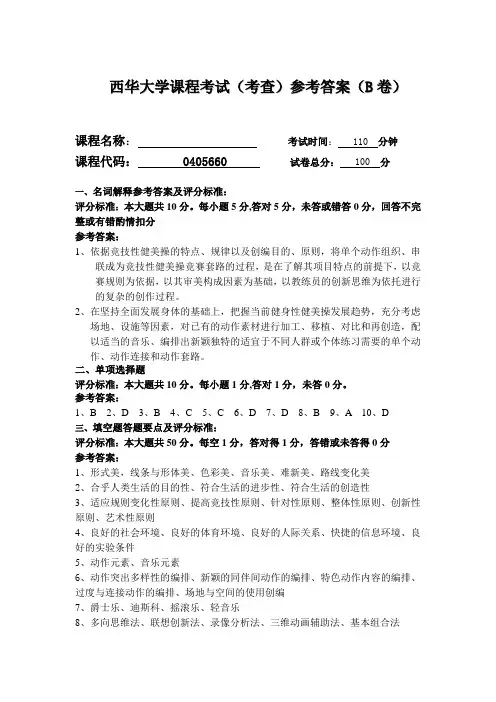

西华大学课程考试(考查)参考答案(B卷)
西华大学课程考试（考查）参考答案（B卷）课程名称：考试时间： 110 分钟课程代码：0405660 试卷总分： 100 分一、名词解释参考答案及评分标准：评分标准：本大题共10分。
每小题5分,答对5分，未答或错答0分，回答不完整或有错酌情扣分参考答案：1、依据竞技性健美操的特点、规律以及创编目的、原则，将单个动作组织、串联成为竞技性健美操竞赛套路的过程，是在了解其项目特点的前提下，以竞赛规则为依据，以其审美构成因素为基础，以教练员的创新思维为依托进行的复杂的创作过程。
2、在坚持全面发展身体的基础上，把握当前健身性健美操发展趋势，充分考虑场地、设施等因素，对已有的动作素材进行加工、移植、对比和再创造，配以适当的音乐、编排出新颖独特的适宜于不同人群或个体练习需要的单个动作、动作连接和动作套路。
二、单项选择题评分标准：本大题共10分。
每小题1分,答对1分，未答0分。
参考答案：1、B2、D3、B4、C5、C6、D7、D8、B9、A 10、D三、填空题答题要点及评分标准：评分标准：本大题共50分。
每空1分，答对得1分，答错或未答得0分参考答案：1、形式美，线条与形体美、色彩美、音乐美、难新美、路线变化美2、合乎人类生活的目的性、符合生活的进步性、符合生活的创造性3、适应规则变化性原则、提高竞技性原则、针对性原则、整体性原则、创新性原则、艺术性原则4、良好的社会环境、良好的体育环境、良好的人际关系、快捷的信息环境、良好的实验条件5、动作元素、音乐元素6、动作突出多样性的编排、新颖的同伴间动作的编排、特色动作内容的编排、过度与连接动作的编排、场地与空间的使用创编7、爵士乐、迪斯科、摇滚乐、轻音乐8、多向思维法、联想创新法、录像分析法、三维动画辅助法、基本组合法9、康复健美操创编、保健健美操创编、健美健美操创编10、敬业精神、自身能力、知识结构与知识层次11、动作的种类、动作的方向、动作的路线、动作的节奏、动作的幅度12、文字、简图、录像四、简答题答题要点及评分标准：评分标准：本大题共20分，每小题10分，答对得10分，未答得0分，答错扣分。

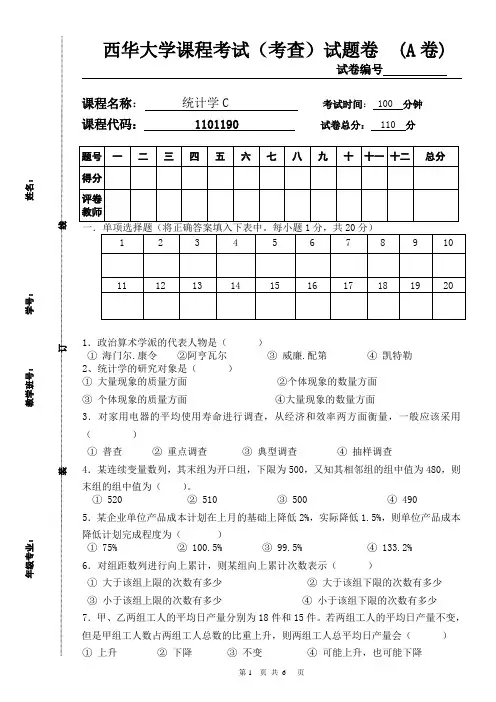

统计学C-A
试卷编号课程名称：统计学C 考试时间： 100 分钟课程代码： 1101190 试卷总分： 110 分1．政治算术学派的代表人物是（）①海门尔.康令②阿亨瓦尔③威廉.配第④凯特勒2、统计学的研究对象是（）①大量现象的质量方面②个体现象的数量方面③个体现象的质量方面④大量现象的数量方面3．对家用电器的平均使用寿命进行调查，从经济和效率两方面衡量，一般应该采用（）①普查②重点调查③典型调查④抽样调查4．某连续变量数列，其末组为开口组，下限为500，又知其相邻组的组中值为480，则末组的组中值为（）。
① 520 ② 510 ③ 500 ④ 4905．某企业单位产品成本计划在上月的基础上降低2%，实际降低1.5%，则单位产品成本降低计划完成程度为（）① 75% ② 100.5% ③ 99.5% ④ 133.2%6．对组距数列进行向上累计，则某组向上累计次数表示（）①大于该组上限的次数有多少②大于该组下限的次数有多少③小于该组上限的次数有多少④小于该组下限的次数有多少7．甲、乙两组工人的平均日产量分别为18件和15件。
若两组工人的平均日产量不变，但是甲组工人数占两组工人总数的比重上升，则两组工人总平均日产量会（）8．如果变量值中有一项为零，则不能计算（）①算术平均数和几何平均数②调和平均数和几何平均数③算术平均数和众数④几何平均数和中位数9 甲班学生平均成绩80分，标准差8.8分，乙班学生平均成绩70分，标准差8.4分，因此（）①甲班学生平均成绩代表性好一些②乙班学生平均成绩代表性好一些③无法比较哪个班学生平均成绩代表性好④两个班学生平均成绩代表性一样10．本期发展水平与去年同期发展水平之比称为（）①增长速度②年距发展速度③年距增长速度④环比发展速度11．把近20年来我国的国内生产总值按年份顺序排列起来，所形成的时间序列是( )。
①总量指标的时期数列②总量指标的时点数列③相对指标时间数列④平均指标时间数列12．某企业某年各月月末库存额资料如下（单位：万元）4.8，4.4，3.6，3.2，3.0，4.0，3.6，3.4，4.2，4.6，5.0，5.6；又知上年末库存额为5.2。

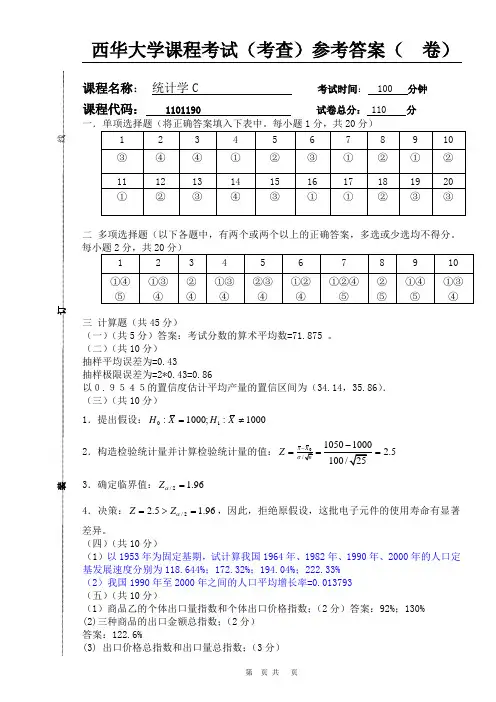

统计学C-A答案
西华大学课程考试（考查）参考答案（ 卷）课程名称： 统计学C 考试时间： 100 分钟 课程代码： 1101190 试卷总分： 110 分二 多项选择题（以下各题中，有两个或两个以上的正确答案，多选或少选均不得分。
三 计算题（共45分） （一）（共5分）答案：考试分数的算术平均数=71.875 。
（二）（共10分） 抽样平均误差为=0.43抽样极限误差为=2*0.43=0.86以０.９５４５的置信度估计平均产量的置信区间为（34.14，35.86）． （三）（共10分） 1．提出假设：01:1000;:1000H X H X =≠2．构造检验统计量并计算检验统计量的值： 2.5x X Z ===3．确定临界值：/2 1.96Z α=4．决策：/22.5 1.96Z Z α=>=，因此，拒绝原假设，这批电子元件的使用寿命有显著差异。
（四）（共10分）（1）以1953年为固定基期，试计算我国1964年、1982年、1990年、2000年的人口定基发展速度分别为118.644%；172.32%；194.04%；222.33% （2）我国1990年至2000年之间的人口平均增长率=0.013793 （五）（共10分）（1）商品乙的个体出口量指数和个体出口价格指数；（2分）答案：92%；130% (2)三种商品的出口金额总指数；（2分） 答案：122.6%(3) 出口价格总指数和出口量总指数；（3分）答案：111.15%；110%；(4)综合分析出口量变动和出口价格变动对出口金额影响的绝对额；（3分）答案：59000=26500+32500四（15分）结合自己所学专业，论述学习统计学的必要性。
参考答案：统计学是研究总体在一定条件下的数量特征及其规律性的方法论学科。
统计学经过长期的发展，现在已经形成了比较完备、系统的对客观现象的数量特征研究的理论和方法。
当前，统计学在经济学、管理学、生物学、物理学、医学等许多领域都得到了广泛的运用。

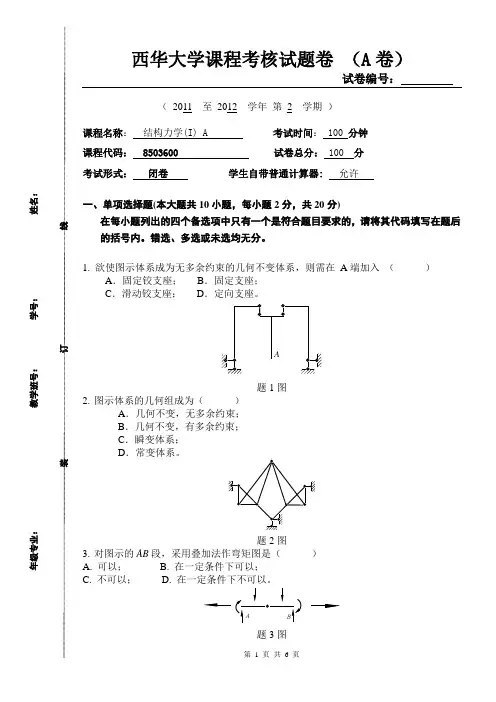

西华大学结构力学试题卷
试卷编号：（2011 至2012 学年第_2__学期）课程名称：结构力学(I) A 考试时间： 100 分钟课程代码： 8503600 试卷总分： 100 分考试形式：闭卷学生自带普通计算器: 允许一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 欲使图示体系成为无多余约束的几何不变体系，则需在A端加入（）A．固定铰支座；B．固定支座；C．滑动铰支座；D．定向支座。
A题1图2.图示体系的几何组成为（）A．几何不变，无多余约束；B．几何不变，有多余约束；C．瞬变体系；D．常变体系。
题2图3.对图示的AB段，采用叠加法作弯矩图是（）A. 可以；B. 在一定条件下可以；C. 不可以；D. 在一定条件下不可以。
题3图4. 在径向均布荷载作用下，三铰拱的合理轴线为（ ） A ．圆弧线； B ．抛物线； C ．悬链线； D ．正弦曲线 。
5. 图示结构N DE ( 拉 ）为（ ）A. 70kN ；B. 80kN ；C. 75kN ；D. 64kN 。
题5图6. 图示静定多跨粱，当EI 2增大时，D 点挠度（ ） A.不定，取决于EI EI 12； B.减小；C.不变；D. 增大。
题6图7. 在力法方程δij j c i X ∑+=∆∆1中（ ） A.0i ∆=； B.0i ∆>；C.0i ∆<；D.前三种答案都有可能8. 位移法中，将铰接端的角位移、滑动支承端的线位移作为基本未知量（ ） A. 绝对不可； B.必须； C. 可以，但不必； D.一定条件下可以 。
9. 图示连续梁，已知P , l ，Bϕ ，C ϕ，则（ ）A. C i B i BC M ϕϕ44+=；B. C i B i BC M ϕϕ24+= ；C. 8/4Pl B i BC M +=ϕ；D. 8/4Pl Bi BC M -=ϕ 。
西华学院考试真题试卷
西华学院考试真题试卷一、选择题（每题2分，共20分）1. 以下哪个选项是西华学院的校训？A. 厚德载物，自强不息B. 博学之，审问之，慎思之，明辨之，笃行之C. 求实创新，团结协作D. 知行合一，止于至善2. 西华学院的校庆日是每年的哪一天？A. 5月1日B. 10月1日C. 11月11日D. 12月31日3. 西华学院的图书馆藏书量大约是多少？A. 20万册B. 50万册C. 100万册D. 200万册4. 下列哪项不是西华学院提供的专业课程？A. 计算机科学与技术B. 经济学C. 航空航天工程D. 法学5. 西华学院的学生会组织名称是什么？A. 学生联合会C. 学生自治会D. 学生社团联合会6. 西华学院的校徽中包含哪种元素？A. 书籍B. 火炬C. 翅膀D. 地球7. 西华学院的校歌名称是什么？A. 《西华之歌》B. 《青春之歌》C. 《梦想启航》D. 《扬帆远航》8. 西华学院的校园占地面积大约是多少？A. 200亩B. 500亩C. 1000亩D. 2000亩9. 西华学院的校史馆位于校园的哪个位置？A. 东门附近B. 西门附近C. 南门附近D. 北门附近10. 下列哪项不是西华学院的校园文化活动？A. 学术讲座B. 体育竞赛D. 军事训练二、填空题（每空1分，共10分）11. 西华学院的校训是“________”，体现了学院对学生的________和________的期望。
12. 西华学院的校园内有________个学生食堂，提供多样化的饮食选择。
13. 西华学院的校庆日是每年的________，这一天学院会举行________等活动。
14. 西华学院的图书馆藏书量丰富，其中包括________、________、________等各类书籍。
15. 西华学院的校园内有________个运动场地，包括篮球场、足球场、排球场等。
三、简答题（每题10分，共20分）16. 请简述西华学院的办学理念。
PLC期末考试试卷及答案
西华大学课程考试参考答案 （A 卷） 课程名称：可编程控制器原理及应用 考试时间： 100 分钟 课程代码： 8401620 试卷总分： 100 分 一、 填空题（每题3共24分） 1、停止。
2、PLC 的运行速度，程序的长短。
3、输入。
4、CPU 单元，输入接口电路，输出接口电路，存储器，电源，编程接口 或CPU 单元，输入/输出接口电路，存储器，电源，编程接口，扩展接口。
5、9，时间，编号。
6、X0～X5。
7、输入刷新，总是。
8、输出刷新，输入刷新，FEND。
二、 简述与问答题（每题10共20分） 1、如果计算机发出读FX2 PLC 的Y0～Y17通信命令后，其返回的信息是“02 30 46 31 31 03 44 42” 试说明该信息的通信结构，并指明Y0～Y17中那些位被置1 答： “02”是文头，“30 46 31 31”是返回的数据信息，“03”是文尾。
（5分） Y0～Y17中Y3 、Y2 、Y1、 Y0和Y10 、Y14被置1。
（5分） 2、简述采用MCGS 组态软件设计上位监控的步骤 答：首先在组态环境建立新工程，进行窗口界面的组态，进行动态数据库变量的设置，进行动画连接，将窗口界面的图元与动态数据库的变量进行连接（5分）；进行设备窗口的组态，将PLC 的通道与动态数据库的变量进行连接（4分）。
然后在运行环境运行该工程（1分）。
三、 画出图1的波形图（10分）（6分）以上是用一个按钮进行通断控制的梯形图，也可用作分频功能。
（4分）四、 分析题参考答案（10分）X0第一次按下时，M10接通；X0第二次按下时，M10关断。
M10是工作状态标志。
（2分）当工作状态标志有效时，Y0接通，传送带传送产品至包装机（2分）。
每传送一个产品，则X1闭合一次，使C0得到一个计数脉冲（2分）。
当C0的计数值达到5（传送带传送了5个产品到包装机），Y1为1，包装机开设工作，传送带停止，T0定时开始（2分）。
西华大学课程考试(考查)试题卷
个人资料整理仅限学习使用西华大学课程考试<考查）试卷卷课程名称：机械设计考试时间：110分钟课程代码： 8200570 试卷总分：100分题号一二三四五六七八九十总分得分评卷教师一 . 单项选择题 <每小题 1.5分，共 12分）1.平键的剖面尺寸通常是根据从标准中选取。
<a）传递的转矩 <b）传递的功率<c）轮毂的长度 <d）轴的直径2.滑动螺旋传动，其失效形式多为 ______。
<a）螺纹牙弯断 <b）螺纹磨损 <c）螺纹牙剪切 <d）螺纹副咬死3.当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用。
<a）螺栓联接 <b）螺钉联接 <c）双头螺柱联接 <d）紧定螺钉联接4.带传动的失效形式之一是带的 ______。
<a）松驰 <b）颤动<c）疲劳破坏 <d）弹性滑动5.设计链传动时，为了降低动载荷，一般采用。
<a）较多的链轮齿数 z和较小的链节距 p <b）较少的 z和较小的 p<c）较多 z的和较大的 p<d）较少的 z和较大的 p6.两相对滑动的接触表面，依靠吸附的油膜进行润滑的摩擦状态称为______。
<a）液体摩擦 <b）干摩擦 <c）混合摩擦 <d）边界摩擦7.一减速齿轮传动，小齿轮 1选用 45钢调质，大齿轮 2选用 45钢正火，它们的齿面接触应力。
<a）σH1 >σH2<b）σH1 <σH2<c）σH1 =σH2<d）不确定8.下列四种叙述中 ______是正确的。
<a）变应力只能由变载荷产生 <b）静载荷不能产生变应力<c）变应力是由静载荷产生<d）变应力是由变载荷产生，也可能由静载荷产生1.润滑油的粘度与温度有关，且粘度随温度的升高而降低。
<）2.增大齿轮的模数，可以提高齿轮的接触强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西华大学课程考试（考查）试题卷课程名称：机械设计考试时间：110分钟课程代码：8200570试卷总分：100分一. 单项选择题（每小题1.5分，共12分）1.平键的剖面尺寸通常是根据从标准中选取。
（a）传递的转矩（b）传递的功率（c）轮毂的长度（d）轴的直径2. 滑动螺旋传动，其失效形式多为______。
（a）螺纹牙弯断（b）螺纹磨损（c）螺纹牙剪切（d）螺纹副咬死3. 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用。
（a）螺栓联接（b）螺钉联接（c）双头螺柱联接（d）紧定螺钉联接4. 带传动的失效形式之一是带的______。
（a）松驰（b）颤动（c）疲劳破坏（d）弹性滑动5. 设计链传动时，为了降低动载荷，一般采用。
（a）较多的链轮齿数z和较小的链节距p （b）较少的z和较小的p（c）较多z的和较大的p（d）较少的z和较大的p6. 两相对滑动的接触表面，依靠吸附的油膜进行润滑的摩擦状态称为______。
（a）液体摩擦（b）干摩擦（c）混合摩擦（d）边界摩擦7. 一减速齿轮传动，小齿轮1选用45钢调质，大齿轮2选用45钢正火，它们的齿面接触应力。
（a）σH1 >σH2（b）σH1 <σH2（c）σH1 =σH2（d）不确定8. 下列四种叙述中______是正确的。
（a）变应力只能由变载荷产生（b）静载荷不能产生变应力（c）变应力是由静载荷产生（d）变应力是由变载荷产生，也可能由静载荷产生二.判断题（题意正确的在括号内填“√”，不正确的填“×”，每题1分，共10分）1. 润滑油的粘度与温度有关，且粘度随温度的升高而降低。
（）2.增大齿轮的模数，可以提高齿轮的接触强度。
（）3. 平键联接可以同时实现轴与轮毂的周向及轴向固定。
（）4.牙嵌离合器一般用于转矩不大的任意速度下两轴的接合处。
（）5. 为提高轴的刚度，把轴的材料由45钢改为合金钢是一简便、有效的方法。
（）6. 对非液体摩擦的滑动轴承，验算pv ≤[pv]是为了防止轴承过热。
（）7.自行车链条磨损后，首先从大链轮产生脱链。
（）8. 机械零件设计计算中最基本的设计准则是强度准则。
（）9. 单头蜗杆传动蜗杆头数少、效率低、发热多。
（）10. 承受横向载荷作用的螺栓联接中，螺栓一定是受剪切作用的。
（）三.填空题（每空1分，共23分）1. 常用螺纹按牙型分为、、、。
2. 有一普通圆柱蜗杆传动，已知蜗杆头数z1 = 4，蜗杆直径系数q = 9，蜗轮齿数z2 = 41，模数m =10mm，则蜗杆分度圆直径d1 = mm，蜗轮分度圆直径d2 = mm，传动比i = 。
3. 形成液体动压润滑的必要条件是：(1)；(2)；(3)。
4. 代号为6312的滚动轴承，其内径d = mm，直径系列为系列，轴承类型名称为，公差等级为级。
5. 设计液体动压向心滑动轴承时，若宽径比B/d取得较大，则轴承端泄量；承载能力；温升。
6. 弹簧旋绕比（或称弹簧指数）C = D/d ，C值愈小，则弹簧刚度，卷制则愈。
7. 图示为起重机卷筒的两种结构方案，试根据Ⅱ轴的受力情况判断轴的类型。
其中：(a) 方案中的Ⅱ轴为轴；(b) 方案中的Ⅱ轴为轴。
相应的强度计算方法：(a) 方案按强度条件计算；(b)方案按强度条件计算。
四. （8分）普通V带传动所传递的功率P = 7.5 kW，带速v =10 m/s ，工作情K=1.2，单根V带在该工况下的许用功率[P] = 2.5 kW，现测得带的况系数A预紧力F0 =800 N，试求：（1）带的根数Z；（2）带的有效拉力F e、紧边拉力F1、松边拉力F2 。
五.（10分）一对闭式软齿面标准直齿圆柱齿轮传动，已知中心距a = 175mm，齿数比u = 4，齿宽b1=65mm，b2 = 60mm，小齿轮为主动，其转速n1= 960 rpm，大、小齿轮均为钢制，两齿轮的许用接触应力分别为[σH] 1 = 650 Mpa,，[σH] 2 = 620 Mpa，载荷系数K=1.3。
试按接触疲劳强度计算该对齿轮所能传递的最大名义功率P kW。
提示：uubdKFZZ tHEH11±⋅=σZ E =189.8 MPa1/2 , Z H =2.5六.（12分）图(a)表示某提升机构，1、2为斜齿圆柱齿轮，3为右旋蜗杆，4为蜗轮，它和钢丝卷筒固联在一起，要求Ⅱ轴上的轴向力能互相抵消一部分。
试在图上画出：(1) 提升重物时，斜齿轮1、2和蜗杆3、蜗轮4各啮合点处所受各分力的方向（画在图(b)上）；(2) 标出各轴的转向；(3) 判断斜齿轮1、2的螺旋线方向，并画在图上；判断并说明蜗轮4的螺旋线方向。
七.（13分）如图所示，某转轴由一对7207AC的滚动轴承支承。
已知：轴上的轴向载荷F ae = 800 N（方向如图示），轴上的径向载荷F re = 3000 N，轴的转速n = 450 r/min；载荷系数f P = 1.2。
试计算：（1）轴承Ⅰ、Ⅱ所受的径向载荷F r1、F r2；轴承上的派生轴向力F d1、F d2，并在图上画出其方向；（2）轴承Ⅰ、Ⅱ所受的轴向载荷F a1 、F a 2 ；（3）轴承Ⅰ、Ⅱ的当量动载荷P1 、P2 ；（4）Ⅰ、Ⅱ轴承中哪一个轴承的寿命较短？为多少小时？八.（12分）图示为某减速器输出轴的结构图，试指出图中的设计错误以及错误原因。
说明：(1) 滚动轴承的类型为深沟球轴承，采用双支点各单向固定；(2) 在错误处画圆圈并编上序号，然后在图下方的空白处分别说明各处错误的原因。
西华大学课程考试（考查）参考答案课程名称：机械设计考试时间：110分钟课程代码：8200570 试卷总分：100 分一. 单项选择题（每小题1.5分，共12分）1．（d）2．（b）3．（b）4．（c）5．（a）6．（d）7．（c）8．（d）二. 判断题（题意正确的在括号内填“√”，不正确的填“×”，每题1分，共10分）1．√ 2．×3．×4．×5．×6．√ 7．√ 8．√ 9．√ 10．×三. 填空题（每空1分，共23分）1．三角形、矩形、梯形、锯齿形2．90、410、10.253．相对运动的两表面间必须形成收敛的楔形间隙；被油膜分开的两表面必须有一定的相对滑动速度，其运动方向必须使润滑油由大口流进，小口流出；润滑油必须有一定的粘度，供油要充分。
4．60、中系列、深沟球轴承、普通级（0级） 5．小、高、高 6．愈大、困难7．心轴、转轴、弯曲、弯扭合成四. 本题共8分 （1）[]6.35.25.72.1=⨯==P P K Z A 取Z = 4 根 2分 （2）∵1000v F P e =kW ∴ 750105.710001000=⨯==v P F e N 2分11752750800201=+=+=e F F F N 2分4252750800202=-=-=e F F F N 2分五. （本题共10分）∵()u d a +=121 ∴ 70411752121=+⨯=+=u a d mm 2分2b b ==60 mm []6202==H H σσ MPa 2分又112d T F t =∴ 满足齿面接触疲劳强度的条件式可写为[]H HE H u bd u KT Z Z σσ≤+=211)1(2 2分故[]4.1544451443.1270605.28.18962012222121=+⋅⨯⨯⋅⎪⎭⎫ ⎝⎛⨯=+⋅⋅⎪⎪⎭⎫ ⎝⎛≤u u K bd ZZ T HE H σN·mm 2分又 1611055.9n PT ⨯= N·mm∴ 53.151055.99604.1544451055.96611=⨯⨯=⨯⋅=n T P kW 2分六. （本题共12分）评分参考：（1）6分；（2）3分；（3）3分；七. （本题共13分）（1）求轴承上的径向载荷 1.5分1200300052521=⨯=⨯=re r F F N 1800300053532=⨯=⨯=re r F F N求派生轴向力（画方向 →、 ←） 2.5分816120068.068.011=⨯==r d F F N ，1224180068.068.022=⨯==r d F F N （2）求轴承上的轴向载荷 3分∵ 211616800816d ae d F F F >=+=+∴ 1轴承被放松，2轴承被压紧故 81611==d a F F N ，161612=+=ae d a F F F N （3）求当量动载荷 3分∵ e F F r a ===68.0120081611 ∴0111==Y X ∴ e F F r a >==90.01800161622 ∴87.041.022==Y X 故∴()144012002.111111=⨯=+=a r P F Y F X f PN ()()70.2572161687.0180041.02.122222=⨯+⨯=+=a r P F Y F X f P N（4）求轴承寿命 3分∵12P P > ∴ 2轴承的寿命较低2.5304770.2572290004506010601036262=⎪⎭⎫⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=εP C n L hht 1F a 1a 2r 1 F 2t 3F 4F a 3F a F r 3t 4t 右八.（12分）评分参考：8×1.5 = 12 （答对8处即得满分）①右支点轴承没有轴向定位及固定措施，故整根轴在机器中的位置不确定；②套筒左端的外径尺寸超过了轴承内圈的定位高度，无法安装拆卸器勾爪，不便轴承拆卸；③轴与齿轮的配合长度应略短于齿轮轮毂长度，以使定位、固定准确可靠；④轴伸处的键槽长度尺寸过大，已超过了安装端盖的位置，键无法装入；⑤左端轴承装到位前所经过的轴段直径应略小，以便于其装拆，且保证其配合性质；⑥外伸轴上安装的传动零件无轴向定位措施；⑦左端轴承端盖中部的孔与外伸轴之间有很大的相对运动速度，其间应留有间隙；⑧左端轴承端盖中部的孔与外伸轴之间应考虑密封装置，以防润滑剂向外流失及外界灰尘、杂质的侵入；⑨左右两个轴承端盖下无调整垫片；⑩轴承座孔附近的机体上可开设油沟，使轴承得到较为可靠的油润滑。
