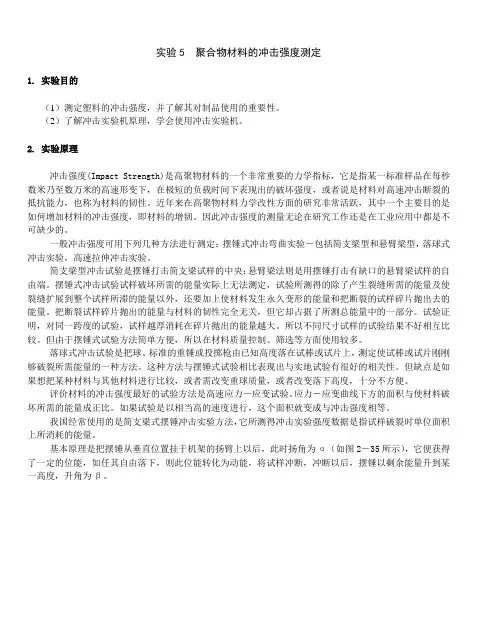

实验10 聚合物材料的冲击强度测定
实验5 聚合物材料的冲击强度测定1. 实验目的（1）测定塑料的冲击强度，并了解其对制品使用的重要性。
（2）了解冲击实验机原理，学会使用冲击实验机。
2. 实验原理冲击强度(Impact Strength)是高聚物材料的一个非常重要的力学指标，它是指某一标准样品在每秒数米乃至数万米的高速形变下，在极短的负载时间下表现出的破坏强度，或者说是材料对高速冲击断裂的抵抗能力，也称为材料的韧性。
近年来在高聚物材料力学改性方面的研究非常活跃，其中一个主要目的是如何增加材料的冲击强度，即材料的增韧。
因此冲击强度的测量无论在研究工作还是在工业应用中都是不可缺少的。
一般冲击强度可用下列几种方法进行测定：摆锤式冲击弯曲实验―包括简支梁型和悬臂梁型，落球式冲击实验，高速拉伸冲击实验。
简支梁型冲击试验是摆锤打击简支梁试样的中央；悬臂梁法则是用摆锤打击有缺口的悬臂梁试样的自由端。
摆锤式冲击试验试样破坏所需的能量实际上无法测定，试验所测得的除了产生裂缝所需的能量及使裂缝扩展到整个试样所滞的能量以外，还要加上使材料发生永久变形的能量和把断裂的试样碎片抛出去的能量。
把断裂试样碎片抛出的能量与材料的韧性完全无关，但它却占据了所测总能量中的一部分。
试验证明，对同一跨度的试验，试样越厚消耗在碎片抛出的能量越大。
所以不同尺寸试样的试验结果不好相互比较。
但由于摆锤式试验方法简单方便，所以在材料质量控制、筛选等方面使用较多。
落球式冲击试验是把球、标准的重锤或投掷枪由已知高度落在试棒或试片上，测定使试棒或试片刚刚够破裂所需能量的一种方法。
这种方法与摆锤式试验相比表现出与实地试验有很好的相关性。
但缺点是如果想把某种材料与其他材料进行比较，或者需改变重球质量，或者改变落下高度，十分不方便。
评价材料的冲击强度最好的试验方法是高速应力－应变试验。
应力－应变曲线下方的面积与使材料破坏所需的能量成正比。
如果试验是以相当高的速度进行，这个面积就变成与冲击强度相等。
塑料聚丙烯(PP)检测测试 性能检测 老化检测
塑料聚丙烯（PP）检测/测试性能检测老化检测东标检测中心专业提供塑料检测、树脂检测、PP材料检测、PP材料分析、PP成分分析、PP配方分析等相关的测试项目。
共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
具体的性能分析：力学性能聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。
但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差。
聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
热性能聚丙烯具有良好的耐热性，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。
脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。
化学稳定性聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定；但低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。
电性能聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影响。
它有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品。
它的击穿电压也很高，适合用作电气配件等。
抗电压、耐电弧性好，但静电度高，与铜接触易老化。
耐候性聚丙烯对紫外线很敏感，加入氧化锌、硫代二丙酸二月桂酯、碳黑或类似的乳白填料等可以改善其耐老化性能。
塑料冲击性能测试ppt课件
自由落镖法冲击试验机
精选ppt
14
• 抗摆锤法冲击试验
• 使摆锤式薄膜冲击试验机的半球形 冲头在一定的速度下冲击并穿过塑料薄 膜，测量冲头所消耗的能量。以此能量 评价塑料薄膜的抗摆锤冲击能量。
• 摆锤式冲击试验机
精选ppt
15
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
• 7. 放置试样。试样应放置在两活动支座的上平面上， 其测面与支撑承刀刃靠紧，测试带有缺口的试样，把 冲锤放下，让冲击刀刃对正缺口的背面，再把冲锤回 复到扬角位置挂住。
精选ppt
10
• 8. 冲击试验。完成上述准备工作后，便 可以进行正式冲击试验。首先检查冲击 摆是否处于所需的扬角位置，调整好废 盘上的被动指针与主动指针互相接触。 然后搬动手柄 ，摆锤即自由落下，冲断 试样。当摆锤在空中瞬时静止时应及时 接住，使其止动并读取度盘上被动指针 的指示数值。
8
• （四)实验步骤 : • 1. 按 GBl039 — 92 规定调节试验环境并处理
试样。
• 2. 测量试样尺寸。试验前对每个试样的尺寸 要进行仔细测量，带缺口的试样要测量缺口处 的剩余厚度，准确至 0 ． 05mm ，每个试样 的宽度、厚度尺寸各测量三点，取其算术平均 值，每三个试样为一组。
• 3. 根据试样的抗冲击韧性，选用适当的能量 摆锤，所选的摆捶应使试样断裂所消耗的能量 在摆锤总储量的 10 ％一 80 ％范围内。
• 试验断裂时单位面积或单位宽度所消耗 的功即为冲击强度。
精选ppt
4
（二）基本概念Biblioteka • （1） 无缺口试样冲击强度
• 无缺口试样在冲击负荷作用下，破坏时所 吸收的冲击能量与试样的原始横截面积之比，
塑料聚丙烯(PP)检测测试 性能检测 老化检测
塑料聚丙烯（PP）检测/测试性能检测老化检测东标检测中心专业提供塑料检测、树脂检测、PP材料检测、PP材料分析、PP成分分析、PP配方分析等相关的测试项目。
共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
具体的性能分析：力学性能聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。
但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差。
聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
热性能聚丙烯具有良好的耐热性，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。
脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。
化学稳定性聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定；但低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。
电性能聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影响。
它有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品。
它的击穿电压也很高，适合用作电气配件等。
抗电压、耐电弧性好，但静电度高，与铜接触易老化。
耐候性聚丙烯对紫外线很敏感，加入氧化锌、硫代二丙酸二月桂酯、碳黑或类似的乳白填料等可以改善其耐老化性能。

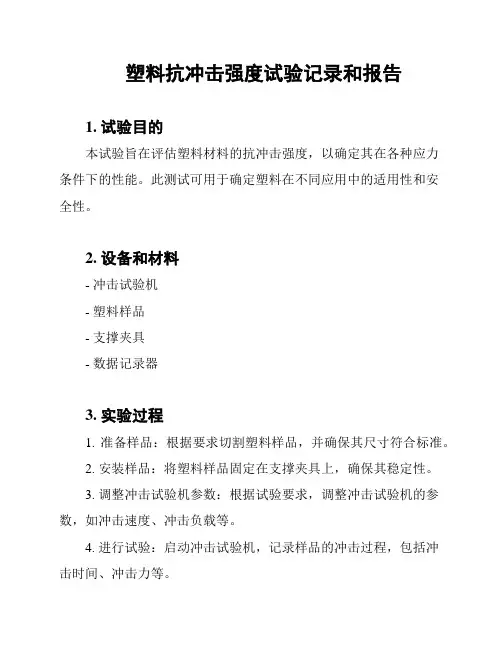

塑料抗冲击强度试验记录和报告
