调度台简易使用说明
调度机台-使用指南
调度机台-使用指南第一章 189调度台操作说明1.1 189调度台概述：189调度台共有三大部分：左席、右席、组合板。
其中左席一块，右席一块，左席板或右席板键数相同，各有39个键，其中各有两个挂机键和两个应答键，左席增加了一个和弦音键盘，左、右席有两个键保留备用。
组合板可1~4块任意弹性组合，一块组合板拥有9X7=63个丹麦键盘，因此189调度台最多拥有63*4个丹麦键盘。
左、右席各10个数字键（0-9），左右席各1个Del键（删除键），左右各15个功能键。
左、右席各一块分辨率为320X240的256色液晶显示器，用于显示呼入调度台用户和调度台呼出用户的电话号码及其用户名称。
组合板丹麦键的每一个用户对应有一盏用户灯，用以指示每个用户当前的状态，15盏功能灯，左、右席各有一盏调度台状态灯即应答灯，分别用于指示左、右席调度台的状态。
左、右席各有一盏挂机灯，灯亮表明调度台已经硬件激活。
左、右席各有一盏通信灯，灯亮表明调度台与主机已经软件激活即可以通信，即调度员可以进行调度，否则不能。
调度台的手柄在非扬声状态时具有搁叉功能。
1.2功能键说明(1) 右席键正常情况下，端口键即1~4块组合板上的键（至多为63X4=252个键），均为左调度使用（用于拨打电话或应答）如果右席希望使用这些端口键，则应先按一下右席键（右席灯亮），再按端口键（右席灯灭），否则端口键均认为是左席操作。
(2) 辅机键调度台左右各有1个辅机1键（左席辅机），1个辅机2键（右席辅机）。
如果调度台有来话，按辅机键则来话自动转到辅机，无论左、右席按辅机1键则来话自动转到辅机1（左席辅机）；按辅机2键则来话自动转到辅机2（右席辅机）。
(3) 录音键调度员通话时，如需录音，则可按录音键，按左边的录音键则将左边这一路录音启动，左边调度员通话的声音则自动记录到录音系统中，反之，若按右边的录音键则将右边这一路录音启动，右边调度员通话的声音则自动记录到录音系统中，同时相应的录音灯会点亮(以示当前正在录音)，当调度员挂机时则关闭相应的录音，同时对应的录音灯灭。
调度台
设置窗口
设置键—更改键名
设置窗口
设置键—复位操作
设置窗口
设置键—更改2B+D卡
设置窗口
设置键—关机
目 录
一、概述
二、键控式调度台说明 三、触摸屏式调度台说明 四、操作台键序
24键塑料壳操作台平面示意图
20 21 22 23
16
12 8 4 0
17
13 9 5 1
18
14 10 6 2
呼出
单 呼
主通道呼叫
辅通道呼叫
呼入
已定义按键的用户呼入 未定义按键的用户呼入
会议方式
组呼： 分组 —设定组呼键—按键—液晶屏显 按下三个键，调度台
默认参会，但如何退 示— 闭会—液晶屏消除显示。 出会议？
全呼： 参会键绿灯亮—用户振铃—会议XX—用户
摘机—闭会—液晶屏。
会议：按键—按用户参会—再按会议键—建立新会议。
19
15 11 7 3
35键触摸屏调度台键序
知识点回顾
键控式调度台（24键、48键） 可用220V、-48V供电 调度台 触摸屏式调度台（35键、48键、63键和80键） 只能用220V供电
有源接线盒：采用本地220V交流供电 接线盒 接线盒 无源接线盒：用后台的-48V对操作台进行供电
知识点回顾
ZH-1综合数字指挥调度系统
调度台使用介绍
培训部 北京佳讯飞鸿电气有限责任公司
目 录
一、概述
二、键控式调度台说明
三、触摸屏式调度台说明
四、操作台键序
概 述
种类 规格 与后台连接要求 两种接线盒 功能 每套系统调度台数量：480用户键 特点
目 录
一、概述 二、键控式调度台说明

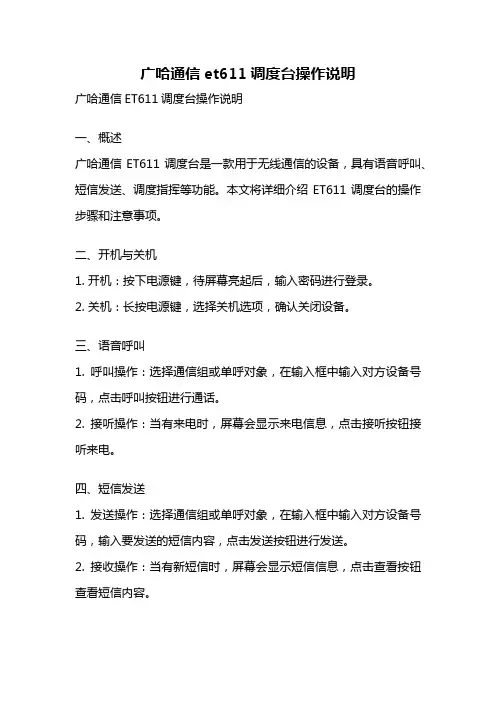

广哈通信et611调度台操作说明
广哈通信et611调度台操作说明广哈通信ET611调度台操作说明一、概述广哈通信ET611调度台是一款用于无线通信的设备，具有语音呼叫、短信发送、调度指挥等功能。
本文将详细介绍ET611调度台的操作步骤和注意事项。
二、开机与关机1. 开机：按下电源键，待屏幕亮起后，输入密码进行登录。
2. 关机：长按电源键，选择关机选项，确认关闭设备。
三、语音呼叫1. 呼叫操作：选择通信组或单呼对象，在输入框中输入对方设备号码，点击呼叫按钮进行通话。
2. 接听操作：当有来电时，屏幕会显示来电信息，点击接听按钮接听来电。
四、短信发送1. 发送操作：选择通信组或单呼对象，在输入框中输入对方设备号码，输入要发送的短信内容，点击发送按钮进行发送。
2. 接收操作：当有新短信时，屏幕会显示短信信息，点击查看按钮查看短信内容。
五、调度指挥1. 组呼操作：选择通信组，点击组呼按钮进行组内通话，可以实现多方同时通话。
2. 监听操作：选择需要监听的设备，点击监听按钮进行监控，可以实时听取对方设备的声音。
3. 紧急呼叫：点击紧急呼叫按钮，向所有设备发送紧急呼叫信号，提醒其他人员注意。
4. 录音功能：点击录音按钮开始录音，再次点击停止录音，可以记录通话内容。
六、优化设置1. 通信组设置：点击通信组设置按钮，可以创建、编辑和删除通信组，方便管理不同组别的通信。
2. 设备号码设置：点击设备号码设置按钮，可以编辑设备的号码信息。
3. 声音设置：点击声音设置按钮，可以调整设备的音量大小。
4. 系统设置：点击系统设置按钮，可以对设备进行更多设置，如语言选择、屏幕亮度等。
七、注意事项1. 使用前请先阅读操作手册，熟悉设备的功能和操作流程。
2. 请勿频繁操作设备，以免影响正常使用。
3. 注意保护设备，避免摔落或受潮。
4. 请勿在禁止使用无线通信设备的场所使用。
5. 注意保护个人隐私，不要将设备借给他人或随意透露设备号码。
八、总结广哈通信ET611调度台是一款功能强大的无线通信设备，通过语音呼叫、短信发送和调度指挥等功能，实现了便捷的通信和指挥。
触摸屏调度台设置与呼叫操作讲解
2、功能键设置
添加功能键：
选择左侧区域内的相应功能键，然后点击 ， 到右侧区域内，然后点击“应用”。 将选择的功能键移
2、功能键设置
删除功能键
选择右侧区域内的相应功能键，然后点击， 左侧区域内，然后点击“应用”。 将选择的功能键移到
2、功能键设置
功能键排序
如要改变某个功能键在界面上的显示顺序，选择右侧区域内的相应功 能键，点击 或 ，然后点击“应用”。
4、添加删除拨号盘中的机车类型
• 如要删除机车区域某个按键所代表的机车类型，只要一直 按住该键，即会询问是否删除，点击“是”。
5、添加删除拨号盘中的车次（字母）热键
• 点击“车次”区域内的某个空白键，弹出“键盘”（如下图），选择 相应的字母、数字或组合，然后确定即为该空白键定义了所代表的车 次或常用字母。
1.2 拨号呼叫 ISDN号呼叫点击拨号，在弹出的拨号盘中输入对方的ISDN号，然后“呼出”；移动
用户的ISDN号以149开头，固定用户的ISDN号以7开头。
车次功能号呼叫在弹出的拨号盘中输入列车车次
出”。
选择车上人员 点击“呼
1.一般呼叫操作
• 机车功能号呼叫 • 在弹出的拨号盘中选择相应的机车类型 输入机车编号 选择车上人员点击“人员”区域内的某个空白键，弹出“选择功能码”对话框（如 下图），选择相应的人员，然后确定即为该空白键定义了所代表的车 上人员。
删除方法同上。
CTT4000触摸屏调度台
呼叫操作
1.一般呼叫操作
1.1 按键呼叫
点击单呼、组呼键区相应的用户按键呼叫。
1.一般呼叫操作
1.一般呼叫操作
• • 1.3 会议呼叫 当调度员需要呼叫多个用户的时，只需依次点击 相应的用户按键即可；当车站值班员需要呼叫多 个用户时，需要先点击会议键，然后依次点击相 应的用户按键或拨号呼叫。
数字程控调度机 多媒体调度台 用户手册说明书
数字程控调度机多媒体调度台用户手册本资料著作权属华络通信设备有限公司所有。
未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
Copyright ©hualuo Communication Equipment Co. Ltd..All rights reserved.No part of this documentation may be excerpted，reproduced or translated in any form or by any means，without the prior written permission of Shenou Communication Equipment Co. Ltd..浙江华络通信设备有限公司地址：浙江省杭州市余杭区好运路80号1幢4楼邮编：311112电话：、85866368、85866378热线：4008-077-579售后：网站：历史修订记录意见反馈表为提高华络通信用户资料的质量，更好地为您服务，希望您在百忙之中提出您的建议和意见，并请传真至：*************；或邮寄至：浙江省杭州市余杭区好运路80号1幢4楼，邮编：311112。
目录一、调度管理软件的设置 (5)1、运行调度管理软件 (5)2、设置调度分机。
(5)3、设置调度分机直呼调度 (6)4、设置键值参数 (6)5、设置调度键权 (7)6、设置多个不同功能的调度台 (9)二：多媒体调度台的设置和操作 (10)1、安装软件 (10)2、运行软件 (10)3、设置软件参数 (10)3.1、系统参数的设置 (10)3.2、配置调度管理服务器 (11)3.3、配置SIP服务器 (12)3.4、配置程控调度主机 (13)3.4.1、启用多媒体调度台 (14)3.4.2、配置串口号 (14)3.4.3、设置键盘号 (14)3.4.4、来电铃声和急呼铃声的设置 (15)3.4.5、设置键权号码 (16)4、调度成员的设置 (17)5. 通道监控 (19)6、功能区的操作使用： (20)6.1、调度话机的调度权。
BL2000调度台使用说明书
BL-2000调度台使用说明------大唐聆讯第一章使用6.1 进入系统用串口连接线连接交换机Com3串口和电脑主机。
完毕后，打开调度台软件，以管理员身份登陆系统（初始密码123）。
在系统的“通信设置”中按如下数据设置好串口相关参数：1 串口号：如果电脑主机有多个串口，实际连接交换机的是哪个串口，这里就选择哪个串口。
2 波特率：设置为1200；3 数据位：设置为8；4 停止位：设置为2；5 校验位：选择pNone；设置完毕串口参数，保存后，退出系统重新进入。
如果设置正确，点击“复位”按钮或者退出重新进入系统后，可以看到下方的状态栏中显示“正在校验分机参数和中继参数……”，表示调度台正在读取交换机端的相关数据来初始化程序。
读取完毕后，状态栏中显示“校验参数结束，正常工作中”。
这时可以开始进行工作了。
请用户安装完毕后尽快注册使用正式版软件，具体操作见《系统管理》－>《系统注册》中的说明。
6.2 系统显示6.2.1分机显示状态分机状态显示以64门分机为一页，全部的分机最多分为16页显示（启用1024门分机情况下）。
页面选择栏位于界面最右侧，点击上方的或者按钮，或者直接单击页对应的数字按钮，都可以转换界面到选中页。
可以根据需要控制界面显示的总页数。
在上方菜单图标中点击“系统管理”按钮，在打开的页面中，可以看到第一栏“启用分机状态页数”，将左边的框打勾上，然后在编辑框中填入所要显示的页数，点击保存，退出后就看到界面显示的分机状态页按钮数目已经改变。
对分机状态的说明如下：1 调度话机：分机7001（根据实际情况定，调度话机的物理地址一定为1）作为特权话机，其显示颜色和其他分机按钮的颜色不同。
挂机时该话机按钮显示为深蓝色。
摘机时显示为紫红色。
：调度话机摘机或者通话；：调度话机空闲；2 普通话机状态：：普通分机空闲；：普通分机摘机或者通话；：普通分机振铃；：普通分机被选入参加会议（注：会议状态下的按钮固定为这种天蓝色）；：普通分机听会；：普通分机会议发言；外线状态位于界面左上方，每行显示4条外线，一页显示8列。
广哈通信et611调度台操作说明(一)
广哈通信et611调度台操作说明(一)广哈通信et611调度台操作说明一、操作步骤1.打开广哈通信et611调度台软件2.点击登录按钮，输入用户名和密码进行登录3.在主界面上方的菜单栏中，选择相应的功能模块，如呼叫、短信、定位等4.进入相应的功能模块后，根据需要选择相应的操作选项，如呼叫特定用户、发送短信、进行定位等5.在操作过程中，注意填写必要的信息，如呼叫用户的号码、短信的内容等二、功能模块介绍1. 呼叫功能•支持呼叫特定用户•支持呼叫特定组•支持多方通话2. 短信功能•支持发送短信给特定用户•支持群组短信发送•支持短信模板功能3. 定位功能•支持定位特定用户•支持查询特定区域的用户定位信息•支持轨迹回放功能4. 系统设置•支持修改用户密码•支持调度台参数设置•支持通讯录管理三、常见问题解答1.登录时提示用户名或密码错误怎么办？–确认用户名和密码是否输入正确，注意区分大小写。
–如果忘记了密码，可以联系系统管理员进行重置。
2.定位功能无法正常使用怎么办？–确保设备已连接调度台软件，并且信号良好。
–确认是否具备定位权限，如果没有权限需要联系管理员进行设置。
3.如何发送短信给多个用户？–在短信功能模块中，选择群组短信发送，选择需要发送的用户组，填写短信内容即可。
4.如何设置通讯录？–在系统设置模块中，选择通讯录管理，可以添加、删除、修改通讯录中的联系人信息。
四、注意事项1.操作前请确保已经了解相关功能的操作流程，避免误操作。
2.遵循系统管理规定，不得将调度台软件用于违法活动。
3.如遇到问题，请及时联系系统管理员进行解决。
以上是对广哈通信et611调度台操作的简要说明，希望能够帮助您更好地使用该软件。
如有任何疑问或需要进一步了解，请联系相关技术支持人员。
FAS调度台使用说明书
触摸屏调度台〔值班台〕使用手册中国软件与技术服务股份2010年11月一. 触摸屏调度台简介1.触摸屏调度台构成触摸屏调度台由触摸屏显示器、调度台主机、通话装置三局部组成。
1.1.触摸屏显示器显示和输入。
提供调度指挥人员使用的操作和显示界面；代替鼠标或键盘实现用户的各种指令输入。
选用国际顶尖的ELO品牌，以保障触摸屏调度台的可靠性和稳定性。
可根据用户需求选用不同尺寸的显示器，一般采用17寸。
操作界面如如下图：消息显示区：显示各种呼叫状态和信息。
可显示呼叫方向、中文名称、功能、优先级、呼叫状态、通话开始、完毕时间、ISDN等信息。
●呼叫键区单呼、组呼按键区。
包含假如干个单呼按键、组呼按键、语音广播按键，各个按键用于完成相应的呼叫，按键颜色的变化指示相应的呼叫状态。
具有翻页功能。
●功能键区功能键区包含上一条键、下一条键、主应答/主挂机键、辅应答/辅挂机键、保持键、转接键、切换键、拒接键、自动键、静音键、会议键、重拨键、拨号键、系统设置键、紧急键、麦克/手柄选择键、备用键等功能键组成。
上一条：选择上一条通话记录。
下一条：选择下一条通话记录。
主应答/主挂机键：接听或挂断主通道〔麦克、音响〕呼叫。
辅应答/辅挂机键：接听或挂断辅通道〔手柄〕呼叫。
保持键：保持当前通话。
转接键：转接当前通话到第三方。
切换键: 用于主辅通道切换。
拒接键：拒接当前呼入。
自动键：自动应答选择。
静音键：用于将己方的麦克屏蔽，使对方听不到己方的声音。
重拨键：自动重拨上次的呼出。
会议键：组织会议。
拨号键：显示拨号盘。
系统设置键：显示系统设置界面，实现音量调节、振铃音设置、功能键设置、呼叫限制等功能。
紧急键：进展GSM-R紧急呼叫。
麦克/手柄选择键：选择当前操作对麦克风还是手柄有效。
备用键：共四个备用键，如果呼入的在调度台上没有对应按键，在四个备用键中选择一个空闲备用键显示对方，并可使用该键应答。
1.2.触摸屏调度台主机实现接口控制、呼叫处理、显示处理和通话处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调度台简易操作使用说明
一、软件主界面
1、双击打开软件“idispatch”，界面显示【图一】登入界面。
第一行为登入用户名“5000”，第二行为登陆密码“1”。
【图一】
2、正确登陆后显示软件主界面如【图二】，软件显示（语音，视频）两大块内容，图二为语音界面，图三为视频界面。
【图二】
【图三】
语音界面主要可以操作对IP终端的点对点广播，显示已绑定的终端数量及相关信息。
视频界面主要观看绑定IP音箱周围的环境状况，也可在视频图像上单击，在右上角显示的话机符号上单击发起广播直播。
左侧列表显
示当前视频绑定信息等。
【图三-1】切换左右话机
【图三-2】点击图像右上角出现的话机图标可直接发起广播
二、新增摄像头及绑定操作
1、新绑定摄像头操作，点击软件右上角进入操作菜单，见图四。
点击“视频管理”进入图五视频管理操作界面，该界面显示添加到调度台的摄像头终端。
【图四】
【图五】
点击图五右下角新增键，用以增加新的IP摄像头。
【图六】新增绑定新摄像头
①用户名称：填写摄像头的地理位置信息；
②IP：填写摄像头IP地址信息；例如：21.50.254.39
③端口：填写摄像头端口信息；例如：554
④用户名：填写用户名；例如：admin
⑤密码：填写端口密码例如：12345
填写完这五项参数后点击确认，这样摄像头就添加完成了，可以在列表里面查看。
三、新增终端及绑定终端操作
1、在浏览器进入终端的IP地址，修改IP终端显示码，以自定义编号命名显示。
如图七
【图七】
新增的命名显示编号以“66***”开始。
例如：66001，66002等。
1、在软件“idispatch”菜单中，打开“职员管理”操作界面可以看到新添加的IP终端信息。
如图八
【图八】
单击界面右下角的新增按键，新增IP终端。
如图九
【图九】
①姓名：填写这只终端的地理位置备注信息。
②号码：点击添加号码，填写修改后相对应的IP终端编号，例如66001。
③摄像头：点击添加摄像头，在右边（......）处单击选取已添加的摄像头。
填写完成后，点击确定。
添加的终端可以列表内查看。
