硬盘录像机安装硬盘总容量的参考计算方法
硬盘录像机容量计算方法
硬盘录像机容量计算1）MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。
内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.以上2种算法基本已被MPEG-4或H.264算法代替，主要介绍下面的2种算法。
其实国内很纯粹的H.264算法是没有的，充其量只是MPEG-4算法的一些改进而已。
3）MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右.以D1：720*576录像，每路每小时一般为396M左右.4)H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。
计算方法：其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量H代表每天要录像几个小时T代表想录像的天数X代表上面的4种压缩模式举例说明，某小区用MPEG-4算法的来做监控，主机12路，要求24小时录像15天，需要多大的硬盘容量？根据公式我们的到H=24, N=12，X=396M ，T=15最后得到G=24*12*396*15/1024=1559.25G这样就是最后硬盘的容量大小了。
硬盘容量的计算方法
硬盘容量的计算方法
国内主流的硬盘录像机采用两种分辨率：CIF和4CIF（D1），分为两种型号。
硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB的硬盘，总容量可高达1.6TV（可续目前市面上最大的硬盘只有1000GB），如果采用CIF分辨率，通常计算硬盘录像机的录像的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了吧？
硬盘容量的计算公式为：
总硬盘容量（M）=通道数X 需求时间（小时）X 每小时占用硬盘空间（M/小时）。
计算硬盘录像机容量的三个小技巧
在不同的监控场景，硬盘录像机所需的容量各有不同，李思鑫特别为大家总结了三个计算容量的小技巧，希望以便用户朋友更好的选购硬盘录像机。
场景一、我这个工地有16个点，要24小时录像，5天需要多大的硬盘?场景二、我这个商城需要12个点，24小时录像15天需要多大的硬盘?场景三、我这个A TM取款机，需要全天候监控，大概需要多大容量?诸如此类提问，我们也许碰见过无数次了。
今天，我就教大家怎样去大概计算硬盘录像机的容量。
下面有三种不同的压缩方式，我们为大家介绍三个计算硬盘录像机的不技巧。
1)MJPEG MJPEG(Motion JPEG)压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。
2)MPEG-4 MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象(物体、人物、背景)分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。
MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右。
3)H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。
其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量，H代表每天要录像几个小时，N代表有几路，T代表想录像的天数，X代表上面的4种压缩模式。
知道了以上的计算方法，接下来就很简单了，首先，要知道我们用到的摄像机用的是神马样的压缩方式，譬如说：南京远拓科技有限公司生产的嵌入式硬盘录像机，用的是H.264压缩方式，我们用第一个场景为例，G=16*12*24*5/1024大概的话需要23G很简单吧，其实，我们只要记住两个数字：1G和120M很快就能算出大概了，知道了这些，当我们面对客户时，就会很从容地计算出硬盘录像机的容量了！。
硬盘录像机容量算法
硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。
B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。
不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。
1KB=1024B；1MB=1024KB=1024×1024B。
其中1024=210。
1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。
硬盘总容量的参考计算方法

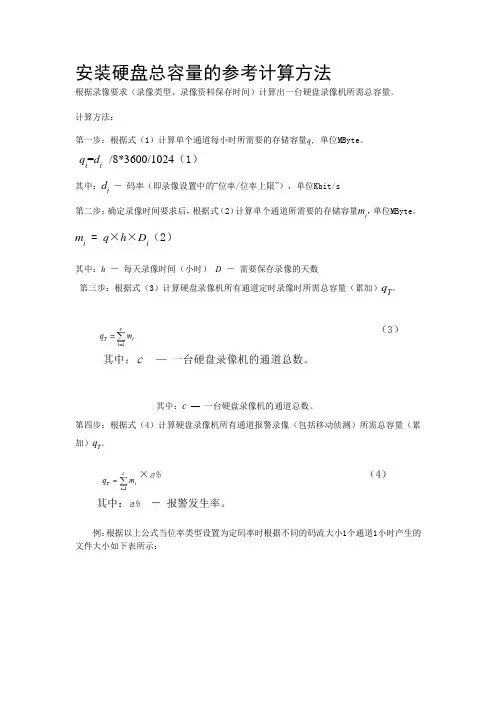

安装硬盘总容量的参考计算方法
根据录像要求（录像类型、录像资料保存时间）计算出一台硬盘录像机所需总容量。
计算方法：
第一步：根据式（1）计算单个通道每小时所需要的存储容量q
i
, 单位MByte。
q i =d
i
/8*3600/1024（1）
其中：d i－码率（即录像设置中的“位率/位率上限”），单位Kbit/s
第二步：确定录像时间要求后，根据式（2）计算单个通道所需要的存储容量m
i
，单位MByte。
m
i = q×h×D
i
（2）
其中：h
i －每天录像时间（小时）D
i
－需要保存录像的天数
第三步：根据式（3）计算硬盘录像机所有通道定时录像时所需总容量（累加）q T。
其中：c—一台硬盘录像机的通道总数。
第四步：根据式（4）计算硬盘录像机所有通道报警录像（包括移动侦测）所需总容量（累加）q
T。
例：根据以上公式当位率类型设置为定码率时根据不同的码流大小1个通道1小时产生的文件大小如下表所示：。

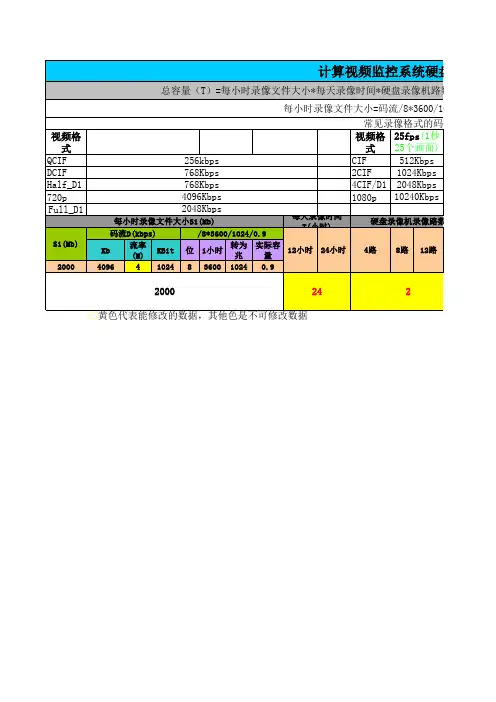

视频安防监控系统硬盘容量计算
单
256kbps 768Kbps 768Kbps 4096Kbps 2048Kbps
每天录像时间 每小时录像文件大小S1(Mb) T(小时) 码流D(kbps) /8*3600/1024/0.9 流率 转为 实际容 12小时 24小时 Kb KBit 位 1小时 (M) 兆 量 4096 4 1024 8 3600 1024 0.9
像机录像路数 16路
需要保存的天数 15天 30天
M容量 M
转化为G容量 G/1024(M)
转化为T容量 T/1024(G)
硬盘类型数量(个) 1T 2T 3T
2
30
2880000
2812.5
2.74658203
3
2
1
2000 □黄色代表能硬盘的容量公式
单位：Mb/小时
盘录像机路数*需要保存的天数/1024/1024*（10%-20%的预留值）
流/8*3600/1024
像格式的码流大小 12.5fps(1 8.3fps(1秒约8.3个 秒12.5帧) 画面) 256Kbps 171Kbps 512Kbps 341Kbps 1024Kbps 683Kbps
计算视频监控系统硬盘的容量公
每小时录像文件大小=码流/8*3600/1024 视频格 式 QCIF DCIF Half_D1 720p Full_D1
S1(Mb) 2000
总容量（T）=每小时录像文件大小*每天录像时间*硬盘录像机路数*需要保存 常见录像格式的码流大小 视频格 25fps(1秒 式 25个画面) CIF 512Kbps 2CIF 1024Kbps 4CIF/D1 2048Kbps 1080p 10240Kbps
监控工程硬盘容量计算方法
计算公式：码流*3600/8/1024*24*路数*天数2592000M每通道每通道硬盘容量计算公式：码流*3600/8/1024=MB/小时225M硬盘录像机硬盘容量计算：每小时录像文件大小*每天录像时间*录像机路数*需要保存天数25920002592CIF格式每小时的文件大小180-230M(静态图像-动态图像）DVR路数为1、2、9、12路的特殊型号可据上表计算正常画面质量下，每路的录像文件大小一般取值200Mbps/小时，16路DVR的图像文件文件大小320G/小时，根据不同的场所，采用动态录像等方式录像，可以保证录像资料都为有效部分。
为节约磁盘空间的投入，每路的录像文件大小可取值100Mbps/小时，但画面质量无法保证，智能在要求不高的场所使用。
常用的存储格式和码流CIF512Kbps在变码率设置下图像质量选择“较好”或“次好”DCIF768Kbps在变码率设置下图像质量选择“较好”或“次好”D12Mbps在变码率设置下图像质量选择“较好”或“次好”目前国内主流的DVR采用“CIF”和“D1”，如果采用“CIF”分辨率，每一路的硬盘存储量要达到180Mbps~250Mbps/小时，一般取值200Mbps/小时。
如果采用“D1”分辨率，每小时每一路的硬盘存储量为720Mbps~1000Mbps/小时，一般取值500Mbps/小时，此时帧率智能设置少于25fps,码流也要少一些。
音频码流为固定的16Kbps，每小时占用存储空间很少，可以忽略不计。
上述所列情况是在视频格式和分辨率确定的前提下硬盘容量的工程计算，由于采用其它各类编码技术（软件压缩）和编码设备（硬件压缩）对码率进行调整压缩后节约的空间不在考虑范围之内。
视频监控硬盘容量计算
CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好 ”
DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好 ”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬盘录像机安装硬盘总容量的参考计算方法
2010-10-18 12:00
根据录像要求（录像类型、录像资料保存时间）计算一台硬盘录像机所需总容量
计算方法：
(1)计算单个通道每小时所需的存储容量q，单位Mbyte。
q=d÷8×3600÷1024
其中d是码率(即录像设置中的“位率/位率上限”)，单位Kbit/s
码率是512时候，正常录像每小时单通道文件大小225M；每天(24小时)大概5.3G 码率是384时候，正常录像每小时单通道文件大小168.75M；每天(24小时)大概4G
(2)确定录像时间要求后单个通道所需的存储容量m，单位Mbyte
m=q×h×D
其中 h是每天录像时间（小时）
D是需要保存录像的天数
码率
码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps即千位每秒。
通俗一点的理解就是取样率，单位时间内取样率越大，精度就越高，处理出来的文件就越接近原始文件，但是文件体积与取样率是成正比的，所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真，围绕这个核心衍生出来的cbr（固定码率）与vbr（可变码率），都是在这方面做的文章，不过事情总不是绝对的，从音频方面来说，码率越高，被压缩的比例越小，音质损失越小，与音源的音质越接近。
编辑本段码率计算公式
基本的算法是：文件体积=时间X码率/8
这里时间单位是秒，码率除以8，就不用说了。
举例，D5的碟，容量4.3G，考虑到音频的不同格式，占用一定的空间，姑且算为600M，视频文件应不大于3.7G，视频长度100分钟（6000秒），计算结果：码率应为4900K。
编辑本段码率几点原则
1、码率和质量成正比，但是文件体积也和码率成正比。
2、码率超过一定数值，对图像的质量没有多大影响。
3、DVD的容量有限，无论是标准的4.3G，还是超刻，或是D9，都有极限。
编辑本段视频码率
计算机中的信息都是二进制的0和1来表示，其中每一个0或1被称作一个位，用小写b表示，即bit（位）；大写B表示byte,即字节，一个字节＝八个位，即1B＝8b；前面的大写K表示千的意思，即千个位（Kb)或千个字节(KB)。
表示文件的大小单位，一般都使用字节（KB）来表示文件的大小。
Kbps：首先要了解的是，ps指的是/s，即每秒。
Kbps指的是网络速度，也就是每秒钟传送多少个千位的信息（K表示千位，Kb表示的是多少千个位），为了在直观上显得网络的传输速度较快，一般公司都使用kb（千位）来表示，如果是KBps，则表示每秒传送多少千字节。
1KBps＝8Kbps。
ADSL上网时的网速是512Kbps,如果转换成字节，就是512/8＝64KBps(即64千字节每秒）。
