第8讲 配气机构的检修 教案电子版
配气机构教案

配气机构教案教案( 2015 至 2016 学年第二学期)课程名称:汽车维修中级工考证授课教师:授课班级: 14汽修班教研组:汽车部深圳市宝山技工学校导入 2 分钟王老板的车子有如下故障:(1)发动机怠速时有明显的“嚓嚓”的响声。
(2)各转速下均有清脆的响声,多根气门弹簧不良,机体有震抖现象。
问:可能的原因是什么?实例引用1.配气机构的作用配气机构的作用是根据发动机工作循环和点火次序,适时地开启和关闭各缸的进、排气门,使纯净空气或空气与燃油的混合气及时地进入气缸,废气及时地排出。
2.配气机构总体组成以顶置双凸轮轴同步齿形带传动的配气机构(图3-1)为例。
它主要由气门组件(有进气门组件9和排气门组件11,含进、排气门,进、排气门座,气门弹簧,气门锁夹,气门导管等),气门驱动机构(液压挺柱8)、进气凸轮轴6和排气凸轮轴10以及凸轮轴传动机构(含曲轴正时带轮1、凸轮轴传动带轮5、同步齿形带3、张紧轮4) 等组成。
3.配气机构工作原理发动机工作时,通过同步齿形带3带动进、排气凸轮轴旋转。
当进气凸轮轴的进气凸轮克服气门弹簧力作用压下进气门时,进气门开启,开始进气;当进气凸轮轴转到凸轮的基圆段时,该进气门在气门弹簧作用下回位,关闭进气门,进气停止。
排气门的开闭原理与进气门类似。
四冲程发动机每完成一个工作循环,各缸的进、排气门需要开闭一次,即需要凸轮轴转过一圈,而曲轴需要转两圈。
曲轴转速与凸轮轴转速之比(传动比)为2:1。
4.充气效率新鲜空气或可燃混合气被吸入气缸愈多,则发动机可能发出的功率愈大。
新鲜空气或可燃混合气充满气缸的程度,用充气效率ηv表示,它是指在每个循环中,实际进入气缸的充量与进气状态下充满气缸工作容积的理论充量的比值。
ηv越高,表明进入气缸的新气越多,可燃混合气燃烧时可能放出的热量也就越大,发动机的功率越大。
二配气机构的分类1.按凸轮轴布置位置分按凸轮轴布置位置分,有顶置凸轮轴、中置凸轮轴和下置凸轮轴三种。
《汽车发动机构造与检修》教案 项目三 配气机构检修电子教案

《汽车发动机构造与检修》教案表3・6进、排气门对气门座的同心度检查表3-7气门锥面位置检查5. 检测完毕,安装拆卸的零部件,恢复工位。
6. 填写维修记录工单,讨论修复技术方案,并汇报。
五、安全注意事项1. 实训区域内严格遵守实训室要求、规范着装、穿戴好防护用品,不嬉戏打闹,不乱丢杂物,服从指导教师安排;2. 操作过程中,有不会的、不懂的可以组内讨论或请教老师,严禁随意拆卸,暴力操作;3. 工位污物及时清洁,工具、零件及设备有序摆放;4. 操作完成后,工具、设备及时归位,清洁工位,及时完成相关数据和实训报告的填写。
附板书设计:项目三配气机构检修任务2气门组拆装与检修一、气门二、气门导管三、气门座圈四、气门弹簧五、气门锁片六、气门弹簧座七、气门油封八、气门的检修九、气门座圈检修课后反思:《汽车发动机构造与检修》教案3. 正时链条的安装与检测任务导入张先生在开着自己的2010款卡罗拉汽车行驶时发现,发动机怠速运转时发出连续不断 的、有节奏的“啪、啪、啪”的金属敲击声,于是到修理厂进行修理,修理技师经初步检测, 异响声音来自气缸盖内部,并且为机械撞击或摩擦的异响,需要拆检,判断具体故障零件。
任务准备气门传动组主要由排气凸轮轴、进气凸轮轴、摇臂、液压挺柱等组成。
气门传动组的 功用是使进、排气门能按发动机工作需求在规定的时刻开闭,并且保证有足够的开度。
一、凸轮轴1. 凸轮轴的结构凸轮轴上有进气凸轮、排气凸轮、前端轴、凸轮轴轴颈及凸轮轴位置传感器信号盘等,如图3-5所示。
现代发动机多采用凸轮轴顶置式配气机构,即凸轮轴安装在气缸盖上。
2. 凸轮轴的功用凸轮轴的功用是按一定的工作次序和配气相位及时开启关闭气门,并保证气门有足够的升程。
凸轮轴是由发动机曲轴驱动旋转,并将力传递给摇臂(或挺柱)。
教学难点教法学法 课前准备(教具、活动准备等) 1 .气门组的零部件结构组成 2 .凸轮轴的拆装检测 借助于多媒体课件,讲授气门传动组的组成与检修方法。

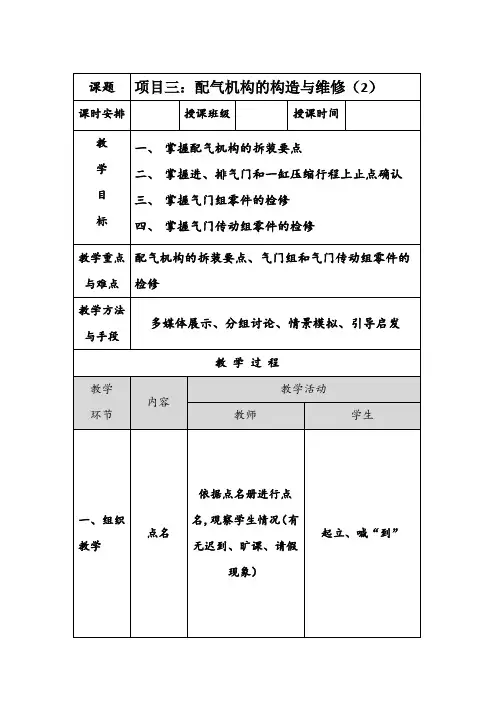

《汽车发动机构造与维修》配气机构的构造与维修(2)教案

板
书
设
计
一、配气机构的拆装要点
二、进、排气门和一缸压缩行程上止点确认
三、气门组零件的检修
四、气门传动组零件的检修
教
学
反
思
理实一体,学练结合可提高学生的学习兴趣
作业
简述配气机构的拆装要点
备注
进、排气门和一缸压缩行程上止点确认:1、进、排气门的确认,2、一缸压缩上止点的确定
听课、做笔记、举手用自己的语言描述配气机构的拆装要点
教学过程
教学
环节
内容
教学活动
教师
学生
二、知识点讲述
气门组零件的检修、气门传动组零件的检修
气门组零件的检修:1.气门与气门座的配合要求,2.气门的检修。
气门传动组零件的检修:1.凸轮轴及轴承的检修,包括凸轮磨损的检测 、凸轮轴弯曲变形的检修、凸轮轴轴颈的检修、正时齿轮轴颈键槽的检修。2、正时链轮和链条的检查。 3.同步带的定期更换。4.正时齿轮的检查。
课题
项目三:配气机构的构造与维修(2)课时Βιβλιοθήκη 排授课班级授课时间
教
学
目
标
一、掌握配气机构的拆装要点
二、掌握进、排气门和一缸压缩行程上止点确认
三、掌握气门组零件的检修
四、掌握气门传动组零件的检修
教学重点与难点
配气机构的拆装要点、气门组和气门传动组零件的检修
教学方法与手段
多媒体展示、分组讨论、情景模拟、引导启发
教 学 过 程
教学
环节
内容
教学活动
教师
学生
一、组织教学
点名
依据点名册进行点名,观察学生情况(有无迟到、旷课、请假现象)
汽车发动机构造与检修(微课版) 教案 项目3 配气机构的检修

学生互动和讨论
20分钟
四、技能训练
实验车发动机配气机构的功用、组成、类型。
正时标记的校对。
演示及实车操作
学生互动讨论和操作
70分钟
五、课堂小结
小结本次课程重点内容
10分钟
六、布置作业
布置作业及预习内容
10分钟
授课教案纲要
教师姓名
系部专业
汽车工程系
课程名称
汽车发动机机械系统检测与维修
使用教材
《汽车发动机构造与检修》
可变配气相位机构的应用
重点难点及解决方法
重点:配气相位;进气门配气相位可变控制机构;难点:WT-i和VTEC配气机构的检修。
综合素质培养
培养学生理论指导实践的能力
教学方法
理论与实验相结合
教学资源
教材、PPT课件
教学后记(对课程设置、教学计划、教学大纲、教案、教材、教学方法的建议)
教学步骤
教学内容
教学方法
学生活动
时间安排
七、复习导入新课
机体组的组成。
学生讨论
10分钟
八、知识讲授提要
配气相位;
掌握进气门配气相位可变控制机构;
掌握VVT-i和VTEC配气机构的结构及工作原理检修。
PPT及视频
老师讲解
100分钟
三、技能学习
可变配气相位机构的应用。配气正时安装方法。
VVT-i和VTEC配气机构的结构及工作原理检修
教学活动流程设计
教学步骤
教学内容
教学机构的组成。
学生讨论
10分钟
四、知识讲授提要
气门组的功用、组成、类型。气门、气门座、气门导管、气门弹簧、气门弹簧座的结构特点、常见故障及检修方法。
汽车发动机机械系统检修 配气机构检修 教学PPT课件

气门驱动组检修
气门弹簧的常见损伤 有: 弯曲变形、弹力 减弱、擦伤、端面不平、 裂纹和折断等。
第 10 页 勤学苦练,敢为人先
气门组检修
作业准备 (1) 技术要求与标准
① 用线性检验法检验气门的密闭性 时,检查气门上所画线条,若线条全 部切断,表示密封良好,若线条未全 部切断,表示密封不良。
② 用气压检验法检验气门的密闭性 时,需用橡皮球向储气筒内打入 58.8kPa~68.6kPa的空气,检查储气 筒内气压值,若30秒内气压值降低不 大于20%,则说明气门密封性良好。
气门导管检修
气门导管的检修
(1) 检查气门导管衬套油膜间隙。 ① 用千分尺测量气门导管衬套的内径。衬套内径为5.510~5.530mm。 ② 用导管衬套内径测量值减去气门杆直径测量值即为气门导管油膜间隙。
如果间隙大于最大值,则更换气门和导管衬套。
(2) 装配气门导管衬套。
(3) 气门导管衬套的铰削。 气门导管衬套装配后,用5.5mm锋利铰刀铰削气门导管衬套,以使导管衬套与气
二、 气门组常见的损伤 (1) 气门常见的损伤。 (2) 气门座常见的损伤。 (3) 气门导管常见的损伤。 (4) 气门弹簧常见的损伤。
五、 气门组的检修 (1) 气门检修。 (2) 气门导管的检修。 (3) 气门座的检修。 (4) 气门弹簧的检修。
三、 气门座的研磨方法 手工研磨和机动研磨。
气门组检修
原因三
气门传动组检修
气门传动组常见的损伤
气门驱动组检修
发动机长期放置不用,使液压挺柱被过 分压缩,重新起动后没有得到足够的机油 补充而使空气进入,产生气门脚响。
第 28 页 勤学苦练,敢为人先
气门组检修
原因四
汽车维护与故障排除课件——发动机配气机构的维护与故障排除

发动机配气机构的维护
发动机配气机构的故障诊断与排除
二、故障原因
1.气门杆端和调整螺钉或摇臂磨损。 2.气门调整不当。 3.凸轮磨损过甚,运转中挺柱产生跳动。 4.气门座圈脱落。 5.气门导管积碳过多而咬住气门。 6.气门挺柱固定螺母松动或调整螺栓端面 不平。
三、故障诊断与排除
1.使发动机处于怠速运转,在气门室罩处察听,声响随着发动机转速的 变化而变化,并且存在明显且有节奏的“嗒嗒”声。若稍加大节气门,响声更明 显,逐渐加油时响声随转速的提高节奏加快,在发动机温度变化时或做断火试验, 响声无变化,则说明气门响,诊断过程及诊断部位(如图所示)。
发动机配气机构的维护
二、气门间隙的调整 1.逐缸调整法(以CAl092为 例) (1)拆下气门室罩,慢慢地 摇转曲轴,当第一缸两气门完全 关闭时,观察并使正时齿轮室盖 指针的零位与曲轴皮带轮上的三 角槽对准(右图)或发动机飞轮上 的“1—6”标志与飞轮壳上的刻 线重合(下图),此时,第一缸活 塞处于压缩行程上止点。
发动机配气机构的维护
发动机配气机构的故障诊断与排除
气门间隙的检查与调整
作业目的: 掌握气门间隙的检查与调整方法 工具仪器: 常用工具、塞尺
一、气门间隙的检查 1.摇转曲轴,使被检查气门处于 完全关闭状态。 2.用符合气门间隙值的塞尺尺片 插入气门杆尾部与气门摇臂之间,来回 抽动塞尺检查,以抽动时稍有阻力为合 适,(如图所示)。
缸号
1
5
3
6
2
4
可调气门 双
排
排
不
进
进
发动机配气机构的维护
发动机配气机构的故障诊断与排除
(3)对各可调气门间隙进行调整(调整方法同前)。 (4)将曲轴摇转360°,使第六缸处于压缩行程上止点位置,可调如下气门,见表
汽车发动机教案配气机构

汽车发动机教案配气机构一、教学目标:1. 了解配气机构的组成及作用2. 掌握配气机构的工作原理3. 能够分析配气机构的故障原因及解决方法4. 培养学生的动手操作能力和团队协作能力二、教学内容:1. 配气机构的组成:气门、气门座、气门导管、凸轮轴、正时链条等2. 配气机构的作用:控制发动机的吸气、压缩、爆发和排气四个过程3. 配气机构的工作原理:通过凸轮轴的转动,控制气门的开启和关闭4. 配气机构的故障原因及解决方法:气门损坏、气门座磨损、气门导管堵塞等,需更换气门、气门座、清理气门导管等5. 配气机构的维护与保养:定期更换机油、检查气门间隙、清洁气门导管等三、教学过程:1. 导入:通过展示汽车发动机工作视频,引导学生关注配气机构的作用和工作原理2. 讲解:详细讲解配气机构的组成、作用和工作原理,结合实际案例分析故障原因及解决方法3. 互动:学生提问,教师解答;学生分组讨论配气机构的维护与保养方法4. 实操:学生分组进行配气机构的拆卸和组装,教师指导并检查四、教学评价:1. 学生能熟练说出配气机构的组成及作用2. 学生能理解配气机构的工作原理,并能分析故障原因及解决方法3. 学生能够正确进行配气机构的拆卸和组装4. 学生能够制定配气机构的维护保养计划五、教学资源:1. 教学PPT2. 汽车发动机模型3. 配气机构零部件4. 工具箱及工具5. 相关视频资料六、教学活动:1. 小组讨论:学生分组讨论配气机构在实际发动机中的作用和重要性。
2. 问题解决:学生分组解决配气机构可能遇到的问题,如气门损坏、气门座磨损等。
3. 角色扮演:学生扮演汽车维修技术人员,模拟配气机构的故障诊断和维修过程。
七、教学拓展:1. 介绍其他类型的配气机构:如顶置凸轮轴、底置凸轮轴等。
2. 比较不同类型配气机构的优缺点。
3. 探讨配气机构在新能源汽车中的应用。
八、教学评估:1. 课堂问答:教师提问,学生回答,评估学生对配气机构知识的掌握。
配气机构的维修ppt课件

整螺钉头部碰击; 2.凸轮磨损过甚,凸轮顶部与挺杆底部接触时有跳跃运动而发出响
声; 3.气门弹簧断裂; 4,气门杆与导管间隙过大; 5.气门间隙调整螺钉的锁紧螺母松动。
若刚好能翻转90°,即为张紧度合适,否 则要重新调整张紧轮,再次复查,直至合 适。 2、正时同步带的更换 3、张紧轮的检修:一般不需要保养,只需 检查是否卡滞,是否有异响,有无磨损和 损伤。
28
三、配气机构故障原因及判断
(一)气门响 响声特征: 1、发动机在高、中、低速时,均发出有节奏的“嗒嗒嗒”金属敲击
修理气门: 若气门杆端部表面磨损,
可用砂轮机磨光或更换, 但不要磨削使气门低于最 小长度。 当气门头部工作锥面起槽、 接触面变宽、烧蚀氧化出 现斑点或凹陷不是很严重 的时候,可在气门光磨机 上进行修磨后继续使用。
8
(三)气门导管的检修 1、检查 着重于气门杆与气门导管之间的配
合间隙检查 测量方法:①用内径百分表测量气
凸轮的最大升程的最大升程的对称平面重 合。 键槽的磨损会引起配气相位的改变,磨损 后,可堆焊重开键槽或在新的位置另开键 槽。
24
(6)凸轮轴轴向间隙 的检查和调整
利用塞尺测量第一轴颈 前端面与止推突缘之间 的间隙即为凸轮轴的轴 向间隙,不同发动机的 轴向间隙的限度均有所 不同。
以丰田5a-FE为例,标准 轴向间隙为:进气: 0.030~0.085mm
(5)凸轮轴裂纹:裂纹和折断比较少见, 主要由于应力集中造成。
19
2、凸轮轴的检修 (1)裂纹检查:利用磁力探伤进行检查,
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
教学内容
配气机构的功用是按发动机的点火顺序和每个气缸的工作过程的要求,定时地开启和关闭各气缸的进、排气门,使可燃混合气及时进入气缸,燃烧后的废气及时排出气缸。
进、排气门实际的开、闭时刻用曲轴转角来表示,称为配气相位。
用曲轴转角的环形图表示配位相位
桑塔纳发动机的配气机构为气门顶置式、凸轮轴顶置式,凸轮轴的传动为齿带式。
配气机构由气门组和气门传动组所组成。
1.气门传动组的检修
气门传动组包括凸轮轴、挺杆、正时齿轮及凸轮轴承等
(1)凸轮轴的检查与维修
①将凸轮轴清洗干净,检查有元裂纹,键槽有无磨损或损坏,严重磨损或有裂纹应更换。
②在车床上用千分表检查凸轮轴的同心度,允许极限为0.01毫米。
③用外径测微器检查轴颈和凸轮高度的磨损情况(标准轴颈为26毫米,凸轮总升程10.0毫米)。
轴颈磨损可采用涂镀方法修复,凸轮高度低于允许值时,应更换凸轮轴。
(2)挺杆的检修
①机械式挺杆在维修中首先检查气门间隙调整垫片和挺杆凹槽的磨损情况,如磨损严重,会影响挺杆的正常工作。
然后检查挺杆与挺杆孔的配合间隙,其正常间隙为0.12毫米。
检查方法是将挺杆提起少许(在挺杆工作行程范围内)摇晃,如果有明显的间隙感觉,则表明挺杆与孔磨损严重,应予修复或更换。
②液压挺杆在维修中首先检查挺杆顶部的磨损情况,如磨损出现沟槽,应更换新品;然后检查挺杆与挺杆孔的配合间隙;再检查柱塞与油缸的配合情况。
柱
塞和油缸是一对精密偶件,其配合间隙不得大于0.005毫米。
间隙过大,挺杆在工作中会从间隙中渗油,影响挺杆的正常工作。
检查时将液压挺杆浸泡在洗油中,推拉柱塞若干次,排出腔内空气。
如果不能把腔内空气排净,可将挺杆分解后再装复。
把排出空气后的液压挺杆放在试验台上,在柱塞上施加196牛(20千克力)的力,使其下滑2毫米左右之后,再测量它下降1毫米的时间。
在20℃的条件下,其标准值为1-65秒/毫米。
如果低于标准值,应更换液压挺杆。
2.气门组的检修
气门组包括气门、气门导管、气门座、气门弹簧、座圈、锁片及挡油封等,如图2-34所示。
1)气门的检修
(1)检查气门杆的弯曲度,如图2-35所示。
指针偏差超过0.05毫米时应进行校正或更换。
(2)进、排气门杆标准直径为7.97毫米,若磨损超过0.05毫米或用手摸有明显阶梯形感觉的,应更换气门。
(3)气门工作面磨损起槽、变宽或烧蚀出现斑点、凹陷时应光磨修理。
光磨时,磨削量尽量小,以延长气门的使用寿命。
气门光磨后,其边缘逐渐变薄,工作中容易变形和烧蚀。
进气门不得小于0.6毫米,排气门不得小于1.1毫米。
否则应更换气门。
2)气门导管的修理首先用精铰刀除去气门导管内积炭,擦净后插入新气门,并将气门提起至气缸盖平面15毫米左右,用千分表检查其摆动量。
进气门磨损极限是其摆动量不超过1.0毫米,排气门不超过1.3毫米。
否则,应更换气门导管。
气门导管的更换方法:用专用工具先将气门导管压出,带有台肩的导管可从燃烧室压出。
然后将新的气门导管外表面涂上机油后,用专用工具从凸轮轴端压入气缸盖。
带台肩的气门导管压人时压力不得超过9800牛(1000千克力),否则
将压坏台肩。
不带台肩的气门导管压入后,露出部分的长度应等于带有台肩的气门导管台肩端的长度。
或者先量出旧导管在压出前露出的长度,压入新导管时,露出长度应等于旧导管露出长度。
气门导管与气门的正常配合间隙为0.02-0.04毫米,如间隙过小,可用气门导管铰刀进行铰削,铰削吃刀量不能过大,并且还要用冷却液冷却,边铰边试,以防铰大。
3)气门座的检修
气门座是单独制成后,再镶嵌到气缸盖上。
气门与气门座需研磨配合,以保证密封。
(1)检查气门座工作面,若磨损变宽超过2.0毫米,或烧蚀出现斑点、凹陷时,应用铰刀铰削或用光磨机修复。
先将烧蚀斑点或凹陷部分铰去,然后用光磨过的气门进行试面,要求座与气门斜面的中下部接触且,宽度为1.2-1.6毫米。
如果气门斜面接触位置偏上,应用30·铰刀进行铰削,使接触面下移;如果气门斜面接触面偏下,可用60度铰刀铰削,使接触面上移,如图2-39所示。
最后用45度铰刀精铰或用细砂布垫在45度铰刀下面进行砂磨,以减小气门座工作面的粗糙度。
桑塔纳发动机进、排气门座的锥度均为45度。
工作面的宽度进气门为2.0毫米,排气门为2.4毫米。
这是因为排气门温度高,接触面宽可增加导热性。
(2)气门座经多次铰削或光磨后,工作面逐渐下陷,影响气门与座的正常配合。
如果气门座工作面低于气门座原,面1.5毫米,应更换气门座圈。
更换方法:用专用工具拉出旧座圈然后测出与座孔有0.075-0.125毫米过盈的新座圈放在液态的氮罐中,在一196℃条件下冷缩15-20秒后压人气缸盖的座孔中,使其在常温下升温。
或者是将气缸盖的座孔用喷灯或气焊枪加热到100℃左右(经验做法:气缸盖加热前,在座孔周围涂上白粉笔粉,加热到白粉变黄时即为100℃左右),然后将座圈迅速冲入,并在空气中冷却。
(3)气门座与气门的配合,要求精度高,密封性好,因此,必须进行研磨。
研磨前,先将气门、气门座和气门导管清洗干净,然后在气门正作面上涂一薄层气门砂,气门杆上涂上机油,使气门在气门座上作往复的旋转运动,并且不断地改变气门与座的相对位置,不要用力过大.也不要上下拍打气门,如图2-40所示。
气门研磨后,应检查其密封情况。
经验做法是在气门工作面上每8毫米左右画一条线,然后将气门放人气门座,将气门下压并转动少许,若画线全部切断为符合要求。
3.气门间隙的检查与调整
发动机配气机构应有正常的气门间隙,以保证发动机的正常工作。
如果间隙过大,会使气的行程减小,引起进气不足或排气不畅,并且会造成不正常的响声;气门间隙过小,会使气门关闭不严,造成漏气,容易烧蚀气门与气门座的工作面。
因此,必须按规定调整好气门间隙。
正常的气门间隙值为:
表6-1气门间隙(冷却液温度在35℃以下)
气门间隙的调整,是在气门完全关闭,气门挺杆落到最低位置时进行的。
调整方法:
(1)逐缸调整法,即转动曲轴至一缸在压缩行程终了时,调整一缸进、排气门,然后转动曲轴,按发动机点火顺序,调整每个缸的进、排气门间隙。
(2)两次调整法,即转动曲轴至一缸处于压缩行程终了时,可调整一缸的进、排气门,二缸进气门,三缸排气门。
然后转动曲轴至四缸压缩行程终了时,再调整四缸进、排气门、三缸进气门,二缸排气门。
4.实训结束,清理工具及场地。
