Python使用ctypes模块调用DLL函数之传递结构体参数
Python使用ctypes模块调用DLL函数之传递结构体
参数
引言
在Python语言中，可以使用ctypes模块调用其它如C++语言编写的动态链接库DLL文件中的函数，在提高软件运行效率的同时，也可以充分利用目前市面上各种第三方的DLL库函数，以扩充Python软件的功能及应用领域，减少重复编写代码、重复造轮子的工作量，这也充分体现了Python语言作为一种胶水语言所特有的优势。
上篇已经讲了传递数值、指针、字符串参数的例子，详细细节请参考：
这次讲一下在Python中使用ctypes模块调用DLL中的库函数传递结构体参数的情况。
同样，操作系统环境是win7 64位，Python使用的版本是python2.7.14，函数约定的调用方式为C调用（cdecl）方式。
例1：简单的结构体传递参数示例
这个例子的功能是打印一个学生的信息，并返回一个指向字
符串的指针。
其中，学生信息定义为一个结构体类型，包括学生的姓名、年龄及分数信息，该函数的声明及结构体定义如下图所示：
函数printStudentInfo的具体C语言实现代码如下：
在Python中的调用方式如下：
从上面的代码中可以看出，对于结构体参数的传递，在Python中需要使用Structure作为基类定义一个与之对应的结构体类Student，在类的_fields中定义结构体中每个成员变量的名称和数据类型。
然后定义结构体类的一个实例对象student，对每个成员变量逐个赋值，以byref传址的方式进行调用就可以了。
例2：复杂结构体传递参数示例
如果一个结构体里面包括了另一个结构体、指针等综合要素，情况就要复杂些了。
对上面的例子改进一下，定义一个People类，里面包含了一个指向Student类型的指针变量和一个整形变量，在这个结构体中存储多个学生的信息及学生的总数信息。
设计一个函数getPeopleInfo获取每个学生的信息，并返回所有学生的个数，该函数的声明及结构体定义如下图所示：
函数getPeopleInfo的具体C语言实现代码如下：
在Python中的调用方式如下：
在上面的代码中，第43行定义了一个指向Student结构体的指针变量。
第48行调用该函数并打印返回值，第49-50行，分别打印两个学生的具体信息。
完整的测试代码
完整的测试代码如下图所示：
运行结果如下图所示：
在上图中，第1行输出的是函数printStudentInfo内部的打印信息。

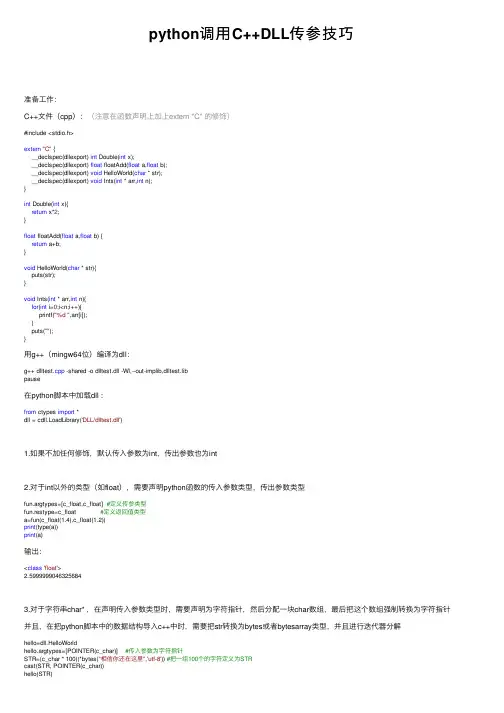

python调用C++DLL传参技巧
python调⽤C++DLL传参技巧准备⼯作：C++⽂件（cpp）：（注意在函数声明上加上extern "C" 的修饰）#include <stdio.h>extern"C" {__declspec(dllexport) int Double(int x);__declspec(dllexport) float floatAdd(float a,float b);__declspec(dllexport) void HelloWorld(char * str);__declspec(dllexport) void Ints(int * arr,int n);}int Double(int x){return x*2;}float floatAdd(float a,float b) {return a+b;}void HelloWorld(char * str){puts(str);}void Ints(int * arr,int n){for(int i=0;i<n;i++){printf("%d ",arr[i]);}puts("");}⽤g++（mingw64位）编译为dll：g++ dlltest.cpp -shared -o dlltest.dll -Wl,--out-implib,dlltest.libpause在python脚本中加载dll :from ctypes import *dll = cdll.LoadLibrary('DLL/dlltest.dll')1.如果不加任何修饰，默认传⼊参数为int，传出参数也为int2.对于int以外的类型（如float），需要声明python函数的传⼊参数类型，传出参数类型fun.argtypes=[c_float,c_float] #定义传参类型fun.restype=c_float #定义返回值类型a=fun(c_float(1.4),c_float(1.2))print(type(a))print(a)输出：<class'float'>2.59999990463256843.对于字符串char* ，在声明传⼊参数类型时，需要声明为字符指针，然后分配⼀块char数组，最后把这个数组强制转换为字符指针并且，在把python脚本中的数据结构导⼊c++中时，需要把str转换为bytes或者bytesarray类型，并且进⾏迭代器分解hello=dll.HelloWorldhello.argtypes=[POINTER(c_char)] #传⼊参数为字符指针STR=(c_char * 100)(*bytes("相信你还在这⾥",'utf-8')) #把⼀组100个的字符定义为STRcast(STR, POINTER(c_char))hello(STR)输出：相信你还在这⾥4.对于其他数据类型的数组，（例如int*），操作相似：Ints=dll.IntsInts.argtypes=[POINTER(c_int),c_int]INT=(c_int * 100)(*[1,2,3]) #把列表传⼊变长参数args*中cast(INT, POINTER(c_int))Ints(INT,c_int(3))输出：1 2 35.对于返回值为数组的情况，可以直接使⽤索引去访问，但是下标操作[]不是从迭代器中取对象，⽽是地址偏移：def fillHoleCpp(im):dll = cdll.LoadLibrary("bfs.dll")bfs=dll.bfsbfs.argtypes = [POINTER(c_int),c_int]bfs.restype = POINTER(c_int)a = np.asarray(range(16), dtype=np.int32).reshape([4, 4])if not a.flags['C_CONTIGUOUS']:a = np.ascontiguous(a, dtype=a.dtype) # 如果不是C连续的内存，必须强制转换IMG = cast(a.ctypes.data, POINTER(c_int)) # 转换为ctypes，这⾥转换后的可以直接利⽤ctycast(IMG, POINTER(c_int))length=a.sizeans=bfs(IMG,c_int(length))print(type(ans))for i in range(0,length):print(ans[i],end='')。

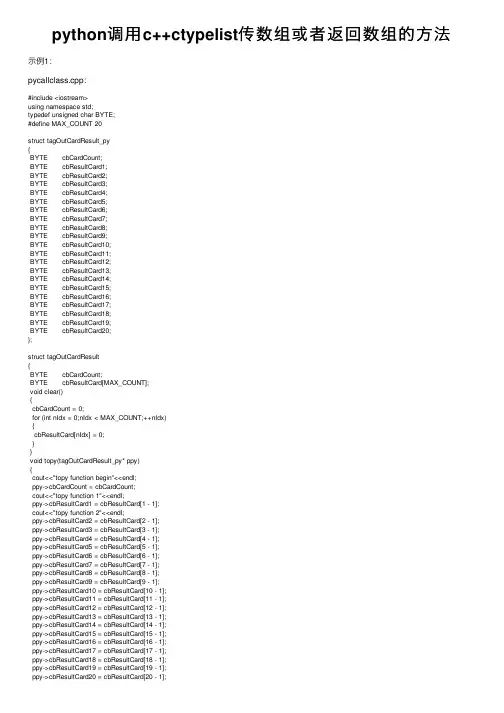

python调用c++ctypelist传数组或者返回数组的方法
