建筑消防课程设计报告书
建筑消防设计报告范本
建筑消防设计报告范本一、项目概况我们的建筑项目是位于某市中心的商业大厦，总占地面积为10000平方米，高度为30层。
该商业大厦设计为多功能建筑，包括酒店、办公室、商场以及会议中心等。
在进行消防设计时，我们将综合考虑该建筑的用途及特点，并确保其满足相关的消防安全标准。
二、火灾风险评估在进行消防设计前，我们进行了全面的火灾风险评估。
根据项目的功能和特点，我们识别出以下潜在的火灾风险：电器设备故障、人员疏散困难、高楼层建筑的火灾扑救困难等。
针对这些风险，我们制定了相应的防火措施和紧急预案，以确保建筑及其使用者的安全。
三、消防系统规划1. 消防供水系统根据消防安全标准，我们为该建筑设计了消防供水系统。
该系统将包括消防水箱、消防水泵、室内消火栓和喷淋系统。
消防水箱的容量将满足大楼的消防用水需求，并确保消防水源的稳定性。
消防水泵将负责将水从水箱供应到室内消火栓和喷淋系统。
2. 疏散通道设计为了保证人员在火灾发生时能够快速、有序地疏散，我们在设计中考虑了疏散通道的布置。
我们将设置足够数量的宽敞疏散楼梯和疏散走廊，并确保其符合相关的消防安全标准。
此外，我们还将为每个楼层设立疏散示意图，以便人员在发生火灾时能够迅速找到最近的疏散通道。
3. 火灾报警系统为了及时探测和报警火灾，我们将在整个建筑内设置火灾报警系统。
该系统将包括火灾探测器、报警控制面板和声光报警装置。
火灾探测器将感知火灾烟雾、温度或者火焰信号，并将信号传递到报警控制面板。
报警控制面板将及时发出声光报警信号，以提醒人员采取相应的疏散和扑救措施。
四、消防设施布局在消防设施布局方面，我们将确保每个楼层都配备了足够数量的消防器材和设施。
室内消火栓、灭火器和喷淋系统将分布在各个楼层的重要位置，以便人员在火灾发生时能够及时使用。
此外，我们还将为每个楼层设置消防安全标识，以提醒人员注意消防器材的位置和使用方法。
五、消防演练与培训为了确保建筑内的人员能够有效应对火灾事件，我们将定期组织消防演练和培训活动。
消防工程课程设计报告
消防工程课程设计报告消防工程施工案一、工程概况本工程位于桂平市凤凰新区开发区，建筑结构为框架结构，共八层，其中地下室一层，地上七层，建筑面积为7140㎡。
消防工程主要包括:消火栓系统、自动喷淋系统、自动报警系统、防排烟系统。
二、施工准备工作（1）消防工程施工前，必须协助建设单位进行消防设施的设计审核，未经设计审核或设计审核不合格不得擅自施工。
（2）所选用的材料必须在消防部门经过登记并具有消防部门发放的准销证。
（3）认真阅读施工图纸，对设计有疑问的地要迅速与设计单位、消防部门、监理单位联系，确保消防工程符合规要求。
（4）施工中原则上遵循“电让水，水让风，风让设备”的顺序施工。
三、消火栓系统1．消防给水管道安装1. 施工程序:施工顺序是：先地上后地下，先干线和主管，后支线或支管，每道工序施工完毕后邀请业主、监理工程师进行检评、隐蔽。
然后进行下一道工序的施工。
2.主要施工法2．1预留预埋（1）预留预埋是给排水专业在主体施工中的工作重点，它主要包括屋面水箱防水套管、穿墙、穿梁钢套管，管道穿楼板洞及预埋件等。
预留预埋准确与否对整个工程至关重要。
它将直接影响给管道安装的顺利进行。
（2）施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。
（3）所有出外墙和过楼板管道先预留钢套管，立管预留洞上下应竖直，预留洞应比相应水管径大1.5倍。
（4）隐蔽预埋的管道，试压合格并经监理验收后才可隐蔽。
（5）所有预留预埋都须进行二次复核。
2．2套管安装（1）刚性套管安装：主体结构钢筋绑扎好后,按照给排水施工图标高几尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。
（2）穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。
建筑消防课程设计
建筑消防课程设计一、课程目标知识目标：1. 学生能够理解建筑消防的基本知识，掌握消防设施的原理与作用。
2. 学生能够掌握火灾发生的原因、发展过程及灭火原理。
3. 学生能够了解我国消防法律法规及建筑消防标准。
技能目标：1. 学生能够运用所学知识，分析建筑物消防安全隐患，并提出改进措施。
2. 学生能够正确操作常见消防设施，如灭火器、消火栓等。
3. 学生能够制定并执行简单的火灾应急逃生计划。
情感态度价值观目标：1. 学生能够认识到消防工作的重要性，增强消防安全意识。
2. 学生能够树立正确的消防安全观念，自觉遵守消防法律法规。
3. 学生能够关爱生命，珍惜自己和他人的安全，培养团结协作、勇敢担当的品质。
课程性质：本课程为实用技能类课程，结合理论知识与实践操作，提高学生的建筑消防素养。
学生特点：初中年级学生，具有一定的理解能力和动手能力，好奇心强，善于合作。
教学要求：结合课程内容，采用讲授、演示、实践等多种教学方法，激发学生学习兴趣，提高学生的实际操作能力。
将目标分解为具体的学习成果，以便于后续的教学设计和评估。
二、教学内容1. 理论知识：- 火灾的发生与蔓延：火灾原因、火灾发展过程、火灾蔓延的影响因素。
- 消防设施及原理：灭火器、消火栓、消防水炮、疏散指示标志等常见消防设施的工作原理及使用方法。
- 消防法律法规及标准：我国消防法律法规、建筑消防标准、消防安全管理制度。
2. 实践操作：- 消防设施操作：学生分组进行灭火器、消火栓等消防设施的操作练习。
- 火灾应急逃生演练：组织学生进行火灾应急逃生演练，培养逃生自救能力。
3. 教学大纲安排：- 第一课时：火灾的发生与蔓延、消防设施及原理。
- 第二课时：消防法律法规及标准、消防设施操作。
- 第三课时：火灾应急逃生演练。
教材章节及内容：- 第一章：火灾的基本知识，包括火灾原因、蔓延等。
- 第二章：消防设施与器材，介绍各种消防设施的工作原理及使用方法。
- 第三章：消防法律法规及标准，阐述相关法律法规及标准要求。

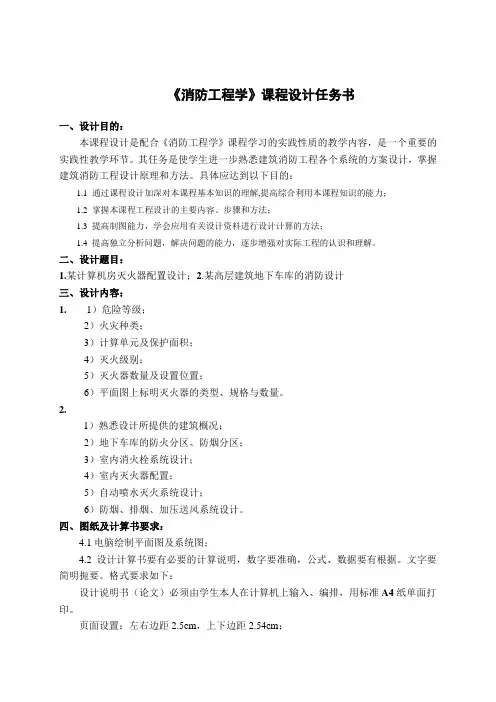

建筑消防课程设计任务书
《消防工程学》课程设计任务书一、设计目的：本课程设计是配合《消防工程学》课程学习的实践性质的教学内容，是一个重要的实践性教学环节。
其任务是使学生进一步熟悉建筑消防工程各个系统的方案设计，掌握建筑消防工程设计原理和方法。
具体应达到以下目的：1.1 通过课程设计加深对本课程基本知识的理解,提高综合利用本课程知识的能力；1.2 掌握本课程工程设计的主要内容、步骤和方法；1.3 提高制图能力，学会应用有关设计资料进行设计计算的方法；1.4 提高独立分析问题，解决问题的能力，逐步增强对实际工程的认识和理解。
二、设计题目：1.某计算机房灭火器配置设计；2.某高层建筑地下车库的消防设计三、设计内容：1. 1）危险等级；2）火灾种类；3）计算单元及保护面积；4）灭火级别；5）灭火器数量及设置位置；6）平面图上标明灭火器的类型、规格与数量。
2.1）熟悉设计所提供的建筑概况；2）地下车库的防火分区、防烟分区；3）室内消火栓系统设计；4）室内灭火器配置；5）自动喷水灭火系统设计；6）防烟、排烟、加压送风系统设计。
四、图纸及计算书要求：4.1电脑绘制平面图及系统图；4.2设计计算书要有必要的计算说明，数字要准确，公式、数据要有根据。
文字要简明扼要。
格式要求如下：设计说明书（论文）必须由学生本人在计算机上输入、编排，用标准A4纸单面打印。
页面设置：左右边距2.5cm，上下边距2.54cm；页眉：1.5cm页脚：1.75cm字体：正文全部宋体小四；标题宋体小二加粗；小标题宋体小四加粗；行距：固定值20。
页码：居中、小五、底部。
标题“目录”三号、黑体、居中。
目录中应包括论文中全部章节的标题及页码，含：参考文献附录目录中各章题序及标题用小四号黑体，其余用小四号宋体。
设计说明书（论文）正文分章、节撰写，每章应另起一页。
各章标题要突出重点、简明扼要。
字数一般在15字以内，不得使用标点符号。
标题中尽量不使用英文缩写，对于必须采用的，应使用本行业的通用缩写词。
建筑消防课程设计
某市医院综合大楼……第九层消防设计建筑消防设计说明书第一章总论一、工程概况某市医院新院建设工程基地位于滨河大道和梅山北路的新区，北临主干道梅山北路，交通十分方便。
该医院综合大楼工程总用地面积32139平方米，其中建设用地26788平方米，总建筑面积32438平方米。
床位数280床，门诊量约1000人/日。
建成后的综合大楼将通过现代化的建筑，人性化的服务、园林化的环境、信息化的管理，为病患创造良好的就医环境。
综合大楼为高层建筑，地下一层，地上十四层（不包括设备层）。
裙房为三层，布置在主楼的北侧，屋面防水等级为二级。
总建筑面积22088平方米，其中地上建筑面积20902平方米，地下建筑面积1186平方米。
建筑占地面积2525平方米，建筑高度64.50米（室外地面至电梯机房女儿墙顶），床位数280床。
根据建筑物的使用性质按《高层民用建筑设计规范》第3.0.1条确定建筑功能分类，本设计中建筑—医院，属于一类公共建筑。
该建筑物设有中央空调系统，根据建筑物的使用性质按《高规》第3.0.4条确定其耐火等级为一级。
组成该建筑的构件有墙、柱、梁、楼板、疏散楼梯、屋顶承重构件和吊顶等。
所有构件的燃烧性能均为不燃烧体，墙的耐火极限最大，吊顶的耐火极限最小为0.25h。
构件的防火保护措施有防火涂料和混凝土保护等。
二、技术经济指标总用地面积 32139㎡（建设用地：26788平方米；代征道路用地：5351平方米）建筑占地面积 4555㎡其中：新建综合大楼建筑占地面积 2525㎡二期拟建医技楼建筑占地面积 1680㎡二期拟建辅助用房建筑占地面积： 350㎡总建筑面积 32438㎡（地上建筑面积：31252㎡地下建筑面积： 1186㎡）其中：新建综合大楼建筑面积： 22088㎡（地上建筑面积：20902 ㎡地下建筑面积： 1186㎡）二期拟建医技楼建筑面积： 10000㎡二期拟建辅助用房建筑面积： 350㎡新建综合大楼层数：地下一层,地上十四层新建综合大楼总高度：64.50m（室外地面至电梯机房女儿墙顶）新建综合大楼床位数： 280床(包括ICU 3床，NICU 14床)建筑密度 17%容积率 1.17绿地率 35%机动车停车位 80辆（地面）非机动车停车位 500辆（地面）三、设计范围某市医院综合大楼9层消防设计四、设计内容建筑总平面布局防火设计（必选）、平面布置防火设计（必选）、建筑耐火设计（必选）、安全疏散设计、室外消防给水系统设计、室内消火栓给水系统设计。
建筑消防课程设计
建筑消防课程设计LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】《建筑消防技术》课程设计摘要本次设计为长春市服装加工厂建筑消防工程设计及计算。
工程地点为吉林省长春市。
工程概况：占地面积约为1250m2。
有地下室，地上部分共有5层，层高为，建筑高度为21m。
室内外高差为.地下室内有水泵房。
该建筑防火等级属于中危险级Ⅰ级，设计内容包括消火栓系统，自动喷洒系统。
室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。
在火灾发生时能及时有效的灭火。
本设计中消火栓给水管网呈环状布置，各消火栓箱内设消防水泵启动电钮，能直接启动消防泵。
室外设地下式水泵结合器，保证消防安全可靠。
并进行消火栓系统的水力计算及水泵的选型。
自动喷水灭火系统，是在火灾发生的情况下，能自动开启喷头喷水灭火，以保障人身和财产安全的一种灭火系统。
本设计中每层楼设闭式自动喷水系统。
自动喷水灭火系统的管道成枝状管网布置。
自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
并进行自动喷水系统的水力计算及水泵的选型。
关键词：建筑消防消火栓自动喷水设计目录第一章工程概况本次设计为长春市服装加工厂建筑消防工程设计及计算。
工程地点为吉林省长春市。
夏季最高温度为38℃，冬季冻土厚度为。
本工程占地面积约为1250m2。
有地下室，地上部分共有5层，层高为，建筑高度为21m，室内外高差为。
地下室内有水泵房。
该建筑防火等级属于中危险级Ⅰ级，设计内容包括消火栓系统，自动喷洒系统。
城市给水管网管径为200 mm，管顶埋深 m，城市可靠供水压力50Kpa。
电源、城市可提供一路独立电源。
室内消火栓给水系统一般由水源、室内消火栓给水管网、室内消火栓、系统附件、屋顶水箱及稳压设备组成。
自动喷水灭火系统是指由洒水喷头、报警阀组、水流报警装置等组件以及管道、供水设施组成的自动灭火系统。
自动喷水灭火系统是一种在火灾发生时，能自动打开喷头喷水灭火并同时发出火灾信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。
建筑消防系统课程设计
建筑消防系统课程设计一、课程设计目的本课程设计旨在让学生通过对建筑消防系统基础知识的学习，能够掌握建筑消防系统的设计原则、组成和常见问题解决方法，充分了解国家建筑消防相关法律法规及其它标准，具备应对火灾事故的预防意识、逃生意识和应急处置能力，为以后从事相关工作提供参考和指导。
二、课程设计内容1. 建筑消防系统概述（1）建筑消防系统定义建筑消防系统是指为构筑物提供水、电、气、热等灭火和防火措施的一套设施，其主要包括消防水源、消防给水系统、自动火警报警系统、消防供电系统、消防通道和安全疏散系统等。
（2）建筑消防系统的作用建筑消防系统主要起到预防火灾、控制火灾、消除火灾的作用，是对建筑物火灾危害进行控制的一种重要方式。
（3）建筑消防系统设施分类建筑消防系统设施一般可以分为主管部门规定的必备设施和非必要设施，必备设施包括消防源、配合设施、报警控制设施以及扑火设备。
2. 建筑消防系统组成（1）水源与给水管网建筑物的火灾燃烧时，大量的热量和烟气会向四周膨胀，建筑消防系统应当设有充足的消防水源和供水管网，以保证火灾扑灭效果。
（2）火灾自动报警系统火灾自动报警系统是建筑消防系统的重要组成部分，通过对火灾的快速、准确检测，能够及时发出报警信号并予以处理。
（3）消防给水系统消防给水系统是建筑消防系统的重要组成部分，主要用于向火场灭火和补给各种消防设施所需的水源。
（4）防排烟系统防排烟系统可以有效地将火灾烟气排出建筑内部并降低温度，减轻火灾所造成的影响。
（5）电气火灾自动报警系统电气火灾自动报警系统是消防系统的一部分，主要用于检测电气火灾，并通过相应的信号将火灾信息传递给消防或管理部门。
（6）消防设备消防设备包括灭火器、消防水枪、消防栓、消火栓等，是建筑消防系统常用的灭火装备。
3. 建筑消防系统常见问题解决方法（1）火灾扩散控制火灾扩散控制是建筑消防系统中最为重要的一环，正确的扩散控制可以使火灾的破坏降至最低。
（2）疏散逃生措施疏散逃生措施是应对火灾的最后一道防线，必要时可以通过引导人员及时从危险区域撤离，减轻火灾所造成的影响。
建筑工程消防速成课程设计
建筑工程消防速成课程设计前言消防工程在建筑工程中起着至关重要的作用，它预防和控制火灾的发生，确保人员和财产的安全。
因此，在建筑工程中，消防工程必不可少。
针对当前建筑工程中广泛存在的消防安全问题，为了提高建筑工程消防知识的应用水平，特开设本次速成课程。
一、学习目标1.掌握火灾形成的基本条件和火场安全疏散的知识；2.掌握家庭灭火器的使用方法；3.掌握逃生应急行动的方法和步骤。
二、课程内容1.火灾基础知识–火灾的基本条件–火场物质的燃烧方式–火势的危害程度和发展特点2.灭火器使用方法–灭火器的种类及使用范围–家庭灭火器的使用方法3.逃生应急行动–灾害逃生基本原则–疏散预案的制定与执行–应急疏散演练的实施三、课程设计1. 火灾基础知识课程安排1.火灾的基本条件（20分钟）–火源–可燃物质–氧气2.火场物质的燃烧方式（20分钟）–明火燃烧–雾气燃烧–微粒燃烧3.火势的危害程度和发展特点（20分钟）–火场的三种特性–火势的危害程度教学方法讲授、问答、案例分析。
教学目标评价学生能够理解火灾的基本条件、物质的燃烧方式、火势的危害程度和发展特点，知道火灾的形成原因，进而提升消防安全意识。
2. 灭火器使用方法课程安排1.灭火器的种类及使用范围（20分钟）–干粉灭火器–CO2灭火器–泡沫灭火器2.家庭灭火器的使用方法（20分钟）–灭火器的使用规程–灭火器的操作方法教学方法演示、讲授、问答。
教学目标评价学生能够掌握灭火器的种类和使用范围，了解家庭灭火器的使用方法，进而在火灾发生时能够利用家庭灭火器进行有效的灭火救援，提高安全救援能力。
3. 逃生应急行动课程安排1.灾害逃生基本原则（20分钟）–事故发生时的马上逃离原则–逃离原则中的步法和标志性物品2.疏散预案的制定与执行（20分钟）–疏散预案的重要性–疏散预案制定的程序和实施的方法3.应急疏散演练的实施（20分钟）–应急疏散演练的作用和意义–应急疏散演练的实施方式和五秒钟内疏散的训练教学方法演示、讲授、问答。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑消防技术》课程设计摘要本次设计为市服装加工厂建筑消防工程设计及计算。
工程地点为省市。
工程概况：占地面积约为1250m2。
有地下室，地上部分共有5层，层高为4.2m，建筑高度为21m。
室外高差为0.45m.地下室有水泵房。
该建筑防火等级属于中危险级Ⅰ级，设计容包括消火栓系统，自动喷洒系统。
室消火栓系统由水枪、水龙带、消火栓、消防管道等组成。
在火灾发生时能及时有效的灭火。
本设计中消火栓给水管网呈环状布置，各消火栓箱设消防水泵启动电钮，能直接启动消防泵。
室外设地下式水泵结合器，保证消防安全可靠。
并进行消火栓系统的水力计算及水泵的选型。
自动喷水灭火系统，是在火灾发生的情况下，能自动开启喷头喷水灭火，以保障人身和财产安全的一种灭火系统。
本设计中每层楼设闭式自动喷水系统。
自动喷水灭火系统的管道成枝状管网布置。
自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
并进行自动喷水系统的水力计算及水泵的选型。
关键词：建筑消防消火栓自动喷水设计目录第一章工程概况 (3)第二章消火栓系统设计 (4)2.1 消火栓系统方案设计 (4)2.1.1 消火栓的选用 (4)2.1.2 管材的选择 (4)2.1.3 消火栓系统的布置 (4)2.1.4 消火栓的保护半径 (5)2.2 消火栓系统水力计算及水泵选用 (5)2.2.1 水力计算 (5)2.2.2 水泵选用 (7)2.3 消火栓系统水泵接合器选用 (8)第三章自动喷水灭火系统设计 (9)3.1 自动喷水灭火系统的选择 (9)3.2 管道的布置 (9)3.3 喷头的选择与布置 (9)3.4 自动喷水灭火系统的水利计算及水泵的选用 (10)3.4.1 水力计算 (10)3.4.2 水泵的选用 (13)3.3 自动喷水灭火系统水泵接合器选用 (13)第四章消防水箱、稳压泵的设计 (14)4.1 消防水池水量计算 (14)4.2 消防水箱的选择 (14)4.3 消火栓系统稳压泵的计算 (14)4.3 自动喷水灭火系统稳压泵的计算 (15)4.4 消火栓系统及自动喷水灭火系统气压水罐计算 (15)参考文献 (16)第一章工程概况本次设计为市服装加工厂建筑消防工程设计及计算。
工程地点为省市。
夏季最高温度为38℃，冬季冻土厚度为1.7m。
本工程占地面积约为1250m2。
有地下室，地上部分共有5层，层高为4.2m，建筑高度为21m，室外高差为0.45m。
地下室有水泵房。
该建筑防火等级属于中危险级Ⅰ级，设计容包括消火栓系统，自动喷洒系统。
城市给水管网管径为200 mm，管顶埋深-1.800 m，城市可靠供水压力50Kpa。
电源、城市可提供一路独立电源。
室消火栓给水系统一般由水源、室消火栓给水管网、室消火栓、系统附件、屋顶水箱及稳压设备组成。
自动喷水灭火系统是指由洒水喷头、报警阀组、水流报警装置等组件以及管道、供水设施组成的自动灭火系统。
自动喷水灭火系统是一种在火灾发生时，能自动打开喷头喷水灭火并同时发出火灾信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。
第二章消火栓系统设计2.1 消火栓系统方案设计2.1.1 消火栓的选用消火栓系统由消火栓给水泵、消火栓、消防管道、水泵接合器组成。
室消火栓给水管网布置为环状，与临时高压给水系统相连。
当其中一条进水管发生故障时，另一条仍能供给系统所需用水量。
该厂房火灾危险性为丙类，且体积大于5000m3。
根据《消防给水及消火栓系统技术规GB50974-2014》，室消火栓消防用水量为20L/s，每根竖管最小流量为15L/s，同时使用消防水枪数为4支。
室消火栓水枪的充实水柱不应小于10m，取10m。
消火栓口径应为65m，水枪口径应为19m。
消防水龙带长度为25m，为衬胶水带，直径65 mm，长25 m。
室消火栓应设在明显易于取用的地点，栓口离地面高度宜为 1.1m，其出水方向宜与设置消火栓的墙面相垂直。
2.1.2 管材的选择消火栓管道安装要求与生活给水管基本相同，管材采用热镀锌钢管。
连接方式为沟槽连接。
消火栓立管管径为DN125mm，消火栓口径为DN65 mm。
2.1.3 消火栓系统的布置室消火栓给水管网布置为环状，与临时高压给水系统相连。
每层设4套消火栓，地下一层设1套消火栓，顶层水箱间设1套试验用消火栓。
底层换装管网与水泵接合器和给水泵相连，顶层换装管网与水箱相连。
2.1.4 消火栓的保护半径消火栓保护半径按下式计算：式中 L ——水带长度，m ，应乘以折减系数0.8，水带长度为25m ； S k ——水枪充实水柱长度，m ，为10m 。
在消火栓平面布置时，结合建筑平面图，建筑防火分区，分别以27m 为消火栓保护半径，室消火栓应设在明显易于取用的地点。
2.2 消火栓系统水力计算及水泵选用2.2.1 水力计算(1)水带阻力损失本设计中，19mm 的水枪配65mm 的水带，衬胶水带阻力较小，室消火栓水带多为衬胶的。
本设计中亦选择衬胶水带。
水带水头损失为：式中 d H ——消防水带阻力损失，mH 2Od A ——水带阻力系数，查表得d A =0.00172 d L ——水带有效长度，mxh q ——水枪喷嘴出流量, L/s ，查表得xh q =4.6 L/s (2)消火栓口所需水压Xh H式中 xh H ——消火栓口的水压，mH 2O ；q H ——水枪喷嘴处水压，mH 2O ，查表得q H =13.5 mH 2OdH——水带的水头损失，mH2O；skH——消火栓栓口水头损失，mH2O，宜取2mH2O(3)消火栓系统水力计算消火栓水力计算管段划分如下图2-1所示。
1~2管段：沿程水头损失：式中h1——沿程水头损失，MPa；i——管道单位长度的水头损失，MPa/m；L——管道长度，m，1~2段为4.2m；d j——管道的计算径，m，取值应按管径减1mm确定，该段为124mm；v——管水的平均流速，m/s，该段为0.41m/s。
局部水头损失：局部水头损失为沿程水头损失的20%。
其余管段计算见下表2-1。
表2-1 消火栓系统水力计算管段流量Q/L/s管长L/m管径DN/mm流速v/m/si沿程水头损失h1/m局部水头损失h2/m水头损失h/m1~2 5 4.2 125 0.41 0.000028 0.011633 0.002327 0.013960 2~3 10 4.2 125 0.83 0.000111 0.046533 0.009307 0.055839 3~4 15 7.4 125 1.24 0.000249 0.184469 0.036894 0.221363 4~5 15 20.7 125 1.24 0.000249 0.516015 0.103203 0.619218 5~6 20 77.8 125 1.66 0.000443 3.447856 0.689571 4.137427 6~7 20 9 125 1.66 0.000443 0.398852 0.079770 0.4786238~9 20 2.7 200 0.64 0.000036 0.009753 0.001951 0.011704 9~10 41.28 10.8 200 1.330.0001540.1661980.0332400.199438合计 4.7813100.956262 5.737572消火栓系统总水头损失为：式中——管道沿程和局部的水头损失累计值，mH2O；Z——高差，m,为16.2m；P0——最不利点出灭火设备的工作压力，mH2O。
图2-1 消火栓系统水力计算分段2.2.2 水泵选用水泵的安全系数取1.1。
水泵扬程为：水泵流量为：式中Q——自动喷水灭火系统所需水量，L/s，为20L/s。
消防泵的选用见下表2-1.表2-1 消防水泵的选择型号流量L/s扬程m转速r/min轴功率kW汽蚀余量m 100-65-200A 26 44 2980 16 3.92.3 消火栓系统水泵接合器选用消火栓系统水泵接合器采用地下式水泵接合器。
消火栓系统水量为20L/s，故水泵接合器水量选10L/s，型号为SQX-100-A。
采用水泵接合器2套。
地下管道应采取防腐措施。
第三章自动喷水灭火系统设计3.1 自动喷水灭火系统的选择自动喷水灭火系统特指由洒水喷头、报警阀组、水流报警装置等组件，以及管道、供水设施组成的自动灭火系统。
自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。
设计中自动喷灭火系统选用标准喷头K=80，水流指示器采用ZSJZ型，信号阀采用AXD71-16型，报警装置采用ZSFZx100型湿式自动喷水报警阀成套安装。
喷头安装高度与吊顶平齐，其工作压力0.1MPa。
3.2 管道的布置自动喷水灭火系统报警阀后的管道布置成枝状管网，以减少管径节约投资，同时方便施工与维修。
但每根配水支管或配水管的直径不宜小于25毫米。
管道均采用热镀锌钢管，直径小于等于50mm的管道采用丝接，直径大于50mm 的管道采用沟槽连接。
报警阀前采用壁不防腐钢管时，可焊接连接。
设置吊架和支架位置以不妨碍喷头喷水为原则，吊架距喷头的距离应大于0.3 m，距末端喷头的距离小于0.7 m。
配水管道的工作压力不大于1.2 MPa，并不设置其它用水设施。
配水管入口处压力不大于0.4 MPa3.3 喷头的选择与布置本设计选用标准玻璃球喷头，其动作温度为68℃，公称直径为15mm，K=80。
该建筑的火灾危险等级为中危险I级，设计喷水强度为6L/(min·m2),设计作用面积为160 m2，最不利喷头工作压力为10mH2O。
喷头采用正方形布置，间距为3.0m。
离墙的距离为1.5m和1.7m。
满足AB≤12.5m2，2.4m≤A≤4m，0.6m≤l≤1.8m的要求，且布置均匀。
每个喷头的喷水量为：式中：q——喷头出水流量，L/s；p——喷头工作压力，MPa,取0.1 MPa；K——喷头流量系数，标准喷头K=80。
作用面积的流量为：式中：Q——系统设计流量，L/s；q——喷头出水流量，L/s；n——最不利点处作用面积的喷头个数，为16个。
3.4 自动喷水灭火系统的水利计算及水泵的选用3.4.1 水力计算自动喷水灭火系统的管道分段如图3-1、图3-2所示。
1~2管段：沿程水头损失：式中h1——沿程水头损失，MPa；i——管道单位长度的水头损失，MPa/m；L——管道长度，m，1~2段为3m；d j——管道的计算径，m，取值应按管径减1mm确定，该段为24mm；v——管水的平均流速，m/s，该段为2.94m/s。
