漏电流
漏电流原理
漏电流原理一、漏电流的基本概念1. 定义漏电流是指在电器设备的绝缘系统中，由于绝缘性能不完全理想，存在着从带电部分通过绝缘材料到非带电部分（如接地部分或其他低电位部分）的微小电流。
它是衡量绝缘性能好坏的一个重要指标。
2. 产生的根本原因在理想的绝缘材料中，电子被紧紧束缚在原子或分子结构内，无法自由移动形成电流。
实际的绝缘材料存在一些缺陷。
例如，绝缘材料内部可能存在杂质、微小的空隙或者受到外界因素（如温度、湿度、机械应力等）影响而产生的结构变化。
这些因素会导致绝缘材料内部存在微弱的导电通道或者使电子的束缚能力减弱，从而允许少量的电流通过，这就是漏电流产生的根本原因。
二、漏电流的分类1. 电容性漏电流在具有电容特性的绝缘结构中会产生电容性漏电流。
例如，在两根导线之间或者导线与接地屏蔽层之间存在着分布电容。
当在导线上施加电压时，根据电容的充电原理，电荷会在电容的两极板（这里可以类比为绝缘结构的两侧）上积累。
由于绝缘材料并非理想的绝缘体，存在一定的电导率，所以在电容充电和维持电压的过程中，会有少量电荷通过绝缘材料缓慢移动，形成电容性漏电流。
其大小与电压、电容值以及绝缘材料的介电常数等因素有关。
根据公式（对于交流情况，为电流，为电容，为电压），在直流情况下，电容充电完成后，电流会趋近于零，但由于绝缘材料的漏电特性，仍会存在一个稳定的微小电流。
影响因素电容的大小：电容越大，在相同电压变化率下，电容性漏电流越大。
电容大小与电极面积、电极间距离以及绝缘材料的介电常数有关。
例如，电极面积增大或者电极间距离减小都会使电容增大，从而可能导致电容性漏电流增大。
电压：电压越高，电容性漏电流越大。
这是因为更高的电压会促使更多的电荷在电容两极板上积累和移动。
绝缘材料的介电常数：介电常数不同的绝缘材料会影响电容的大小，进而影响电容性漏电流。
2. 电阻性漏电流当绝缘材料存在一定的电阻特性时会产生电阻性漏电流。
绝缘材料内部的杂质、晶格缺陷等因素会使绝缘材料具有一定的电阻率。

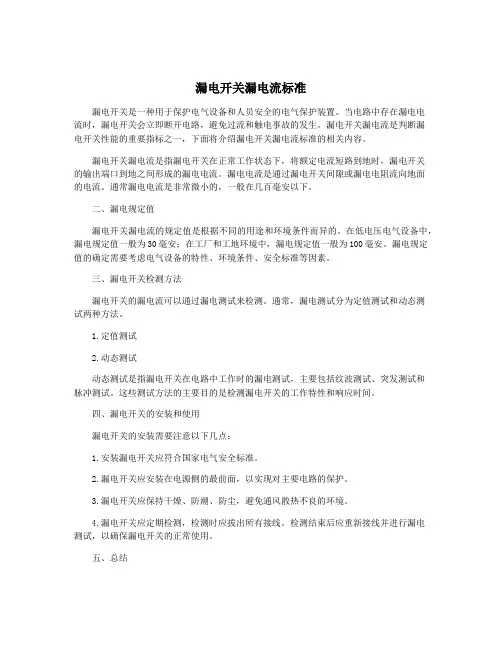

漏电开关漏电流标准
漏电开关漏电流标准漏电开关是一种用于保护电气设备和人员安全的电气保护装置。
当电路中存在漏电电流时，漏电开关会立即断开电路，避免过流和触电事故的发生。
漏电开关漏电流是判断漏电开关性能的重要指标之一，下面将介绍漏电开关漏电流标准的相关内容。
漏电开关漏电流是指漏电开关在正常工作状态下，将额定电流短路到地时，漏电开关的输出端口到地之间形成的漏电电流。
漏电电流是通过漏电开关间隙或漏电电阻流向地面的电流。
通常漏电电流是非常微小的，一般在几百毫安以下。
二、漏电规定值漏电开关漏电流的规定值是根据不同的用途和环境条件而异的。
在低电压电气设备中，漏电规定值一般为30毫安；在工厂和工地环境中，漏电规定值一般为100毫安。
漏电规定值的确定需要考虑电气设备的特性、环境条件、安全标准等因素。
三、漏电开关检测方法漏电开关的漏电流可以通过漏电测试来检测。
通常，漏电测试分为定值测试和动态测试两种方法。
1.定值测试2.动态测试动态测试是指漏电开关在电路中工作时的漏电测试，主要包括纹波测试、突发测试和脉冲测试。
这些测试方法的主要目的是检测漏电开关的工作特性和响应时间。
四、漏电开关的安装和使用漏电开关的安装需要注意以下几点：1.安装漏电开关应符合国家电气安全标准。
2.漏电开关应安装在电源侧的最前面，以实现对主要电路的保护。
3.漏电开关应保持干燥、防潮、防尘，避免通风散热不良的环境。
4.漏电开关应定期检测，检测时应拔出所有接线。
检测结束后应重新接线并进行漏电测试，以确保漏电开关的正常使用。
五、总结漏电开关漏电流是一项关键的指标，它可以反映漏电开关的性能和安全保护能力。
漏电开关的漏电测试应按照规定进行，保持电气设备和人员安全。
漏电开关的安装和使用应符合标准要求，定期检查并维护，以确保漏电开关的正常工作。
电容漏电流的原理
电容漏电流的原理
电容漏电流是指电容器在存储电荷过程中，由于电容器内部的绝缘材料存在缺陷或不完全绝缘而导致的微小电流流失现象。
这种漏电流的存在是由于电容器的绝缘材料无法完全抵抗电场强度，导致少量电荷穿过绝缘材料而流失。
电容器的绝缘材料通常是由电介质构成，如聚合物薄膜或氧化铝等，用于隔离两个电极上的电荷。
然而，即使在较高的电绝缘强度下，绝缘材料仍然存在微小的电场穿透能力。
这意味着在电压施加到电容器上后，一小部分电荷会通过绝缘材料的缺陷或缺口漏出，形成漏电流。
漏电流的大小与绝缘材料的质量直接相关，质量越低，则漏电流越大。
漏电流的数量级通常非常小，正常情况下不会对电路性能产生显著的影响。
然而，在某些高精度电子设备或高电压电路中，漏电流可能会引起问题。
为了减少漏电流的影响，可以采取一些措施。
例如，选择高质量的绝缘材料，提高电容器的绝缘强度和绝缘材料的质量。
此外，可以对电容器进行严格的测试和筛选，以确保性能符合要求。

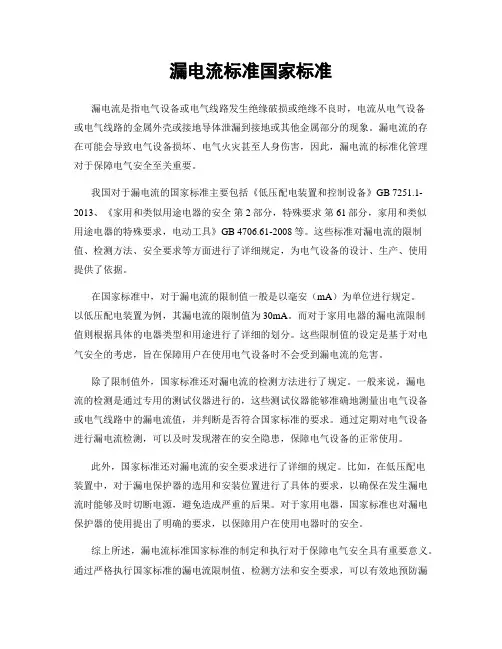

漏电流标准国家标准
漏电流标准国家标准漏电流是指电气设备或电气线路发生绝缘破损或绝缘不良时，电流从电气设备或电气线路的金属外壳或接地导体泄漏到接地或其他金属部分的现象。
漏电流的存在可能会导致电气设备损坏、电气火灾甚至人身伤害，因此，漏电流的标准化管理对于保障电气安全至关重要。
我国对于漏电流的国家标准主要包括《低压配电装置和控制设备》GB 7251.1-2013、《家用和类似用途电器的安全第2部分，特殊要求第61部分，家用和类似用途电器的特殊要求，电动工具》GB 4706.61-2008等。
这些标准对漏电流的限制值、检测方法、安全要求等方面进行了详细规定，为电气设备的设计、生产、使用提供了依据。
在国家标准中，对于漏电流的限制值一般是以毫安（mA）为单位进行规定。
以低压配电装置为例，其漏电流的限制值为30mA。
而对于家用电器的漏电流限制值则根据具体的电器类型和用途进行了详细的划分。
这些限制值的设定是基于对电气安全的考虑，旨在保障用户在使用电气设备时不会受到漏电流的危害。
除了限制值外，国家标准还对漏电流的检测方法进行了规定。
一般来说，漏电流的检测是通过专用的测试仪器进行的，这些测试仪器能够准确地测量出电气设备或电气线路中的漏电流值，并判断是否符合国家标准的要求。
通过定期对电气设备进行漏电流检测，可以及时发现潜在的安全隐患，保障电气设备的正常使用。
此外，国家标准还对漏电流的安全要求进行了详细的规定。
比如，在低压配电装置中，对于漏电保护器的选用和安装位置进行了具体的要求，以确保在发生漏电流时能够及时切断电源，避免造成严重的后果。
对于家用电器，国家标准也对漏电保护器的使用提出了明确的要求，以保障用户在使用电器时的安全。
综上所述，漏电流标准国家标准的制定和执行对于保障电气安全具有重要意义。
通过严格执行国家标准的漏电流限制值、检测方法和安全要求，可以有效地预防漏电流所带来的安全隐患，保障用户和电气设备的安全。
希望各相关单位和个人能够充分重视漏电流标准国家标准的执行，共同维护电气安全，促进社会的可持续发展。
漏电流
漏电流一、半导体元件漏电流PN结在截止时流过的很微小的电流。
二、电源漏电流开关电源中为了减少干扰，按照国标，必须设有EMI滤波器电路。
由于EMI电路的关系，使得在开关电源在接上市电后对地有一个微小的电流，这就是漏电流。
如果不接地，计算机的外壳会对地带有110伏电压，用手摸会有麻的感觉，同时对计算机工作也会造成影响三、电容漏电流电容介质不可能绝对不导电，当电容加上直流电压时，电容器会有漏电流产生。
若漏电流太大，电容器就会发热损坏。
除电解电容外，其他电容器的漏电流是极小的，故用绝缘电阻参数来表示其绝缘性能；而电解电容因漏电较大，故用漏电流表示其绝缘性能（与容量成正比）。
对电容器施加额定直流工作电压将观察到充电电流的变化开始很大，随着时间而下降，到某一终值时达到较稳定状态这一终值电流称为漏电流。
其计算公式为：i=kcu(μa)；其中k值为漏电流常数，单位为μa(v·μf)。
四、滤波器漏电流电源滤波器漏电流定义为：在额定交流电压下滤波器外壳到交流进线任应一端的电流。
如果滤波器的所有端口与外壳之间是完全绝缘的，则漏电流的值主要取决于共模电容CY的漏电流，即主要取决于CY的容量。
由于滤波器漏电流的大小，设计到人身安全，国际上各国对插都有严格的标准规定：对于是20V/50Hz交流电网供电，一般要求噪声滤波器的漏电流小于1mA。
EMI滤波器电源线是干扰传入设备和传出设备的主要途径，通过电源线，电网的干扰可以传入设备，干扰设备的正常工作，同样设备产生的干扰也可能通过电源线传到电网上，干扰其他设备的正常工作。
因此，必须在设备的电源进线处加入EMI滤波器。
一、EMI滤波器的基本概念标准的EMI滤波器通常由串联电抗器和并联电容器组成的低通滤波电路，其作用是允许设备正常工作时的频率信号进入设备（一般来说，就是工频50/60Hz或者中频400Hz），而对高频的干扰信号有较大的阻碍作用。
二、EMI滤波器的作用EMI滤波器的作用，主要体现在以下两个方面：2.1、抑制交流电网中的高频干扰对设备的影响；2.2、抑制设备（尤其是高频开关电源）对交流电网的干扰三、EMI滤波器的典型结构EMI滤波器是一种由电感和电容组成的低通滤波器，它能让低频的有用信号顺利通过，而对高频干扰有抑制作用。

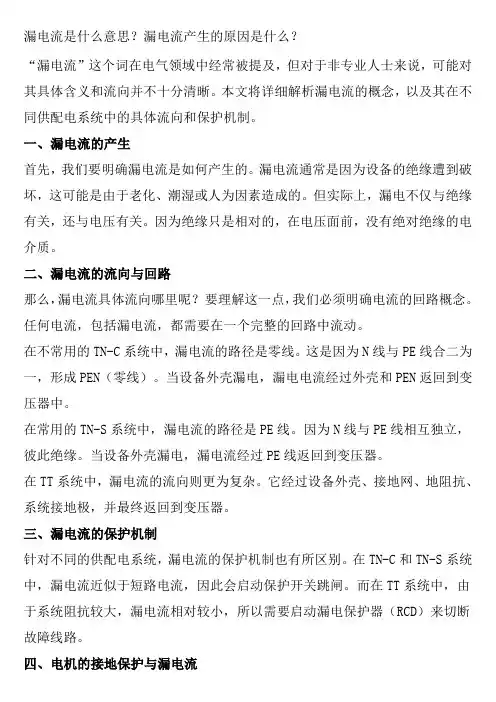

漏电流是什么意思？漏电流产生的原因是什么？
漏电流是什么意思？漏电流产生的原因是什么？“漏电流”这个词在电气领域中经常被提及，但对于非专业人士来说，可能对其具体含义和流向并不十分清晰。
本文将详细解析漏电流的概念，以及其在不同供配电系统中的具体流向和保护机制。
一、漏电流的产生首先，我们要明确漏电流是如何产生的。
漏电流通常是因为设备的绝缘遭到破坏，这可能是由于老化、潮湿或人为因素造成的。
但实际上，漏电不仅与绝缘有关，还与电压有关。
因为绝缘只是相对的，在电压面前，没有绝对绝缘的电介质。
二、漏电流的流向与回路那么，漏电流具体流向哪里呢？要理解这一点，我们必须明确电流的回路概念。
任何电流，包括漏电流，都需要在一个完整的回路中流动。
在不常用的TN-C系统中，漏电流的路径是零线。
这是因为N线与PE线合二为一，形成PEN（零线）。
当设备外壳漏电，漏电电流经过外壳和PEN返回到变压器中。
在常用的TN-S系统中，漏电流的路径是PE线。
因为N线与PE线相互独立，彼此绝缘。
当设备外壳漏电，漏电流经过PE线返回到变压器。
在TT系统中，漏电流的流向则更为复杂。
它经过设备外壳、接地网、地阻抗、系统接地极，并最终返回到变压器。
三、漏电流的保护机制针对不同的供配电系统，漏电流的保护机制也有所区别。
在TN-C和TN-S系统中，漏电流近似于短路电流，因此会启动保护开关跳闸。
而在TT系统中，由于系统阻抗较大，漏电流相对较小，所以需要启动漏电保护器（RCD）来切断故障线路。
四、电机的接地保护与漏电流对于低压电机，由于其没有N线，只有三相电源和PE线，因此三相不平衡电流的相量和就是它的接地电流。
这个接地电流可以被保护装置采集到，进而对电机实施接地保护。
此外，变频器也有接地保护机制，同样是采集三相电流的相量值进行比对。
而对于有N线的三相用电设备，漏电流则需要考虑N线电流。
此时，漏电保护器测量的就是漏电流（剩余电流）。
若剩余电流超过一定值，比如30mA，则漏电保护器就会动作跳闸。
总结：本文从漏电流的产生原因、流向回路以及保护机制等方面进行了详细的阐述。
漏电流保护原理
漏电流保护原理
漏电流保护是一种重要的电气安全保护措施，其原理是通过检测电路中是否存在漏电流来判定电路是否存在漏电故障，并及时切断电源以防止电击事故的发生。
下面将介绍漏电流保护的工作原理。
漏电流保护装置通过在电路中设置漏电保护器来实现其功能。
漏电保护器由漏电动作装置和断路器两部分组成。
漏电动作装置具有漏电电流检测功能，通常采用差动式电流变压器（也称为漏电电流互感器）作为漏电流的传感器。
差动式电流变压器将电路中的相线电流和零线电流进行比较，如果两者之间的差值超过设定的漏电动作值（通常为30mA），则认
定为有漏电流发生。
当漏电动作装置检测到漏电流超过设定值时，会通过电磁触发装置（也称为脱扣机构）使断路器迅速切断电源。
电磁触发装置通过电磁铁的吸合和释放机构来实现断路器的切断和合闸动作。
断路器的切断动作能够阻断电流的传输，确保漏电故障电路不再对人身安全造成威胁。
漏电流保护器的工作原理基于如下原理：正常情况下，电路中的相线电流和零线电流应该是相等的，因此它们的矢量和为零。
而当电路发生漏电故障时，漏电电流通过接地或其他路径返回到电源的另一端，导致电路中的相线电流和零线电流不再相等，矢量和不为零，此时漏电保护器会切断电源以保护使用者的安全。
总之，漏电流保护的工作原理是通过检测电路中漏电流的存在与否，并及时切断电源来保护人身安全。
它通过差动式电流变压器对电路中的相线电流和零线电流进行比较，当漏电流超过设定值时，漏电动作装置将触发电磁触发装置，使断路器切断电源，从而防止漏电事故的发生。
电机泄漏电流标准
电机泄漏电流标准电机泄漏电流标准是指电机在正常运行时，漏电流的限制范围。
漏电流是指电机绝缘材料中的电流，当电流通过绝缘材料时发生泄漏。
泄漏电流的存在可能会导致电机绝缘材料的老化和损坏，进而影响电机的正常运行和寿命。
根据国家标准和行业规范，电机泄漏电流标准通常以安培（A）为单位进行表示。
不同类型的电机和应用场景对泄漏电流的要求有所不同。
一般来说，小型电机的泄漏电流标准较低，而大型电机的泄漏电流标准相对较高。
对于家用电器等低功率小型电机，其泄漏电流标准通常在几微安（μA）到几毫安（mA）之间。
这是因为这些电机通常使用绝缘材料较好的绝缘系统，并且对绝缘性能的要求较高。
低泄漏电流可以保证电机长时间运行时不会对人体产生危害，并且可以延长电机的使用寿命。
而对于大型工业电机，其泄漏电流标准一般在几毫安（mA）到几百毫安（mA）之间。
这是因为大型工业电机通常运行在较高的电压和电流下，且使用环境复杂，对绝缘性能的要求相对较低。
适当的泄漏电流标准可以保证电机在正常运行时不会发生绝缘击穿等故障，从而确保生产过程的安全和稳定。
需要注意的是，不同国家和地区对于电机泄漏电流标准可能存在差异。
因此，在选择和使用电机时，应根据当地的法规和标准来确定适用的泄漏电流标准。
同时，在使用过程中，还应定期检测和监测电机的泄漏电流，确保其在合理范围内。
为了降低电机的泄漏电流，可以采取以下措施：1. 选择合适的绝缘材料和绝缘系统，确保其具有良好的绝缘性能。
2. 定期检查和维护电机，及时发现和修复绝缘材料的老化和损坏。
3. 避免过载运行和频繁启停，以减少对绝缘材料的损伤。
4. 在特殊环境下，如潮湿、腐蚀等条件下使用防水、防腐蚀等特殊处理的电机。
总之，电机泄漏电流标准是保证电机正常运行和安全使用的重要指标。
合理选择和使用电机，并采取适当的措施降低泄漏电流，可以有效延长电机的使用寿命，并确保生产过程的安全性和稳定性。
