管道附属构筑物施工方案

合集下载

管道附属构筑物施工方案

管道附属构筑物施工方案

管道附属构筑物施工方案一、背景介绍管道附属构筑物是指在管道施工过程中需要建设的支撑设施,包括管道桥梁、支架、固定件等,其施工方案对管道工程的顺利进行具有重要影响。

本文将就管道附属构筑物施工方案进行详细介绍。

二、施工前准备1.确定施工图纸:在进行管道附属构筑物施工前,需要准备完整的施工图纸,包括设计方案、结构图、定位标注等。

2.准备施工材料:根据设计方案的要求,准备好所需的施工材料,包括钢材、混凝土、焊接材料等。

3.确定施工人员:组织好具有相关施工经验的人员,保证施工过程的顺利进行。

三、施工流程1.地面准备:在开始施工前,清理施工现场,确保地面平整,方便施工作业。

2.安装支架:根据设计要求,在管道上安装支架,保证管道的稳定性和安全性。

3.搭建管道桥梁:根据设计图纸搭建管道桥梁,确保其结构牢固,能够承受管道的重量。

4.进行固定:利用焊接等方式将管道与支架、桥梁等固定在一起,确保整体的稳定性。

5.完成收尾工作:施工完成后,对施工现场进行清理,整理相关工具和材料,完成施工方案的各项工作。

四、质量控制1.定期检查:对施工过程中的关键节点进行定期检查,确保施工质量符合要求。

2.强化安全意识:加强施工人员的安全培训,提高他们的安全意识,确保施工过程安全可靠。

3.合理施工:根据设计要求,采用适当的施工技术和方法,确保施工质量。

五、施工后维护1.监测管道运行情况:定期对管道及其附属构筑物进行监测,确保其正常运行。

2.维护保养:定期进行管道附属构筑物的维护保养工作,延长其使用寿命。

结语管道附属构筑物施工方案是管道工程中至关重要的一环,其质量和安全性关系到整个管道工程的顺利进行。

通过严格执行施工方案、强化质量控制和后续维护工作,可以确保管道附属构筑物的稳定运行,为工程的顺利完成提供保障。

管廊附属构筑物施工方案

管廊附属构筑物施工方案

管廊附属构筑物施工方案1. 引言管廊附属构筑物是指在管廊周围进行的附加工程,主要包括井室、消防设施、通风设备等。

本文档旨在介绍管廊附属构筑物施工方案,以确保施工过程的安全和高效。

2. 施工前准备工作在进行管廊附属构筑物施工之前,需要进行以下准备工作:•设计和方案审核:对附属构筑物的设计方案进行审核,确保合规性和可行性。

•施工场地准备:对施工场地进行清理和平整,确保施工条件良好。

•材料和设备准备:准备所需的材料和施工设备,确保供应充足和质量可靠。

3. 施工过程本章将介绍管廊附属构筑物的施工过程。

3.1 网格架安装网格架是管廊附属构筑物中常见的结构,用于支撑各种设备和管道。

其安装步骤如下:1.在管廊墙壁上确定网格架的位置布局。

2.钻孔并安装固定螺栓,以固定网格架底部的支撑底座。

3.根据设计要求,安装网格架的水平梁和竖直支撑柱。

4.验证网格架的安装水平度和垂直度,进行调整并固定。

3.2 井室施工井室用于提供管道的进出口以及设备的安装和维护。

井室的施工步骤如下:1.根据设计要求,对井室进行标志和测量,确定井室的位置和尺寸。

2.在管廊墙壁或顶板上进行切割和拆除,形成井室的洞口。

3.进行地基开挖并进行支护,确保井室的稳定和安全。

4.根据设计要求,进行井室墙壁和顶板的砼浇筑。

5.安装井盖和井壁,确保井室的密封性和防水性。

3.3 消防设施安装在管廊附属构筑物中常见的消防设施包括火灾报警系统、灭火器和喷淋系统等。

消防设施的安装步骤如下:1.根据设计要求,确定消防设施的位置和数量。

2.安装火灾报警系统的探测器和控制面板,确保系统的正常运行。

3.安装灭火器和喷淋系统的管道和喷头,确保设备的畅通和灵敏度。

4.进行系统的调试和测试,确认其功能和性能是否符合要求。

3.4 通风设备安装通风设备用于管廊内部的空气流通和排放,常见的设备包括风机和通风管道。

通风设备的安装步骤如下:1.根据设计要求,确定通风设备的位置和数量。

2.安装风机并进行连接,确保设备的固定和电气连接的可靠性。

管道工程施工方案

管道工程施工方案

管道工程施工方案各种管道规格多样,由于使用功能不同所用管材的材质各有区别,相应的施工方法及施工措施也有所不同,涉及到的管道材质有:混凝土管、PE管及UPVC管等。

管道控制要点:①位置、高程;②穿接建筑物、构筑物处理;③管道的交叉处理。

1.施工前的准备工作每条管道开工前组织施工管理人员认真熟悉图纸及安装标准,编制施工方案,组织施工测量,做好施工交底工作,做好工、料、机的准备工作,邀请设计单位及有关管理配合单位到施工现场进行设计交底。

2.向监理工程师提交的文件2.1提交的记录所有管材及配件的到场记录做到最新、最及时、最详尽,并将记录录入电脑储存备份,同时将记录最快地提交给监理工程师。

2.2试验证书所有管材及配件在发货前向监理工程师提交制造商的证书,以示明管材及配件已做试验并符合规定的参考标准。

2.3交叉管线及公用设施保护方案施工前,结合现场情况编制详细的交叉管线及公用设施保护方案,确保已建管线及公用设施不受损坏,有关方案施工开始前报监理工程师批准。

2.4管道试验和清理的方法和过程管道工程施工前向监理工程师提交管道清理和试验的详细方法和过程的建议,待批准后依照该方法或措施施工。

2.5测量及其记录的提交、审查管道土方开挖开始前,对测量一仪器进行校合,并完成以下测量工作:校对永久性水准点并建立临时水准点;测定管道中心线及附属构筑物的位置;核对接入原有管道接头处的高程及位置;测量有关的地面、河道、地下管道高程测量误差符合下表要求:n水准或导线测量的测站数每段测量工程都要进行记录,并定期整理时段资料,标注在有关的图纸上。

每段测量完成后,测量成果及整理好的资料及时交工程师审查。

3.管材到货验收及管道的保护3.1管材的到货验收管材运到现场时,由项目部总工程师组织供应科、质测科相关人员进行预验收。

若发现有损伤现象立即通知监理工程师,认真执行监理工程师所要求的试验,并在指导下修补或处置损伤。

同时,在管材安装前约请监理工程师现场再验,保证所安装的管材都是合格品。

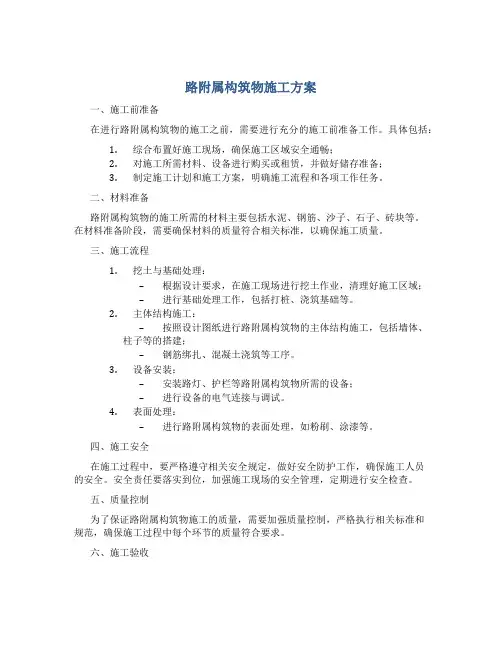

路附属构筑物施工方案

路附属构筑物施工方案

路附属构筑物施工方案一、施工前准备在进行路附属构筑物的施工之前,需要进行充分的施工前准备工作。

具体包括:1.综合布置好施工现场,确保施工区域安全通畅;2.对施工所需材料、设备进行购买或租赁,并做好储存准备;3.制定施工计划和施工方案,明确施工流程和各项工作任务。

二、材料准备路附属构筑物的施工所需的材料主要包括水泥、钢筋、沙子、石子、砖块等。

在材料准备阶段,需要确保材料的质量符合相关标准,以确保施工质量。

三、施工流程1.挖土与基础处理:–根据设计要求,在施工现场进行挖土作业,清理好施工区域;–进行基础处理工作,包括打桩、浇筑基础等。

2.主体结构施工:–按照设计图纸进行路附属构筑物的主体结构施工,包括墙体、柱子等的搭建;–钢筋绑扎、混凝土浇筑等工序。

3.设备安装:–安装路灯、护栏等路附属构筑物所需的设备;–进行设备的电气连接与调试。

4.表面处理:–进行路附属构筑物的表面处理,如粉刷、涂漆等。

四、施工安全在施工过程中,要严格遵守相关安全规定,做好安全防护工作,确保施工人员的安全。

安全责任要落实到位,加强施工现场的安全管理,定期进行安全检查。

五、质量控制为了保证路附属构筑物施工的质量,需要加强质量控制,严格执行相关标准和规范,确保施工过程中每个环节的质量符合要求。

六、施工验收在完成路附属构筑物的施工后,需要进行施工验收工作,由相关部门进行验收评定,确认施工结果是否符合设计要求和相关标准。

如有问题,及时进行整改。

七、施工后维护完成路附属构筑物的施工后,要做好施工后的维护工作,确保路附属构筑物的长久使用。

定期检查、维护,及时处理问题,延长路附属构筑物的使用寿命。

以上是关于路附属构筑物施工方案的详细内容,请施工方按以上步骤严格执行,保证施工质量,确保施工安全。

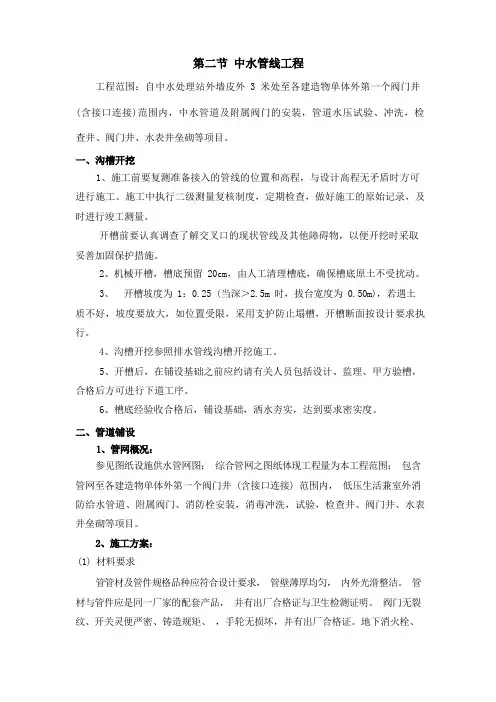

中水管线工程施工组织设计

中水管线工程施工组织设计

工程范围:自中水处理站外墙皮外 3 米处至各建造物单体外第一个阀门井(含接口连接)范围内,中水管道及附属阀门的安装,管道水压试验、冲洗,检查井、阀门井、水表井垒砌等项目。

1、施工前要复测准备接入的管线的位置和高程,与设计高程无矛盾时方可进行施工。

施工中执行二级测量复核制度,定期检查,做好施工的原始记录,及时进行竣工测量。

开槽前要认真调查了解交叉口的现状管线及其他障碍物,以便开挖时采取妥善加固保护措施。

2、机械开槽,槽底预留 20cm,由人工清理槽底,确保槽底原土不受扰动。

3、开槽坡度为 1:0.25 (当深>2.5m 时,拔台宽度为 0.50m),若遇土质不好,坡度要放大,如位置受限,采用支护防止塌槽,开槽断面按设计要求执行。

4、沟槽开挖参照排水管线沟槽开挖施工。

5、开槽后,在铺设基础之前应约请有关人员包括设计、监理、甲方验槽,合格后方可进行下道工序。

6、槽底经验收合格后,铺设基础,洒水夯实,达到要求密实度。

参见图纸设施供水管网图;综合管网之图纸体现工程量为本工程范围;包含管网至各建造物单体外第一个阀门井 (含接口连接) 范围内,低压生活兼室外消防给水管道、附属阀门、消防栓安装,消毒冲洗,试验,检查井、阀门井、水表井垒砌等项目。

(1) 材料要求管管材及管件规格品种应符合设计要求,管壁薄厚均匀,内外光滑整洁。

管材与管件应是同一厂家的配套产品,并有出厂合格证与卫生检测证明。

阀门无裂纹、开关灵便严密、铸造规矩、,手轮无损坏,并有出厂合格证。

地下消火栓、地下阀门、水表品种、规格应符合设计要求,并有出厂合格证。

(2)主要机具电熔焊机、热熔对接焊机、旋转切刀、旋转刮刀 ;手锯、铣口器、活扳手、手锤、、水平尺、棉布等。

(3) 作业条件管沟平直,管沟深度、宽度符合要求,阀门井、表井垫层,消火栓底座施工完毕。

管沟沟底夯实,沟内无障碍物。

且应有防塌方措施。

管沟两侧不得对方施工材料和其他物品。

(4) 施工工艺工艺流程:安装准备----管材切割----管道焊接安装----阀门、水表、洒水栓安装----水压试验----管道冲洗根据施工图检查管沟座标、深度、平直程度、沟底管基密实度是否符合要求。

道路工程附属设施主要施工方法或方案和施工措施

道路工程附属设施主要施工方法或方案和施工措施

道路工程附属设施主要施工方法或方案和施工措施附属设施包括:缘石、侧石和人行道花砖安装。

所有预制构件使用建设单位指定的成品。

建设单位如无指定,则选用合格厂家生产的合格产品。

进场后经过外观质量检验,要求色泽一致,无掉边、断裂等现象。

成品构件运到现场沿路线分开摆放,避免二次倒运。

(1)人行道面块施工人行道面块安装过程首先定线,即挂线定出花砖边线、边部标高线,每5m钉钢钎并将线拉紧。

用以控制面块安装时的边部位置和顶面标高。

由于人行道较窄,安装面块时只两侧定线即可,从而确定了路面的横坡。

施工时由一端沿路纵向安装,并随着安装沿路横向拉一根线,该线两端挂于纵线上,用以控制安装时的路面标高和横坡。

安装前先铺设3cm的水泥砂浆调平层,按照设计要求控制好调平层的平整度、压实度和顶面标高。

之后安放面块,面块要用胶皮锤用力击打,使下面砂浆密实。

面块接缝应严密一致,顶面应平整无错台。

安装一定面积的成品后进行清扫,表面可撒布细砂,再人工扫入缝隙中,之后适当洒水养护。

人行道面块在与相邻单位入口连接部位施工时,按照设计图纸所示控制好坡度的变化,要做到线形美观,接口顺畅。

(2)侧石及缘石施工1)构件制作及检验:侧石由花岗岩石材场预制,规格、尺寸要满足设计要求,产品运到现场后,要进行检验,要求色泽一致,无掉边、断裂等现象,检验合格的产品才能使用。

2)侧石的安装:侧石安装工序在石灰粉煤灰碎石下基层摊铺完成后进行。

根据施工图确定的侧石平面位置,依次量出路面边界,进行边线放样,定出边桩。

钉桩直线部分桩距10~15m,弯道部分桩距5~10m,路口处桩距1~5m。

按路面设计纵坡和侧石纵坡相平行的原则,计算出侧石顶面标高值,并在实地挂线测量放出侧石顶面基线。

侧石用2cm水泥砂浆铺底,支设钢模现浇C15混凝土做后戗,模板要挂线调直并支设牢固,确保浇筑后的侧石线型顺畅,相邻侧石接缝必须平齐,缝宽一致。

3)要求缘石安放稳固,做到线型直顺,曲线圆滑;顶面平整无错牙,勾缝饱满严密,整洁坚实,无飞刺。

管道附件工程施工流程规范

管道附件工程施工流程规范

管道附件工程施工流程规范一、总则1、为了规范管道附件工程的施工流程,保障施工安全、质量和进度,特制定本规范。

本规范适用于各类管道附件工程的施工。

2、施工单位应当严格遵循本规范,制定详细的施工方案,并严格按照方案进行施工。

3、施工单位应当合理组织施工,保证施工人员的安全生产,并确保工程质量符合国家标准和相关规范的要求。

4、监理单位应当对施工单位的施工方案和施工过程进行监督,确保施工符合相关规范和合同要求。

二、施工前的准备工作1、施工单位需在施工前对施工场地进行勘察,并编制详细的施工方案。

2、施工单位应根据施工方案准备好所需要的施工机械、设备、材料和施工人员,并进行必要的技术交底和安全教育培训。

3、施工单位应当根据施工场地的实际情况制定临时施工组织设计,并组织施工现场的布置和准备工作。

三、施工方案的编制1、施工方案应当由注册的专业技术人员编制,需要综合考虑施工工艺、安全措施、材料选用等因素。

2、施工方案应当详细描述施工的步骤和方法,包括作业人员的配备、操作规程、施工机械设备的使用、施工材料的准备等内容。

3、施工方案应当包含完整的安全预防措施,如安全包围、警示标识、作业许可等措施。

四、施工过程的安全措施1、作业前的安全检查:施工单位应当在作业前对施工场地和设备进行全面的安全检查,确保作业前的安全状态良好。

2、作业人员的安全保障:施工单位应当配备足够数量的作业人员,并确保他们都经过必要的安全教育和培训,掌握施工操作规程和相关安全措施。

同时,严格执行作业人员的必须佩戴个人防护装备,如安全帽、手套、防护鞋等。

3、设备和机械的安全使用:施工单位应当对施工机械设备进行定期检查和维护,确保设备的安全运行。

并由专业维护人员进行设备的维护与维修,确保设备的性能良好。

五、施工过程的质量控制1、管道附件的安装质量需要满足相关国家标准和规范的要求,施工单位应当在安装前对管道附件的尺寸、形状、表面质量等进行全面检查,并采用严格的安装工艺保证其安装质量。

管道附件工程施工方案模板

管道附件工程施工方案模板

管道附件工程施工方案模板一、项目概述1.1 项目名称:管道附件工程施工方案1.2 项目地点:具体施工地址1.3 项目规模:根据实际情况进行确定1.4 项目内容:对管道附件工程施工的具体内容和要求进行详细描述1.5 项目需求:根据设计文件和要求,阐明工程所需资源、人员和材料二、项目背景2.1 项目需求:明确项目的目的和所需资源2.2 施工范围:对工程所涉及的范围进行详细描述2.3 施工时间表:确定工程施工的具体时间节点和计划三、施工组织管理3.1 施工组织结构:确定施工组织的具体结构和管理体系3.2 项目经理:指定项目经理进行全面负责管道附件工程施工工作3.3 专业技术人员:确定各专业技术人员的职责和任务3.4 安全管理:制定安全管理制度和方案,保障施工安全四、施工技术方案4.1 施工方法:确定具体的施工方法和工序4.2 施工工艺:对具体工艺流程进行详细描述4.3 施工设备:确定所需施工设备和工具4.4 质量控制:制定质量控制计划,确保施工质量4.5 施工环境保护:对施工期间的环境保护措施进行规划和落实五、施工进度计划5.1 施工进度计划:确定施工的整体计划和时间节点5.2 里程碑节点:明确施工过程中的重要节点和标志5.3 进度监测:制定进度监测和控制方案,确保施工进度符合计划六、安全与环保措施6.1 安全管理:制定施工安全管理计划,确保施工安全6.2 现场安全:对施工现场的安全措施进行规划和实施6.3 环境保护:制定环境保护方案,确保施工过程中的环境保护七、施工风险评估和应对措施7.1 施工风险评估:对施工过程中可能出现的风险进行评估7.2 应对措施:针对可能的风险,制定相应的应对措施八、施工人员培训与素质提高8.1 培训计划:制定施工人员培训计划,提高施工人员的技术素质和安全意识8.2 素质提高:定期进行施工人员素质提高培训和交流活动九、施工整体管理9.1 施工资料管理:对施工资料的管理进行规划和实施9.2 施工协调:确保施工过程中的各项工作协调顺利进行9.3 施工报告:定期编写施工报告,及时汇报施工进展和问题十、施工验收10.1 施工验收标准:明确施工验收的标准和要求10.2 验收程序:确定施工验收的具体程序和流程10.3 验收文件:编制施工验收文件和报告十一、施工总结11.1 施工总结:对整个施工过程进行总结和评估11.2 整改措施:对施工中存在的问题和不足进行整改措施的制定11.3 施工总结报告:编写施工总结报告,汇总各项施工工作和结果以上是管道附件工程施工方案的模板内容,要根据实际情况进行具体的定制和实施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

管道附属构筑物施工
1. 检查井施工 (2)
1.1 钢筋混凝土检查井施工 (2)
1.1.1 钢筋 (2)
1.1.2 脚手架 (3)
1.1.3 混凝土 (3)
1.1.4 模板 (3)
1.2 砖砌检查井施工 (4)
1.3 井筒、井盖和踏步 (4)
2. 雨水口施工 (5)
2.1 施工准备 (5)
2.2 基础施工 (5)
2.3 砌筑雨水口 (5)
2.4 雨水口质量 (6)
检查井施工
钢筋混凝土检查井施工
混凝土检查井主要有圆形井、矩形井及不规则井,虽然每个井室混凝土量不大,但施工中稍有疏忽,就可能使混凝土外观差,其工作缝出现洇水、渗水现象。

施工顺序:垫层混凝土→基础混凝土→管顶面以下侧墙混凝土浇筑→流槽→管顶面以上混凝土浇筑→塑钢踏步安装→现场预制混凝土盖板安装→预制混凝土井筒安装→铸铁井盖安装。

钢筋
①钢筋的加工、存放
钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。

钢筋在加工成型之前进行调直及防锈清理,确保钢筋表面的洁净。

钢筋成型后,挂牌注明所用部位、型号、级别,并分类码放整齐。

成型的钢筋一般暂存在加工厂内;施工中按照施工计划以及施工现场的要求分批运至施工现场,施工现场只能少量地暂存工程急需的成型钢筋。

运至现场的钢筋要码放整齐、挂号标志牌,底部垫方木与地面保持距离。

②绑扎、安装
钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行。

井室底板钢筋的定位必须弹线。

架立筋:井室底板、顶板架立筋按1000mm间放,以此控制上、下层钢筋间距。

严格控制钢筋保护层,在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比相同的水泥砂浆垫块。

,垫块数量不得小于2块/m2。

绑扎时铺板作业,严禁踩踏绑扎完毕的钢筋。

钢筋安装时接头的位置及数量,符合国标验收规范及规定。

井室底板及顶板同一截面内接头相互错开,其数量不得大于50%,墙体同一截面内接头必须相互错开,其数量不得大于25%。

脚手架
检查井施工时,在其周围事先支搭钢管脚手架。

坐落于肥槽上的脚手架用碗扣式钢管系列脚手架系统支搭,采用单排架。

脚手架底部设立杆可调座,支腿下垫50mm大板,大板宽不小于200mm。

脚手架内侧距结构墙皮700mm,架宽900mm,其立杆间距900mm,横杆间距1200mm。

支搭时设碗扣式斜杆,脚手架上部设有高度横杆间距600mm,作为护栏。

混凝土
①浇筑顺序
井室混凝土浇筑顺序:垫层混凝土→基础混凝土→侧墙混凝土。

②浇筑方法
井室垫层及基础混凝土采用灰溜子下灰浇筑;侧墙及顶板混凝土采用泵车下灰浇筑。

浇筑前进行吹仓工作;在非冬季施工时用清水湿润;在浇筑混凝土时施工队组严格控制下灰速度,不得大于1.0m/h;
混凝土振捣采用插入式振捣棒振捣,振捣时振捣棒采用一字式下棒,移动间距不大于作用半径的1.5倍;
混凝土养护工作设立专人执行,在非冬季进行浇水养护;冬施期间,覆盖塑料布和防火草帘以达到保温。

模板
检查井基础模板均选用SZ系列模板。

圆形污水检查井墙体模板采用加工异型模板;三通、四通支线及垂直跌落井方形墙体部分采用SZ系列模板,圆形墙体部分采用加工异型模板;三通干线跌落井及转弯跌落井采用SZ系列模板。

①设计原则
依据不同的结构形式及尺寸设计加工模板并使模板系统安全、可靠、经济,具有足够的强度、刚度及稳定性。

②模板支撑体系
支撑体系采用SZ系列模板支撑体系,严格按有关检验程序进行内部验收。

③模板安装
所有模板均采用现场拼装。

模板组装好就位前在表面涂刷脱模剂并涂刷均匀且不能过厚。

模板的安装严格按照模板配板设计的要求实施,操作按照《市政工程施工技术规程》执行。

④模板的拆除
拆除期限的规定:侧模在混凝土强度能保证井体不因拆模而出现缺棱掉角现象时方可拆除。

模板拆除后涂刷机油,选择平整的场地分类码放。

模板的部件分类清点验收堆放有序,及时清理及修理。

砖砌检查井施工
①砌筑材料采用普通烧结砖。

②当混凝土基础验收后,抗压强度达到设计要求,基础面处理平整和洒水润湿后,严格按设计要求砌筑检查井。

③工程所用主要材料,符合设计规定的种类和标号;砂浆随拌随用,常温下,在4小时内使用完毕;气温达30ОC以上时,在3小时内使用完毕。

将墙身中心轴线放在基础上,并根据此墙身中心轴线弹出纵横墙边线。

④立皮数杆控制每皮砖砌筑的竖向尺寸,并使铺灰、砌砖的厚度均匀,保证砖皮水平。

⑤铺灰砌筑应横平竖直、砂浆饱满和厚薄均匀、上下错缝、内外搭砌、接槎牢固。

随时用托线板检查墙身垂直度,用水平尺检查砖皮的水平度。

圆形井砌筑时随时检测直径尺寸。

⑥井室砌筑时同时安装踏步,位置应准确。

踏步安装后,在砌筑砂浆未达到规定抗压强度前不得踩踏。

⑦检查井接入圆管的管口与井内壁平齐,当接入管径大于300mm时,砌砖圈加固。

⑧检查井砌筑至规定高程后,及时安装浇筑井圈,盖好井盖。

⑨井室做内外防水,井内面用1:2.5防水砂浆抹面,采用三层做法,共厚20mm,高度至闭水试验要求的水头以上500mm或地下水以上500mm,两者取大值。

井外面用1:2.5防水砂浆抹面,厚20mm。

井建成后经监理工程师检查验收后方可进行下一道工序。

井筒、井盖和踏步
检查井在现况道路和规划道路上的井盖采用重型铸铁井盖,在绿地上和河
坡上的井盖采用轻型铸铁井盖,对于井盖设于污水厂厂外的采用“五防”井盖,检查井内采用塑钢踏步,按设计尺寸及规格设置。

井筒为预制混凝土井筒,采用二级以上预制构件专业厂商生产的定型产品。

雨水口施工
雨水口的施工与道路工程施工配合进行。

施工准备
雨水口位置按照道路设计图确定,同时按照雨水口位置及设计要求确定雨水支线管的槽位,雨水口圈面高程比附近地面低30mm,与附近地面接顺。

依照设计图纸选择正确的雨水口井圈,对于不能及时加盖井圈和井篦的雨水口加盖保护。

基础施工
依照设定的雨水口位置及外形尺寸,开挖雨水口槽,开挖雨水口支管槽,每侧留出300~500mm的肥槽。

槽底要夯实,遇有松软土质,换填石灰土,及时浇筑混凝土基础。

砌筑雨水口
雨水口圈面高程比附近路面低3cm,并与附近路面顺接,雨水口管坡度不得小于1%。

在基础上放出雨水口侧墙位置线,并安放雨水管,管端面露于雨水口内,其露出长度不大于20mm,管端面完整无损。

砌筑雨水口灰浆饱满,随砌随勾缝,雨水口内保持清洁,砌筑时随砌随清理,砌筑完成后及时加盖。

雨水口底面用水泥砂浆抹出雨水口泛水坡。

雨水口平面尺寸及位置施工误差不超过±10mm,高程误差不超过-10mm。

连接管与雨水口壁连接处,添抹密实。

路下雨水口、雨水支管根据设计要求浇筑混凝土基础,坐落于道路基层内的雨水支管做C25级混凝土包封,且在包封混凝土在75%强度前,不得放行交通。

雨水口质量
①雨水口位置符合设计要求;内壁勾缝应直顺、坚实,不得漏勾、脱落;
②井框、井篦应完整、无损,安装平稳、牢固;
③井周回填土应符合要求;
④管应直顺,管内应清洁,不得有错口、反坡、管内接口灰浆外露的“舌头灰”、存水及破损现象。

管端面完整无损与井壁平齐。
