第一部分企业简介第二部分设计方案一、工程概况:工程名称:空气源热泵热水系统安装建设地点:项目现状及加热设备构思:1）根据甲方提供的数据,每日总用水量为10吨,。
2）本方案须考虑产热水设备、贮水设备、自控电气系统、管道动力系统、管道连接系统及系统安装区域设置(维修便捷性)。
二、系统选型配置及其它设计阐述:1、设计要点:a.环保节能方面本设计所选用的加热设备-空气源热泵机组为国际流行的环保节能设备:其价值完全得到各方面的肯定。
b.系统配套设计的完整性方面整个系统设计采用无人化自动控制,并具有人工手动控制功能,并具有相关安全保护和良好接地;电控元器件均采用进口或国产著名品牌,如断相与相序保护器、交流接触器的品牌为国内知名品牌,时控器、温控器、水位控制器等均采用国产名牌产品;我公司凭借多年从事各种类型中央热水系统工程设计、生产、施工安装及运行管理等方面的丰富经验,经过专业设计人员重复论证和优化设计,针对太阳能集热设备、热泵机组的特点,所提供的设计方案技术工艺先进,更具节能性和实用性;整个系统可根据用水量变化设定或调整机组工作时间、水位、水温等参数,并对供水量变化的适用性很强,即使用水量超出设计供水量时,仍能保证正常的热水供应,保证整个系统c．按照贵方用水的实际要求,结合我公司多年设计安装各种大型及特大型热水工程的丰富经验,对本系统进行设计:产热水设备拟选择”美的”品牌节能环保的空气能热水机。
空气能热泵安装工程方案
空气能热泵安装工程方案一、设备选购在选择空气能热泵设备时，需要考虑到设备的制冷/制热能力、能效比、噪音水平、维护保养等因素。
同时，还需要考虑设备的品牌、售后服务以及价格等方面。
一般来说，空气能热泵的制冷/制热能力应根据所需要供暖的面积和需求来确定，能效比越高越好，噪音水平要低，品牌的信誉和售后服务都是选择设备时需要考虑的因素。
二、安装位置选择空气能热泵的安装位置选择至关重要，它直接影响到设备的运行效果和使用寿命。
在选择安装位置时，应考虑到以下几点因素：1. 通风条件：空气能热泵需要从室外取暖空气，因此安装位置应选择通风良好的地方，确保室外空气能够顺利地进入热泵中。
2. 外观美观：安装位置应考虑到设备的外观美观，并且方便设备的排放和维护。
3. 电源接入：安装位置应靠近电源接线盒，方便电气连接。
4. 水源接入：如果是空气能热泵热水器，需要考虑到热水管道的接入位置。
5. 安全距离：安装位置应考虑到设备与周围物体的安全距离，确保设备的正常运行和维护。
三、管路布置空气能热泵的管路布置需要考虑到进水、出水管道、循环泵、水箱等部件的布置和连接。
在布置管路时，需要注意以下几点因素：1. 进水、出水管道应尽量缩短，减少能量损失。
2. 循环泵的安装位置应选择靠近设备出水口的位置，确保热水能够迅速地被泵送到要供暖的地方。
3. 水箱的安装位置应选择通风良好、不易受到阳光暴晒的地方，确保水箱内部的水质清洁、不会滋生细菌。
4. 管路布置应符合相关标准和规范，确保系统的运行安全和稳定。
四、电气连接空气能热泵的电气连接贯穿了整个安装工程的最后一道环节，安装工程师需要谨慎处理每一根电线，以确保设备的安全运行。
在进行电气连接时，需要注意以下几点因素：1. 接线盒的选购：接线盒应选择防水、防尘、耐高温的产品，确保电气连接的安全可靠。
2. 接线方式：电气连接应按照设备的使用说明书进行，确保每根电线的接线方式正确。
3. 接地保护：电气连接应考虑到设备的接地保护，确保设备在使用过程中不会因为静电而损坏。
空气源热泵安装方案设计和施工注意项目
空气源热泵安装方案设计和施工注意项目一、引言空气源热泵是一种高效、环保的供暖方式，它利用空气中的热能进行加热，具有节能、低碳排放等优点。
在空气源热泵的安装过程中，设计方案和施工注意事项至关重要。
本文将就空气源热泵的安装方案设计和施工注意事项进行论述，以期为相关从业人员提供帮助和指导。
二、空气源热泵安装方案设计1. 安装位置选择在选择安装位置时，需要考虑以下几个因素：（1）空气源热泵的室外机应放置在通风、排水方便的位置，避免受到阳光直射和雨淋；（2）室内机应尽量安装在供暖区域的中央位置，以便实现良好的空气流通；（3）室内机与室外机之间的连接路径应尽量缩短，以减少能量损失。
2. 冷热水管路设计（1）冷水管路：冷水管路包括冷却水进口管道和出口管道。
进口管道应靠近热泵室内机的底部，而出口管道则应位于顶部，以保证冷却水的循环。
在设计时，应注意管道的尺寸和材质选择，以满足冷却水的流量和压力要求。
（2）热水管路：热水管路包括供水管道和回水管道。
供水管道应与室内机连接，回水管道则应与室外机连接。
在设计时，应选择合适的管道尺寸和材质，以防止漏水和热量损失。
3. 电气设计电气设计是空气源热泵安装方案的重要组成部分，应注意以下几个方面：（1）电源电压：根据空气源热泵的功率和型号选择适当的电源电压，确保供电稳定；（2）线路负荷：在设计电路时，应计算室内外机的负荷，以确保电路容量足够；（3）保护措施：应为空气源热泵设置相应的保护装置，如过载保护器、漏电保护器等，以确保安全可靠的运行。
4. 管道绝缘和密封在安装空气源热泵的过程中，需进行管道绝缘和密封处理，以减少能量损失和水泄漏的风险。
常用的绝缘材料有特氟龙胶带和软管等，而密封材料则可以选择硅橡胶胶条或胶水等。
三、施工注意事项1. 施工前准备在施工前，需要进行详细的准备工作，包括制定施工方案、准备所需材料和设备等。
另外，还需对施工现场进行检查，确保无隐患和安全问题。
2. 安装过程中的细节注意在空气源热泵的安装过程中，需要注意以下几个细节问题：（1）管道连接：在连接管道时，应严格按照相关标准进行操作，确保连接紧固，无漏水现象；（2）管道斜度：室内外机之间的管道应保持一定的斜度，以利于回水流畅，避免积水和冻结；（3）漏气检测：在安装完成后，应进行漏气检测，确保系统无漏气现象；（4）电气连接：在进行电气连接时，应按照相关规定进行操作，避免电源线路接错或接触不良。
空气源热泵安装方案
施工方案1.安装依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012材料与制作要符合MSSSP-58和SP-90标准规定《压缩机、风机、泵安装工程施工及验收规范》GB50275--98《机械设备安装工程施工及验收规范》（GB50231--98)《民用建筑供暖通风与空气调节设计规范》GB50736-2012《多联机空调系统工程技术规范》JGJ174-2010《民用建筑供暖通风与空气调节设计规范》GB50736-2012《多联机空调安装工程技术规范》(JGJ174--2009)《通风与空调工程施工质量验收规范》(GB50243--2012)《民用建筑供暖通风与空气调节设计规范》GB50736-2012《建筑给水硬聚丙烯(PP-R)工程技术规程》(DBJ/CT501--9《通风与空调工程施工质量验收规范》GB50243-2012中第十条;国家标准《建筑电气工程施工质量验收规程》GB 50303国家标准《建筑给水排水及采暖工程施工质量验收规范》GB-50242 2.安装工序空气源热泵系统的安装主要流程图如下所示：3.开箱检查室内机、室外机、管道、管件的型号、规格、性能及技术参数等符合设计文件要求，设备外表面无损伤、密封良好，随机文件和配件齐全。
我公司所投设备送达到指定地点时，我方通知甲方进行设备验收，验收合格后方可进入施工现场，安装前先检查空气源热泵包装箱有无破损或变形，如有损毁应开箱检查，确认设备完好方可使用，同时也要检查其它辅助设备或材料的配套和齐全情况。
设备在搬运和吊装过程中，应符合产品技术文件的有关规定，并应做好设备的保护工作，不得因搬运或吊装而造成设备损伤。
安装人员必须按国家或相关行业要求持证上岗，尤其是从事管道安装、焊接、电气安装等特殊工种人员，还必须具有相应的操作资格证书；并且严格按照相关规范及行业规定进行操作。
本项目均采用闭式循环系统，每台设备配备补水组件。
4.室外机安装基础安装室外机设备落地安装时,安装地面应先制作混凝土基础，混凝土强度不低于C15，高度不低于100mm。
空气源热泵热水系统施工方案
空气源热泵热水系统施工方案一、设备安装1、组合式热泵的安装1)制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。
设备机组的外表应无损伤、密封应良好，随机文件和配件应齐全。
2)设备安装的位置、标高和管口方向必须符合设计要求。
3)制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定时，螺栓必须拧紧，并有防松动措施。
4)直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表面式冷却器与外壳四周的缝隙堵严，冷凝水排放应畅通。
5)制冷设备的各项严密性实验和试运行的技术数据，均应符合设备技术文件的规定。
对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性实验、真空实验和充注制冷剂捡漏实验，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
2、制冷系统管道、管件和阀门的安装应符合下列规定：1)制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证、质量证明书；2)制冷剂液体管不得向上装成“Ω”形。
气体管道不得向下装成“U”形（特殊回油管除外）；液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；有两根以上得支管从干管引出时，连接部位应错开，间距不应小于2倍支管直径，且不小于200mm；3)制冷剂阀门安装前应进行强度和严密性试验。
4)水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的地方；5)自控阀门安装的位置应符合设计要求。
电磁阀、调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上；热力膨胀阀的安装位置应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好，绑扎紧密；6)安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带，排液管应装在泻水管上。
7)制冷系统得吹扫排污应采用压力为0.6Mpa的干燥压缩空气或氮气，以浅色布检查5min，无污物为合格。

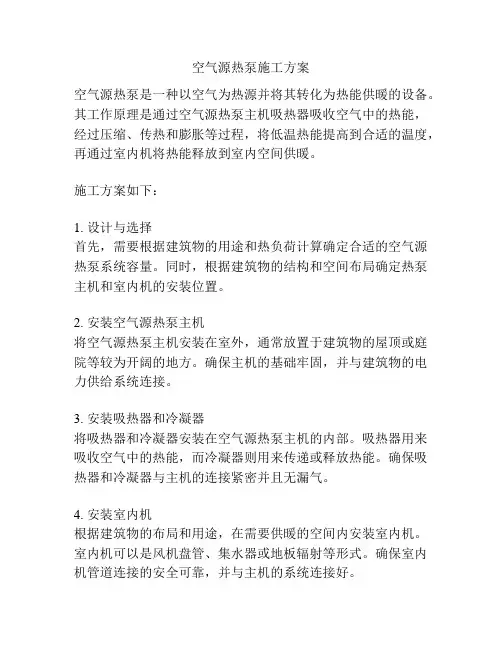

空气源热泵施工方案
空气源热泵施工方案空气源热泵是一种以空气为热源并将其转化为热能供暖的设备。
其工作原理是通过空气源热泵主机吸热器吸收空气中的热能，经过压缩、传热和膨胀等过程，将低温热能提高到合适的温度，再通过室内机将热能释放到室内空间供暖。
施工方案如下：1. 设计与选择首先，需要根据建筑物的用途和热负荷计算确定合适的空气源热泵系统容量。
同时，根据建筑物的结构和空间布局确定热泵主机和室内机的安装位置。
2. 安装空气源热泵主机将空气源热泵主机安装在室外，通常放置于建筑物的屋顶或庭院等较为开阔的地方。
确保主机的基础牢固，并与建筑物的电力供给系统连接。
3. 安装吸热器和冷凝器将吸热器和冷凝器安装在空气源热泵主机的内部。
吸热器用来吸收空气中的热能，而冷凝器则用来传递或释放热能。
确保吸热器和冷凝器与主机的连接紧密并且无漏气。
4. 安装室内机根据建筑物的布局和用途，在需要供暖的空间内安装室内机。
室内机可以是风机盘管、集水器或地板辐射等形式。
确保室内机管道连接的安全可靠，并与主机的系统连接好。
5. 连接管道和电气线路将各个部件之间的管道和电气线路连接起来。
确保管道连接紧固、密封并且无泄漏，并进行必要的测试以确保系统的正常运行。
6. 调试和测试对整个空气源热泵系统进行调试和测试。
调试主要包括机组的性能检测、系统的工作参数设定和运行状态的监测等。
测试主要包括系统的供暖效果、能效和稳定性等。
7. 使用和维护告知用户系统的使用方法和注意事项，以确保用户能正确操作和维护系统。
定期进行系统的维护和保养，保持系统的正常运行和高效性能。
通过以上的施工方案，可以确保空气源热泵系统的安装质量和效果。
在施工过程中，需要合理选材、严格把控施工质量，并遵守相关标准和规范，以确保系统的安全稳定运行。
同时，应加强与用户的沟通和培训，提供及时的售后服务，以解决用户在使用过程中的问题和需求。
空气源热泵热水系统施工方案
空气源热泵热水系统施工方案空气源热泵热水系统是一种利用空气中的热能来供给热水的系统。
它可以通过空气源热泵的工作原理将低温的空气热量提升到高温，然后用于加热水。
相比传统的热水供暖系统，空气源热泵热水系统具有能源高效、环保、安全可靠等优点，因此在工业和民用建筑中得到了广泛应用。
一、前期准备工作：1.确定系统设计方案：根据建筑结构、居住人数和实际需求等因素，确定空气源热泵热水系统的设计方案。
包括热泵容量、热储水箱容量以及热水管网的布局等。
2.选购设备材料：选择品质优良的空气源热泵和热水设备，并购买相应的管道、阀门、连接件等材料。
3.准备施工图纸：根据设计方案和现场实际情况，制作出详细的施工图纸，包括设备安装图、管道布置图等。
二、施工工程：1.设备安装：根据施工图纸指导，按照空气源热泵和热水设备的安装要求进行设备的安装。
确保设备的平稳牢固固定，并连接好相关的管道和电气线路。
2.管道布置：根据施工图纸上的布置图，安装好热泵的进出水管道、热水管网以及回水管道等。
要注意管道的施工质量，确保管道的密封性和稳定性。
3.电气接线：根据设备的电气图纸进行电气接线，确保接线正确牢固，电气设备供电稳定可靠。
4.水质处理：根据实际情况，选取合适的水质处理设备，对供水进行处理，防止水质对设备的损害和影响。
5.系统调试：安装完毕后，对热泵热水系统进行全面的检查和调试。
包括设备的运行状态、温度控制、供暖效果等方面的检验，确保系统可以正常运行并达到设计效果。
三、使用与维护：1.使用说明：对系统的使用说明进行培训，让用户了解系统的基本原理、使用方法以及注意事项等。
2.日常维护：定期检查和清洁系统的各部件，如清洁过滤器、检查管道是否漏水等。
确保系统的正常运行和延长设备的使用寿命。
3.定期保养：定期对设备进行保养维修，更换损坏的零件，清洗冷凝器等。
提高设备的利用率和效果。
总结：在进行空气源热泵热水系统施工的过程中，必须严格按照施工图纸和相关标准进行操作，保证施工质量和工程安全。
空气源热泵热水系统安装规范
室外主机安装
安装位置：
1主机可安装于地面、屋顶、专用平台或其它任何便 于安装并可承受主机运行重量的地方也可用安装支 架固定在坚实的外墙上
2选择通风良好、排气顺畅的安装场所勿将主机安装 在有污染灰尘大的地方
3主机与热水箱尽量靠近以减少热量损失 4主机附近应有落水管用于排放工作过程中产生的冷
凝水
室外主机安装
管道及附件安装
4.阀门的安装位置、高度、进出口方向必须符合设计 要求连接应牢固紧密；阀门安装前必须进行外观检 查阀门的铭牌应符合现行国家标准通用阀门标志GB 12220的规定
5.水泵和主机进/出水口必须采用柔性连接以防止振动 传播至建筑物
6.水泵和主机进水口前必须加Y型过滤器以防止焊渣或 杂质损坏设备
管道：横平竖直减少水阻
错误的安装
正确的安装
管道：横平竖直减少水阻
错误的安装
主管DN65
过滤DN25
支管DN25
直角弯
支管DN25
第一台热泵机组
第二台热泵机组
正确的安装
主管DN65
过滤DN25
过滤DN25直接接在主 干管上
支管DN25
支管DN25
第一台热泵机组
第二台热泵机组
附件： 压力表减振、连接水管减振
4.热水管必须进行保温室外保温厚度至少25mm其保温 材料需符合国家标准
管道：水管保温及防腐
错误的安装
水 管 外 保 护 层 腐 烂
水管外保护 层易腐烂
错误的安装
管道：水管保温及防腐
正确的安装
正确的安装
电气安装
1.集控器应安装在容易观察操作的地方不宜安装在有 水潮湿的地方
2.室外主机内的各连接线在出厂时已安装好用户处无 须再连接只须检查各连接线是否连接正常有无损坏 或脱落
