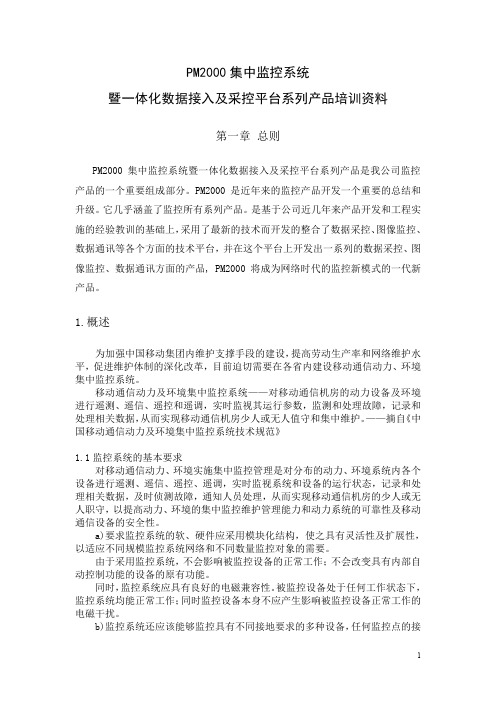

PM2000集中监控系统暨一体化数据接入及采控平台系列产品培训资料第一章总则PM2000集中监控系统暨一体化数据接入及采控平台系列产品是我公司监控产品的一个重要组成部分。

PM2000是近年来的监控产品开发一个重要的总结和升级。

它几乎涵盖了监控所有系列产品。

是基于公司近几年来产品开发和工程实施的经验教训的基础上，采用了最新的技术而开发的整合了数据采控、图像监控、数据通讯等各个方面的技术平台，并在这个平台上开发出一系列的数据采控、图像监控、数据通讯方面的产品, PM2000将成为网络时代的监控新模式的一代新产品。

1.概述为加强中国移动集团内维护支撑手段的建设，提高劳动生产率和网络维护水平，促进维护体制的深化改革，目前迫切需要在各省内建设移动通信动力、环境集中监控系统。

移动通信动力及环境集中监控系统——对移动通信机房的动力设备及环境进行遥测、遥信、遥控和遥调，实时监视其运行参数，监测和处理故障，记录和处理相关数据，从而实现移动通信机房少人或无人值守和集中维护。

——摘自《中国移动通信动力及环境集中监控系统技术规范》1.1监控系统的基本要求对移动通信动力、环境实施集中监控管理是对分布的动力、环境系统内各个设备进行遥测、遥信、遥控、遥调，实时监视系统和设备的运行状态，记录和处理相关数据，及时侦测故障，通知人员处理，从而实现移动通信机房的少人或无人职守，以提高动力、环境的集中监控维护管理能力和动力系统的可靠性及移动通信设备的安全性。

a)要求监控系统的软、硬件应采用模块化结构，使之具有灵活性及扩展性，以适应不同规模监控系统网络和不同数量监控对象的需要。

由于采用监控系统，不会影响被监控设备的正常工作；不会改变具有内部自动控制功能的设备的原有功能。

同时，监控系统应具有良好的电磁兼容性。

被监控设备处于任何工作状态下，监控系统均能正常工作；同时监控设备本身不应产生影响被监控设备正常工作的电磁干扰。

b)监控系统还应该能够监控具有不同接地要求的多种设备，任何监控点的接入均不应破坏被监控设备的接地系统。

rmx培训

Title of presentation here │ Month Day, Year 27
参数配置-网络配置
可用端口范围TCP端口固定需200个支持2000-59999范围， UDP端口固定需1000个支持2000-59999 范围
Title of presentation here │ Month Day, Year
RMX 4000Event RMX 4000 Classic
RMX 1000C
量
RMX 2000Event
RMX 200ห้องสมุดไป่ตู้Classic
容
RMX 500C
RMX 1500Classic
一体化设计接入端口恒定高性价比
模块化设计接入端口恒定高性价比
模块化设计适应性强超高性能
Title of presentation here │ Month Day, Year 4
24 24 24 24 2组 1组
64 64 64 64 4组 2组
30 15 90 80
120 120 120 120
60 30 180 160
120 60 360 320
不限会议数 8组不限会议数不限会议数（每板4组）不限会议数 8组不限会议数不限会议数（每板4组）
Title of presentation here │ Month Day, Year
Title of presentation here │ Month Day, Year
23
参数配置-网络配置
仅能设置1个默认路由
启用NAT时，需输入NAT服务器的地址
推荐连接千兆交换机
Title of presentation here │ Month Day, Year

CDMA2000实训课配置步骤

第一个机房第一次打开界面为告警管理界面，视图---配置管理，在配置管理界面下配置首先恢复到init模式:ZXC10 BSSB[100007]Server----右键---数据备份与恢复---恢复---init配置一般顺序：物理配置---无线参数----信令配置1、ZXC10 BSSB[100007]Server----右键----增加BSS---输入名称---确定2、右键---增加BSC---输入名称---确定3、物理配置----右键---增加机架----增加IP机架4、机架----右键-----增加机框：分别增加一级交换框、控制框、资源框和GCM框5、增加单板：单板名称：一级交换框：PSN 、GLIQV、UIMC；控制框：MP、UIMC、OMP、CLKG、CHUB；资源框：UIMU、DTB、IPCFE、ABPM、UPCF、DOSDU、1XSDU、SPB、VTCD选择85XX和-2的单板提示：资源框中：第13为DO_SDU，第14为1X_SDU，在增加1X_SDU时，先配置一部分无线参数6、双击无线参数下的1X参数，选择专家模式，配置内容查看信息查看表填写：BSID=0，markid=1，交换机序号=1( 信息表中没有)，移动国家码MCC=460,移动网络码=03,移动台IMSI=09 最后选择保存7、配置模块类型：只针对控制框的4个MP单板提示：模块类型有：1X_CMP、DO_CMP、SPCF、DSMP、RMP、BCTMP、OMP、RPU；4个MP单板，1和2主备，3和4主备操作：第一个单板MP---右键---配置模块类型---双击CPU1---选择1X_CMP---确定---双击CPU2---选择DO_CMP；同理：第3个单板----右键---配置模块类型---分别双击CPU1和CPU2---选择SPCF和DSMP；第4个单板---右键---删除单板---右键---增加单板---选择85XX MP单板（拆主备）---右键---配置模块类型---分别双击CPU1和CPU2---RMP和DO_CMP8、配置模块从属关系：MP和OMP都要配置MP---右键---配置模块从属关系---分别选择1XCMP和DOCMP-----选定DOSDU（可配置模块从属关系单元-）---点击增加---关闭，其他类似同理：第3个单板----右键---配置模块从属关系---分别选择SPCF和DSMP的可配置模块从属关系单元-----选择全部的UPCF---点击增加---关闭；第4个单板----右键---配置模块从属关系---分别选择RMP和DO_CMP---分别选择所有的可配置模块从属关系单元---点击增加---关闭；第11个MP单板---右键---配置模块从属关系---分别选择OMP和RPU----分别选择所有的可配置模块从属关系单元---点击增加---关闭9、配置MDM服务类型：对控制框的UIMC配置控制框中的UIMC---右键---配置MDM的服务类型---全选---10、SPB单板----右键---配置窄带信令链路二---点击增加----中继时隙起始改为16---确定-----关闭11、物理配置双击物理配置---（1）点击1XCMP\DOCMP选择表---在1XCMP模块信息中---右键---配置1XCMP选择表-----选择模块3----确定连续3次；在DOCMP模块信息中---右键---配置DOCMP选择表-----选择模块4----确定连续3次；在DOCMP模块信息中---右键---配置DOCMP选择表-----选择模块7----确定连续3次；（2）点击DSMP与RMP连接关系---右键---配置DSMP与RMP的连接关系---选中两边点连接-----点击确定-----关闭----关闭（3）IP协议栈接口---选定SPCF---在已经配置的IP接口地址信息中----右键---增加IP协议栈的接口----输入IP地址：10.1.1.2---点击确定；同理：选定IPCF----在已经配置的IP接口地址信息中----右键---增加IP协议栈的接口----输入IP地址：10.1.1.1---点击确定选定IPCF----在已经配置的IP接口地址信息中----右键---增加IP协议栈的接口----输入IP 地址：10.1.2.23---MAC地址改为01-00----点击确定（4）点击PDSN---右键-----增加PDSN----输入IP地址：10.1.1.3---绑定IP地址：10.1.1.3----输入任意的名称和位置---点击确定IP地址==绑定IP地址（5）点击SPCF\BCMCS：右键---配置PCF方式---选定PCF----点击确定右键---配置PCF防火墙和A10参数---增加---确定----关闭右键---配置SPCF与PDSN的连接----选中两边----点连接----点击确定----输入SPI=101，鉴权编码=1234567890ABCDEF，鉴权解码=1234567890ABCDEF---确定---关闭12、配置无线参数点击无线参数---点击频率参数---右键---增加----输入：载频频率指配=283----点击确定同理：点击频率参数---右键---增加----输入：载频频率指配=37----点击确定选择DO参数、非Qo参数下的系统参数---双击系统参数在总体参数中输入：AN_ID=0，SID=1,NID=1再点击保存查信息表在A12接口参数中输入：AN-IP地址为：10.1.2.21---点击保存----在下面右键----选择修改---AAA服务器IP地址为：10.1.2.22----点击确定选择子网参数配置---在下面右键---增加----输入：颜色码=6，子网地址=000…….00-16-00-00-00---点击确定13、信令配置本交换局（BSC）配置：点击—本交换局数据---测试号=1（可以任意数字）----点击保存----点击本交换局信令点数据-----右键---增加----在信令点编码中：24位信令编码=22-22-22---点击确定邻接局（MSC）配置：双击邻接局（MSC）配置-----右键---增加----在子业务字段改为：国内信令点编码[8]，信令点编码类型为：24位信令编码[24];在信令点编码中输入：15-15-15---点击确定14、MTP配置双击信令链路组---右键----增加----确定双击信令链路---右键-----增加----选择链路组编号为1----确定双击信令路由---右键----增加-----确定双击信令局向---右键---增加----确定15、SSN配置右键---增加---确定重复10次，加满为止16、DTB单板配置选择DTB单板---右键---配置PCM---点击增加---确定---右键---配置中继---全部选定可用时隙---点击增加---点击关闭---关闭BTS配置1、BSSB[0]----右键---增加BTS----增加CBTS I2---确定在CBTS I2下---物理配置---右键----增加CBTS I2机架----不支持CBM---确定CBM介绍提示：CBM为中兴研发的一个单板，含CSM芯片，集成度太高，易坏，一般不使用，选用CBM单板后，CHM单板不再使用，第二个机房的BTS含CBM单板2、添加单板单板名称：FEFC（3个），PIMB，DPA（3个），BIM，GCM，SAM3，TRXB（3个），RIM7，CHM0（2个），CMM(2个)，CHM2（2个），DSMA3、BTS与BSC的连接单板DSMA---右键---配置与BSC的连接---E1/T1方式---选中BSC中的第三行与BTS的第1行，点连接----点击确定---关闭4、配置无线参数双击无线参数----点击保存右键---增加小区-----选择1X小区---在小区实体参数中输入：SID=1，NID=1，位置区域编码LAC=2，小区识别码CI=21（查信息表），Pilot_PN=12，Pilot_PN增量=3，频带类别=800M点击系统参数----基站识别码=21，时差=16，登记地区=2，点击保存1X小区---右键----增加载频---点击是---点击保存双击导频信道----右键---增加----确定双击同步信道----右键---增加----确定双击寻呼信道----右键---增加----确定双击接入信道----右键---增加----确定双击快速寻呼信道----右键---增加----确定双击PTT公用信道----右键---增加----确定双击DO小区---在小区无线参数下，输入小区别名，小区全局标识=000…-00-01-00---在小区状态关系下，输入：当地时间相对系统时间的偏执=北京，Pilot_PN=12---点击保存DO小区---右键----增加载频---点击保存DO信道自动生成，无需配置BSC物理配置1、物理配置----选择专家模式----BTS状态---正式商用---确定---点击授权CE数---1X=10，DO=1 编译：视图---系统工具---版本管理---版本管理功能1、版本添加：版本管理功能---版本添加---选定全部---确定---关闭----再次选定全部-----右键---添加版本2、版本分发：版本管理功能---版本分发---普通分发---点击绿色箭头----全部选定---确定---特殊分发-----点击绿色箭头----全部选定---确定---全部选定---右键---版本分发3、版本激活：版本管理功能---版本激活---普通激活---BSC下全部选定打钩，BTS下全部打钩---确定-----再次全部选定----右键-----普通激活数据同步回到配置管理界面：视图---配置管理1、ZXC10 BSSB[1000]----右键---数据同步---选定整表传输，OMP数据分发---是查看手机是否能上网、打通电话和发短信每次修改完之后，只要进行数据同步即可，不需要再进行版本分发。

宝利通RMX 2000安装配置手册

RMX 2000-安装配置手册-V5-L3【Polycom PGS】— 2013年1月—文档修正记录文档属性属性内容文档名称RMX 2000-安装配置手册-V5-L3维护部门或团队东北能源团队首次发布日期当前版本号备注说明文档变更记录（描述本次文档维护人变更记录）序号变更原因变更日期当前维护人变更描述1版本更新2013-1-24苏展第一版23456修订内容（描述本次修订的各具体内容）序号修订章节修订日期修订内容123456789101112131415目录第1章RMX 2000产品介绍 ................................................................................... 错误!未定义书签。

产品功能 ......................................................................................................... 错误!未定义书签。

硬件架构 ......................................................................................................... 错误!未定义书签。

系统容量 ......................................................................................................... 错误!未定义书签。

RMX 2000面板介绍 ....................................................................................... 错误!未定义书签。

前面板介绍 ............................................................................................. 错误!未定义书签。

视频会议RMX产品培训

------------------------------------------------------LAN1 IP: 172.21.101.12 MAC: 00:04:f2:be:80:86 LAN2 IP: Mask: Mask: 255.255.255.0
MAC: 00:04:f2:be:80:87 ------------------------------------------------------console module is running mcs module is running gk module is running -------------------------------------------------------
进入命令状态，显示提示符“#” 输入“show”命令，可以显示目前的ip地址信息。
20网络端口1的命令：
set lan1 static <ip> netmask <mask> [gw <gateway>] ip：新的设备ip地址 mask：子网掩码 gw：网关
纯语音客户端可自由互通。以及支持不同协议、不同速率的会议。
LPR（Lost Packet Recovery）和动态抖动缓存支持。最新的
POLYCOM 专利技术LPR ，抗丢包传输能力极为出色，是目前专业机构评测的最强大的丢包恢复处理技术。
灵活、快速、安全的网络应用支持。2个千兆口，提供内部路由。支持跨网组
2019/1/13
3
硬件安装
设备验收注意事项
检查外包装是否损坏?如存在问题需立即与发货方确认。检查设备是否开封？出厂有厂家标识的胶带封口。
核对配件清单，清点配件。

RMX2000操作指导手册

RMX2000操作指导手册云南省司法厅视频会议项目RMX2000简易操作指导手册1.1 外观和接口介绍➢3U 高度19英寸机架式结构1.2 硬件安装➢将RMX2000安装于机架上➢将网线插入RTM IP 板卡的LAN2口➢将电源线插好➢确认与电源线板接触良好1.3 系统登录RMX2000管理界面•选择（单击）欢迎界面上的国旗即可将界面语言变换成相应国家的语言•用户名/密码：POLYCOM/POLYCOM•单击登录登录界面1.4 网络配置RMX管理，点击IP网络服务，可修改管理和信令、媒体地址。

•在RMX管理项目下选择IP网络服务•选择双击Management Network选项•选择IP，将控制单元IP地址、机箱管理IP地址、掩码更改成你需要的网络网段的IP及掩码•选择路由器选项，将缺省路由器IP地址信息改成你管理员分配给你的网关•如果我们不需DNS服务器上网，则不需配置DNS选项•选择IP Network Service选项•单击左侧IP，将IP网络类型选成H.323•将信令主机IP及MPM1、2的IP和掩码设成你需要的IP、掩码•单击左侧路由器•IP网络类型设为H.323•缺省路由器IP地址设为你需要的网关•在主网闸的IP地址或名称中填入GK的IP地址，并在网闸中的MCU前缀中填入MCU配置到网闸（GK）上的识别码，此为MCU 向GK注册时所使用的字符串，GK向MCU 转接呼叫请求时，GK可使用此字符串识别MCU •别名设置中，输入MCU需要的E.164号码，并在类型中选择E.164,完成MCU 在网闸（GK）上的别名设置1.5 添加地址薄•在右侧地址簿添加新的与会者，可以将地址薄中与会者拖拽到会议中呼叫其参会。

•设置站点名称，填写站点IP地址，设置网络类型为“H.323”，点击确定。

1.6 建立会议模板•常规项中，填写模板名称，选择线路速率.•其他参数保持默认值•高级一项中，选择勾选加密、LPR、自动终止、回波抑制、键盘噪音抑制、自动重拨••取消“启用收集阶段”。

RMX2000操作文档中文

第一章RMX硬件描述 (2)一．RMX 2000的外形图 (2)二．硬件突出特点 (2)三．技术指标 (2)四．前面板 (6)五．后面板 (7)第二章开会前的准备 (9)一．正确连接RMX2000至网络 (9)二．配置IP地址和网络参数 (9)1.收集网络设备和地址信息（需要4个IP地址） (9)1.1管理网络 (9)2.首次进入系统设置 (12)2.1产品注册 (12)2.2更改出厂默认的管理网络设置 (12)2.2.1使用USB设置 (13)2.3首次开机和连接RMX2000 (13)2.4修改默认的IP和ISDN/PSDN设置。

(15)第三章配置会议服务 (27)一．Management _Network 网络管理设置 (27)二.设置IVR服务 (28)三．建立会议模板 (30)四.添加终端列表 (31)五.建立会议 (32)第四章会议管理 (34)一．针对终端的进行操作 (34)二．控制会议显示模式 (34)三会议过程中的监控 (36)第一章 RMX硬件描述一．RMX 2000的外形图先进易用的多点会议平台RMX2000 实时媒体会议平台为企业和运营商提供简单和易于管理的多点视频和一体化（视频，音频，内容）的会议服务。

二．硬件突出特点a)AdvancedTCA平台–高性能，高可靠性，易管理b)基于IMS模型设计–全新的设计适用于大规模扩展c)超高速连接–快速数据传送，超低时延d)多级Web管理–轻松实现安全的远程管理e)虚拟会议室–任何时间可按需召开会议f)扩展会议分屏–增强会议的交互性，使会议效率最大化g)基于Web的快速安装向导–简单易用h)自动诊断故障可现场更换–简化维护i)XML API–提供丰富的API开发包，可按需开发会议管理和会议控制j)业界领先的会议和协作解决方案的最优媒体会议平台三．技术指标RMX 2000实时媒体会议平台可以配置为支持20、30、40、60和80个媒体资源。

RMX1500-RMX2000产品培训

25
RMX-1500/2000初始配置-IP网络服务
在路由器栏设置您网络的默认网关
必要时可添加静态路由（默认不需要此操作）
Title of presentation here │ Month Day, Year
26
RMX-1500/2000初始配置- IP网络服务
DNS、网闸、端口及 Qos等栏目可根据需要进行设置，通常无特殊需要，保持默认设置即可
32
建立会议模版
在分屏颜色标识一项选择分屏的背景颜色及图案
Title of presentation here │ Month Day, Year
33
建立会议模版
在IVR一项中默认是开启语音提示服务。如有终端呼入MCU，则有语音提示其选择会议的ID号如果领导不需要提示音（有新会场加入等），可以关掉。
管理IP： 192.168.1.254 网关：192.168.1.1 掩码： 255.255.255.0
Title of presentation here │ Month Day, Year
13
RMX-1500/2000初始配置-网络设置
在电脑上修改U盘中配置文件
打开LAN Configuration Utility.exe文件在弹出窗口中配置分配的控制管理 IP、机箱管理IP以及掩码、网关等信息
11
目录
RMX-1500硬件 RMX-2000硬件 RMX-1500/2000初始配置
Title of presentation here │ Month Day, Year
12
RMX-1500/2000初始配置-信息收集
RMX1500需要IP地址数量

RMX2000级联会议配置细则

RMX2000级联会议配置细则一、主MCU中的设置 (2)1.1、主MCU地址簿中级联点地址条目的设置与创建 (2)1.2、主MCU中会议模板的设置与创建 (4)1.3、主MCU中E NTRY Q UEUE的设置与创建 (9)二、从MCU中的设置 (12)2.1、从MCU地址簿中级联点地址条目的设置与创建 (12)2.2、从MCU中会议模板的设置与创建 (14)2.3、从MCU中E NTRY Q UEUE的设置与创建 (14)三、级联会议召开 (16)3.1、级联会议召开主MCU中的设置 (16)3.2、级联会议召开从MCU中的设置 (18)一、主MCU中的设置1.1、主MCU地址簿中级联点地址条目的设置与创建MCU中创建地址条目及创建从MCU的级联点。

进入MCU的操作界面后，选中MCU中的地址簿，右键点击空白区域并选择“新增与会者”进行地址条目的增加和新建。

出现如下“新增与会者”对话框。

首先进行“常规”选项卡的设置。

1、填写好名称；2、“呼叫方式方向”默认的为“呼出”，我们需要选择为“呼入”；3、“类型”默认设置即可（H.323）；4、填写“IP地址”（必须是MCU的信令IP地址）；5、“常规”选项卡中其他设置全部默认即可。

设置完成后如下图所示：“高级”和“信息”中的设置也是全部默认即可，如下图所示：设置完成后，点击“OK”或者敲击键盘“回车”键，地址条目创建完成。

创建好的地址条目如下图所示：1.2、主MCU中会议模板的设置与创建在“RMX管理”区域中的“罕见不常用”栏中找到“会议简档”单击“会议简档”，MCU中便会出现会议简档的管理界面，如下图所示：在会议简档管理区域单击鼠标右键出现“新建简档”，下图所示：单击“新建简档”进行MCU的会议模板的设置与创建，如下图所示：“常规”设置中有如下设置1、填写好名称；2、线路速率选择（最小384K，最大4096K）可依据会场情况选择；3、常规设置中其他默认。

RMX20002.0手册word版

RMX2000 系统标记EQ：自主会议。

选择模板会议室EQ使用RMX 2000 入门指南2.0 版目录系统简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 RMX 2000 ................................................................................................. 1-2 RMX 的主要功能..................................................................................... 1-3 视频显示........................................................................................... 1-3动态Continuous Presence ..................................................... 1-3标准清晰度(SD) ...................................................................... 1-4高清晰度(HD) ......................................................................... 1-4多切换模式............................................................................... 1-4H.239 / People+Content ........................................................ 1-5媒体加密................................................................................... 1-5启用IVR 的会议.............................................................................. 1-5 Entry Queue .................................................................................... 1-5会议功能和选项............................................................................... 1-6按需开会................................................................................... 1-6连接方法................................................................................... 1-6会议管理和监控功能....................................................................... 1-6首次安装和配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1硬件安装和设置....................................................................................... 2-1 将RMX 安装到机架上.................................................................... 2-2连接电缆........................................................................................... 2-3收集网络设备及地址信息....................................................................... 2-4 IP 服务.............................................................................................. 2-4管理网络................................................................................... 2-4缺省IP 服务（会议服务）..................................................... 2-4IP 网络服务要求的信息.......................................................... 2-4ISDN/PSTN 服务........................................................................... 2-6首次进入配置........................................................................................... 2-7 步骤1：产品注册............................................................................ 2-7获得激活密钥........................................................................... 2-7步骤2：修改出厂缺省管理网络设置............................................ 2-8管理网络的定义....................................................................... 2-8修改USB 密钥设置................................................................. 2-8目录ii步骤3：首次启动和连接MCU ..................................................... 2-9步骤4：修改缺省IP 和ISDN/PSTN 服务设置........................ 2-12快速配置向导......................................................................... 2-12RMX 的缺省会议设置........................................................................... 2-31 定制RMX 的缺省会议设置.......................................................... 2-33基本操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1启动RMX 网络客户端............................................................................ 3-1RMX 网络客户端界面组件..................................................................... 3-3 查看和系统功能的权限........................................................... 3-4会议列表........................................................................................... 3-5列表................................................................................................... 3-5 RMX 管理......................................................................................... 3-6状态栏............................................................................................... 3-6系统警示................................................................................... 3-6与会者警示............................................................................... 3-7端口使用率测量....................................................................... 3-7MCU 状态................................................................................ 3-8地址簿............................................................................................... 3-8显示和隐藏地址簿................................................................... 3-9定制主屏幕....................................................................................... 3-9定制RMX 管理窗格............................................................. 3-10开始会议................................................................................................. 3-12 从会议窗格开始会议..................................................................... 3-12“常规”选项卡...................................................................... 3-13“与会者”选项卡.................................................................. 3-16连接会议................................................................................................. 3-21 直接呼入......................................................................................... 3-21H.323 与会者.......................................................................... 3-22SIP 与会者.............................................................................. 3-22Entry Queue 访问......................................................................... 3-23H.323 与会者.......................................................................... 3-23SIP 与会者.............................................................................. 3-24ISDN/PSTN 与会者............................................................. 3-24呼出与会者..................................................................................... 3-25 Polycom RMX 2000 入门指南iii视频分屏中的终端名称......................................................................... 3-26 透明终端名称......................................................................... 3-27监控进行中的会议................................................................................. 3-28 操作选择......................................................................................... 3-28多重选择................................................................................. 3-29会议等级的监控............................................................................. 3-29与会者等级的监控......................................................................... 3-32与会者连接监控..................................................................... 3-32进行中的会议中执行的操作................................................................. 3-35 会议等级的操作............................................................................. 3-35更改会议的持续时间............................................................. 3-35更改会议的视频分屏............................................................. 3-36视频强制................................................................................. 3-38与会者等级的操作......................................................................... 3-40个人分屏控制......................................................................... 3-42使用DTMF 代码的会议控制............................................... 3-45术语表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1目录iv1-11系统简介本“入门指南”提供关于RMX 系统的安装和基本操作信息。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2019/4/23 | Polycom Confidential
31 / 53
RMX2000初次使用—RMX管理器
2019/4/23 | Polycom Confidential
32 / 53
RMX2000初次使用—初始画面
会议列表列表
RMX管理
地址簿
状态栏
2019/4/23 | Polycom Confidential
•RMX2000软件安装 •RMX2000会议操作 •RMX2000常见问题处理
2019/4/23 | Polycom Confidential
21 / 53RMX2000硬 Nhomakorabea安装将RMX2000接入网络中
其默认IP： 192.168.1.254网关：
192.168.1.1
掩码：255.255.255.0
POLYCOM RMX2000培训
龙泉@南京 2011年06月
课程目标
学习完本课程，您应该能够：
掌握RMX2000的主要性能
掌握RMX2000的软硬件安装
掌握RMX2000的会议操作掌握RMX2000的常见问题处理
2019/4/23 | Polycom Confidential
2 / 53
LAN端口
E1/T1端口
HS指示灯
2019/4/23 | Polycom Confidential 12 / 53
硬件结构 -RMX2000 硬件：其它模块
• 电源

• 风扇
双 48V/300W 电源负载均衡输入电压范围 90 to 264 V AC 电源故障信息反馈至RTM-IP 双色 LED电源状态指示（在风扇模块上）过热自动关机
2019/4/23 | Polycom Confidential 6 / 53
硬件结构 -RMX2000 硬件：前面板
MPM板及LED
风扇抽屉
风扇及电源LED
3U 高度 19英寸机架式结构输入电压: 100 - 220v CNTL – 管理服务器可选 IAM 插板式 SE200 应用服务器 RTM IP –硬件管理模块 (Shelf Management) 和 IP 交换机电源和风扇模块
• 磨损 – 开关闭合不到
位 • 折断 – 开关无法闭合 • 无法锁紧 • 螺丝松动 • 发生在不同板卡造成不同故障现象。 • HS灯状态
闪烁常亮
2019/4/23 | Polycom Confidential
19 / 53
硬件结构 -RMX2000 硬件：区分新老机箱
• 老型号机箱： • 新型号机箱
2019/4/23 | Polycom Confidential
22 / 53
22
RMX2000硬件安装
将RMX2000安装于机架上将网线插入RTM IP 板卡的
LAN2口
将电源线插好启动MCU
2019/4/23 | Polycom Confidential
23 / 53
23
目录
•RMX2000硬件结构
在浏览器地址栏输入RMX的默认IP即可登录其管理界面
2019/4/23 | Polycom Confidential
28 / 53
28
RMX2000初次使用—初次登录
选择（单击）欢迎界面上的国旗即可将界面语言变换成相应国家的语言用户名： POLYCOM 密码： POLYCOM 单击登录
33 / 53
33
RMX2000初次使用—修改默认网络配置
在RMX管理一项下选择IP网络服务在弹出的对话框中双击 Management 192.168.1.254 选择IP，将控制单元IP地址、机箱管理IP地址、掩码更改成你需要的IP网段的IP 及掩码
2019/4/23 | Polycom Confidential
• MPM-F/H, MPM+40/80
视频、音频及RTP处理运行Linux操作系统
2019/4/23 | Polycom Confidential
11 / 53
硬件结构 -RMX2000 硬件：系统板卡
•
RTM-ISDN（选件）
每块RTM-ISDN板卡最大支持7条E1或9 条T1 PRI线路当系统有一块MPM板卡时，RTMISDN应插到MPM对应的后背板槽位当系统有两块MPM板卡时，RTMISDN可插到任一后背板槽位
RMX2000的控制IP 和管理IP、掩码、网关。
2019/4/23 | Polycom Confidential
25 / 53
25
RMX2000初次使用—网络配置
将USB密钥插入MCU后面的USB口然后开机；等待十分钟，在你能登录进 MCU后将 USB密钥拔出。
2019/4/23 | Polycom Confidential
2019/4/23 | Polycom Confidential
14 / 53
硬件结构—系统启动
3.BIOS 2.IPMC 1.Shelf
4.GRUB 5.Kernel
6.MCMS Daemon 7.MCMS Processes CS Apache
8.MPM
2019/4/23 | Polycom Confidential
2019/4/23 | Polycom Confidential
29 / 53
29
RMX2000初次使用—RMX管理器
• RMX Manager安装
2019/4/23 | Polycom Confidential
30 / 53
RMX2000初次使用—RMX管理器
• 支持多MCU控制
5.0.1新功能
2019/4/23 | Polycom Confidential
17 / 53
硬件结构 -RMX2000 硬件：板卡正确的装卸方法
手柄未到位
手柄开启板卡已拔出
手柄已锁紧
2019/4/23 | Polycom Confidential 18 / 53
硬件结构 -RMX2000 硬件：板卡把手的常见故障
2019/4/23 | Polycom Confidential 7 / 53
电源模块
USB端口 (调试用)
控制单元
可选应用模块
MPM – 媒体处理模块 X 2
硬件结构 -RMX2000 硬件：后面板
2019/4/23 | Polycom Confidential
8 / 53
硬件结构 -RMX2000 硬件：平台构架
2100A/B/C 仅支持 MPM-F/H 板卡 2100D MPM+ 板卡必须使用新型号机箱支持 MPM-F/H 板卡，但不能与 MPM+板卡混用
2019/4/23 | Polycom Confidential
20 / 53
目录
•RMX2000硬件结构
•RMX2000硬件安装
LAN 1-3端口
ShMG 内部连接 USB 备用按钮状态 LED LAN端口串口端口及LED
2019/4/23 | Polycom Confidential
10 / 53
硬件结构 -RMX2000 硬件：系统板卡
• CTRL
CF卡： Linux操作系统及RMX应用程序硬盘：日志文件、CDR及临时目录等
•
新功能同时适用于所有平台
Small
Large
Medium RMX 2000
RMX 4000
2019/4/23 | Polycom Confidential
4 / 53
版本简介
• 首个版本支持新的大容量平台 RMX 4000 • 通用软件平台 - RMX 2000 & RMX 4000
RMX 4000 software RMX 2000 V4.7 (US Federal certified version)
• RMX 4000即刻支持所有RMX 2000的原有功能
RMX 4000
V7.0
V4.7
2019/4/23 | Polycom Confidential 5 / 53
容量
板卡类型
MPMx—S板 MPMx—D板
单板最大容量
7HD1080p/15HD720p/30SD/45CIF 15HD1080p/30HD720p/60SD/90CIF
15 / 53
硬件结构 -RMX2000 硬件：板卡指示灯
• 启动
关机
• 启动
加载
• 完成启动 • 完成启动
但有告警
系统正常
2019/4/23 | Polycom Confidential 16 / 53
硬件结构 -RMX2000 硬件：关于板卡把手
• • • • 微动开关 – 热插拔传感器两种把手 – 全金属手柄/塑料锁扣锁扣 – 将把手缩紧，确保开关闭合小部件大故障
Gigabit Ethernet
LAN ShM
IP Backplane
ATCA架构 MPM MPM CNTL IAM
2019/4/23 | Polycom Confidential
9 / 53
硬件结构 -RMX2000 硬件：系统板卡
• RTM-IP

控制、监视、管理硬件（电源、风扇、MPM、CNTL板等) 内/外部高速网络连接 12V供电：CPU、RTM-IP、风扇运行Linux操作系统
目录
•RMX2000硬件结构
•RMX2000硬件安装
•RMX2000初次使用 •RMX2000会议操作 •RMX2000常见问题处理
