名词解释六点定位原理 ：采用六个按一定规则布置的支承点，并保持与工件定位基准面的接触，限制工件的六 个自由度，使工件位置完全确定的方法。
过定位 ：也叫重复定位，指工件的某个自由度同时被一个以上的定位支撑点重复限制。
加工精度 ：零件加工后的实际几何参数和理想几何参数符合程度。
加工误差：零件加工后的实际参数 和理想几何参数的偏离程度。
原始误差 ：由机床，刀具，夹具，和工件组成的工艺系统的误差。
误差敏感方向 ：过切削刃上的一点并且垂直于加工表面的方向。
主轴回转误差 ：指主轴瞬间的实际回转轴线相对其平均回转轴线的变动量。
表面质量 ：通过加工方法的控制，使零件获得不受损伤甚至有所增强的表面状态。
包括表面的几何形 状特征和表面的物理力学性能状态。
生产过程 ：从原料（或半成品）进厂一直到把成品制造出来的各有关劳动过程的总和统称工厂的生产 过程。
工艺过程 ：在生产过程中凡是改变生产对象的形状、尺寸、位置和性质等使其成为成品或半成品的过 程。
工艺规程 ：人们把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产这些工艺文件即为工 艺规程。
工序 ：一个工序是一个或一组工人在一台机床（或一个工作地） ，对同一工件（或同时对几个）所连续 完成的工艺过程。
工步 ：在加工表面不变，加工刀具不变，切削用量不变的条件下所连续完成的那部分工序。
工位 ：在工件的一次安装后，工件相对于机床（或刀具）每次占据一个确切位置所完成的那一部分工艺过程。
例如：在一次安装中进行车端面，倒角属于 2 个工位。
走刀：在一个工步中，若金属分几次切削，则切削一次，称一次走刀。
例如：粗车外圆分几次走刀。
定位 ：使工件在机床或夹具中占有准确的位置。
夹紧 ：在工件夹紧后用外力将其固定，使其在加工过程中保持定位位置不变的操作。
安装：工件一次装夹后所完成的那一部分工艺过程。
装夹 ：就是定位和夹紧过程的总和。
2者的区别：安装是工艺过程的一部分，可由装夹次数衡量。
机械制造工程学习题及答案超级完整
机械制造工程学习题及答案超级完整第1页共36页第一章绪论思考下列问题:1．机械制造工业的发展历史和现状。
2．机械制造工业在国民经济中的地位作用。
3．本课程的主要任务和要求。
第二章金属切削加工的基础知识一、填空题1.在加工中，刀具和工件之间的相对运动称为切削运动，按其功用可分为主运动和进给运动其中主运动消耗功率最大。
2.切削用量三要素是指切削速度、进给量和背吃刀量某3.刀具静止角度参考系的假定条件是假定安装条件和假定运动条件4.常用的切削刃剖切平面有正交平面、法平面、背平面和假定工作平面，它们可分别与基面和切削平面组成相应的参考系。
5.在正交平面内度量的前刀面与基面之间的夹角称为前角，后刀面与切削平面之间的夹角称为后角6.正交平面与法平面重合的条件是刃倾角为07.基准平面确定后，前刀面由前角和刃倾角两个角确定；后刀面由后角和主偏角两个角确定；前、后刀面确定了一条切削刃，所以一条切削刃由前角、后角、刃倾角、主偏角四个角度确定。
8.用以确定刀具几何角度的两类参考坐标系为刀具标注角度参考系和刀具工作角度参考系二、判断题（正确的打√，错误的打某）1.在切削加工中，进给运动只能有一个。
（某）2.背平面是指通过切削刃上选定点，平行于假定进给运动方向，并垂直于基面的平面。
第2页共36页（某）3.其它参数不变，主偏角减少，切削层厚度增加。
（某）4.其它参数不变，背吃刀量增加，切削层宽度增加。
（√）5.主切削刃与进给运动方向间的夹角为主偏角Kr。
（某）某6.车削外圆时，若刀尖高于工件中心，则实际前角增大。
（√）7.对于切断刀的切削工作而言，若考虑进给运动的影响，其工作前角减少，工作后角增大。
（某）某8.当主偏角为90时，正交平面与假定工作平面重合。
（√）9.切削铸铁类等脆性材料时，应选择K类（YG类）硬质合金。
（√）10.粗加工时，应选择含钴量较低的硬质合金。
（某）三、名词解释1.基面过切削刃上选定点垂直于主运动方向的平面。
机械制造工程学测试考试试题及答案答案在后面
机械制造工程学测试考试试题及答案答案在后面文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从转变为，则表面产生残余_________。
A.拉应力B.压应力C.拉应力、压应力都有可能。
2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。
A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。
A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。
（n：尺寸链的数目）A. B. n C. 1/nD. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。
A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度。
6、斜锲夹紧机构的自锁条件是。
(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是。
A．钻孔 B．车孔 C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是。
A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。
A．20钢B．铝 C．铜D．铸铁10、如图，欲在其上钻孔Ol 及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是。
二、名词解释 (每题3分，共12分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：(共14分)1、根据六点定位原理，试分析下图中各个定位元件所消除的自由度。
《机械制造工程学》-专科考试A

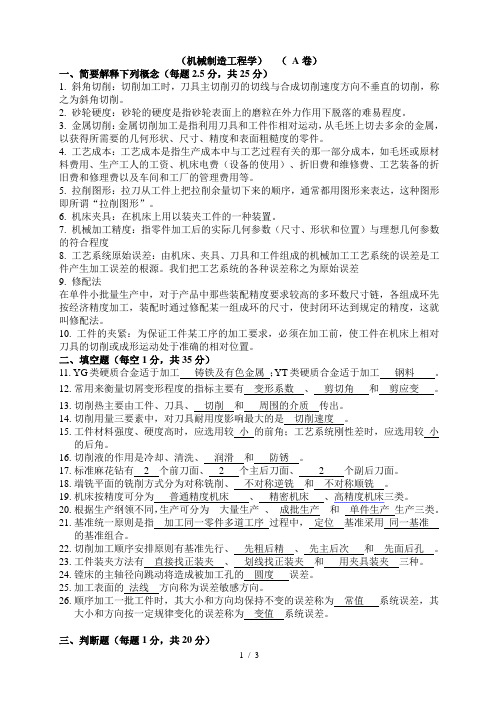

（机械制造工程学）（A卷）一、简要解释下列概念（每题2.5分，共25分）1. 斜角切削：切削加工时，刀具主切削刃的切线与合成切削速度方向不垂直的切削，称之为斜角切削。
2. 砂轮硬度：砂轮的硬度是指砂轮表面上的磨粒在外力作用下脱落的难易程度。
3. 金属切削：金属切削加工是指利用刀具和工件作相对运动，从毛坯上切去多余的金属，以获得所需要的几何形状、尺寸、精度和表面粗糙度的零件。
4. 工艺成本：工艺成本是指生产成本中与工艺过程有关的那一部分成本，如毛坯或原材料费用、生产工人的工资、机床电费（设备的使用）、折旧费和维修费、工艺装备的折旧费和修理费以及车间和工厂的管理费用等。
5. 拉削图形：拉刀从工件上把拉削余量切下来的顺序，通常都用图形来表达，这种图形即所谓“拉削图形”。
6. 机床夹具：在机床上用以装夹工件的一种装置。
7. 机械加工精度：指零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度8. 工艺系统原始误差：由机床、夹具、刀具和工件组成的机械加工工艺系统的误差是工件产生加工误差的根源。
我们把工艺系统的各种误差称之为原始误差9. 修配法在单件小批量生产中，对于产品中那些装配精度要求较高的多环数尺寸链，各组成环先按经济精度加工，装配时通过修配某一组成环的尺寸，使封闭环达到规定的精度，这就叫修配法。
10. 工件的夹紧：为保证工件某工序的加工要求，必须在加工前，使工件在机床上相对刀具的切削或成形运动处于准确的相对位置。
二、填空题（每空1分，共35分）11. YG类硬质合金适于加工铸铁及有色金属；YT类硬质合金适于加工钢料。
12.常用来衡量切屑变形程度的指标主要有变形系数、剪切角和剪应变。
13.切削热主要由工件、刀具、切削和周围的介质传出。
14.切削用量三要素中，对刀具耐用度影响最大的是切削速度。
15.工件材料强度、硬度高时，应选用较小的前角；工艺系统刚性差时，应选用较小的后角。
16.切削液的作用是冷却、清洗、润滑和防锈。
机械制造工程学测试试题及答案答案在面
机械制造工程学试卷一、选择题 (每题2分，共20分)1、磨削加工中，工件表层因受高温影响，金相组织发生变化，金属比重从7.75转变为7.78，则表面产生残余_________。
A.拉应力B.压应力C.拉应力、压应力都有可能。
2、主轴加工采用两中心孔定位，能在一次安装中加工大多数表面，符合________ 。
A.基准重合原则B.基准统一原则C.自为基准原则D.互为基准原则3、车床主轴存在纯轴向漂移时，对所车削出的工件的_________加工精度影响很大。
A.外圆B.内孔C.端面4、由n环组成的尺寸链，各组成环都呈正态分布，则各组成环尺寸的平均公差采用概率法计算比极值法计算放大________倍。
（n：尺寸链的数目）A. B. n C. 1/n D. n-15、镗模加工箱体孔系，镗杆与机床主轴采用浮动联接，其孔系的位置精度只取决于________。
A.镗刀的尺寸精度B.机床的回转精度C.镗模和镗杆的制造精度。
6、斜锲夹紧机构的自锁条件是。
(α为斜锲锲角；Ф1、Ф2为摩擦角)A.α≥Ф1＋Ф2B. α≤Ф1＋Ф2C．α＝Ф1＋Ф2 D. α≠Ф1＋Ф27、下列孔加工方法中，属于定尺寸刀具法的是。
A．钻孔B．车孔C．镗孔 D．磨孔8、为减少毛坯误差复映而引起的加工误差可采取的正确方法是。
A.增大切削深度 B．提高切削进给量C．提高系统的刚度 D．提高切削速度9、在相同的磨削条件下，以下哪种材料的工件磨削以后得到的表面粗糙度数值最小。
A．20钢B．铝 C．铜D．铸铁10、如图，欲在其上钻孔O l及O2，要O1O2与A面平行，孔O及其它表面均已加工，工件厚度为8mm，保证设计尺寸A1、A2的最合理的定位方案是。
二、名词解释 (每题3分，共12分)1.工序2.机械加工精度3.六点定位原理4.磨削烧伤三、简答题：(共14分)1、根据六点定位原理，试分析下图中各个定位元件所消除的自由度。
并指出属于何种定位方式（指完全定位、不完全定位、过定位、欠定位）? (8分)(参考坐标轴x,y,z已标注在图中。
机械制造工程学试题说课材料

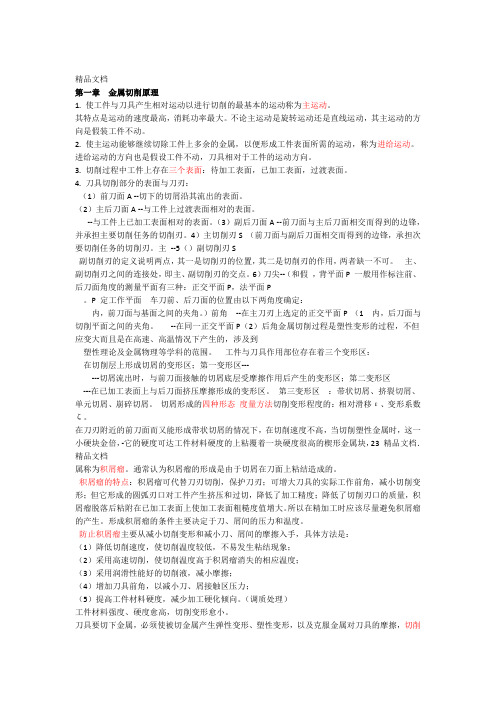

精品文档第一章金属切削原理1. 使工件与刀具产生相对运动以进行切削的最基本的运动称为主运动。
其特点是运动的速度最高，消耗功率最大。
不论主运动是旋转运动还是直线运动，其主运动的方向是假装工件不动。
2. 使主运动能够继续切除工件上多余的金属，以便形成工件表面所需的运动，称为进给运动。
进给运动的方向也是假设工件不动，刀具相对于工件的运动方向。
3. 切削过程中工件上存在三个表面：待加工表面，已加工表面，过渡表面。
4. 刀具切削部分的表面与刀刃：（1）前刀面A --切下的切屑沿其流出的表面。
（2）主后刀面A --与工件上过渡表面相对的表面。
--与工件上已加工表面相对的表面。
（3）副后刀面A --前刀面与主后刀面相交而得到的边锋，并承担主要切削任务的切削刃。
4）主切削刃S （前刀面与副后刀面相交而得到的边锋，承担次要切削任务的切削刃。
主--5（）副切削刃S副切削刃的定义说明两点，其一是切削刃的位置，其二是切削刃的作用，两者缺一不可。
主、副切削刃之间的连接处，即主、副切削刃的交点。
6）刀尖--（和假，背平面P 一般用作标注前、后刀面角度的测量平面有三种：正交平面P，法平面P。
P 定工作平面车刀前、后刀面的位置由以下两角度确定：内，前刀面与基面之间的夹角。
）前角--在主刀刃上选定的正交平面P （1 内，后刀面与切削平面之间的夹角。
--在同一正交平面P（2）后角金属切削过程是塑性变形的过程，不但应变大而且是在高速、高温情况下产生的，涉及到塑性理论及金属物理等学科的范围。
工件与刀具作用部位存在着三个变形区：在切削层上形成切屑的变形区；第一变形区------切屑流出时，与前刀面接触的切屑底层受摩擦作用后产生的变形区；第二变形区---在已加工表面上与后刀面挤压摩擦形成的变形区。
第三变形区：带状切屑、挤裂切屑、单元切屑、崩碎切屑。
切屑形成的四种形态度量方法切削变形程度的：相对滑移ε、变形系数ζ。
在刀刃附近的前刀面而又能形成带状切屑的情况下，在切削速度不高，当切削塑性金属时，这一小硬块金倍，-它的硬度可达工件材料硬度的上粘覆着一块硬度很高的楔形金属块，23 精品文档．精品文档属称为积屑瘤。
试卷A答案及评分标准-机械制造技术精品课程
《机械制造技术-基础知识》期末试卷（A）答案一、填空题：1．制造系统覆盖产品的全部生产过程，即设计、制造、装配、销售等的全过程。
2．热加工工艺是指铸造、锻压、焊接、热处理等。
3.企业三级安全教育是指厂级、车间级、班组级。
4.企业生产中常见的污染源有废水、废气、废渣、等。
4.合金工具钢与碳素工具钢相比，具有淬透性好，淬火变形小，热硬性高等优点。
6.强度是指金属材料在静态载荷作用下，抵抗变形和断裂的能力。
7.钢的热处理是指钢在固态下采用适当方式进行加热、保温和降温以获得所需组织结构和性能的工艺。
8. 根据溶质原子在溶剂晶格中分布情况的不同，可将固溶体分为间隙固溶体和置换固溶体。
9.机构的主要功用是_实现预期的机械运动__，机器的主要功用是__执行机械运动_________。
10.偏心轮轮机构的作用原理与曲柄滑块机构相同，但偏心轮机构___无________“死点”位置，曲柄滑块机构是由____曲柄摇杆_______机构演化而来的。
11.平面连杆机构是由一些刚性构件用____低_______副和___转动________副相互连接而组成的机构。
能够实现一些较复杂的_____往复______运动。
12.连杆机构的“死点”位置，将使机构在传动中出现______卡死_____或发生运动方向不定向的点。
13.若铰链四杆机构中_______最短杆与最长杆长度之和____大于_____其他两杆长度之和______，则不论以哪一杆为机架，均为双摇杆机构。
14.凸轮从动件常用的运动规律有_____等速运动______和____等加速运动_______，前者的位移曲线是__一条斜线__，工作中产生__刚性__冲击；后者的位移曲线是_一条抛物线___，工作中产生_柔性__冲击。
15．生产中应用的带传动有平型带、V带、同步异型带、开口带等，其中应用最广的是 V带。
16．标准V带有帘布结构和绳芯结构两种结构，两种结构均由伸张层、强力层、压缩层、包布层组成，它们的区别在于强力层。
《机械制造工程学》期末考试样卷标准答案
河北科技大学201X—201X学年第X学期《机械制造工程学》期末考试样卷标准答案年级_ 考试班级_ __一、单项选择题（每题1分，共10分）1.A2.B3.A4.D5.A6. A7.B8.B9.B 10.C二、填空题（每空1分，共20分）1. 积屑瘤2. 冷却 润滑 清洗 防锈3. 轨迹法 成形法 相切法 展成法4. 纵磨法 切入磨法 5．执行件动力源传动装置 6. 工序7．过定位 8. 互换法 修配法 选择法 调整法三、名词解释（每题2分，共8分）1.剪切角：剪切面和切削速度方向的夹角。
2.工件材料的切削加工性：工件材料被切削加工成合格零件的难易程度。
3.工序：一个(或一组)工人,在一个固定的工作地点(一台机床或一个钳工台),对一个(或同时对几个)工件所连续完成的那部分工艺过程。
4.误差复映规律：在切削加工中，由于被加工表面的几何形状误差引起切削力的变化，从而造成工件的加工误差。
四、判断题（每题1分，共8分）1.×2. ×3.√4.×5. ×6.√7.√8.√五、分析题（共22分）1. （本题8分）（5个角度及3个平面各1分）2.（本题9确得5~8得0分。
）机械加工工艺过程数量 50件毛坯类型圆钢工序号工序名称工序内容定位基准1 下料下料φ110X282 热处理正火处理3 粗车（1）粗车端面；（2）车外圆φ85到φ86；（3）钻孔φ40；（4）调头车端面；（5）车外圆φ108到尺寸毛坯外圆外圆φ864 精车（1）车端面；外圆φ108（2）车外圆φ85到尺寸； （3）镗孔φ46；（4）镗孔φ52到尺寸 5 钳工 （1）划线；（2）钻孔4-φ6； （3）钻沉孔；（4）钻螺纹底孔； （5）攻丝 外圆φ1086 铣斜边 铣斜边 外圆φ857 检验8 （表面处理）表面发蓝处理3.（本题5分）（1）各定位元件所限制的自由度如图所示（三爪卡盘限制的自由度两个均正确得2分，只写出其中一个得1分，有错误者得0分；顶尖所限制的自由度两个均正确得2分，只写出其中一个得1分，有错误者得0分。
中国矿业大学机械制造工程学考试考试试卷.docx
一、切削加工基础1-1用K r = 45°的车刀加工外圆柱面，加工前工件直径为①62,加工后直径为①54,主轴转速n = 240 r/min,刀具的进给速度vf=96mm/min,试计算切削用量v c > f > a p o1-2画出下列标注角度的用于车削外圆柱面的车刀图：Y o =\5\a o=6',Q： =6,0. =10°,& =+5 ,计算其法向剖面参考系中的儿，勺等角度。
1-3画出下列标注角度的用于车削端面的车刀图：Y o =15°,勺=6。
,a： = 6°,k r =10°,入=-5° ,计算其法向剖面参考系中的儿,％等角度。
*1-4图1-1为用端而车刀切削工件端面示意图。
已知心=75。
尺=15°,儿=10°,勺=5°,& =10°(1)标注确定端面车刀形状的最基本刀具角度：(2)标出a p , f , b D , h DO图1・2端铳刀*1-5绘图表示图1・2所示的端铳刀几何角度。
二、金属切削原理与基本规律2-1推导出切削层变形系数与剪切角的关系式：tan^^—S/og_sm”2-2用硬质合金车刀粗车外圆，加工材料为调质45钢，选择切削切削深度a产3mm、切削速度v = l(X)m/ min，试求在切削而积不改变情况下,分别采用a p - 3mf - 03mm/ r 和a p=\.5mm.f = 0.6mm/r时，它们产生的主切削力你、消耗的切削功率匕各多少？2-3用YG8硬质合金车刀车削灰铸铁零件的外圆，采用切削用量为ci p = 3mm f = 0.3mm/ r, v = 8(hi/m i ,刀具角度心=60 ,试求T = 60min 时的切削速度多大？三、机床与刀具3-1分析图3-1所示的传动系统(1)写出传动路线表达式；(2)求主轴的转速级数；(3)计算主轴的最高、最低转速。
机械制造工程学考试简答题
一、二、三、名词解释1、制造：可以理解为制造企业的生产活动，输入的是生产要素，输出的是具有使用价值的产品。
2、制造技术：是完成制造活动所需的一切手段的总和。
包括运用一定的知识和技术，操作可以利用的物质和工具，采取各种有效的方法等。
3、铸造：将液态金属浇注到具有与零件形状、尺寸相适应的铸型型腔中，待其冷却凝固后以获得毛坯或零件的生产方法。
4、充型：将液态合金（金属）填充铸型的过程。
5、自由锻：自由锻镀是利用冲击力或压力使合金在两个抵铁之间产生自由变形，从而获得所需形状及尺寸的锻件。
6、模锻：模锻是在高强度金属锻模上预先制出与锻件形状一致的模膛，使坯料在模膛内受压变形。
在变形过程中由于模膛对金属坯料流动的限制，因此锻造终了时能得到和模膛形状相符的零件。
7、胎模锻：胎模锻是在自由锻设备上使用胎模生产模锻件的一种方法。
胎模锻一般用自由锻方法制坯，然后在胎模中最后成形。
8、焊接：焊接是用加热或加压力等手段，借助于金属原子的结合与扩散作用，使分离的金属材料牢固地连接起来。
9、进给量：工件或刀具转—周(或每往复一次)，两者在进给运动方向上的相对位移量称为进给量，其单位是mm／r(或mm／双行程)。
10、背吃刀量：刀具切削刃与工件的接触长度在同时垂直于主运动和进给运动的方向上的投影值称为背吃刀量。
11、积屑瘤：在切削速度不高而又能形成带状切屑的情况下。
加工一般钢料或铝合金等塑性材料时，常在前刀面切削处粘着一块呈三角状的埂块，它的硬度很高、通常是工件材料硬度的2—3倍，这块粘附在前刀面的金属称为积屑瘤。
12、刀具的磨钝标准：刀具磨损到一定限度就不能继续使用了，这个磨损限度称为刀具的磨钝标准。
13、后刀面磨损：由于后刀面和加工表面问的强烈摩擦，后刀面靠近切削刃部位会逐渐地被磨成后角为零的小棱面，这种磨损形式称作后刀面磨损。
14、边界磨损：切削钢料时，常在主切削刃靠近工件外皮处(图2—36中的N区)和副切削刃靠近刀尖处的后刀面上，磨出较深的沟纹，这种磨损称作边界磨损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013– 2014学年第 二 学期 机械制造技术基础 A 卷评分标准一、名词解释：（共10分，每小题2分）1、 进给运动：使主运动能够连续切除工件上多余的金属，以便形成工件表面所需的运动称进给运动。
2、 工序：指一个或一组工人，在一个工作地点（如一台机床或一个钳工位置），对一个或同时对几个工件所连续完成的那一部分工艺过程，称工序。
3、 六点定位原理：在分析工件定位时，通常是用一个支承点来限制工件的一个自由度，用合理分布的六个支承点限制工件六个自由度，使工件在夹具中处于完全确定的位置，这就是常说的“六点定位原理”。
4、误差复映：加工后工件的形状误差工件∆与原来毛坯误差毛坯∆之间有一个比例关系，即工件后的形状误差是毛坯形状误差在工件上的复映，故称为误差复映规律。
5、机床夹具：在机械制造过程中，用来装夹加工对象，使之有正确的位置以接受加工、检验的装置，都可称为夹具。
二、填空题：（共30分，每小题2.5分）1、切削用量要素包括切削速度、进给量和切削深度。
2、根据六点定位原理来分析，大平面相当于三点定位，长圆柱销相当于四点定位，短圆柱销相当于两点定位，长V 形块相当于四点定位，短棱形销相当于一点定位。
3、选择刀具的前角时，主要按加工材料决定，当加工塑性材料时，应取较大的前角；当加工脆性材料时，选用较小的前角。
4、保证装配精度的方法有：互换法、选配法、修配法、调整法。
5、尺寸链的最主要两个特征是封闭性和关联性。
6、安排切削加工顺序，遵循的原则先粗后精，先主后次表面，先基准后其他表面，先面后孔。
7、精基准的选择原则是基准重合，基准统一，自为基准，互为基准，应使工件装夹稳定可靠、夹具简单。
8、设计基准是在零件图上使用的基准，工艺基准是在加工、测量和装配过程中使用的基准。
9、单件时间是由基本时间、辅助时间、服务时间、休息时间组成。
10、有一把外圆车刀前角12°，后角8°, 主偏角90°，装于刀架后，切削刃高于工件中心的距离为2.5mm ，现欲车削一个直径为50mm 的工件。
问实际工作时车刀前后角为12°，后角为8°。
11、刃倾角的功用是影响切削刃的锋利性，影响刀头的强度和热条件，影响切削力的大小和方向，影响切屑的流出方向12、光整加工阶段的作用是降低表面粗糙度和提高尺寸精度，但对纠正几何形状精度和位置精度作用不大。
三、判断题（请在你认为正确的题后的括号里打上√，不对的打上×） （每小题2分，共8分）1、Y3150E 型滚齿机床是按照加工斜齿圆锥齿轮的传动原理设计的。
（ × ）2、表面成型运动中，必须、而且只有一个主运动，进给运动可能是一个、多个或没有。
（ √ ）3、YW 类硬质合金既可以用来加工钢，也可以用来加工铸铁。
（ √ ）4、切削速度也就是主运动的速度。
（ √ ）四、如图所示为XA6132A 型主运动的传动系统图，请（共12分）1、写出主运动传动路线的表达式；2、计算主轴转速级数Z ；3、列出主运动的运动平衡式；4、计算出主轴最高转速n max 和最低转速n min ； 解：（1）传动路线19/36 18/47 19/71主电动机→I → 26／54 →II → 22/33 →Ⅲ→ 28/37 →Ⅳ→ →Ⅴ（3 分）16/19 39/26 82/39 （主轴）（2）主轴转速级数：Z=3×3×2=18级（6分）（3）主运动的运动平衡式为：n 主轴=n 电动机× 24／54×u Ⅱ-Ⅲ×u Ⅲ-Ⅳ×u Ⅳ-Ⅴ（9 分） （4）主轴最大、最小转速为：n min =n 1=1440× 26／54×16／39×18／47×19／71=29rpmn max =n 12=1440×26／54×22／33×39/26×82／38=1496rpm （12 分）五、如图所示为齿轮内孔的局部简图，设计要求为：孔径φ85035.00+mm ，键槽深度尺寸为90.420.00+ mm ，其加工顺序为：（共10分） 1）镗内孔至φ84.807.00+mm ；2）插键槽至尺寸A ； 3）热处理，淬火； 4）磨内孔至φ85035.00+，同时保证 键槽深度尺寸为90.420.00+ mm 。
若磨孔与镗孔的同轴度误差为0.05mm 。
试确定插键槽的工序尺寸A ？解：（1）找出封闭环，画尺寸链图，明确增、减环：最后工序间接保证20.0014.90+=A mm ，故为封闭环：尺寸A 2=A 和 mm A 0175.0055.42+=为增环； mm A 035.0034.42+=和同轴度mm A 025.004±=为减环（3分） （2）求基本尺寸A ：3.905.424.424.90)()(54314351=-+=-++=∴+-+=A A A A A A A A A A Θ（6分）（3）求A 的上、下偏差：mmEI EI ES ES EI ES ES EI EI EI mm ES ES EI EI ES EI EI ES ES ES A A A A A A A A A A A A A A A A A A A A 06.0,,1575.0,5143435151434351+=-++=--+=+=-++=--+= （9分）所以得：mm A 10.001575.006.036.903.90+++==（10分）六、如图所示的一批工件，采用钻模夹具钻削工件上φ5mm 和φ8mm 两孔， 除保证图纸尺寸要求外，还要求保证两孔联心线通过工件的轴线，其偏移 量公差为0.08mm 。
现夹具上钻模板相对于V 形架的安装方式有图a 、b 、 c 三种方案，若定位误差不大于加工允差的1/2。
试问这三种安装方案 是否都可行（α=90°）。
（共10分）解：因为工件上被加工孔的工序基准都为工件外圆的母线，而工件以外圆在V 形架上定位时，定位基准是轴心线，其定位属于基准不重合。
下面分别计算出三种方案的定位误差，方能判断其可行性。
图bmm mmK DO d DO 05.01.0212102.0145sin 121.012sin 1211=⨯=<∆=⎪⎭⎫ ⎝⎛-︒⨯=⎪⎪⎪⎪⎭⎫ ⎝⎛-⨯=∆δαδ mm mmK DO d DO 125.025.0212112.0145sin 121.012sin 1222=⨯=<∆=⎪⎭⎫ ⎝⎛+︒⨯=⎪⎪⎪⎪⎭⎫ ⎝⎛+⨯=∆δαδ 此方案中两孔O 1和O 2的联心线相对01.060-φmm 的轴线偏移量为零。
即mm K 08.00=<=δε偏（3分）图Cmm mmK DO d DO 05.01.0212112.0145sin 121.012sin 1211=⨯=>∆=⎪⎭⎫ ⎝⎛+︒⨯=⎪⎪⎪⎪⎭⎫⎝⎛+⨯=∆δαδ mm mmK DO d DO 125.025.0212102.0145sin 121.012sin 1222=⨯=<∆=⎪⎭⎫ ⎝⎛-︒⨯=⎪⎪⎪⎪⎭⎫ ⎝⎛-⨯=∆δαδ 同图b ：mm K 08.00=<=δε偏（6分）图d ： mm dB DO DO 05.021.0221===∆=∆=∆δ mm K DO 05.01.021211=⨯=>∆δmm K DO 125.025.021212=⨯=<∆δmm d 07.045sin 21.02sin2=︒=⨯=αδε偏mm K 04.008.02121=⨯=>δε偏（9分）综合分析以上三种方案的定位误差计算结果可知：图b 方案能满足全部加工要求，而图c 和d 只能满足部分加工要求，因此只有图b 方案可行的。
（10分） 七、在车床上加工一批工件的内孔，尺寸要求为mm 06.0097.19+φ，加工后测量工件内孔的实际，经整理得到均方根σ=0.02mm ，试求:(10分)1）加工后若mm X 20=，试画出分布曲线图，并用分布曲线计算出合格率和废品率？ 2）若只有可修复废品，则?=X ，这时合格率和可修复废品率为多少？ 附表：解：（1）由图知尺寸公差带的中心正好与mm X 20=重合，已知公差带：T=0.06mm ，分散范围：6σ=6×0.02=0.12mm ，由于6σ=0.12 >T =0.06mm ，因此必然会产生废品；（3分）5.102.003.02====σTZ Z B A查表得：4332.0==B A F F所以合格率Q= 2F A =(0.4332×2)×100%=86.64%废品率为: 1-86.64%=13.36% 其中:不可修复的废品率为:13.36%÷2=6.68%可修复的废品率为:13.36%÷2=6.68%（7分）(2)将分散范围中心左移0.03mm ，即mm X 03.20=时，合格率和废品率各为50%，并全部为可修复废品。
（10分）八、按图2所示，标注出刀具上所有几何角度的名称和符号。
（共10分） （每个标注占1 分，名称占1分）。
