浅析生态格网结构
什么是生态网格 其规格 用途特点是什么解析
什么是生态网格其规格用途特点是什么在中国，生态格网结构起源于2000多年的竹笼，羊圈工艺，李冰父子在都江堰工程中首次使用，这是传统意义上的生态格网结构。
如今，作为新工艺、新技术、新材料的新型生态格网结构，成功地应用于水利工程、公路、铁路工程、堤防的保护工程中。
较好地实现了工程结构与生态环境的有机结合。
同时与一些传统刚性结构比较起来有其自身的优点，因此在世界范围内已经成为保护河床、治理滑坡、防治泥石流、防止落石兼顾环境保护的首选结构型式。
生态网格是环保经济下诞生的产物。
生态格用于生态建设中较多像园林建设，景观设计。
生态网格主要是在网格缝隙中生长植物与所在环境一致。
生态网格适用于河道整修，山体防护，堤坡防护。
生态网格可以做成网箱，片状以及卷状。
生态网格的形状是根据施工现场和设计要求制作的。
生态网格讲究环保，人与自然和谐相处。
生态网格的颜色九成用PVC 绿色包塑，这样可以与植物生长保持平衡。
生态网格的安装简单，生态网格为了运输方便都是压缩打包，用较粗的铁丝捆绑。
生态网格运到施工工地后展开成箱体状，配有绑扎丝，把生态网格的结合处用绑扎丝固定住就可以装入石头或者鹅卵石。
生态网格的施工简单，节省工期。
1、生态格网为一次成型生产的石笼网，除盖板外，边板，端板，及底板间不可分割。
长度、宽度公差为±5%，高度公差为±5%，内部每隔1米采用隔板隔成独立的单元。
2、生态格网采用组装方式，盖板，边板，端板，底板单独生产组装成网箱，各部分用螺旋钢丝缠绕捆绑，网箱所有边丝均采用粗丝加强生态格网网箱结构的强度。
生态格网的常用规格网孔:60mm X 80mm 丝经范围:2.0mm-2.7mm网孔:80mm X 100mm 丝经范围:2.0mm-3.2mm网孔:90mm X 110mm 丝经范围:2.0mm-3.2mm网孔:100mm X 120mm 丝经范围:2.0mm-3.2mm网孔:110mm X 130mm 丝经范围:2.0mm-3.8mm网孔:160mm X 180mm 丝经范围:2.0mm-4.0mm(最大宽幅4.0米。

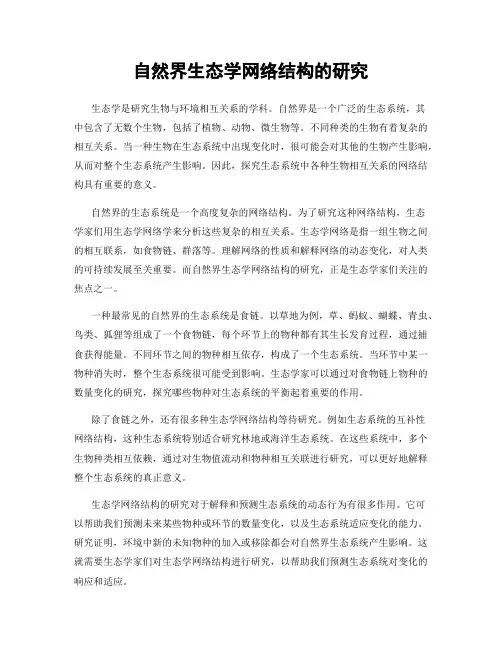

自然界生态学网络结构的研究
自然界生态学网络结构的研究生态学是研究生物与环境相互关系的学科。
自然界是一个广泛的生态系统，其中包含了无数个生物，包括了植物、动物、微生物等。
不同种类的生物有着复杂的相互关系。
当一种生物在生态系统中出现变化时，很可能会对其他的生物产生影响，从而对整个生态系统产生影响。
因此，探究生态系统中各种生物相互关系的网络结构具有重要的意义。
自然界的生态系统是一个高度复杂的网络结构。
为了研究这种网络结构，生态学家们用生态学网络学来分析这些复杂的相互关系。
生态学网络是指一组生物之间的相互联系，如食物链、群落等。
理解网络的性质和解释网络的动态变化，对人类的可持续发展至关重要。
而自然界生态学网络结构的研究，正是生态学家们关注的焦点之一。
一种最常见的自然界的生态系统是食链。
以草地为例，草、蚂蚁、蝴蝶、青虫、鸟类、狐狸等组成了一个食物链，每个环节上的物种都有其生长发育过程，通过捕食获得能量。
不同环节之间的物种相互依存，构成了一个生态系统。
当环节中某一物种消失时，整个生态系统很可能受到影响。
生态学家可以通过对食物链上物种的数量变化的研究，探究哪些物种对生态系统的平衡起着重要的作用。
除了食链之外，还有很多种生态学网络结构等待研究。
例如生态系统的互补性网络结构，这种生态系统特别适合研究林地或海洋生态系统。
在这些系统中，多个生物种类相互依赖，通过对生物值流动和物种相互关联进行研究，可以更好地解释整个生态系统的真正意义。
生态学网络结构的研究对于解释和预测生态系统的动态行为有很多作用。
它可以帮助我们预测未来某些物种或环节的数量变化，以及生态系统适应变化的能力。
研究证明，环境中新的未知物种的加入或移除都会对自然界生态系统产生影响。
这就需要生态学家们对生态学网络结构进行研究，以帮助我们预测生态系统对变化的响应和适应。
了解生态学网络结构的研究还涉及到科学家如何有效地保护全球生态系统的问题。
在全球变暖和人类活动不断对自然环境的破坏之下，保护生态系统显得越来越重要。
生态地理学中的格网数据分析
生态地理学中的格网数据分析生态学与地理学两门学科的结合，促使了生态地理学的发展。
生态地理学旨在研究人与环境相互作用的过程，探究环境对人类生存和经济发展的影响，为保护环境和可持续发展提供依据和支持。
格网数据分析是生态地理学中的一个重要的研究方法，通过细分地理空间，建立数据表格和统计模型，为生态系统的研究和管理提供科学有效的手段。
一、格网数据分析的基本概念1.格网数据：格网数据是指将地理空间划分为规则的格子，并给每个格子赋予相应的属性值。
格网数据通常用数字、符号、颜色等来表示空间信息，例如温度、降雨量、土地利用、植被覆盖度等。
2.格网分析：格网分析是指对格网数据进行统计和分析，以发现空间模式和变化规律，并提供科学决策的支持。
格网分析常用的方法包括空间插值、空间划分、空间交互、空间统计等。
3.基础地理单元：基础地理单元是指研究区域内最小的地理单位，通常是一个格子。
基础地理单元的选取对格网数据的精度和有效性有着重要的影响，常用的选择方法包括均匀选取、聚类选取、人工选取等。
二、格网数据分析在生态地理学中的应用1.植被覆盖度的空间变化分析：植被覆盖度是反映生态系统健康状态的重要指标，对生态环境的可持续发展有着重要的意义。
通过对连续多年的格网数据进行空间交互和统计分析，可以发现不同地区、不同季节的植被变化规律，从而制定针对性的管理措施。
2.生物多样性的空间分布分析：生物多样性是生态系统中最基本的特征之一，对人类生存和环境保护具有极其重要的意义。
通过对多种生物分布和分布的格网数据进行分析，可以发现不同类型生态系统的生物多样性差异，为生物多样性保护提供科学依据。
3.土地利用类型的空间变化分析：土地利用类型对生态系统的健康和可持续发展具有重要影响。
通过对不同年份的土地利用类型数据进行空间插值和统计分析，可以发现土地利用类型的时空变化特征，预测未来的土地利用变化趋势，制定合理的土地管理政策。
三、格网数据分析的优势和不足1.优势：①精度高：格网分析可以将地理空间细分为规则的基础单元，提高研究结果的精度和有效性。
生态格网结构在常德沅江风光带中的运用
生态格网结构在常德沅江风光带中的运用摘要：文章分析了生态格网结构的分类、其中生态格网相比传统浆砌块石的优势，在常德沅江风光带中的实际运用。
关键词：生态格网、生态性、沅江风光带运用常德市经开区沅江风光带建设项目位于常德市德山城区沅江沿岸，西起乾明路，经德山老码头、恒力码头、沅江二桥，至和尚桥，全长约2.6公里，最窄处约34米，最宽处约167米，用地面积约201089平米。
基地内最高地势差12米，沅江50年一遇水位落差8米，现有驳岸与防汛堤结构主要为重力式结构挡墙及浆砌块石护岸，景观效果较差，生态性较弱。
为满足“缔造德山新城的全新名片、重塑生态水岸、重现滨江活力、传承德山文化”的设计目标，重新把沅江风光带定位为打造德山新城的一条附有自身特色的，蕴含文化活力的生态绿岸。
采用传统的重力式护岸或浆砌块石护岸解决基地内各项用地的高差问题，已不能满足沅江风光带的护岸设计要求。
为创造具有美观性、合理性、经济性、安全性的竖向地形，达到最适宜的景观生态效果，设计师决定采用生态格网护岸结构代替传统的浆砌块石护岸结构，生态格网结构可以追溯到2000多年的竹笼，羊圈工艺，李冰父子在都江堰工程中首次使用，这是传统意义上的生态格网结构。
如今，作为新工艺、新技术、新材料的新型生态格网结构，成功地应用于水利工程、公路、铁路工程、堤防的保护工程中，较好地实现了工程结构与生态环境的有机结合。
同时与一些传统刚性结构比较起来有其自身的优点，因此在园林景观护岸，护坡中作为替代传统刚性结构挡墙兼顾环境保护的首选结构型式。
生态格网结构特点：生态格网结构是一种重力式的柔性结构，它是由特定的金属线材箱体内填充卵石或碎石材料而成的组合体，是由多绞的、六边形网目的网片或加筋网片结合建筑物的尺寸组装成的绿滨垫、固滨笼等结构单元的新型支挡结构。
（见下图）对于沅江风光带地基地内不同的护岸要求，拟采用不同形式的生态格网结构，在基地标高38米左右，高度大于或等于1.5m，自然边坡大于1:1的护岸，采用生态格网中的固滨笼的结构形式，一般固滨笼设计两层，底层为1mX1m的固滨笼，上层为0.5mX0.5m的固滨笼。

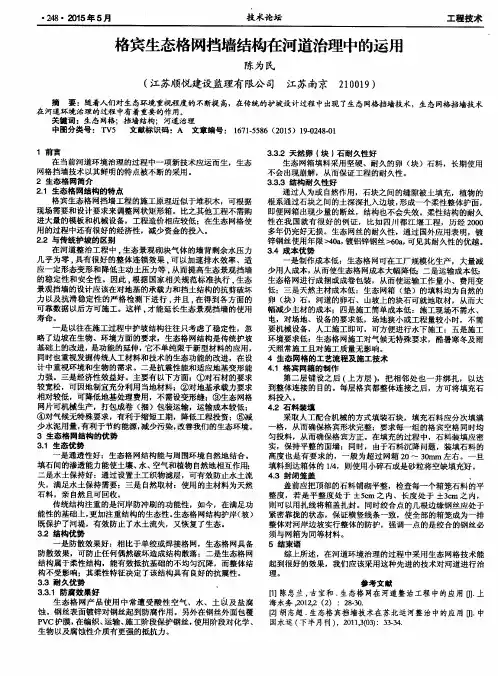

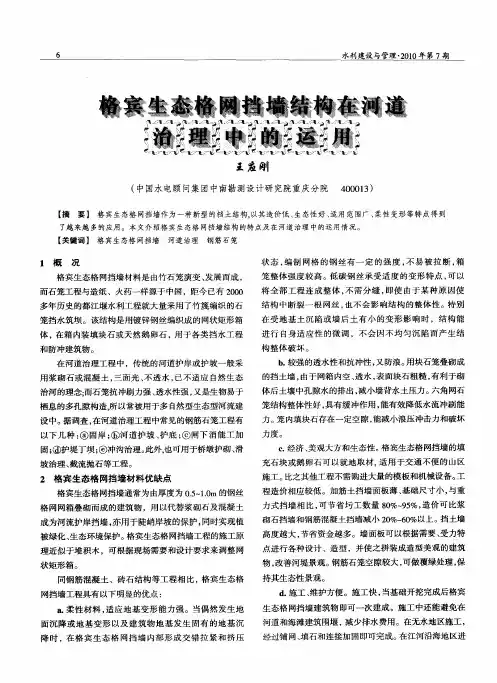

格宾生态格网挡墙结构在河道治理中的运用
将全部工程连 成整体 ， 不需分缝 ， 即使 由于某种原 因使
结 构 中断 裂 一 根 网丝 ， 不 会 影 响 结 构 的 整 体 性 。特 别 也
多年历史 的都江堰水利工程就大量采用了竹篾编织的石
笼挡 水 筑坝 。该 结构 是 用镀 锌 钢丝 编 织成 的 网状矩 形 箱 体， 在箱 内装 填块 石 或 天 然 鹅 卵石 ， 于各 类 挡 水 工 程 用
同钢筋混凝土 、砖石结构等工程相 比， 格宾生态格
网挡 墙工 程 具有 以下 明显 的优 点 ：
ａ 柔性材料 ， ． 适应地基变形能力强 。当偶然发生地 面沉 降或地基变形 以及 建筑物地基发 生 固有 的地基 沉 降时 ，在格宾 生态格 网挡墙 内部形成 交错拉 紧和挤 压
王 应 刚／ 宾 生 态格 网挡 墙 结 构 在 河道 治理 中 的 运 用 格
况
状 态 ， 制 网 格 的钢 丝 有 一 定 的 强 度 ， 易 被 拉 断 ， 编 不 箱 笼 整 体 强 度 较 高 。 碳 钢 丝 承 受 适 度 的变 形 特 点 ， 以 低 可
格宾 生 态格 网挡墙 材 料 是 由竹 石笼 演 变 、 展 而 成 ， 发 而石 笼工 程 与造 纸 、火 药一样 源 于 中 国 ，距今 已有 ２０ ００
砌 石挡 墙 和钢 筋混 凝 土挡墙 减 小 ２ ％～ ０ ０ ６ ％以上 。挡 土墙
以下几种 ： 固岸 ； ④ ⑥河道护 坡 、 护底 ； 闸下 消能工加 ⑥ 固； ③护堤 丁坝 ； ⑥冲沟治理。 此外， 也可用于桥墩护砌、 滑
坡 治理 、 流 抛石 等 工程 。 截
２ 格 宾 生态格 网挡墙 材料优 缺点
格宾生态格网挡墙通常为由厚度为 ０ ～ ． ． １ ｍ的钢丝 ５ Ｏ 格网网箱叠砌而成的建筑物 ，用 以代替浆砌石及混凝 土 成为河流护岸挡墙 ， 亦用 于陡峭岸坡的保护 ， 同时实现植 被绿化 、 生态环境保护。 格宾生态格 网挡墙工程的施工原 理近似于堆积木 ，可根据现场需要和设计要求来调整网
格宾生态格网挡墙结构在河道治理中的运用
一
一
３ ． ３ ． ２天 然卵 （ 块 ） 石 耐久性好 生态 网箱填料采用坚硬 、耐久 的卵 （ 块 ）石料，长期使用 不会 出现崩解 ，从而保证工程的耐久性 。 ３ ． ３ ． ３ 结构 耐 久性 好 通过人 为或 自然 作用 ，石 块之 间的缝隙被土填充 ，植物 的 根系通过石块之 间的土深深扎入边坡， 形成一个 柔性整体护面， 即便 网箱 出现少量 的断丝 ，结构也不会失效 。柔性结构的耐久 性 在我 国就有很好 的例证 ， 比如 四川都江堰 工程 ，历经 ２ ０ ０ ０ 多年仍完好无损 。生态 网丝 的耐久性 ，通过 国外应用表 明，镀 锌钢丝使用年 限＞ ４ ０ ａ ， 镀铝锌钢丝 ＞ ６ ０ ａ ， 可见其耐久性的优越 。 ３ ． ４ 成本优势 是制 作成本低 ：生态格网可在工厂规模化生产 ，大量减 少用人成本 ， 从而使生态格 网成本大 幅降低 二是运输成本低： 生态格 网进行成捆或成卷包装 ，从而使运输工作量小 、费用变 低 ；三 是天然主材成本低 ：生态 网箱 （ 垫 ）的填料均 为 自然 的 卵 （ 块 ）石 ，河道 的卵石 、山坡上 的块石可就地取材 ，从而大 幅减少主材 的成本 ；四是施工简单成本低 ：施工现场不 需水 、 电，对 场地 、设备的要求低 ，场地狭 小或工程量较 小时，不需 要机械 设备，人 工施 工即可，可方便进行水 下施 工：五是 施工 环境要求低 ：生态格 网施 工对气候 无特殊要 求，酷暑 寒冬及 雨 天照常施工且对 施工质量无影 响。 ４ 生态 网格 的工 艺流程及施工技术 ４ ． １ 格宾网箱的制作 第二层 铺设之 后 （ 上 方层 ） ，把 相邻 处也一 并绑扎 ，以达 到整体连接的 目的 。每层格宾都整体连 接之后，方可将填充石 料投入 。 ４ ． ２ 石料装填 采取人工配合机械 的方式填装石块 ，填 充石 料应分次填满 格 ，从而确保格宾形状完整 ；要求每一组的格宾空格 同时均 匀投料 ，从而确保格宾方正 。在填充的过程 中，石料装填应密 实 ，保持平整 的面墙 ；同时 ，由于石料沉降 问题 ，装填石料 的 高度 也是有要 求的，一般 为超过 网箱 ２ ０～ ３ ０ ｍ ｍ 左 右。一旦 填料到达箱体 的 １ ／ ４ ，则使用小碎石 或是砂粒将 空缺填 充． 好。 ４ ． ３ 封 闭笼 盖 盖 前应 把顶 部的石料铺砌平整 ，检查每一个箱笼石料 的平 整 度 ， 若 是 平 整 度 处 于 ±５ ｃ ｍ 之 内 、 长 度 处 于 ±３ ｅ ａ 之 内， ｒ 则可 以用 扎 线 将 箱 盖 扎 封 。 同 时绞 合 点 的几 根 边 缘 钢 丝 应 处 于 紧 密靠 拢的状态 ，保证横竖线条一致 ，使全部 的箱笼成为一排 整 体对河岸边坡 实行整体 的防护 ，强调一 点的是绞合 的钢丝必 须与网箱为同等材料 。 ５ 结束语 综上所述 ，在河道环境治理 的过程 中采用生态 网格技 术能 起到很好的效果，我们应 该采 用这种先进 的技术对河 道进 行治
生态系统网络的拓扑结构分析
生态系统网络的拓扑结构分析生态系统网络的拓扑结构分析可以从不同的尺度进行，包括个体层面、种群层面和群落层面。
在个体层面，常用的拓扑结构指标包括度中心性、连通度、路径长度等。
度中心性指标可以反映一个个体在网络中的重要性，度中心性越高表示该个体的连接数量越多；连通度指标可以反映网络中各个个体之间的相互作用强度，连通度越高表示网络的稳定性越强；路径长度则可以反映网络中个体之间的距离，路径长度越短表示个体之间的相互作用越紧密。
在种群层面，常用的拓扑结构指标包括群落组成、物种丰富度、物种相对丰度等。
群落组成可以反映生态系统中各种群落的类型和数量，不同的群落组成会造成不同的生态过程；物种丰富度指标可以反映一个生态系统中物种的多样性，物种丰富度越高表示生态系统的稳定性越好；物种相对丰度则可以反映不同物种在生态系统中的相对重要性，物种相对丰度越高表示该物种在生态系统中的作用越大。
在群落层面，常用的拓扑结构指标包括食物链结构、物种关联矩阵等。
食物链结构可以反映生态系统中的食物链关系，食物链结构越复杂表示生态系统中的物种之间的相互作用越复杂；物种关联矩阵则可以反映不同物种之间的相互作用关系，通过对物种关联矩阵进行分析可以了解不同物种之间的相互依赖关系。
通过对生态系统网络的拓扑结构进行分析，可以帮助我们更好地理解和预测生态系统的稳定性和生态过程的动力学行为。
例如，通过分析生态系统网络的拓扑结构，可以发现生态系统中的物种密度和物种相对丰度之间的关系；还可以发现生态系统中物种间的相互作用强弱和相互依赖关系。
这些信息可以用于优化生态系统的管理和保护，以实现生态系统的可持续发展和保护物种多样性。
总结起来，生态系统网络的拓扑结构分析是研究生态系统网络的一种重要方法，通过分析生态系统网络的个体层面、种群层面和群落层面的拓扑结构指标，可以更好地了解和预测生态系统的稳定性、物种多样性以及生态过程的动力学行为。
拓扑结构分析为优化生态系统的管理和保护提供了重要的科学依据。
生态格网结构在中小河流治理中的应用
生态格网结构在中小河流治理中的应用作者：吴仲毅江丽娉牟芳来源：《科技资讯》 2011年第32期吴仲毅江丽娉牟芳(山东黄河勘测设计研究院济南 250013)摘要:随着经济社会的发展,国家加大了对中小河流治理的力度。
本文阐述了生态格网结构特点、优势及其在重庆市窟窿河河道整治工程中的具体应用。
生态格网结构具有生态保护作用、耐久性强、良好的透水性等优势,可以弥补传统的护坡工程的问题,可以在中小河流治理发挥良好作用。
关键词:生态格网结构生态格网结构窟窿河中图分类号:TV86 文献标识码:A 文章编号:1672-3791(2011)11(b)-0037-011 生态格网技术特点及优势生态格网结构是一种重力式柔性结构,它是由将抗腐耐磨高强的镀锌-10%铝-稀土钢丝或镀锌-5%铝-稀土钢丝(或同质包覆聚合物钢丝),由机械编织成五铰状、六边形网目的网片(双线铰合部分的长度应不小于5cm,以不破坏钢丝的防护镀层)根据工程设计要求将网片裁剪后组装成固滨笼、绿滨垫等箱型结构单元并按技术要求装入卵石或块石材料形成组合体,是一种新型支挡结构技术,用于堤防、路基防护等工程。
生态格网结构运用到工程之中主要用作护岸或挡土设施,它的特点是在保证护坡具有一定的强度、安全性和耐久性的同时兼顾工程的环境效应和生物效应,以达到一种土体和生物相互涵养,适合生物生长的仿自然状态。
与传统护坡相比,生态格网结构主要具有以下优势。
1.1 对生态保护作用生态格网结构基本不影响土的原生动植物,不扰动原有的生、动物的栖息环境,完工后被本土的生、动物接受。
生态格网的孔隙为水体流动创造了条件,有利于实现水与土体间的自然交换,为水中生物和微生物创造生存环境,从而增强了水体自净能力,保护和改善水源、水质。
填充料空隙经人工铺设土层或者自然沉积的土壤,为绿化、植被创造了条件,即使不撒种子,也会自然长出植物,实现优化、美化环境、改善和恢复生态环境。
1.2 耐久性强生态格网结构属于柔性结构,具有很好的适应变形能力,地震发生时结构内的松散填充料会自身调节适应变形,整个结构不会被毁坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析生态格网结构
摘要：这种生态格网结构施工方法，将加工好的生态格网网片摆放整齐并将生态格网网片折叠成箱体，在网片与网片搭接处使用扎丝扎牢将箱体固定成型，将相邻的网箱也用扎丝绑牢，然后在箱体内装填石块，将顶部石料砌垒平整后加盖，完成单层生态结构箱体施工；将单层的生态箱体进行堆叠，并上下两层的生态结构箱体用扎丝连接起来，形成固滨笼挡墙；加筋固滨笼生态格网结构，每施工一层固滨笼需在墙后的加筋网片上填土夯实，得到加筋固滨笼生态格网结构单元，再往上重复加筋固滨笼生态格网结构单元的步骤，直至施工完成。
该生态格网结构施工具有省工省料、造价低、适用范围广、透水性好、力学性能好、环境亲和性好等优点。
关键词：生态格网；结构；工程
1 生态格网产生背景
随着社会的不断发展，和人民生活水平的提高，人对各种设施不仅要满足功能的需求，而且要满足人们对社会生存环境越来越高的要求，就涉及到水利工程中，常规普通挡墙一般为混凝土、浆砌石，而这些传统挡墙阻断了水体的交换，不利于生态平衡，并对水景观产生了一些不是十分和谐的因素。
固滨网生态挡墙的出现克服了这些不利的因素，同时也保证了结构的功能需求，甚至是发挥更好的效益。
新型生态格网结构作为一种新技术、新材料、新技术，已成功应用于水利工程和堤防防护工程中。
实现了工程结构与生态环境的结合。
同时，与传统的刚性结构相比，它具有自身的优点，已成为世界上保护河床、控制滑坡、防治泥石流、防止落石等方面的首选结构形式。
2 生态格网结构在工程中的应用
生态格网结构可分为固滨挡墙、加筋固滨挡墙和绿滨护坡等，相应的结构体为固滨笼、加筋固滨笼和绿滨垫。
根据工程不同的需求该生态格网结构可以根据工程的实际进行结构的优化设计，比如根据使用部位的不同可以分为，网垫结构
可以作为护坡、河道护底或者防冲结构，箱体结构可以作为挡墙土墙结构；根据
土质的不同又可以分为常规的格宾挡墙结构，和加筋固滨挡墙结构。
3 生态格网材料的选用
生态格网是将抗腐蚀、耐磨损、高强度的低碳重镀锌钢丝、铝锌合金钢丝或
包覆聚氯乙烯（PVC）的以上同质钢丝，采用机器编织成双绞或五绞状、六边形
网目的网片环保材料。
3.1钢基
作为固滨网箱主要受力结构的是钢丝，钢丝宜为热镀锌低碳钢丝、铝锌混合
稀土合金镀层低碳钢丝，以及经高抗腐处理的以上同质钢丝等。
钢丝的抗拉强度、延展性与抗腐蚀性应满足要求。
合格的钢丝是整个结构体稳固的基础。
3.2金属镀层
作为水利工程中的材料，必须具有较好的耐久性，防腐蚀性，根据工程使用
的环境和耐久性的要求不同使用热镀锌工艺制作的高镀锌镀层或稀土合金镀层钢丝。
3.3 PVC镀层
为了增加网箱的耐久性和耐腐蚀性可以对镀层钢丝进行包覆PVC镀层，同时
也可以增加网箱跟环境的亲和性。
3.4 网目形式
钢丝通过机器的绞制形成了网片，目前市场上有双绞和五绞等绞制形式之分，根据工程对结构的重要性可以进行经济性选择，从网箱的整体性和力学性能上来说，五绞的整体性和力学性能较双绞的有显著提升。
4 生态格网结构的施工工艺
4.1 箱体装配
拉直边网片、端网片和隔片，组装时确保所有折缝位置正确，箱体组应按设
计图示位置依次安置,并按设计要求定位,定位时需挂线调整平整度，间隔网与网
身应成90º相交，经绑扎形成长方形或正方形箱体或箱体组，绑扎用扎丝连接，
由边缘起连接，绑扎丝应与网丝同材质的钢丝，每一道绑扎应是双股线并绞紧，
钢丝的末端向里折；然后进行绑扎，间隔网与网身的四处交角各绑扎一道，间隔
网与网身交接处每间隔20~25cm处绑扎一道，相邻箱体组的上下四角各绑扎一道，相邻箱体组的上下框线或折线，应每间隔20~25cm绑扎一道，相邻箱体组的网
片结合面则每平米绑扎2处，在绑扎相邻边框线下角一道时，如下方有箱体组，
应将下方箱体一并绑扎，连成一体，各层箱连接完成后,可用木(铁)杆(长6m以上)顺层箱边缘临时固定,以保证箱体装料后边缘线顺直流畅；
4.2 石料装填
所用石料要求坚硬、有棱角、耐久，确保使用期遇水或风化作用不会崩解，
用石料填满固滨笼，石块的尺寸应在1.5D—2.0D（D为生态格网的网目名义尺寸）之间。
不在外露表面的石料尺寸允许有15%的偏差。
当填充的加筋固滨笼单元高
1m时，则至少应铺三层石料；当单元高0.5m时，至少应铺二层石料，在箱体中
填充石料时，每个格室填充高度不得比相邻隔间高出30cm，对垂直或接近垂直的
结构来说，固滨笼的外层石料应手工仔细铺设以获得整洁、平坦和紧凑的外观，
填充石料时应小心，确保PVC护膜不破损。
考虑到石料的沉降，填石高度应超过
固滨笼26-40mm；需要进行加强钢丝加强的进行加强钢丝的设置，靠外侧部位的
网片应设置内部加强钢丝，按以下要求绑扎： 1m高的箱体单元，在1/3和2/3
高度处绑扎；0.5m高的单元在1/2高度处绑扎；内连加强钢丝应连接格室的外露
面及其对面；
4.3 箱体封盖
箱体封盖施工应符合下列要求：封盖宜在顶部石料砌垒平整的基础上进行；
宜先使用封盖夹固定每端相邻结点后，再加以绑扎；封盖与箱体边框相交线，应
每间隔20~25cm 绑扎一道；
4.4 墙后回填土
墙后需要铺设土工布的按结构设计要求，在施工之前应在结构护面与回填料
的界面上铺设土工织物，在顶部和底部织物都应伸出0.3m；墙厚回填土施工时，
回填土时应防止损坏土工织物，重型压实机械必须至少距离箱体1m，以减少对箱
体的损坏，墙后使用人工压实机械压实填土，表面1m以内压实时，应使用手扶
式压实机仔细操作，以避免挡土墙或边坡表面损伤。
箱体每安装一层，及时回填
一层土；
4.5加筋固滨笼
加筋固滨笼的装配及施工步骤：（下图为装配过程图示）从捆件里取出单元
并将其放在平坦、坚硬的平面上，拉直前网片、后网片和隔片进行护面的安装。
保证所有网片位置摆放正确，所有边的顶端排列整齐，相邻单元用系扣连接。
系
扣应每间隔20~25cm。
沿网板边缘连接，以确保填料表面平整，拉筋带铺设时底
面填料应碾压密实、平整，要求将筋带拉直、拉紧，平铺不重叠，不卷曲，不扭
结和不皱褶，与挡墙面垂直，尾部成均匀辐射形状。
与墙面连接要牢靠，不得有
硬质、尖锐棱角的填料直接接触，填土时多填30cm，并将其压到所需高度。
推荐
的土级配在0.02mm与6mm之间。
用传统的压实机压实，压实度应能达到标准击
实95%的程度，逐层安装其它单元时，每层单元应与其上及其下单元在护面四周
连接。
5 对该生态结构的评价及看法
5.1结构特性
（1）相比于单绞或焊接格网，具备防散效果，可防偶然破坏造成结构散落。
（2）将多个网箱或网垫绑扎成均匀结构，整体性好。
（3）柔性结构，适应地基变形能力强，特别适合加固非稳定边坡，以及由
于波浪或水流作用，土边坡出现变形。
（4）内部填石有间隙，外露表面形状不规则，消浪性能优异。
（5)石料填充，其部孔隙水压力易消散，无须考虑墙后剩余水压力；可自由排水，不需设排水系统。
5.2耐久特性
（1)受酸性空气、水、土以及盐腐蚀。
镀层起防腐作用。
国外应用表明，镀锌钢丝使用年限>40年，镀铝锌钢丝>60年。
（2)PVC护膜在编织、运输、施工阶段保护钢丝，使用阶段对化学、生物以及腐蚀性介质有更强的抵抗力。
（3)填料采用坚硬、耐久的石料，长期使用不会出现崩解。
（4)石块间缝隙被土填充，植物根系通过石块间土深深扎入边坡，形成柔性整体护面，出现少量断丝也不会失效。
5.3 生态特性
（1）与周围环境自然结合。
填石间的渗透能力使土壤、水、空气和植物自然地相互作用，植物可生长。
（2）使用的主材料为天然石料，亲环境、可回收。
（3）通过设置土工织物滤层，可满足水土保持需要。
参考文献：
[1]《堤防工程设计规范》GB50286-98；
[2]《生态格网结构技术规程》（CECS353：2013）；
[3]（《固滨笼和绿滨垫（金属涂层钢丝或者包覆PVC金属涂层钢丝）标准》）ASTM A 975-97(2003)
[4]（《填充固滨笼、绿滨垫和箱垫的石料分类标准》）ASTM D 6711-01。
