用于智能电表的非隔离式AC/DC降压转换器一款不带变压器的宽电压、低成本、非隔离式AC/DC降压转换器——输出持续电流500mA（2.5~12W)【关键词摘要】非隔离无变压器AC/DC电源芯片XD308H BUCK电路220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离AC-DC电源芯片降压电路，一般采用BUCK电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。
其典型电路规格包含5V/500mA、12V/500mA和24V/500mA等，满足六级能效要求。
可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证。
其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无音频噪声、损耗小发热低。
1）220V转5V降压电路：输入12~380Vac，输出5V/500mA如图1所示的电路为一个典型的输出为5V/500mA的非隔离电源。
它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。
此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。
电源系统带有各种保护，包括过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。
电路特点：无噪音,发热低。
220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。
保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。
压敏电阻RV1用于防雷保护，提高系统可靠性。
功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
SM7025 datasheet
SOP8
-7-
以上公式合并，可得到：
I D = G ID • (
从上式可以看出，IFB 电流大，ID 的电流就小；IFB 电流小，ID 的电流就大。当 IFB 的电流大于(0.23V / R2) 时，芯片会关闭 PWM，同时芯片会自动进入突发模式。
-5-
SM7025AC/DC PWM 功率开关 TOISIWV1.0
管脚图
SOP8
输出功率表
输入电压 最大电流 SOP8 12V 18V 85Vac~265Vac 150mA 150mA 180Vac~265Vac 200 mA 200 mA
注：芯片 5、6、7、8 脚为芯片散热脚，PCB Layout 过程中注意增加散热措施。
12V 典型示意电路图
4 DRAIN
2 HVDD
-3-
SM7025AC/DC PWM 功率开关 TOISIWV1.0
功能表述
R1 22Ω/2W
IN4007 L1 1mH
GND 8 GND 7 GND 6
GND
GND 5
D3 BYV26C
90~264Vac
+ RV 10D471 C1 4.7uF/400V + C2 4.7uF/400V
C4 470uF/25V C3 + 1uF/50V
+
+
1 EN
3 NC
+
N +12V
应用领域
电磁炉、电饭煲、电压力锅等 小家电产品电源
18V 典型示意电路图
L
GND 8 GND 7 GND 6 GND 5
T1
ACIN N +
SM 7025
4 DRAIN 2 HVDD 1 EN 3 NC
芯联ACDC开关电源选型列表
5v1A以下性价比 最高之方案 替代竞争对手内置MOS优 五级能效 势大 五级能效 五级能效 五级能效 五级能效 五级能效 五级能效 五级能效 五级能效 六级能效 六级能效 六级能效 五级能效
单电压5v2.1A最优方案 全电压5v2.1A最优方案 全电压12v1A最优方案 全电压5v2.4A最优方案
客户应用规格 全电压5v1A 全电压5v1A 全电压5v1A 全电压5v1.2A 全电压5v1.5A 单电压5v2.1A 全电压5v2.1A 单电压5v2.4A 全电压12v1A 全电压5v2.4A 5v3.4A 5v8A 42v2A 12v3A 18V300mA 12V400mA 12V250mA
家电控制板、PWM调光电 /5v最优恒压方 案
QQ:1906638820
备注 六级能效
方案特点
类似规格产品 OB2512/OB25133/OB25132 /MD1801 OB2535/CR6235/SP5713/S P5715/RM3273S/SF5922 OB2535/CR6235/SP5713/S P5715/RM3273S/SF5922 SP5715/RM3271S/CX7131 CR6332/RM3272S CR6332/RM3272S CR6332 PN8370 PN8370 PN8370 OB5269/LD7575 OB5269/LD7575 OB5269/LD7575 OB2263
反馈方式 原边反馈 原边反馈 原边反馈 原边反馈 原边反馈 原边反馈 原边反馈 原边反馈 原边反馈 原边反馈 次边反馈 次边反馈 次边反馈 次边反馈 BUCK降压恒压 BUCK降压恒压 BUCK降压恒压
型号 CL1138 CL1129 CL2105OH CL2106OH CL2107OH CL2107OH CL2110OH CL2110OH CL2110OH CL2115OH CL1800 CL1800 CL1810 CL1858 CL1900 CL1900 CL1901

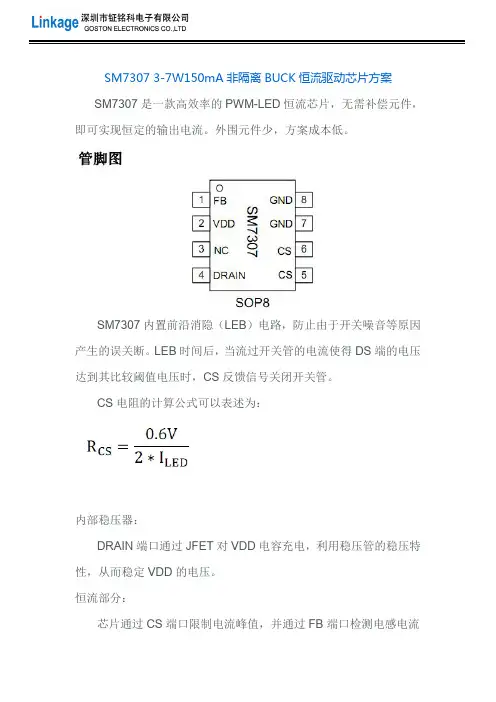

SM7307 3-7W150mA非隔离BUCK恒流驱动芯片方案
