电磁流量计安装方案

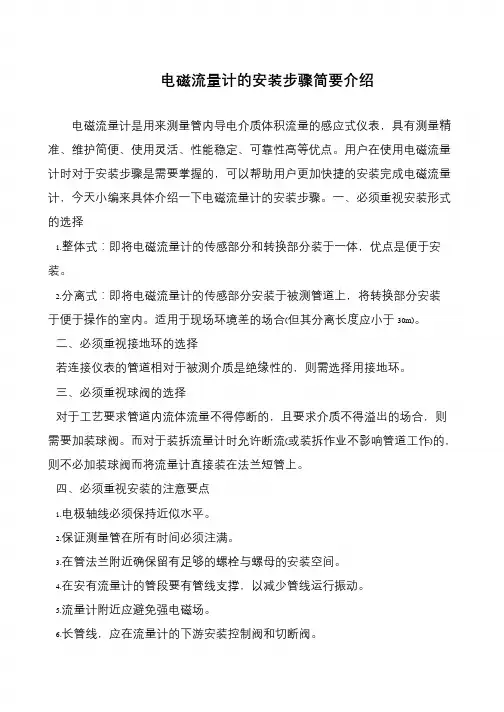

电磁流量计的安装步骤简要介绍
电磁流量计的安装步骤简要介绍
电磁流量计是用来测量管内导电介质体积流量的感应式仪表，具有测量精准、维护简便、使用灵活、性能稳定、可靠性高等优点。
用户在使用电磁流量计时对于安装步骤是需要掌握的，可以帮助用户更加快捷的安装完成电磁流量计，今天小编来具体介绍一下电磁流量计的安装步骤。
一、必须重视安装形式的选择
1.整体式：即将电磁流量计的传感部分和转换部分装于一体，优点是便于安装。
2.分离式：即将电磁流量计的传感部分安装于被测管道上，将转换部分安装于便于操作的室内。
适用于现场环境差的场合(但其分离长度应小于30m)。
二、必须重视接地环的选择
若连接仪表的管道相对于被测介质是绝缘性的，则需选择用接地环。
三、必须重视球阀的选择
对于工艺要求管道内流体流量不得停断的，且要求介质不得溢出的场合，则需要加装球阀。
而对于装拆流量计时允许断流(或装拆作业不影响管道工作)的，则不必加装球阀而将流量计直接装在法兰短管上。
四、必须重视安装的注意要点
1.电极轴线必须保持近似水平。
2.保证测量管在所有时间必须注满。
3.在管法兰附近确保留有足够的螺栓与螺母的安装空间。
4.在安有流量计的管段要有管线支撑，以减少管线运行振动。
5.流量计附近应避免强电磁场。
6.长管线，应在流量计的下游安装控制阀和切断阀。
电磁流量计安装及接线方法
电磁流量计安装及接线方法电磁流量计安装点的选择为了使流量计工作可靠稳定，在选择安装点时应注意以下要求：⑴尽量避开铁磁性物体，高射频，强震动干扰源及具有强电磁场设备（如大功率电机、大型变压器等），以免磁场影响传感器的工作磁场和流量信号⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装⑶应尽量避免日晒雨淋，环境温度应在-20--60℃及相对湿度小于95%⑷选择便于维修，活动方便的地方⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧电磁流量计安装注意事项⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求a二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动，避免不满管及气泡附着在电极上正确位置错误位置⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用命。
垂直上升⑷流量计安装位置介质不满管时，可采取抬高流量管后端管路的方法,使其满管，严禁在管道最高点和出水口安装流量计。
略微上升⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥形管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5D,后直管道≥2D(D为管径)⑹前后直管段为流量计前≥5D，后端≥2D(7)不把流量计安装在被测流体电导率极不均匀的地方。
在上游有化学物质注入的情况下，极易导致电导率的不均匀性，从而对流量指示产生严重干扰。
在这种情况下，建议将注入口移到下游管道。
如果必须从流量计上游注入化学物质，则流量计应尽量远离注入口（一般在20D以上）,以保证液体充分混合均匀。
注入化学物质(8)自由落差式流量计的安装示意图如下：(9)大口径流量计（DN200以上）安装时建议在安装管线上加接弹性管件(10)明渠或非满管管道安装流量计时安装位置应低于明渠底部以保证流量计满管。
安装排污阀（在管道最低处）及清洗孔，以排放沉淀物及清洗流量计测量管。
电磁流量计的安装方法
电磁流量计的安装方法
电磁流量计的安装方法主要包括以下步骤：
1.选择安装位置：选择一个合适的位置安装电磁流量计。
一般来说，应选择在流体流速稳定、无气泡和颗粒物干扰的位置。
安装位置应避免强电磁干扰和振动。
2.准备工作：在安装位置上开孔，并清洁好安装区域，确保没有杂物或尘埃。
3.安装传感器：将电磁流量计的传感器安装在开孔位置上，使用螺栓或其他固定装置固定好。
4.连接管路：将电磁流量计与管路连接，确保连接紧密，无泄露。
5.接线连接：根据电磁流量计的接线要求，将信号线和电源线连接好。
6.校准和测试：根据电磁流量计的使用说明，进行校准和测试，确保测量精度和准确性。
7.进行保护措施：对电磁流量计进行合适的保护措施，如安装避雷器、防护罩等。
8.监测和维护：定期监测电磁流量计的运行状态，如有异常及时维修和保养。
需要注意的是，在安装电磁流量计之前，应仔细阅读产品的安装说明和操作手册，并严格按照要求进行安装。
如果对安装操作不熟悉，建议咨询专业人士或生产厂家。

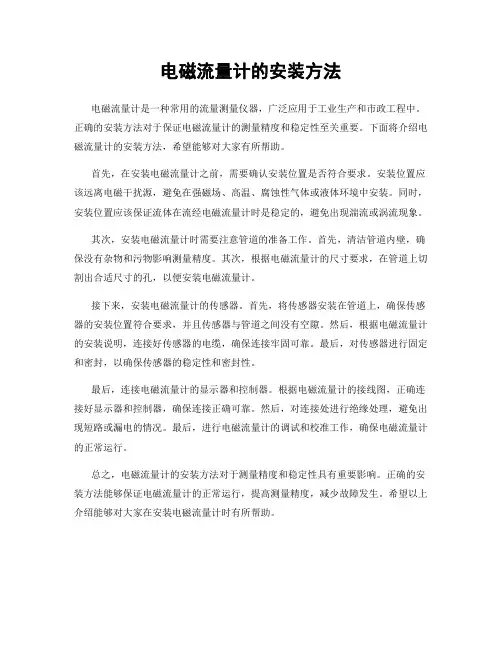

电磁流量计的安装方法
电磁流量计的安装方法
电磁流量计是一种常用的流量测量仪器，广泛应用于工业生产和市政工程中。
正确的安装方法对于保证电磁流量计的测量精度和稳定性至关重要。
下面将介绍电磁流量计的安装方法，希望能够对大家有所帮助。
首先，在安装电磁流量计之前，需要确认安装位置是否符合要求。
安装位置应该远离电磁干扰源，避免在强磁场、高温、腐蚀性气体或液体环境中安装。
同时，安装位置应该保证流体在流经电磁流量计时是稳定的，避免出现湍流或涡流现象。
其次，安装电磁流量计时需要注意管道的准备工作。
首先，清洁管道内壁，确保没有杂物和污物影响测量精度。
其次，根据电磁流量计的尺寸要求，在管道上切割出合适尺寸的孔，以便安装电磁流量计。
接下来，安装电磁流量计的传感器。
首先，将传感器安装在管道上，确保传感器的安装位置符合要求，并且传感器与管道之间没有空隙。
然后，根据电磁流量计的安装说明，连接好传感器的电缆，确保连接牢固可靠。
最后，对传感器进行固定和密封，以确保传感器的稳定性和密封性。
最后，连接电磁流量计的显示器和控制器。
根据电磁流量计的接线图，正确连接好显示器和控制器，确保连接正确可靠。
然后，对连接处进行绝缘处理，避免出现短路或漏电的情况。
最后，进行电磁流量计的调试和校准工作，确保电磁流量计的正常运行。
总之，电磁流量计的安装方法对于测量精度和稳定性具有重要影响。
正确的安装方法能够保证电磁流量计的正常运行，提高测量精度，减少故障发生。
希望以上介绍能够对大家在安装电磁流量计时有所帮助。
电磁流量计施工方案
电磁流量计施工方案1. 引言电磁流量计是一种常用于测量液体流量的仪器，广泛应用于工业生产、环境监测等领域。
本文档旨在提供一份电磁流量计施工方案，以帮助施工人员正确、高效地进行电磁流量计的安装和调试工作。
2. 施工准备在开始施工电磁流量计之前，需进行一系列的准备工作，以确保施工过程的顺利进行。
2.1 施工材料准备•电磁流量计：根据实际需求选择适当型号的电磁流量计。
•电磁流量计接线盒和接线极性标记：用于将电磁流量计与测量系统连接。
•接线电缆和电缆保护管：用于进行电磁流量计与测量系统的电气连接。
•管线配件：包括法兰、螺栓等，用于连接电磁流量计与管线。
•配电箱：用于进行电源接入和电磁流量计的线路连接。
2.2 工具准备•扳手、扳手套筒和螺丝刀等常用工具。
•手持式多功能测量仪：用于测量电磁流量计的电压、电流等参数。
•手持式超声波流量计：用于对比电磁流量计的测量结果。
•手持式压力表：用于测量管道的压力。
•打孔机和管线切割工具：用于在管道上进行孔洞和切割。
3. 施工步骤3.1 施工位置确定根据实际情况确定电磁流量计的施工位置，一般应选择在水流速度均匀、无气泡和磁性杂质的位置。
3.2 电磁流量计安装1.将电磁流量计与管道连接，确保连接处严密无泄漏。
2.根据电磁流量计的安装要求，使用法兰和螺栓将其固定在管道上。
3.安装电磁流量计接线盒，将电磁流量计的输出线缆与接线盒连接。
3.3 接线工作1.将电磁流量计的输出线缆通过电缆保护管引出。
2.根据接线盒的极性标记和测量系统的接线要求，将电磁流量计的输出线缆与测量系统的接线端子连接，确保接线牢固可靠。
3.4 电源接入1.将电磁流量计的电源线缆通过电缆保护管引出。
2.根据实际需求，将电磁流量计的电源线缆与配电箱进行连接。
3.进行电源线的接地处理，确保接地可靠，防止静电干扰。
3.5 调试工作1.检查电磁流量计的外观是否完好，各个连接是否牢固。
2.使用手持式多功能测量仪测量电磁流量计的电压和电流，确保电磁流量计正常工作。
电磁流量计施工方案
电磁流量计施工方案1. 引言电磁流量计是一种常用的流量测量仪器，广泛应用于工业生产和市政工程中的流量监测与控制。
本文档旨在提供一套电磁流量计的施工方案，以确保正确、安全地安装和运行电磁流量计。
2. 施工准备在开始施工之前，需要做好以下准备工作：•获取电磁流量计的技术资料和说明书，并详细阅读了解相关要求。
•确认所需的施工材料和工具是否齐全，如导线、电缆、接线盒、接头等。
•检查安装位置是否符合要求，如距离管道弯头和阀门的距离、水平度等。
3. 施工步骤3.1 安装前准备在开始安装之前，需要进行以下准备工作：1.关闭管道阀门，并排空管道内的液体。
2.清洁管道内的污物和杂质。
3.根据工程要求选择合适的电磁流量计型号。
3.2 安装电磁流量计按照以下步骤安装电磁流量计：1.采用法兰连接法安装电磁流量计，确保法兰连接牢固。
2.根据电磁流量计的连接要求，按图纸将电磁流量计与管道连接。
3.使用扳手等工具逐步拧紧螺栓，确保连接紧密，不出现漏水情况。
3.3 安装接线盒安装接线盒的步骤如下：1.将电磁流量计的接线盒固定在合适的位置，离地面高度应符合要求。
2.按照电磁流量计的接线要求，接线盒内进行接线。
3.4 进行接线接线的步骤如下：1.根据电磁流量计的接线图纸，将导线或电缆正确连接到接线盒中。
2.确保接线牢固、无短路和断路。
3.5 调试与测试完成接线之后，需要进行调试和测试以确保电磁流量计的正常运行：1.按照电磁流量计的说明书，进行必要的参数设置和校正。
2.打开管道阀门，并逐步调整流量。
3.检查电磁流量计显示的数值是否与实际流量一致。
4.进行一段时间的正常使用观察和测试。
4. 安全注意事项在施工过程中，需要注意以下安全事项：•进入施工现场前，必须穿戴好个人防护装备，如安全帽、防护眼镜、防护手套等。
•施工人员必须具备相关的操作技能和经验，未经培训人员禁止进行施工作业。
•在进行接线时，必须断开电源，并使用绝缘工具进行操作，以避免触电事故的发生。
电磁流量计安装方法
电磁流量计分为插入式电磁流量计和管道式电磁流量计。
管道式电磁流量计和插入式电磁流量计对安装的要求有相同的额地方，也有不同的地方。
总额来说有对外部环境的要求和安装方式的要求。
电磁流量计安装和使用
1、安装前的准备
1）、应尽量远离具有强磁场的设备，如大电机，大变压器，变频设备等。
2）、安装场所不应有强烈的震动，管道固定牢靠。
环境温度应变化不大。
3）、安装环境应便于安装和维护。
2、安装位置的选择
1）、安装位置必须保证管道内始终充满被测流体。
2）、选择流体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。
3）、测量双相（固、液或者气、液）流体时，应选择不易引起相分离的地方。
4）、应避免测量部位出现负压。
5）、被侧管道直径或周长容易测量，并且椭圆度应较小。
电磁流量计安装尺寸图：
电磁流量计永浩自控都经过八大检测工序层层把关;实流标定,长期稳定可靠;十五年专业！。
电磁流量计的水平安装介绍
电磁流量计的水平安装介绍1.安装位置选择：在进行水平安装之前，首先需要选择一个合适的安装位置。
通常情况下，应该选择流速稳定的位置，避免管道中有明显的涡流和气泡。
同时，还需要注意避开磁性物质和强电磁干扰源，以免影响电磁流量计的测量准确性。
2.安装方法：步骤一：测量管道尺寸和材质，确保电磁流量计与管道的连接口径一致。
安装电磁流量计之前，要先准备好管道与流量计之间的法兰连接。
步骤二：将电磁流量计的法兰与管道的法兰连接，拧紧螺栓，确保连接牢固。
在拧紧螺栓的过程中，要注意均匀施力，避免产生不平衡的力，造成电磁流量计的损坏。
步骤三：连接电磁流量计的导线和接地线。
导线的连接应该牢固可靠，接地线应该与管道接地良好。
3.安装注意事项：3.1安装后要进行仪器的仪表测试，检验并调整位置和距离，确保测量准确。
3.2安装过程中要注意防止外界物体（如灰尘、水滴等）进入电磁流量计内部，以免影响测量准确性。
3.3安装前要对管道进行清洗，以确保管道内部无杂质和污物，避免对电磁流量计的影响。
3.4安装时需要提前做好防护措施，避免因人为不慎而对电磁流量计造成损坏。
3.5安装后，应定期对电磁流量计进行检查和维护，确保其长期稳定工作。
总结：电磁流量计的水平安装过程需要选择合适的安装位置，根据流量计的尺寸选择合适的法兰，进行紧固连接，同时需要注意导线和接地线的连接。
在安装过程中，需要注意防止外界物体进入流量计内部，对管道进行清洗，做好防护措施，并定期进行检查和维护。
只有在正确进行水平安装的前提下，电磁流量计才能够正常工作，并准确测量流体的流量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁流量计安装方案
安装简图
图一
1、电磁流量计采用法兰连接，其在管道连接如图一所示，密封垫圈内径应略大于管道内径，保证管路流体稳定流动状态。
2、应避开阳光直射或周围温度过高的地方，防止励磁线圈因环境温度过高，出现不允许的温升导致绝缘性能破坏。
3、应远离强磁场设备如大电机、大变压器和电焊机。
4、尽量远离有氨气、酸雾腐蚀性空气的场所。
5、安装流量计的管道段，不要有较大的漏电流，而且附近应有良好的接地。
6、流体流动方向应与流量计标志一致。
7、安装的管道，要保证测量管道内始终充满被测介质，防止空管。
8、流量计不要安装在有负压的管道段，以防止衬里材料脱落。
9、流量计上游侧应有不少于5D倍管道直径的直管段，如图二所示。
图二
10、下游侧应有不少于3倍管道内径的直管段。
11、如果上游有非全开的闸阀或调节阀，则流量计上游直管段的长度应增加到10倍管道内径的距离，如图三所示。
图三
12、流量计通常应安装在水平位置上，两电极的连线应处于同一水平面上。
13、流量计测量内径应与管道内径一致，如果内径不可能一致，管道内径应大于流量计内径，并在它们之间加装圆锥角不大于15的渐缩管或扩管，如图四所示。
图四
14、当流量计为倾斜或垂直安装，流向应自上而下，如图五所示。
图五
15、对工艺上不允许流量中断的管道，在安装流量计时应加设旁路通管和清洗，如图六所示，这种装置在流量计退出使用的情况下，保证设备系统连续工作
图六
16、流量计禁止用管棒或绳索穿过测量管进行搬运、吊装，以免损坏衬里。
