弱电工程施工方案57143
弱电工程施工方案
弱电工程施工方案第一篇：弱电工程施工方案为了保证弱电工程的顺利施工，需要我们对施工方案进行详细的设计和安排，以确保施工的质量，安全和有效性。
本文将对弱电工程的施工方案进行详细的介绍。
一、施工前准备工作在进行弱电工程施工前，需要进行以下的准备工作:1. 组织施工专业技术人员进行现场勘察和实际量测，确认施工工作的具体方案和施工要求。
2. 整理出施工所需的各种材料和器械，进行材料清点和计划采购。
3. 与客户进行沟通和协商，确认施工的时间和施工的内容，并得到客户的书面确认。
4. 淨化施工现场，清除可能影响施工质量和安全的障碍物和杂物。
5. 制定安全措施和施工计划书，进行文件备案。
二、施工工作1. 布线工程(1) 确定布线方案和线缆排列。
(2) 根据布线方案，对要布线的区域进行墙面或地面开槽或打孔。
(3) 墙壁开孔时，要注意孔的大小、深度，孔与金属架的距离等因素。
(4) 进行导线的敷设和接头的连接，并进行初次验收。
(5) 管道及线槽的外皮应平整，无凸起、洼陷等明显缺陷。
2. 光纤接头工程(1) 安装光缆时，应注意光缆的保护，防止损伤。
(2) 光缆接头的安装和特殊结构应符合设计规定，保证线缆性能。
(3) 光缆的保护罩的安装应符合设计规定，防止被摆放时滑落。
3. 视频监控工程(1) 安装摄像机时要确定摄像机的安装位置和方向，并进行精确调整，保证画面清晰。
(2) 安装监视器时要考虑屏幕的大小、分辨率和安装位置，保证监控画面的清晰。
(3) 摄像机和监视器之间的连接线路应尽量缩短，避免信号干扰。
4. 对讲工程(1) 安装对讲机时应确定安装位置，并进行调试，保证通讯良好。
(2) 通讯线路应尽量缩短，以减少信号干扰。
5. 等其他工程(1) 微波接力设备安装(2) 集中控制系统安装(3) DH卡安装及配置(4) 数据机房工程安装(5) 集中录像系统安装(6) 门禁系统安装三、施工后验收工作1. 完成施工后，进行最终验收，并进行记录。

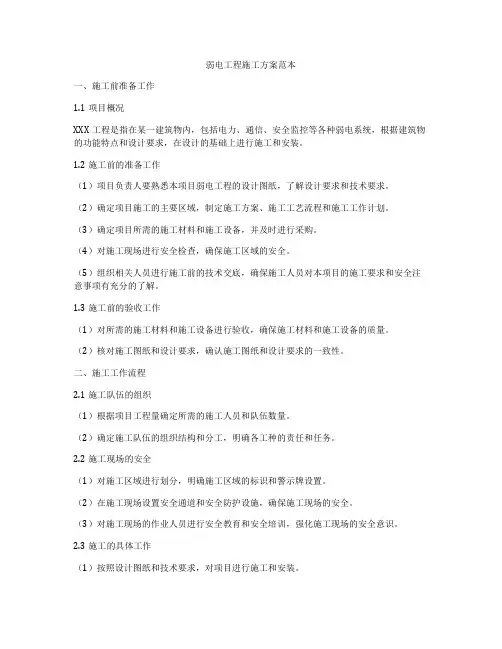

弱电工程施工方案范本
弱电工程施工方案范本一、施工前准备工作1.1项目概况XXX工程是指在某一建筑物内，包括电力、通信、安全监控等各种弱电系统，根据建筑物的功能特点和设计要求，在设计的基础上进行施工和安装。
1.2施工前的准备工作（1）项目负责人要熟悉本项目弱电工程的设计图纸，了解设计要求和技术要求。
（2）确定项目施工的主要区域，制定施工方案、施工工艺流程和施工工作计划。
（3）确定项目所需的施工材料和施工设备，并及时进行采购。
（4）对施工现场进行安全检查，确保施工区域的安全。
（5）组织相关人员进行施工前的技术交底，确保施工人员对本项目的施工要求和安全注意事项有充分的了解。
1.3施工前的验收工作（1）对所需的施工材料和施工设备进行验收，确保施工材料和施工设备的质量。
（2）核对施工图纸和设计要求，确认施工图纸和设计要求的一致性。
二、施工工作流程2.1施工队伍的组织（1）根据项目工程量确定所需的施工人员和队伍数量。
（2）确定施工队伍的组织结构和分工，明确各工种的责任和任务。
2.2施工现场的安全（1）对施工区域进行划分，明确施工区域的标识和警示牌设置。
（2）在施工现场设置安全通道和安全防护设施，确保施工现场的安全。
（3）对施工现场的作业人员进行安全教育和安全培训，强化施工现场的安全意识。
2.3施工的具体工作（1）按照设计图纸和技术要求，对项目进行施工和安装。
（2）对所使用的施工材料和施工设备进行验收，确保施工材料和施工设备的质量。
（3）对施工现场进行整理和清理，确保施工现场的整洁和有序。
2.4施工的质量控制（1）采用严格的施工工艺和施工方法，确保施工的质量。
（2）按照设计要求和技术要求，对施工过程进行检查和验收，确保施工质量的合格。
2.5施工的进度控制（1）根据施工工作计划，对施工进度进行调度和控制，确保施工的进度达到设计要求。
（2）对施工过程中出现的问题和困难，及时进行解决和处理，确保施工进度不受影响。
三、施工后的验收工作3.1施工后的检查和整理（1）对施工现场进行检查和整理，确保施工现场的整洁和有序。
弱电工程施工方案范文
弱电工程施工方案1. 弱电工程概述弱电工程是指建筑物除供电系统、照明系统和动力系统外的其他电气设施，主要包括通信、监控、广播、门禁等系统。
弱电工程的施工需要按照相关规定和标准进行，确保系统的可靠性、安全性和稳定性。
2. 弱电工程施工准备2.1 施工前准备在进行弱电工程施工前，需要进行一系列的准备工作包括：•制定施工方案和施工计划；•确定工期和所需人员；•进行现场勘测和设计；•获取施工许可证；•采购材料和设备；•安排材料和设备的存放和保管。
2.2 施工中准备在弱电工程施工过程中，需要做好以下准备工作：•安装施工标志牌并进行交通管理；•按照施工计划进行施工；•做好现场安全保卫工作；•根据施工的进度进行材料和设备的调配；•做好现场清洁工作。
2.3 弱电工程施工安全弱电工程施工安全非常重要，施工人员必须遵守相关的安全规定，确保施工过程中不发生任何意外事故。
常见的弱电工程施工安全注意事项包括：•使用符合国家标准的安全工具和设备；•确保现场安全出入口畅通；•严格控制现场用火；•做好高处作业的安全防护工作；•做好施工现场交通安全工作。
3. 弱电工程施工流程弱电工程施工流程通常包括以下几个环节：•现场勘测和设计：确定工程所需的设备和材料，制定施工方案和施工计划；•材料和设备采购：采购所需的材料和设备，并进行验收和保管；•施工准备：进行现场安全检查，并采取相应的安全防护措施；安装施工标志牌，保障施工人员和材料设备的安全；•施工过程控制：根据施工计划进行施工，保障施工质量和施工进度；•施工现场安全保卫工作：进行现场安全保护，严格控制现场用火和高处作业等；•施工验收：进行工程验收，确保施工质量符合相关规定和标准。
4. 弱电工程施工注意事项在进行弱电工程施工时，需要注意以下几个方面：•不得随意改变弱电工程设计方案，必须按照规定进行施工；•施工人员必须具有相应的技术证书和操作资格证明；•施工过程中使用的材料和设备必须符合国家标准；•施工现场必须严格控制安全，避免发生意外事故；•施工完毕后要进行验收，确保施工质量达到相关规定和标准。
弱电系统工程施工方案(3篇)
第1篇一、工程概况本项目位于XX市XX区，占地面积约XX平方米，总建筑面积约XX平方米。
本项目弱电系统主要包括以下子系统：1. 综合布线系统2. 楼宇自控系统3. 通信系统4. 安全防范系统5. 计算机网络系统6. 电视及公共广播系统为确保弱电系统工程的顺利进行，特制定本施工方案。
二、施工准备1. 人员准备- 成立项目施工小组，明确各成员职责。
- 对施工人员进行专业培训，确保其具备相应的施工技能和安全意识。
2. 材料准备- 根据工程图纸和设计要求，采购各类弱电设备和材料。
- 对材料进行验收，确保其符合国家标准和设计要求。
3. 设备准备- 准备必要的施工工具和设备，如电线电缆、插座、开关、网络设备、安防设备等。
- 对设备进行调试和检验，确保其正常工作。
4. 施工场地准备- 清理施工场地，确保无障碍物。
- 设置施工围挡和安全警示标志。
三、施工流程1. 综合布线系统施工- 根据设计图纸，确定布线路径和点位。
- 挖设电缆沟，敷设电缆。
- 连接电缆，进行测试和调试。
2. 楼宇自控系统施工- 安装楼宇自控设备，如温湿度控制器、灯光控制器等。
- 连接设备，进行系统调试。
3. 通信系统施工- 安装通信设备，如电话交换机、路由器等。
- 连接设备，进行系统调试。
4. 安全防范系统施工- 安装安防设备，如监控摄像头、报警器等。
- 连接设备，进行系统调试。
5. 计算机网络系统施工- 安装网络设备，如交换机、路由器等。
- 连接设备，进行网络调试。
6. 电视及公共广播系统施工- 安装电视及广播设备，如电视天线、广播扬声器等。
- 连接设备，进行系统调试。
四、施工要点1. 综合布线系统- 电缆敷设要符合规范，避免交叉和扭曲。
- 连接电缆要牢固，确保信号传输质量。
2. 楼宇自控系统- 设备安装要牢固，接线要规范。
- 系统调试要细致，确保功能正常。
3. 通信系统- 设备安装要符合规范，接线要正确。
- 系统调试要全面，确保通信畅通。

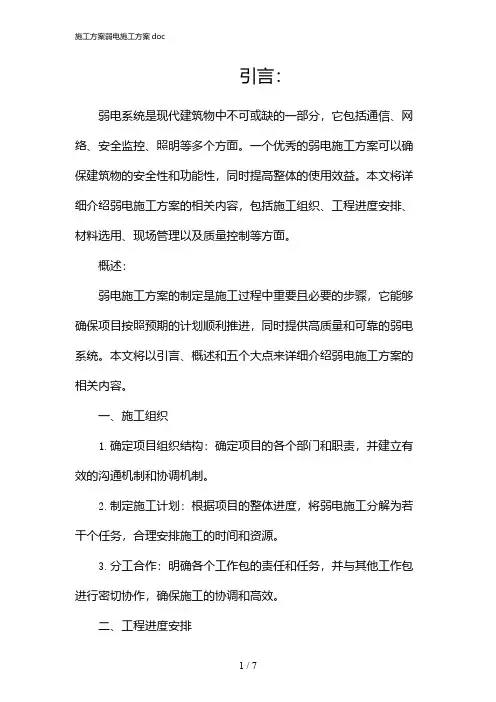

施工方案弱电施工方案doc(2024)
引言：弱电系统是现代建筑物中不可或缺的一部分，它包括通信、网络、安全监控、照明等多个方面。
一个优秀的弱电施工方案可以确保建筑物的安全性和功能性，同时提高整体的使用效益。
本文将详细介绍弱电施工方案的相关内容，包括施工组织、工程进度安排、材料选用、现场管理以及质量控制等方面。
概述：弱电施工方案的制定是施工过程中重要且必要的步骤，它能够确保项目按照预期的计划顺利推进，同时提供高质量和可靠的弱电系统。
本文将以引言、概述和五个大点来详细介绍弱电施工方案的相关内容。
一、施工组织1.确定项目组织结构：确定项目的各个部门和职责，并建立有效的沟通机制和协调机制。
2.制定施工计划：根据项目的整体进度，将弱电施工分解为若干个任务，合理安排施工的时间和资源。
3.分工合作：明确各个工作包的责任和任务，并与其他工作包进行密切协作，确保施工的协调和高效。
二、工程进度安排1.项目计划编制：根据项目的整体时间安排，将弱电工程的各个环节合理排布，并对每个环节进行详细的工期估计。
2.关键路径分析：确定弱电工程施工的关键任务和环节，确保关键任务的进度，以避免对整体工期的影响。
3.进度控制：通过制定进度控制计划和监控机制，及时发现和解决施工进度偏离的问题，确保施工进度按计划进行。
三、材料选用1.材料调研：根据项目的技术要求和规范，进行弱电材料的市场调研和比较，选择符合质量要求且价格合理的材料。
2.材料采购：与供应商进行合作，进行材料的采购工作，确保材料的质量和交付时间。
3.材料审查：对进场的材料进行检查和测试，确保其性能和规格符合项目要求。
四、现场管理1.施工人员管理：对施工人员进行培训和安全教育，确保其具备相应的技术和安全意识。
2.现场秩序维护：建立规范的施工现场秩序，确保施工的安全和有序进行。
3.施工记录和管理：及时记录施工的各个环节和问题，并采取措施进行跟踪和解决，确保施工的质量和进度。
五、质量控制1.质量检查：建立弱电工程的质量检查机制，对施工过程中的各个环节进行检验和测试。

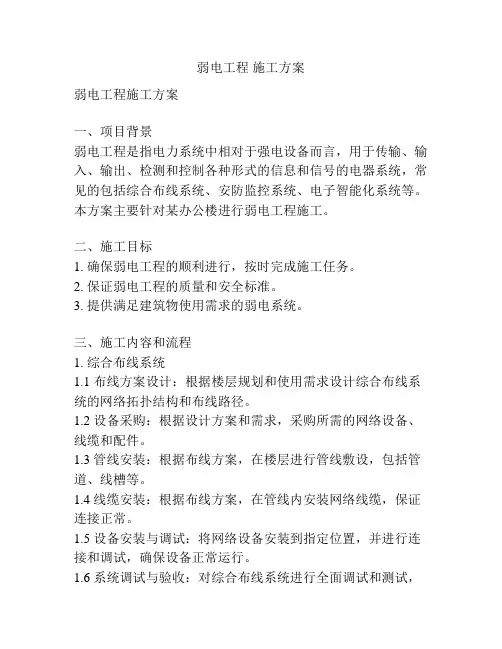

弱电工程 施工方案
弱电工程施工方案弱电工程施工方案一、项目背景弱电工程是指电力系统中相对于强电设备而言，用于传输、输入、输出、检测和控制各种形式的信息和信号的电器系统，常见的包括综合布线系统、安防监控系统、电子智能化系统等。
本方案主要针对某办公楼进行弱电工程施工。
二、施工目标1. 确保弱电工程的顺利进行，按时完成施工任务。
2. 保证弱电工程的质量和安全标准。
3. 提供满足建筑物使用需求的弱电系统。
三、施工内容和流程1. 综合布线系统1.1 布线方案设计：根据楼层规划和使用需求设计综合布线系统的网络拓扑结构和布线路径。
1.2 设备采购：根据设计方案和需求，采购所需的网络设备、线缆和配件。
1.3 管线安装：根据布线方案，在楼层进行管线敷设，包括管道、线槽等。
1.4 线缆安装：根据布线方案，在管线内安装网络线缆，保证连接正常。
1.5 设备安装与调试：将网络设备安装到指定位置，并进行连接和调试，确保设备正常运行。
1.6 系统调试与验收：对综合布线系统进行全面调试和测试，确保系统稳定和性能符合要求。
2. 安防监控系统2.1 设备选型：根据楼层规划和使用需求，选择适合的安防监控设备，如摄像头、报警器等。
2.2 系统设计与布局：根据楼层结构和使用要求，设计安防监控系统的摄像头位置和布局。
2.3 设备安装与调试：安装摄像头、报警器等设备，进行连接和调试，确保正常工作。
2.4 视频监控系统设置：设置安防监控系统的录像、存储、报警等参数，确保系统稳定运行。
2.5 系统调试与验收：对安防监控系统进行全面调试和测试，确保系统稳定和性能符合要求。
3. 电子智能化系统3.1 设备选型：根据楼层规划和使用需求，选择适合的电子智能化设备，如智能门禁、智能照明等。
3.2 系统设计与布局：根据楼层结构和使用要求，设计电子智能化系统的设备位置和布局。
3.3 设备安装与调试：安装智能门禁、智能照明等设备，进行连接和调试，确保正常工作。
3.4 系统设置：设置电子智能化系统的各种参数，如门禁权限、照明模式等。
弱电工程 施工方案
弱电工程施工方案弱电工程是指建筑物内部的低电压供电系统，主要包括通信系统、监控系统、安防系统、声光系统等。
在进行弱电工程的施工中，需要制定详细的施工方案，以保证工程质量和施工进度。
以下是一份弱电工程施工方案。
一、施工准备1.1 施工人员准备：安排具备相关技术工人和熟悉工程实施的施工人员，并进行专业培训和安全教育，确保施工操作的安全性和工程质量。
1.2 施工设备准备：准备好需要使用的施工设备和工具，包括电缆、接线盒、电缆托架、设备机柜等，保证施工过程中的设备安全和施工进度。
1.3 施工材料准备：准备好施工所需的各类材料，包括电缆、配线架、配线设备等，确保施工质量和施工进度。
二、施工方案2.1 弱电系统布线：根据建筑物的布线图纸，合理规划各种弱电系统的布线路径，确保布线的合理性和美观性。
在布线过程中，要注意电缆的保护和防护，避免损坏和干扰。
2.2 弱电系统连接：根据布线路径，进行各种弱电设备的连接，包括设备之间的连接和设备与电源之间的连接。
在连接过程中，要保证接线的牢固性和接触的良好性，避免接触不良和接触松动。
2.3 弱电系统测试：在连接完成后，进行弱电系统的测试，包括信号的传输测试和设备的功能测试。
通过测试，可以检测出可能存在的问题，并及时进行处理，确保系统的正常运行。
2.4 弱电系统调试：在测试完成后，进行弱电系统的调试，包括信号的调试和设备的调试。
通过调试，可以进一步优化系统的性能和功能，确保系统的稳定和可靠。
2.5 弱电系统验收：在调试完成后，进行弱电系统的验收，包括对系统的运行情况和效果进行评估和检查。
如果系统符合相关技术规范和设计要求，可以进行最终验收，确保工程的质量和施工的效果。
三、施工安全3.1 施工人员安全：在施工过程中，保证施工人员遵循安全操作规程，佩戴好安全防护用具，防止人员发生意外伤害。
3.2 安全设施设置：在施工现场设置安全警示标志，对施工区域进行封闭，确保施工现场的安全性和防护性。
弱电工程施工方案策划
弱电工程施工方案策划根据工程要求和现场情况，制定弱电工程施工方案如下：一、施工目标和要求1. 完成所有弱电系统设备及线路的安装、调试和验收工作。
2. 确保施工过程中安全生产，严格遵守相关安全规定。
3. 保证施工质量，确保各项设备和线路符合设计要求。
二、施工方案1. 施工前准备1.1 审查设计图纸，确认施工范围和要求。
1.2 准备施工所需的设备、材料和工具。
1.3 做好施工人员的技术交底和安全教育。
2. 施工流程2.1 布线施工按照设计图纸要求，进行弱电线路的布线工作，注意保持线路清晰、整齐。
2.2 设备安装安装各类弱电设备，包括监控摄像头、门禁系统、报警设备等，确保安装牢固、连接正确。
2.3 调试验收对安装完成的设备和线路进行调试，保证各项功能正常并符合设计要求。
2.4 系统联调将各个弱电系统进行联调，确保各系统之间的正常通讯和协作。
3. 施工验收由专业验收人员对弱电系统设备和线路进行全面验收，确认符合设计要求后方可提交竣工验收。
四、安全措施1. 确保施工人员配备个人防护用品，并严格执行安全操作规程。
2. 建立施工现场警示标识牌，规范施工区域，避免外人闯入。
3. 进行施工现场安全检查，定期进行安全教育培训。
五、环境保护在施工现场设立专门区域进行垃圾分类和收集，确保施工现场的环境清洁整齐。
六、施工时间安排根据实际工期和进度，合理安排施工时间，确保按时完成各项施工任务。
七、沟通协调与相关部门和业主进行及时沟通，解决施工过程中出现的问题和矛盾，保持顺利施工进行。
综上所述，按照以上施工方案执行，能够保证弱电工程施工进程顺利进行，达到预期的工程质量与效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.3 弱电工程6.3.1 广播系统1、电气配线及配管施工方法同强电工程电气配线配管施工。
2、广播系统设备安装（1）广播系统配管、配线注意屏蔽，使用屏蔽电缆中间严禁接头。
（2）使用屏蔽电缆与设备、接头连接时注意屏蔽层的连接，连接时采用焊接，严禁采用扭接和绕接。
焊接就牢固、美观、可靠。
（3）系统接线时，应对每个端子进行编号，编号可用编号笔写在塑料导管上。
每一输出线末端应挂上标志牌，说明导线去向、线路编号。
（4）明装壁挂式音箱，根据设计要求的高度和角度位置预先设置胀管螺栓或埋吊挂件。
（5）设置在吊顶内嵌入式喇叭，将引线用端子与盒内导线连接好，用手托着喇叭使其与顶棚贴紧，用螺丝将喇叭固定在吊顶支架上。
当采用弹簧固定喇叭时，将喇叭托入吊顶内再连接弹簧，将喇叭罩勾住并使用其紧贴在顶棚上，并找正位置。
（6）当大型机柜采用槽钢基础时，应先检查槽钢基础是否平直，其尺寸是否满足机柜尺寸。
（7）设有收扩音、录音机、激光唱片等组合音响设备系统时，应根据提供设备的厂方技术要求，逐台将各设备装入机柜，上好螺栓，固定平整。
（8）采用专用导线将各设备进行连接好，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。
（9）设备安装完后，调试前应将电源开头置于断开益位置，各设备采取单独试运转后，然后整个系统进行统调，调试完毕后经过有关人员进行验收后交付使用。
3、火灾事故广播、消防电梯、防火控制系统装置调试（1）系统调试应在系统设备安装完毕、通电正常之后进行。
（2）应对各个广播喇叭进行音质试听，并根据试听的结果进行调试。
6.3.2 计算机系统本项目包括军网计算机系统。
1、线缆、线架施工（1）桥架间连接板两端要有铜芯接地线，并与接地端的镀锌扁钢相连，最小截面不小于4平方毫米，或全长安装大于4*25镀锌接地扁铁。
（2）桥架安装时应做到安装牢固，横平竖直，沿桥架水平走向的支架间距1.5至3米，垂直安装支架间距不大于2米，吊支架左右偏差应不大于10毫米，高低偏差不大于5毫米。
（3）桥架与支架间螺栓、桥架连接板螺栓固定无遗漏，螺母位于桥架外侧，铝合金桥架与钢支架固定时，要有互相间绝缘的防电化腐蚀措施。
（4）支架用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
（5）桥架转弯处的弯曲半径不小于桥架内电缆最小弯曲半径（R=100）（6）水平敷设的电缆，首尾、转弯及5-10米处桥架内设电缆卡子固定，敷设于垂直桥架内的电缆卡子固定点间距应为1米。
应详细填写隐蔽工程记录并归档。
2、管道施工（1）检查进场的金属管道，金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器；（3）箱体装应牢固平整，开孔整齐并与管径项吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；（4）在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。
管路敷设应牢固通畅，禁止做拦腰管或拌脚管；管子进入箱盒处顺直，在箱盒内露出的长度小于5mm；（5）在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。
（6）金属管连接应牢靠，密封应良好，两管口应对准。
套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的2.2倍。
金属管的连接采用短套接时，施工简单方便；采用管接头螺纹连接则较美观，可保证金属管连接后的强度。
金属管进入信息插座的接线盒后，暗埋管可用焊接固定，管口进入盒内的露出长度应小于5mm。
明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
3、线路敷设（1）根据设计图确定出安装位置，从始端到终端（先干线后支线）；（2）线缆剥线处理：使用斜口钳在塑料外衣上切开“1”字型长的缝；割去无用的电缆外衣。
（3）管内配线要求：管线施工前应消除管内的污物和积水；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。
在同一管内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；电源线、信号电缆、对绞电缆、光缆及建筑物内其他监控系统的缆线应分离布放。
各缆线间的最小净距应符合设计要求；缆线布放时应有冗余。
在交接间，设备间对绞电缆预留和度，一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度；缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于 1.5m；布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。
在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；电缆垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在支架上，水平敷设时,直接部份间隔距施3~5m处设固定点。
在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点；管内缆线应顺直,尽量不交叉、转弯处应绑扎固定。
４对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信号电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。
绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应。
（4）应详细填写隐蔽工程记录并归档。
（5）完成布线后要采用专用测试设备FULK-4000进行链路测试。
保证所有信息点达到6类线路标准。
（6）光缆采用专用测试设备OTDR进行测试。
4、设备安装（1）施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备是否选用厂家原装产品，设备性能是否达到设计要求和国家标准的规定；（2）配线架安装首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧。
在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
从右到左穿过线缆，并按背面数字的顺序端接线缆；对每条线缆，切去所需长度的外皮，以便进行线对的端接；对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；对捻必需正确地安置到连接块的分开点上。
（3）信息插座信息插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上地信息插座，应固定在接线盒内。
插座面板有直立和水平等形式；接线盒有开启口，应可防尘。
安装在墙体上的插座，应高出地面30cm，若地面采用活动地板时，应加上活动地板内净高尺寸。
5、电缆链路系统测试：为了测试UTP布线系统，水平连接应包含信息插座/连接器、转换点、90米UTP、一个包括两个接线块或插口的交接器件和总长10米的接插线。
两种连接配置用于测试目的。
基本连接包括分布电缆、信息插座/连接器或转换点及一个水平交接部件。
这是连接的固定部分。
信道连接包括基本连接和安装的设备、用户和交接跨接电缆。
6、光纤链路系统测试（1）光纤的连续性进行连续性测量时，通常是把红色激光、发光二极管或者其他可见光注入光纤，并在光纤的末端监视光的输出。
如果在光纤中有断裂或其他的不连续点，在光纤输出端的光功率就会减少或者根本没有光输出。
光通过光纤传输后，功率的衰减大小也能表示出光纤的传导性能。
如果光纤的衰减太大，则系统也不能正常工作。
光功率计和光源是进行光纤传输特性测量的一般设备。
（2）光纤的衰减光纤的衰减主要是由光纤本身的固有吸收和散射造成的。
衰减系数应在许多波长上进行测量，因此选择单色仪作为光源，也可以用发光二极管作为多模光纤的测试源。
（3）光纤的带宽带宽是光纤传输系统中重要参数之一，带宽越宽，信息传输速率就越高。
在大多数的多模系统中，都采用发光二极管作为光源，光源本身也会影响带宽。
这是因为这些发光二极管光源的频谱分布很宽，其中长波长的光比短波长的光传播速度要快。
这种光传播速度的差别就是色散，它会导致光脉冲在传输后被展宽。
6.3.3 电话系统1、系统配线施工要求（1）配线工程施工前，土建工程应具备下列条件○1对施工有影响的模板、脚手架应拆除，杂物清除干净；○2会使线路发生损坏或严重污染的装饰工作，应全部结束；○3预埋线管和线槽架均安装完毕，位置和尺寸应符合施工图设计要求。
（2）配线工程的一般规定○1敷设的导线应便于检查、更换、配线工程使用的导线，其最小线芯截面积应大于或等于0.5平方毫米(5类双绞线除外)；○2导线连接时应注意，剖开导线的绝缘层时，不损伤线芯。
多股铜芯绒线芯应先拧紧，烫锡后再连接；○3接线盒内绝缘导线接头处，应采用绝缘胶带包缠均匀、严密，并不低于原有的绝缘强度；○4从室外引入到室内的导线，在进入墙内的一段应采用绝缘导线，穿墙保护管的外侧应有防水措施。
（3）管线槽架内配线施工○1管线槽架内穿线宜在抹灰及地面工程结束后进行，在配线施工之前，应将线槽内的积水和杂物清除干净；○2系统的配线原则上可以采用同槽分隔方式敷设，但电压大于55V以上的辅助供电回路应另管另槽敷设，特别是电视信号线、广播线和动力线相互之间应有良好的屏蔽和相互隔离度，以防止信号串扰和电磁干扰；○3管线槽内导线的总截面积(包括外护层)不应超过管槽截面积60%。
敷设于垂直或水平管线槽中的导线每超过5m长度时，应在管线槽内或接线盒中加以固定，导线穿入管线槽后，在导线穿出口处直至电气设备接线端应装软护线套以保护导线防止外力的损坏。
2、电话插座安装电话插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上的电话插座，应固定在接线盒内。
插座面板有直立和水平等形式；接线盒有开启口，应可防尘。
安装在墙体上的插座，应高出地面30cm，若地面采用活动地板时，应加上活动地板内净高尺寸。
固定螺钉需拧紧，不应有松动现象。
3、电话接线箱的安装电话接线箱明装在相应楼层的弱电井墙壁上，安装高度距地面为1.2米。
市话电缆按线序安装在接线箱里面的电缆接线柱上，室内电话线安装在接线箱外面的接线端子上。
