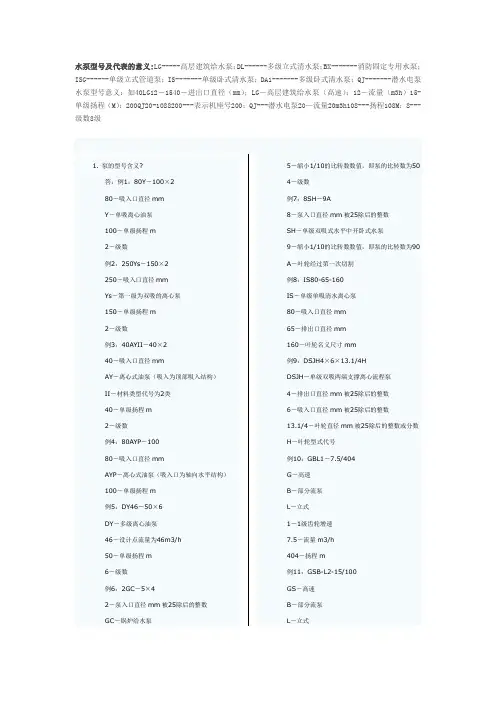

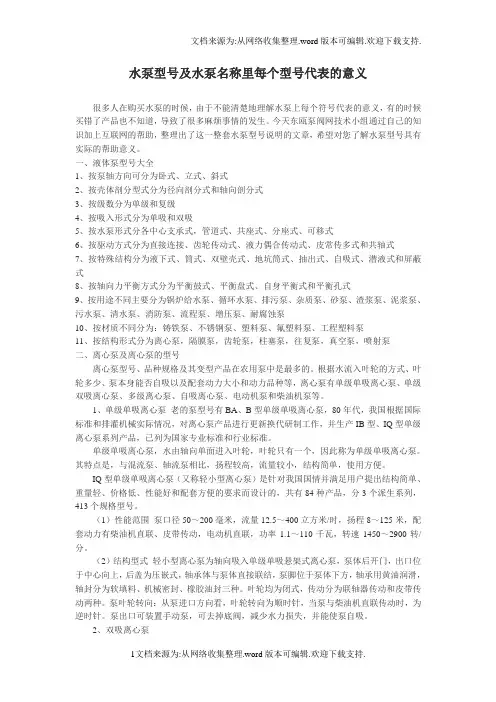

水泵型号及代表的意义..

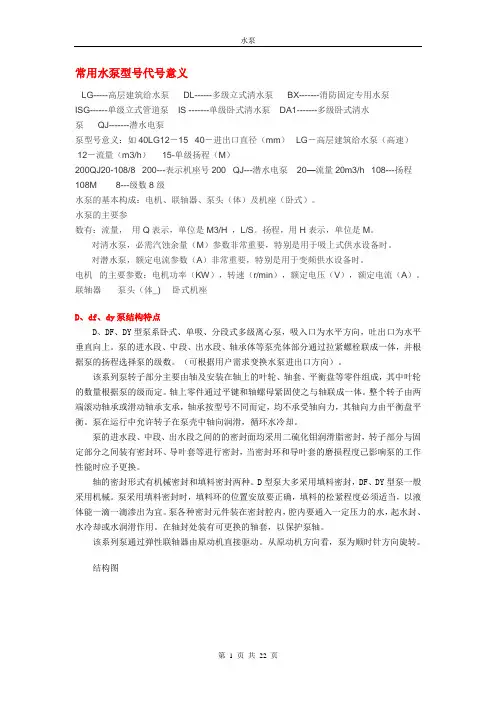

水泵型号及代表的意义:LG-----高层建筑给水泵；DL------多级立式清水泵；BX-------消防固定专用水泵；ISG------单级立式管道泵；IS-------单级卧式清水泵；DA1-------多级卧式清水泵；QJ-------潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）；LG－高层建筑给水泵（高速）；12－流量（m3h）15-单级扬程（M）；200QJ20-1088200---表示机座号200；QJ---潜水电泵20—流量20m3h108---扬程108M；8---级数8级

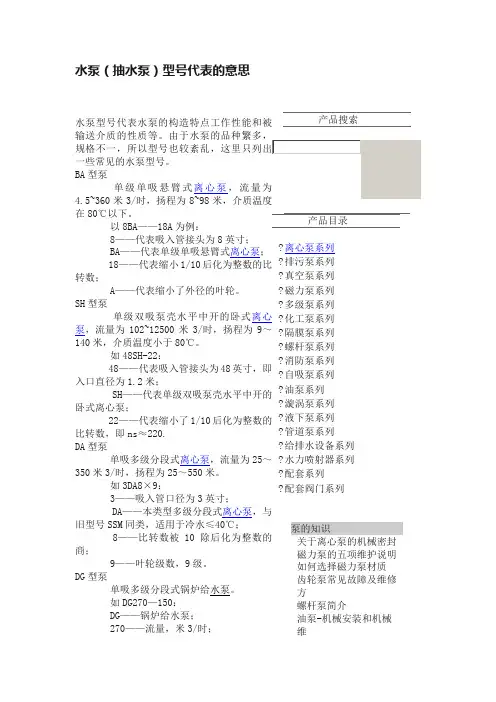

1. 泵的型号含义?

答：例1：80Y－100×2

80－吸入口直径mm

Y－单吸离心油泵

100－单级扬程m

2－级数

例2：250Ys－150×2

250－吸入口直径mm

Ys－第一级为双吸的离心泵

150－单级扬程m

2－级数

例3：40AYII－40×2

40－吸入口直径mm

AY－离心式油泵（吸入为顶部吸入结构）

II－材料类型代号为2类

40－单级扬程m

2－级数

例4：80AYP－100

80－吸入口直径mm

AYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m

例5：DY46－50×6

DY－多级离心油泵

46－设计点流量为46m3/h

50－单级扬程m

6－级数

例6：2GC－5×4

2－泵入口直径mm被25除后的整数

GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数

例7：8SH－9A

8－泵入口直径mm被25除后的整数

SH－单级双吸式水平中开卧式水泵

9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割

例8：IS80-65-160

IS－单级单吸清水离心泵

80－吸入口直径mm

65－排出口直径mm

160－叶轮名义尺寸mm

例9：DSJH4×6×13.1/4H

DSJH－单级双吸两端支撑离心流程泵

4－排出口直径mm被25除后的整数

6－吸入口直径mm被25除后的整数

13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号

例10：GBL1－7.5/404

G－高速

B－部分流泵

L－立式

1－1级齿轮增速

7.5－流量m3/h

404－扬程m

例11：GSB-L2-15/100

GS－高速

B－部分流泵

L－立式

2－2级齿轮增速

15－流量m3/h

100－扬程m

例12：DG85－67×9

DG－中压锅炉给水泵

85－流量m3/h

67－单级扬程m

9－级数

例13：SZ-2

S－水环式

Z－真空泵

2－规格序号

例14：4PW

4－出口直径被25除的整数mm P－杂质泵

W－污水

例15：1DB-0.04/150

1－缸数

D－电驱动

B－比例泵

0.04－流量m3/h

150－压力kgf/cm2

例16：JZ-250/1.3

? ?JZ－中机座

? ?250－流量，升/时

? ?1.3－压力MPa

例17：JT-1600/2.5

JT－特大机座

1600－流量，升/时

2.5－压力MPa

例18：JD-160/16

JD－大机座

160－流量升/时

16－压力kgf/cm2例19：JWM-4/4.5

JW－微机座

M－缸体型式为隔膜式

4－流量，升/时

4.5－压力kgf/cm2

例20：JT-2×500/16

JT－特大机座

2－缸数为2

500－流量，升/时

16－压力kgf/cm2

例21：2CY-1.1/14.5-1

2－齿轮数

C－外啮合齿轮

Y－输送油

1.1－流量，m3/h

14.5－排出压力，kgf/cm2

1－第一次改型

例22：3U80-10

3－螺杆数

U－单吸螺杆泵

80－主螺杆直径mm

10－最大工作压力kgf/cm2

例23：3G-40×4A

3G－三螺杆

40－主动螺杆直径mm

4A－螺纹工作长度之螺距数

例24：32W-75

32－吸入口直径

W－漩涡泵

75－设计点扬程m

例25：3GR-36×4

3G－三螺杆

R－一般结构，螺杆材质

36×4－主动螺杆外径×螺纹工作长度之螺距数

Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式

AS:撕裂 JY:搅匀 P:不锈钢 B:防爆

QW（WQ）无堵塞潜水式排污泵

例：80WQ（QW）P40-15-4

80 WQ(QW) P 40 - 15 - 4

│ │ │ │ │ └─-泵的电机（KW）

│ │ │ │ └───-泵的扬程（m）

│ ││ └─────--泵的流量（m3/h）

│ │ └───────-不锈钢材质

│ └─────────-潜水排污泵

└───────────--泵的口径即代表泵排出公称直径（mm）

JYWQ、JPWQ自动搅匀排污泵

例：80JY（P）WQ50-10-1600-3

80 JY (P) WQ 50 - 10 - 1600 - 3

│ ││ │ │ │ │ └─泵的电机（KW）

│ ││ │ │ │ └─-──泵的搅匀范围（mm）

│ ││ │ │ └────-──泵的扬程（m）

│ ││ │ └─────────泵的流量（m3/h）

│ ││ └────────── W：排污 Q：潜水 P：不锈钢

│ │└─────────-─-─P：不锈钢材质

│ └─────────-────-JY：搅匀

└────────────泵的口径即代表泵排出公称直径（mm）

GW无堵塞管道式排污泵

例：100GWP(B)100-15-7.5

100 GWP B 100 - 15 - 7.5

│││ ││└─-泵的电机（KW）

│││ │└───-泵的扬程（m）

│││ └──────-泵的流量（m3/h）

││└───────--防爆电机

│ └─────────--G：管道式 W：排污泵 P：不锈钢

└──────────-─-泵的口径即代表泵排出公称直径（mm）

LW(WL)无堵塞直立式排污泵

例：100LW(WL)PB100-15-7.5

100 LW(WL) P B 100 - 15 - 7.5││ ││ ││ └─泵的电机（KW）││││ │└─-──泵的扬程（m）

││││ └──────-泵的流量（m3/h）
