彩灯控制器的设计
彩灯控制器课程设计报告
数字电子技术课程设计报告专业名称：班级：姓名：学号：日期：目录一、设计要求 (1)二、设计的作用、目的 (1)三、设计的具体实现 (1)1、系统概述 (1)2、单元电路设计、分析与仿真 (2)3、电路的安装与调试 (6)四、心得体会及建议 (7)五、附录 (7)六、参考文献 (8)设计报告一、设计要求说明：1.以十个指示灯作为显示器件，能自动的从左到右、从右到左的依次被点亮，如此周而复始，不断循环。
2.打开电源时可自动清零，每个指示灯被点亮的时间约为0.5S—2S 范围内。
3.用计算机画出电路设计图，进行仿真分析验证其正确性。
4.写设计说明书一份。
二、设计的作用、目的1、为了培养学生运用相关课程的基础理论和技能解决实际问题，并进一步提高学生抓也基本技能、创新能力的重要实践教学环节。
2、培养学生正确的设计思想与方法、严谨的科学态度和良好的工作作风。
3、通过课程设计，学生受到设计与写作方法的初步训练，能用文字、图形和现代设计写作方法系统地、正确地表达课程设计。
4、巩固、深化和扩展学生的理论知识与初步的专业技能。
5、熟悉各种芯片的功能和应用。
6、完成彩灯控制器的设计，绘出电路原理图。
7、调试电路，是否能正常工作。
重庆理工大学课程设计：彩灯控制器三、设计的具体实现1）系统概述此电路主要由三部分组成，其整体框图如图（一）所示。
振荡电路计数译码驱动电路显示电路图（一）2）方案论证与实现（1）振荡电路主要用来产生时间基准信号（脉冲信号）。
因为循环彩灯对频率的要求不高，只要能产生高低电平就可以了，且脉冲信号的频率可调，所以采用555定时器组成的振荡器，其输出的脉冲作为下一级的时钟信号，电路如图二所示。
图（二）（2）计数器/译码分配器计数器是用来累计和寄存输入脉冲个数的时序逻辑部件。
在此电路中采用十进制计数/分频器4017，它是一种用途非常广泛的电路。
其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2….O9依次出现与时钟同步的高电平，宽度等于时钟周期。
彩灯控制器

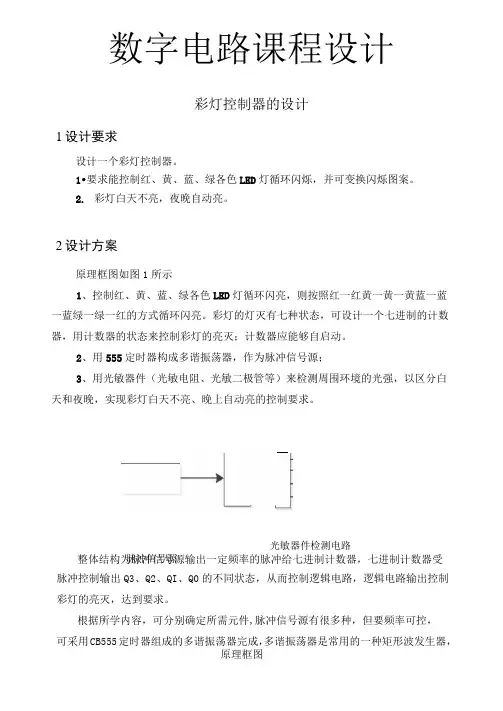

七进制计数器®--Q0逻辑电路数字电路课程设计彩灯控制器的设计1设计要求设计一个彩灯控制器。
1•要求能控制红、黄、蓝、绿各色LED灯循环闪烁，并可变换闪烁图案。
2.彩灯白天不亮，夜晚自动亮。
2设计方案原理框图如图1所示1、控制红、黄、蓝、绿各色LED灯循环闪亮，则按照红一红黄一黄一黄蓝一蓝一蓝绿一绿一红的方式循环闪亮。
彩灯的灯灭有七种状态，可设计一个七进制的计数器，用计数器的状态来控制彩灯的亮灭；计数器应能够自启动。
2、用555定时器构成多谐振荡器，作为脉冲信号源；3、用光敏器件（光敏电阻、光敏二极管等）来检测周围环境的光强，以区分白天和夜晚，实现彩灯白天不亮、晚上自动亮的控制要求。
光敏器件检测电路整体结构为脉冲信号源输出一定频率的脉冲给七进制计数器，七进制计数器受脉冲控制输出Q3、Q2、QI、Q0的不同状态，从而控制逻辑电路，逻辑电路输出控制彩灯的亮灭，达到要求。
根据所学内容，可分别确定所需元件,脉冲信号源有很多种，但要频率可控，可采用CB555定时器组成的多谐振荡器完成，多谐振荡器是常用的一种矩形波发生器，原理框图脉冲信号源通过改变R1和R2的电阻值即可改变其输出矩形波的频率。
七进制计数器可通解原理。
①脉冲信号源DT5q=（R1+R2）/（R1+2R2）=2/3T=1ms 令C1=0.1UF求得TD-Ijnim.555TIIVIER RATEDC1O.luFd.oi|jr74LS16QDr 1—*|U2AI 17WN过74LS160型同步十进制计数器改接而得。
逻辑电路可使用74LS138型译码器控制彩灯，最后通过与非门获得彩灯的逻辑控制关系。
74LS160型同步十进制计数器改接成七进制计数器的同时，在七进制计数器的输出端接一个数码管，仿真时可检测十进制改接成七进制的正确性，以及灯亮灯灭和计数器的输出如何对应，更好地理脉冲信号源②七进制计数器采用置数法改接74LS160同步十进制计数器上图是由74LS160型同步十进制计数器改接而成的七进制计数器。
节日彩灯控制器的设计

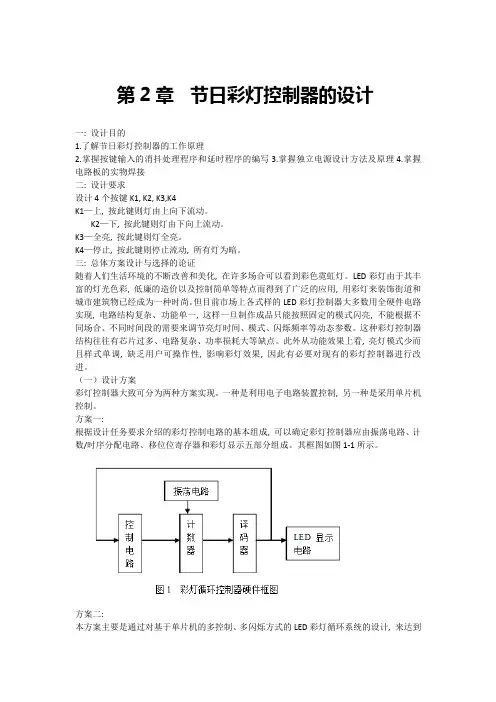

第2章节日彩灯控制器的设计一: 设计目的1.了解节日彩灯控制器的工作原理2.掌握按键输入的消抖处理程序和延时程序的编写3.掌握独立电源设计方法及原理4.掌握电路板的实物焊接二: 设计要求设计4个按键K1, K2, K3,K4K1—上, 按此键则灯由上向下流动。
K2—下, 按此键则灯由下向上流动。
K3—全亮, 按此键则灯全亮。
K4—停止, 按此键则停止流动, 所有灯为暗。
三: 总体方案设计与选择的论证随着人们生活环境的不断改善和美化, 在许多场合可以看到彩色霓虹灯。
LED彩灯由于其丰富的灯光色彩, 低廉的造价以及控制简单等特点而得到了广泛的应用, 用彩灯来装饰街道和城市建筑物已经成为一种时尚。
但目前市场上各式样的LED彩灯控制器大多数用全硬件电路实现, 电路结构复杂、功能单一, 这样一旦制作成品只能按照固定的模式闪亮, 不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能效果上看, 亮灯模式少而且样式单调, 缺乏用户可操作性, 影响彩灯效果, 因此有必要对现有的彩灯控制器进行改进。
（一）设计方案彩灯控制器大致可分为两种方案实现。
一种是利用电子电路装置控制, 另一种是采用单片机控制。
方案一:根据设计任务要求介绍的彩灯控制电路的基本组成, 可以确定彩灯控制器应由振荡电路、计数/时序分配电路、移位位寄存器和彩灯显示五部分组成。
其框图如图1-1所示。
方案二:本方案主要是通过对基于单片机的多控制、多闪烁方式的LED彩灯循环系统的设计, 来达到本设计的要求。
其硬件构成框图如图1-2所示, 以单片机为核心控制, 由单片机最小系统（时钟电路、复位电路、电源）、按键控制电路、LED发光二极管和5V直流电源电路组成此设计方案中单片机的P1口接5路按键控制电路, 实现彩灯花型的切换功能；单片机的P1口引脚接上四个按钮开关以实现对彩灯闪烁频率的控制, 即实现了快慢两种节拍实现花型的变换；单片机上的P2口接二十四路LED发光二极管组成彩灯电路, 显示彩灯循环情况。
51单片机彩灯控制器的设计

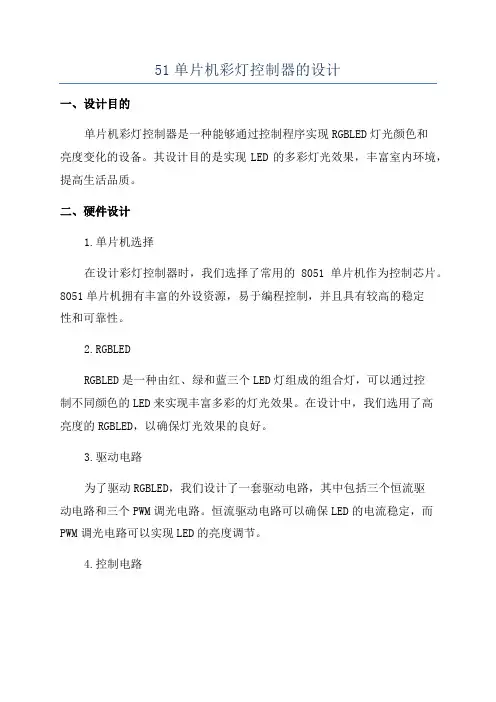

51单片机彩灯控制器的设计一、设计目的单片机彩灯控制器是一种能够通过控制程序实现RGBLED灯光颜色和亮度变化的设备。
其设计目的是实现LED的多彩灯光效果，丰富室内环境，提高生活品质。
二、硬件设计1.单片机选择在设计彩灯控制器时，我们选择了常用的8051单片机作为控制芯片。
8051单片机拥有丰富的外设资源，易于编程控制，并且具有较高的稳定性和可靠性。
2.RGBLEDRGBLED是一种由红、绿和蓝三个LED灯组成的组合灯，可以通过控制不同颜色的LED来实现丰富多彩的灯光效果。
在设计中，我们选用了高亮度的RGBLED，以确保灯光效果的良好。
3.驱动电路为了驱动RGBLED，我们设计了一套驱动电路，其中包括三个恒流驱动电路和三个PWM调光电路。
恒流驱动电路可以确保LED的电流稳定，而PWM调光电路可以实现LED的亮度调节。
4.控制电路控制电路主要由单片机、按键、显示屏等组成。
通过单片机控制按键输入，并根据用户需求调整LED的颜色和亮度。
同时，显示屏可以实时显示LED的参数信息，方便用户操作。
5.电源彩灯控制器的电源一般采用直流5V供电，可以通过USB接口或者外部电源适配器来供电，以满足不同环境下的使用需求。
三、软件设计1.系统架构我们将彩灯控制器的软件设计分为三个模块：按键输入模块、LED控制模块和显示模块。
按键输入模块负责接收用户的按键输入，LED控制模块根据用户输入控制LED的颜色和亮度，显示模块实时显示LED的参数信息。
2.按键输入模块按键输入模块主要负责检测用户按键的状态，并根据按键的状态进行相应的处理。
例如，当用户按下“颜色+/颜色-”按键时，按键输入模块会向LED控制模块发送指令，控制LED颜色的变化。
3.LED控制模块LED控制模块负责控制RGBLED的颜色和亮度。
当接收到按键输入模块发送的指令时，LED控制模块会根据指令调节LED的PWM值，实现LED 颜色的变化和亮度的调节。
4.显示模块显示模块通过显示屏实时显示LED的参数信息，包括LED的颜色、亮度等参数。
彩灯控制器方案设计书
电子技术课程设计目录第一章设计题目 (3)第二章设计任务和要求 (3)第三章题目分析及内容摘要 (3)第四章整体构思或方案选择 (4)4.1 设计思路 (4)4.2 控制器原理框图 (5)第五章具体实现 (5)第六章各部分定性说明与计算 (5)6.1 音乐节奏控制原理 (5)6.2 音乐音量控制器 (8)6.3 音乐音调控制器 (10)6.4音乐彩灯控制器总体电路图 (13)6.5元件清单表 (14)第七章设计收获、体会和建议 (15)第八章参考文献 (16)一．设计题目课题：音乐彩灯控制器彩灯因为它的色彩而为人的视觉带来了美的享受，可以缓解人的疲劳和紧张心情，当下已经随处可见它的足迹了。
而音乐则是为大家接受的休闲方式，他能安抚认得听觉，让人随着音乐的节奏，音高，音调起伏，而身心放松。
于是可以设想将二者合二为一的效果，既可以听音乐而且在听音乐的同时还能观赏到随着音乐变化而发生相应变化的灯光效果和图案，这种既有视觉又有听觉的享受，将为人们带来更加丰富的休闲效果。
本实验的主要课题是设计出一个彩灯控制器电路，通过对输入的音乐信号的三种处理来达到控制彩灯的效果，分为对音调，音量响度和节奏。
二．设计任务和要求(1) 任务设计一种组合式彩灯控制电路，该电路由三路不同控制方法的彩灯所组成，采用不同颜色的发光二极管作设计实验。
(2) 要求①第一路为音乐节奏控制彩灯，按音乐节拍变换彩灯花样。
②第二路按音量的强弱（信号幅度大小）控制彩灯。
强音时，灯的亮度加大，且灯被点亮的数目增多。
③第三路按音调高低（信号频率高低）控制彩灯。
低音时，某一部分灯点亮；高音时，另一部分灯点亮。
三．题目分析及内容摘要本设计彩灯伴随音乐的节奏、大小、音调而变化的彩灯控制器。
是听众在听音乐的同时还可以观赏到丰富多彩的彩灯变化，制造出视觉与听觉的双重享受。
本文主要包括以下内容：1、设计音乐信号放大电路，将输入的音频信号放大后输入到控制器。
2、555定时器构成单稳态输出实现音乐大小控制彩灯。
彩灯控制器的设计完整版

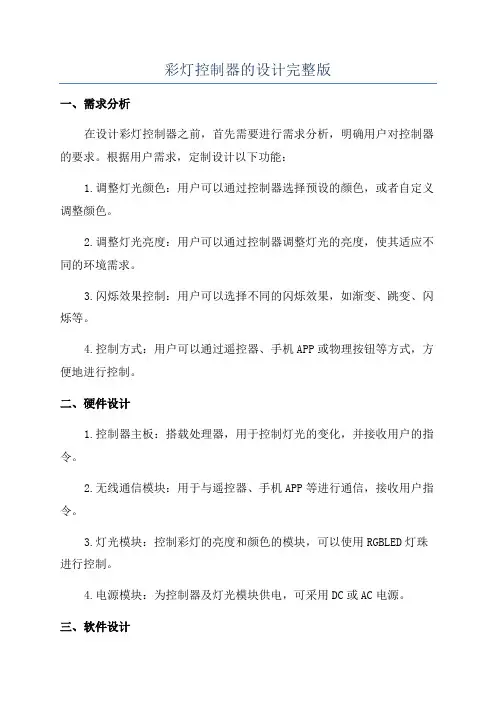

彩灯控制器的设计完整版一、需求分析在设计彩灯控制器之前，首先需要进行需求分析，明确用户对控制器的要求。
根据用户需求，定制设计以下功能：1.调整灯光颜色：用户可以通过控制器选择预设的颜色，或者自定义调整颜色。
2.调整灯光亮度：用户可以通过控制器调整灯光的亮度，使其适应不同的环境需求。
3.闪烁效果控制：用户可以选择不同的闪烁效果，如渐变、跳变、闪烁等。
4.控制方式：用户可以通过遥控器、手机APP或物理按钮等方式，方便地进行控制。
二、硬件设计1.控制器主板：搭载处理器，用于控制灯光的变化，并接收用户的指令。
2.无线通信模块：用于与遥控器、手机APP等进行通信，接收用户指令。
3.灯光模块：控制彩灯的亮度和颜色的模块，可以使用RGBLED灯珠进行控制。
4.电源模块：为控制器及灯光模块供电，可采用DC或AC电源。
三、软件设计1.硬件控制程序：在控制器主板上编写固件，实现对灯光的控制，包括颜色的变化、亮度的调整和闪烁效果的控制。
2.通信协议设计：设计控制器与遥控器、手机APP等之间的通信协议，实现指令的传输和接收。
3.用户界面设计：对于手机APP或PC端软件，设计用户界面，使用户可以方便地进行控制。
四、功能实现1.调整灯光颜色：通过软件界面，用户可以选择预设的颜色，或者使用调色盘自定义调整颜色。
2.调整灯光亮度：用户可以通过软件界面或遥控器等方式调整灯光的亮度，使其适应不同的环境要求。
3.闪烁效果控制：通过软件界面或遥控器等方式，用户可以选择不同的闪烁效果，如渐变、跳变、闪烁等。
4.多种控制方式：通过手机APP、遥控器或物理按钮等多种方式，用户可以随时随地进行控制。
5.定时开关：用户可以设置灯光的定时开关，实现定时开启或关闭灯光的功能。
五、测试与优化在完成功能实现后，进行测试与调试，确保控制器能正常工作。
根据测试结果优化硬件和软件设计，提高控制器的性能和稳定性。
六、生产与销售完成控制器的设计和验证后，进行产品批量生产，并进行市场宣传和销售推广。
多路彩灯控制器的设计（精选五篇）
多路彩灯控制器的设计（精选五篇）第一篇：多路彩灯控制器的设计多路彩灯控制器的设计一课程设计题目（与实习目的）（1）题目：多路彩灯控制器（2）实习目的：1．进一步掌握数字电路课程所学的理论知识。
2．熟悉几种常用集成数字芯片，并掌握其工作原理，进一步学会使用其进行电路设计。
3．了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4．培养认真严谨的工作作风和实事求是的工作态度。
5．作为课程实验与毕业设计的过度，课程设计为两者提供了一个桥梁。
二任务和要求实现彩灯控制的方法很多，如EPROM编程、RAM编程、单板机、单片机等，都可以组成大型彩灯控制系统。
因为本次实习要求设计的彩灯路数较少，且花型变换较为简单，故采用移位寄存器型彩灯控制电路。
（1）彩灯控制器设计要求设计一个8路移存型彩灯控制器，要求：1.彩灯实现快慢两种节拍的变换；2.8路彩灯能演示三种花型（花型自拟）；3.彩灯用发光二极管LED模拟；4.选做：用EPROM实现8路彩灯控制器，要求同上面的三点。
（2）课程设计的总体要求1．设计电路实现题目要求；2．电路在功能相当的情况下设计越简单越好；3.注意布线，要直角连接，选最短路径，不要相互交叉；4.注意用电安全，所加电压不能太高，以免烧坏芯片和面包板。
三总体方案的选择（1）总体方案的设计针对题目设计要求，经过分析与思考，拟定以下二种方案：方案一：总体电路共分三大块。
第一块实现花型的演示；第二块实现花型的控制及节拍控制；第三块实现时钟信号的产生。
主体框图如下：方案二：在方案一的基础上将整体电路分为四块。
第一块实现花型的演示；第二块实现花型的控制；第三块实现节拍控制；第四块实现时钟信号的产生。
并在部分电路的设计上与方案一采用了完全不同的方法，如花型的控制。
主体框图如下：（2）总体方案的选择方案一与方案二最大的不同就在，前者将花型控制与节拍控制两种功能融合在一起，是考虑到只要计数器就可以实现其全部功能的原因，且原理相对简单。
彩灯控制器课程设计
彩灯控制器课程设计彩灯控制器课程设计引言：彩灯控制器是一种用于控制彩色灯光变化的设备，广泛应用于舞台演出、建筑照明、节日庆典等场合。
本课程设计旨在通过学习彩灯控制器的原理和实现方式，培养学生对电路设计、嵌入式系统开发和信号处理的能力。
本文将从课程目标、教学内容、教学方法和评价方式四个方面详细介绍彩灯控制器课程设计。
一、课程目标本课程设计的目标是让学生掌握以下能力：1. 理解彩灯控制器的基本原理，包括LED驱动电路、信号处理和通信协议等；2. 掌握彩灯控制器的硬件设计方法，包括电路图设计、PCB布局和焊接技术等；3. 掌握彩灯控制器的软件开发方法，包括嵌入式系统编程和信号处理算法实现等；4. 运用所学知识设计和实现一个具有一定功能的彩灯控制器原型。
二、教学内容本课程设计包括以下几个主要内容：1. 彩灯控制器的基本原理：介绍LED的工作原理、驱动电路的设计和信号处理的基本概念；2. 彩灯控制器的硬件设计：包括电路图设计、PCB布局和焊接技术等；3. 彩灯控制器的软件开发：包括嵌入式系统编程和信号处理算法实现等；4. 彩灯控制器的功能实现：设计和实现一个具有一定功能的彩灯控制器原型；5. 实验与调试：通过实验和调试，验证彩灯控制器的性能和稳定性。
三、教学方法1. 理论讲解：通过课堂讲解，介绍彩灯控制器的基本原理和相关知识点；2. 设计实践：学生分组进行彩灯控制器硬件和软件设计，并完成一个小型彩灯控制器原型；3. 实验演示：教师进行实验演示，展示彩灯控制器的功能和效果；4. 课堂讨论：引导学生进行课堂讨论，分享彩灯控制器设计中遇到的问题和解决方案；5. 项目评审：对学生设计的彩灯控制器原型进行评审，评价其性能和创新性。
四、评价方式本课程设计的评价方式包括以下几个方面：1. 课堂表现：包括学生的参与度、提问和回答问题的能力等；2. 设计报告：学生需编写彩灯控制器设计报告，详细介绍硬件和软件设计过程；3. 原型演示：学生需演示自己设计的彩灯控制器原型，并展示其功能和效果；4. 项目评审：教师对学生设计的彩灯控制器原型进行评审，评价其性能和创新性。
