8个彩灯控制电路设计

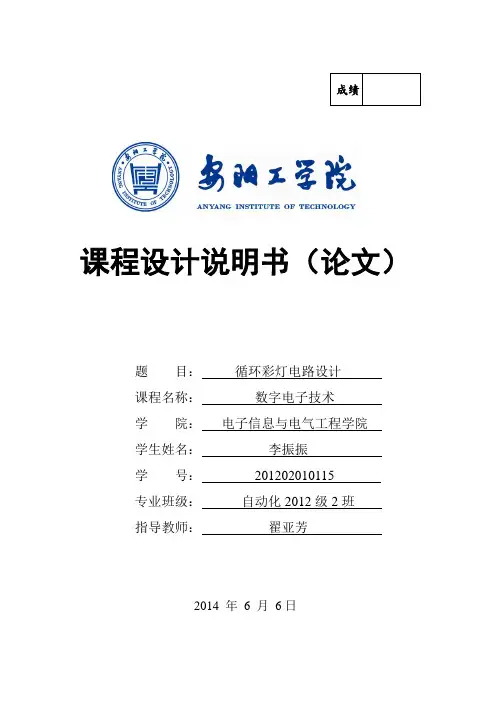

八路循环彩灯设计报告
课程设计说明书（论文）题 目： 循环彩灯电路设计课程名称： 数字电子技术学 院： 电子信息与电气工程学院学生姓名： 李振振学 号： 201202010115专业班级： 自动化2012级2班指导教师： 翟亚芳2014 年 6 月 6日课程设计任务书循环彩灯电路设计摘要：设计了一个循环彩灯电路，该电路可以实现8个彩灯从左到右依次点亮，然后依次熄灭，且点亮和熄灭的时间间隔均为1秒的功能。
该电路主要由555定时器、74LS164移位寄存器、74LS00与非门、LED等组成，555定时器提供周期为1s的脉冲信号，74LS164和74LS00共同提供顺序脉冲，从而达到设计要求。
经Multisim仿真测试，该电路可以实现功能要求。
利用Altium Designer软件对电路进行了原理图设计和PCB设计，并对电路进行了安装和调试，调试结果正常。
关键词：循环彩灯；555定时器；74LS164移位寄存器；74LS00与非门；电路仿真；PCB设计目录1.设计背景 (1)1.1数字电路的介绍 (1)1.2时钟电路的作用及基本结构 (1)1.3Multism和Aultism软件的功能及使用 (1)2.设计方案 (2)2.1 课题任务 (2)2.2 任务分析 (2)3.实施方案 (2)3.1原理图设计 (2)3.2电路仿真 (5)3.3 PCB制作 (7)3.4安装与调试 (7)4.结果与结论 (8)5.收获与致谢 (8)6.参考文献 (9)7.附件 (9)7.1电路原理图 (9)7.2仿真图 (11)7.3PCB布线图 (11)7.4实物图 (12)7.5元器件清单 (13)1．设计背景1.1数字电路的介绍数字电子技术是信息、通信、计算机、自动控制等领域工程技术人员必须掌握的基本理论和技能。
数字电路系统的主要内容：数值、逻辑门电路、数模/模数转换电路、半导体存储器等。
数字电路系统一般包括输入电路、控制电路、输出电路、时钟电路和电源等。
8路彩灯控制电路设计
《8路彩灯控制电路设计》祥设计报告专业：_______________班级：_______________姓名: ________________学号：_______________指导教师：____________2014年6月25日1 •课程设计的目的2. 课程设计题目描述和要求3. 电路设计4. 设计过程中遇到的问题及解决办法5. 结论与体会附表参考书目1 •课程设计目的1.熟悉仿真软件Multisim ,使用软件经行电路仿真；2.第握数字电路课程学习的常见芯片的功能，熟悉其工作原理：3.了解数字系统设计的基本思想和方法，学会科学的分析问题、解决问题;4.增强学生动手能力，增加学生理论和实践结合的机会。
2. 课程设计题目描述和要求设计题目八路彩灯控制电路设计，即设计并制作8路彩灯控制电路，用以控制8个LED按照不同的花色闪烁设计要求1. 接通电源，电路开始工作，LED灯闪烁：2. LED灯按照事先设计的方式工作，要求闪烁的模式不能少于三种模式3. 电路设计3. 1闪烁花型设计花型I ：8路彩灯分成两半从右到左依次点亮，全亮后再从右到左依次熄灭。
花型1【：8路彩灯由中间到两讪对称的依次点亮，余亮后仍由中间到两劝对称熄灭。
花型1【1： 8路彩灯分成两半从左到右依次点亮，全亮后再从左到右依次熄灭。
花型IV： 8路彩灯由两边到中间对称的依次点亮，全亮后仍由两边到中间对称熄灭。
花型状态编码表如表3. 1. 1所示。
每种花型连续循环两次，四种花型轮流交替，为了更好的显示结果本文用指示灯模拟彩灯。
表3. 1. 1 8路彩灯输出状态编码表3. 2设计原理3. 2.1系统的逻辑功能分析彩灯控制电路的原理框图如图3. 2. 1所示，它主要由控制器、编码器和脉冲信号发生器等部分组成。
图3. 2. 1彩灯控制器原理图编码器根据花型按节拍输出8路编码信号，控制彩灯按规定的规律亮、灭: 控制器为编码器提供所需的节拍脉冲及控制信号，控制整个系统的工作；脉冲信号发生器为系统提供时钟脉冲信号。
八路彩灯课程设计八路彩灯控制器的设计
八路彩灯课程设计--八路彩灯控制器的设计课程设计报告课程: 数字电路题目:八路彩灯控制器的设计院系: 物理与电子信息学院专业: 2011级电子信息科学与技术学号: 20111302031姓名: 李俊完成日期: 2008 年 6 月 22 日摘要：本次八路彩灯电路的制作主要采用74LS194芯片接成扭环形结构的移位寄存器来实现，通过555定时电路组成多谢振荡电路。
整个电路主要由移位寄存器、控制电路、脉冲发生器构成8个彩灯的循环控制，并且可以组成多种花型。
关键词：控制、循环、555定时电路一、设计内容与设计要求1.设计目的⑴学会将一个实际情况抽象为逻辑电路的逻辑状态的方法。
⑵掌握计数、译码、显示综合电路的设计与调试方法。
⑶掌握实际输出电路不同要求的实现方法。
2.设计任务八路彩示系统，该系统实现以下功能：⑴八路彩灯从左向右逐次渐亮，间隔为1秒。
⑵八路彩灯从右向左逐次渐灭，间隔为1秒。
⑶八路彩灯同时亮，时间为0.5秒，然后同时变暗，时间为0.5秒，反复4次。
3.设计要求⑴确定总体设计方案画出总方框图，确定各单元电路的功能，进行单元电路的设计，画出逻辑图。
⑵选择元器件型号。
⑶画出总逻辑图和装配图，并在实验板上组装电路。
⑷进行电路调试，使其达到设计要求。
⑸写出总结报告。
4.参考器件555定时器、计数器、双向移位寄存器、显示译码管、数码显示管、发光二极管及一些门电路等。
二、总体设计思路根据课程设计课题要求，要实现本系统，需要设计时钟脉冲产生电路，循环控制电路和彩灯花样输出电路。
时钟脉冲产生电路由74LS163分频实现，循环控制电路由74LS163和74LS10实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。
三、总体设计原理1.基本原理由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和送数，通过控制CLR ＇控制清零。
第一节拍为1右移，第二节拍为0左移，第三节拍全亮为置数1，全灭为清零。
八路彩灯控制器 课程设计
目录第一章总体设计 (5)1.1设计目的 (5)1.2设计任务与要求 (5)1.3基本工作原理 (5)1.4设计方案 (5)第二章单片机简介 (6)2.1单片机结构 (6)2.2单片机的封装形式、引脚定义及功能 (7)2.3单片机的工作原理 (8)2.4 CPU的工作原理 (8)2.5存储器结构 (9)2.6 CPU时序及时钟电路 (10)2.7复位操作 (12)第三章硬件设计 (14)3.1整体硬件接结构 (14)3.2功能模块电路 (14)3.3系统硬件原理电路图 (16)第四章软件设计 (17)4.1软件总体结构设计 (17)4.2各功能模块设计 (18)总结与心得 (25)参考文献： (26)第一章总体设计1.1设计目的1)了解单片机的基本原理及相关的简单应用。
2)掌握用单片机设计系统的一般步骤。
3)了解LED数码管的基本知识和驱动方法。
4)掌握单片机系统各个组成部分的作用以及分布位置。
5)学会运用单片机的硬件资源。
1.2设计任务与要求8个彩灯的控制电路的任务为：用AT89S51单片机设计设计一个8个彩灯控制电路。
要求：完成以下花形变化：1) 从左到右依次点亮，8个灯全亮；从右到左依次熄灭，8个灯全灭。
时间节拍为1秒。
2)从两边向中间依次点亮，8个灯全亮；从中间向两边依次熄灭，8个灯全灭。
时间节拍为1秒。
3)循环往复，用LED管模拟彩灯。
4)用汇编语言编程，用proteus仿真。
1.3基本工作原理此次使设计一个能控制八路彩灯的控制器，其中彩灯用发光二极管模拟。
由P1.6和P1.7口控制电路启动与停止，根据彩灯的亮灭要求，利用数据指针查表，将查到的内容送给P2口进行显示，然后调用1s延时程。
若查到的内容为跳出代码就重新开始循环。
1.4设计方案软件方面：通过汇编语言编程实现不同要求的状态，由延时程序实现1秒的延时时间。
硬件方面：彩灯启动与停止由P1.6和P1.7口进行控制，彩灯的显示状态由AT89C51的P2口输出显示。
8个彩灯控制电路设计
程序和PROTEUS图已经做出来了（如下），preteus图可以运行简单的彩灯程序，但是运行这个程序时灯只是全亮不动，程序和proteus图都找不出问题，希望高手指点一二。
要求：1 从左到右排列，编号为1～8号。
系统启动后，灯管点亮的顺序依次为：1号→2号→3号→...→7号→8 号，时间间隔为1S。
8根彩灯全亮后，持续10S。
然后按照8号→7号→6号→...→2号→1号的顺序依次熄灭，时间间隔为1S。
灯管全部熄灭后，等待2S，再从8号灯管开始，按照8号→7号→6号→...→2号→1号的顺序依次点亮，时间间隔为1S。
全部点亮后持续20S，再按照1号→2号→3号→...→7号→8号的顺序熄灭，时间间隔仍为1S。
灯管全部熄灭后，等待2S，再重新开始上述过程的循环。
下面是已经做出来的程序：ORG 0000HLJMP STARTORG 0030HSTART: MOV TMOD,#10HMOV TH1,#3CHMOV TL1,#0B0H ;定时器1工作于模式1，时间为50msMOV P1,#0FFH ;低电平有效，灯熄灭MOV R7,#00HLOOP1: INC R7MOV A,R7MOV DPTR,#TAB1MOVC A,@A+DPTRMOV P1,ALCALL DELAY1CJNE R7,#8,LOOP1;8次没显示完则继续循环LCALL DELAY2;过程1MOV R7,#8LOOP2: DEC R7MOV A,R7MOVC A,@A+DPTRMOV P1,ALCALL DELAY1CJNE R7,#0,LOOP2;8次没完则继续循环LCALL DELAY1MOV R7,#0HLOOP3:INC R7MOV DPTR,#TAB2MOV A,R7MOVC A,@A+DPTRMOV P1,ALCALL DELAY1CJNE R7,#8,LOOP3;8次未完继续循环LCALL DELAY3MOV R7,#8HLOOP4:DEC R7MOV A,R7MOVC A,@A+DPTRMOV P1,ALCALL DELAY1CJNE R7,#0,LOOP4;8次未完继续循环LCALL DELAY1LJMP START ;开始下一个循环DELAY1:MOV R0,#20LOOP5:SETB TR1JNB TF1,$DJNZ R0,LOOP5CLR TR1RET ;一秒延时DELAY2:MOV R0,#9LOOP6:LCALL DELAY1DJNZ R0,LOOP6RET ;9秒延时DELAY3:MOV R0,#19LOOP7:LCALL DELAY1DJNZ R0,LOOP7RET ；19秒延时TAB1:DB 0FFH,7FH,3FH,1FH,0FHDB 07H,03H,01H,00HTAB2:DB 0FFH,0FEH,0FCH,0F8H,0F0HDB 0E0H,0C0H,080H,00HEND这是proteus图。
8路LED彩灯控制电路设计报告
《8路LED彩灯控制》课程设计报告专业：班级：姓名：学号：同组成员：指导教师：2011年 1 月8 日目录一、课程设计目的 (3)二、课程设计题目描述和要求 (3)三、课程设计报告内容 (3)3.1 器件选择 (3)3.2 实验电路图 (3)3.3 原理分析 (4)3.3.1 脉冲源产生模块 (4)3.3.2 定时器模块 (4)3.3.3 寄存器模块 (4)3.4 具体思路和设计过程 (4)3.4.1 设计思路 (4)3.4.2 具体设计过程 (5)四、焊接与调试 (6)五、总结体会 (6)一、课程设计目的随着社会的发展，人民生活水平不断提高，现代人们越来越注重节能和装饰，因此LED作为一种超节能产品在实际生活中得到广泛应用，它不仅工作电压低，而且使用寿命很长，所以它受到大多数灯光装饰师的青睐。
本设计用8路led设计出的彩灯控制电路具有：低能耗、花色多、性能忧、实用美观等特点，实为家居装饰之首选。
而具体的课程设计（包括电路图设计、电路板焊接、安装与调试），既可以提高我们的动手能力和实际分析问题能力，还有助于我们加深对数字电路的认识和了解，进一步激发学习的兴趣，为后续学习打下坚实基础。
二、课程设计题目描述和要求本设计中的8路LED彩灯控制电路，由555定时器、移位寄存器、计数器等器件构成，主要功能是实现三种花色的交错变换，8路led灯的亮和灭组合起来形成有规律的花色，给人以美感，适用于彩灯装饰。
三.课程设计报告内容3.1 器件选择555定时器一片、十六进制计数器74ls191两片、双向移位寄存器74ls194两片、0.01uf的电容和2.2uf的电容各一个、47k电阻两个、非门74ls04一个、与非门74ls20六个、导线若干。
3.2 实验电路图3.3 原理分析3.3.1 脉冲源产生模块实际上是由555定时器和电容、电阻构成的多谐振荡器，它们负责为后面的各个芯片提供时时脉冲。
脉冲周期T=(R1+R2)Cln2=0.33s3.3.2 定时器模块两块十六进制74ls191计数器接成48进制计数器，上面一块芯片的Q0、Q2、Q3端为后面的移位寄存器提供变换的穿行输入信号；下面一块芯片和中间的非门、与非门共同构成数据处理中端，负责对上方各输出端的信号脉冲进行处理，并且传至寄存器。
实验、中断控制的8个LED灯轮流点亮电路
实验八、中断控制的8个LED灯轮流点亮电路专业: 班级：姓名: 学号：成绩：一、实验目的1.掌握中断程序的分析方法和设计方法。
2.学习电平触发方式及负脉冲触发方式的电路设计方法。
3.学习读程序，并能写出中断初始化程序段。
二、实验器材单片机开发设备一套。
三、实验内容和步骤试设计一个用单片机中断控制的8个LED灯轮流点亮的仿真控制系统，当按下一个按键之后，LED1灯亮，再按下一个按键后，彩灯顺次点亮一个。
要求按照电平触发和负脉冲触发两种方式来设计电路并进行程序设计。
电平触发方式下的仿真图：附加题：请设计一个电路，能实现开关控制的数码管显示0-9数字。
电平触发方式下的程序：ORG 0000HAJMP MAINORG 0013HAJMP SERVERORG 0030HMAIN:MOV A,#01HCLR IT1SETB EX1SETB EA SJMP $ORG 0200H SERVER:CLR P3.0 NOPNOPSETB P3.0MOV P1,ARL ARETIEND负脉冲触发方式下接于P3.3端口的仿真图：负脉冲触发方式下的程序：ORG 0000HAJMP MAINORG 0013HAJMP SERVERORG 0030HMAIN:MOV A,#11111110B MOV P1,A SETB IT1SETB EX1SETB EASJMP $ORG 0200HSERVER:CLR P3.3NOPNOPSETB P3.3MOV P1,ARL ARETIEND。
