透光率计
透光率检测方法
透光率检测方法引言：透光率是指物体透过光线的程度，是衡量材料透明度和光学性能的重要指标之一。
在各个领域，如建筑、光电子、汽车等，透光率的检测都是至关重要的。
本文将介绍几种常用的透光率检测方法。
一、光源透射法光源透射法是一种常用的透光率检测方法。
它基于光的透射原理，通过测量透射光的强度来计算透光率。
具体操作步骤如下：1. 准备一束稳定的光源，如白炽灯或激光器。
2. 将待测材料放置在光源和光功率计之间，并记录下光功率计的读数。
3. 移除待测材料，只留下光功率计，记录下此时的光功率计读数。
4. 根据透射光功率与入射光功率的比值，计算透光率。
二、透射光谱法透射光谱法是一种通过测量材料在不同波长下的透射光强度来确定透光率的方法。
它可以提供更详细的透光率信息，对于不同波长下的透光特性有更好的分析能力。
具体操作步骤如下：1. 准备一束连续可调谐波长的光源，如光栅光谱仪。
2. 将待测材料放置在光源和光功率计之间，并记录下不同波长下的透射光功率。
3. 根据透射光功率与入射光功率的比值，计算透光率。
三、反射法反射法是一种通过测量材料表面反射光的强度来确定透光率的方法。
它适用于不透明材料或对透射光难以测量的情况。
具体操作步骤如下：1. 准备一束稳定的光源和一个光功率计。
2. 将待测材料放置在光源和光功率计之间，并记录下光功率计的读数。
3. 移除待测材料，只留下光功率计，记录下此时的光功率计读数。
4. 根据反射光功率与入射光功率的比值，计算透光率。
四、显微镜法显微镜法是一种通过显微镜观察材料的透光程度来判断透光率的方法。
它适用于对材料透光性进行初步检测或对小尺寸样品进行检测。
具体操作步骤如下：1. 准备一台显微镜和待测材料。
2. 将待测材料放置在显微镜下，观察其透光程度。
3. 根据观察结果，判断透光率的高低。
五、透光率仪器透光率仪器是一种通过光学传感器来测量材料透光率的专用设备。
它具有高精度、高效率和自动化的特点，广泛应用于透光率检测领域。

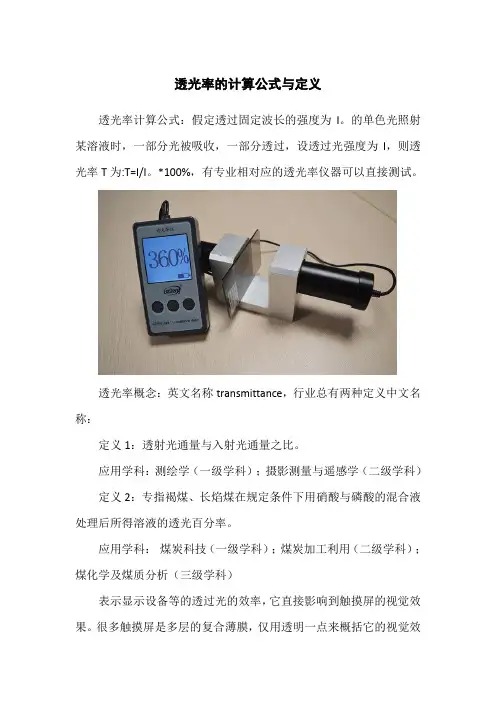

透光率的计算公式与定义
透光率的计算公式与定义
透光率计算公式：假定透过固定波长的强度为I。
的单色光照射某溶液时，一部分光被吸收，一部分透过，设透过光强度为I，则透光率T为:T=I/I。
*100%，有专业相对应的透光率仪器可以直接测试。
透光率概念：英文名称transmittance，行业总有两种定义中文名称：
定义1：透射光通量与入射光通量之比。
应用学科：测绘学（一级学科）；摄影测量与遥感学（二级学科）定义2：专指褐煤、长焰煤在规定条件下用硝酸与磷酸的混合液处理后所得溶液的透光百分率。
应用学科：煤炭科技（一级学科）；煤炭加工利用（二级学科）；煤化学及煤质分析（三级学科）
表示显示设备等的透过光的效率，它直接影响到触摸屏的视觉效果。
很多触摸屏是多层的复合薄膜，仅用透明一点来概括它的视觉效
果是不够的，它至少应该包括四个特性：透明度、色彩失真度、反光性和清晰度，当然还能再分，比如反光程度包括镜面反光程度和衍射反光程度，只不过触摸屏表面衍射反光还没有达到CD盘的程度，对用户而言，这四个特性已经基本够了。
透过透明或半透明体的光通量与其入射光通量的百分率,可以直接用透过率仪测试。
透光率计仪器的检定规程
透光率计仪器的检定规程
国家标准的《机动车运行安全技术条件》（GB7258-2017）中第11.5.7 条规定：前风窗玻璃驾驶人视区部位及驾驶人驾驶时用于观察外后视镜的部位的可见光透射比应大于等于70%。
所有车窗玻璃可见光透射比均应≥50%，且不应张贴镜面反光材料的色纸或隔热纸。
汽车车窗玻璃的透光率可以使用透光率计LS110检测。
校准标准：JJF1225-2009《汽车用透光率计校准规范》该标准规定了透光率计必须满足明视觉函数的要求。
明视觉函数（function of photopic vision）的定义：人类的视觉系统对不同波长的光敏感程度不同，即人眼对光的相应程度四波长的函数。
国际照明委员会（CIE）于1971年在实验数据基础上公布了明视觉函数V（λ）标准值，并于1972年由国际计量委员会批准。
透光率计LS110和LS116均符合CIE明视觉函数标准，可通过计量院检测。
透光率计LS117计量检定前提要求说明：
1．光密度检定
检定依据：JJG920-1996《漫透射视觉密度计检定规程》
检定说明：检定光密度时，接收探头不用粘贴黑色绒布.（默认不粘贴绒布，如果接收探头已粘贴黑色绒布，请撕掉后再校准）。
2．透光率检定
检定依据：JJG178-2007 《紫外、可见、近红外分光光度计检定规程》
11500-2008/ISO 5-2 透射密度的几何条件)，接收探头必须粘贴黑色绒布再校准。
玻璃的反射率和透光率计算
玻璃的反射率和透光率计算设r 为每个界面反射率r=((n-1)/(n+1))2 ，n 是玻璃的折射率，等于1.5，则r=4% 单片玻璃有两个界面，设其反射率为R ，PVB 的透过率为0.92 则 R=r e r r t ⨯⨯-+-β22)1(式中β 为吸收率系数,等于1M -1，t 为厚度。
（1）采光顶8+12A+6+1.52PVB+6mm 中空钢化夹胶玻璃R= %00.792.004.0)04.01(04.02020.022=⨯⨯⨯-+-x e单片玻璃的透过率为T ，t e r T β-⨯-=2)1(%1.8392.0)04.01(020.012=⨯⨯-=-x e T（2）幕墙10+12A+10mm 中空钢化玻璃R= %00.792.004.0)04.01(04.02020.022=⨯⨯⨯-+-x e%1.8392.0)04.01(020.012=⨯⨯-=-x e T综合以上计算，采光顶8+12A+6+1.52PVB+6mm 中空钢化夹胶玻璃,幕墙10+12A+10mm 中空钢化玻璃的反射率为7.00%，透光率为83.1%。
玻璃的热传导系数66333.43.2111d G ++=εδ66352.1733.452.13.2111+⨯+=εG1111-+=io εεε式中:G 中空夹胶玻璃的导热系数，c h m kcal o 2/δ 夹层的厚度（mm ）ε 有效放射率i o εε 外、内側玻璃的放射率，0.896 d 原板玻璃公称厚度之和，( mm )（1）采光顶8+12A+6+1.52PVB+6mm 中空钢化夹胶玻璃23956.066352.33812.033.4123.2111=+⨯+=G中空夹胶玻璃的热传导系数oi h h G K 1111++=式中:o h 外侧空气对流系数，17.5 c h m k c a l o 2/ i h 内侧空气对流系数，7.4 c h m k c a l o 2/31568.25.1714.7123956.01=++=K c h m k c a l o 2/ K m W K 2/702..23600420031568.2=⨯=（2）幕墙10+12A+10mm 中空钢化玻璃228..066332812.033.4123.2111=+⨯+=G夹胶玻璃的热传导系数oi h h G K 1111++= 式中:o h 外侧空气对流系数，17.5 c h m k c a l o 2/ i h 内侧空气对流系数，7.4 c h m k c a l o 2/37938.25.1714.71228.01=++=K c h m k c a l o 2/ K m W K 2/776..23600420037938.2=⨯=。

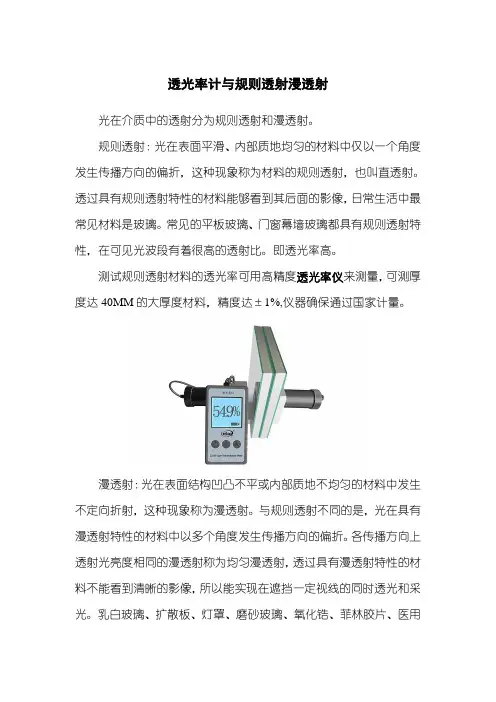

透光率计与规则透射漫透射
透光率计与规则透射漫透射
光在介质中的透射分为规则透射和漫透射。
规则透射：光在表面平滑、内部质地均匀的材料中仅以一个角度发生传播方向的偏折，这种现象称为材料的规则透射，也叫直透射。
透过具有规则透射特性的材料能够看到其后面的影像，日常生活中最常见材料是玻璃。
常见的平板玻璃、门窗幕墙玻璃都具有规则透射特性，在可见光波段有着很高的透射比。
即透光率高。
测试规则透射材料的透光率可用高精度透光率仪来测量，可测厚度达40MM的大厚度材料，精度达±1%,仪器确保通过国家计量。
漫透射：光在表面结构凹凸不平或内部质地不均匀的材料中发生不定向折射，这种现象称为漫透射。
与规则透射不同的是，光在具有漫透射特性的材料中以多个角度发生传播方向的偏折。
各传播方向上透射光亮度相同的漫透射称为均匀漫透射，透过具有漫透射特性的材料不能看到清晰的影像，所以能实现在遮挡一定视线的同时透光和采光。
乳白玻璃、扩散板、灯罩、磨砂玻璃、氧化锆、菲林胶片、医用X胶片、玻璃纤维增强塑料等常见的材料都具有漫透射特性。
测试漫透射材料的透光率可用光密度计来测量，仪器采用漫透射原理，是一款具有积分球效果的高级透光率仪，仪器光源符合CIE明视觉函数标准，确保通过计量院检测。
仪器还可检测光密度。
透光率的测定方法标准
透光率的测定方法标准透光率是评估材料透明度的一种指标，常用于评估玻璃、塑料等材料的透明度。
透光率的测定方法一般包括光谱法和仪器法。
以下是透光率测定方法的标准：一、光谱法光谱法是一种基于光在不同材料中传播时，光强的衰减程度不同而测定透光率的方法。
3. 接收器：选择光谱范围广的接收器，如光电倍增管、光电池等。
4. 测量：将样品放置在光源和接收器之间，记录透过样品的光通量和入射光通量，计算透光率。
光谱法的优点在于可以测定不同波长下样品的透光率，提供全面的光谱信息。
但其缺点在于测定过程复杂，需要使用昂贵的光谱仪器，且样品厚度不一致或表面瑕疵等因素都会对测定结果产生影响。
二、仪器法仪器法是一种使用仪器直接测量材料透光率的方法。
常见的仪器包括分光光度计、透光率计等。
以下是使用透光率计测定透光率的步骤：准备样品：选取尺寸为直径10mm以上的圆形样品，样品表面应平整、无瑕疵。
仪器调整：将透光率计进行零位调整，确保仪器准确度。
测量：将样品放置在仪器测量位置上，记录透过样品的透射光强和入射光强，计算透光率。
仪器法的优点在于操作简便、快速，可直接得出样品的透光率。
但其缺点在于无法提供全面的光谱信息，且样品厚度不一致或表面瑕疵等因素都会对测定结果产生影响。
三、应用注意事项在进行透光率测定时，需要注意以下几点：样品准备：样品厚度不一致或表面瑕疵等因素都会对测定结果产生影响，因此需要保证样品表面平整、无瑕疵，且样品尺寸符合测定要求。
仪器选择：不同材料、不同用途的透光率测定需要选择合适的仪器和方法，如光谱法适用于全面光谱信息的获取，而仪器法适用于快速、简便地测量样品的透光率。
操作规范：在进行透光率测定时，需要按照规定的方法和步骤进行操作，避免因操作不当导致测定结果失真。
环境条件控制：透光率的测定结果受环境条件影响较大，如光源波长、温度、湿度等都会对测定结果产生影响。
因此，在进行透光率测定时，需要确保环境条件稳定，并对环境条件进行记录和评估。
透光率计透光率仪安全操作及保养规程
透光率计透光率仪安全操作及保养规程透光率计透光率仪是一种用于测量材料透过光线的能力的设备。
它主要被应用于建筑材料、塑料、玻璃、涂层、印刷品、塑料制品等行业中。
使用透光率计透光率仪需要遵循一些安全操作及保养规程，以确保设备的正常运行和延长使用寿命。
本文将详细介绍透光率计透光率仪的安全操作和保养规程。
安全操作规程前置注意事项在使用透光率计透光率仪之前，需要对以下事项进行了解和注意：•前往透光率计透光率仪的操作场所前，需要先穿上适合的工作服装，特别注意手部要干燥和没有金属杂质。
•如果操作的是传统透光率计，设备应在离阳光最遥远的地方进行测量。
•准备好所有需要的工具和配件，并检查是否损坏。
•保持透光率计透光率仪操作环境的整洁和卫生。
操作步骤1.准备样品测量之前需要准备好要测试的样品，对于不同的透光率计透光率仪可能会有不同的样品准备方式。
2.放置样品将样品放置在透光率计透光率仪的支架上，并接通电源。
3.调节测试条件根据测量要求，调节测试条件，包括光照强度、光源温度等。
4.启动测试启动测试程序后，开始测量。
在每个测试周期内，透光率计透光率仪将自动记录光源透过样品的光线，然后计算出透光率。
5.关闭设备当所有测试完成后，关闭设备并拔掉电源线。
将透光率计透光率仪拆解并妥善保存。
保养规程准备工作保持透光率计透光率仪清洁和卫生非常重要。
在进行任何保养工作之前，需要将设备拆解并清洁它的表面，以便以后的检查和清洁。
准备好需要的工具和清洁剂。
检查和清洁1.检查透光率计透光率仪表面需要观察透光率计透光率仪表面是否有划痕，是否清洁。
对于有刮伤的地方，需要租用服务商的设备进行修复。
对于表面的清洁，不要使用化学清洁剂，可以使用微纤维毛巾轻轻擦拭表面。
2.保持透光率计透光率仪的整洁需要定期检查和清洗透光率计透光率仪的防护罩。
在任何测量之前，测量盒内的面板上都要仔细地检查任何亏损或损坏。
可以使用压缩空气和吸尘器来定期清洁测量仪。
3.更换灯管透光率计透光率仪灯管需要每年更换一次，以确保光源充足。
透光率计和光密度仪的测试原理
透光率计和光密度仪的测试原理光学知识科普：透光率计的测试原理是采用可见光源来照射被测物质，感应器会分别探测光源的入射光强和透过被测物质后的光强，所以透过的光强与入射的光强比值就是透过率，一般用百分数表示。
光密度（OD）的定义为材料遮光能力的表征。
光密度是没有量纲单位的，是一个对数值，光密度是入射光与透射光比值的对数又或者说是透光率倒数的对数。
其计算公式为OD=log10（入射光/透射光）或OD=log10（1/透光率）。
LS117透光率计可以同时测量出材料的光密度值和透光率值，适合测量以下材料：1、乳白、半透明材料、磨砂、雾面材料等各种漫透射材料的透光率。
2、镀铝薄膜、菲林、X光片、镜片油墨的绝对光密度测量。
3、各种菲林胶片的绝对光密度，相对光密度，网点面积率测量。
LS117光密度仪可测材料的范围很广，透明高反光的材料也可以测，但是需要增加黑色绒布来进行测试。
1．光密度检定检定依据：JJG920-1996《漫透射视觉密度计检定规程》检定说明：检定光密度时，接收探头不用粘贴黑色绒布.（默认不粘贴绒布，如果接收探头已粘贴黑色绒布，请撕掉后再校准）。
2．透光率检定检定依据：JJG178-2007 《紫外、可见、近红外分光光度计检定规程》检定说明：检定透光率时，由于乳白玻璃与样品之间有相互反射(详情见GB/T 11500-2008/ISO 5-2 透射密度的几何条件)，接收探头必须粘贴黑色绒布再校准。
透光率计LS117会自动根据光密度与透光率的换算公式，同时显示透光率和光密度两个数值。
采用的是国家标准GBT 11500-2008漫反射原理，是目前市面上测量漫反射样品性价比最高的仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
透光率计又名透光率仪，透光仪、透光率测试仪，主要用于测量镀膜玻璃、汽车玻璃、亚克力、薄膜，塑料以及透明、半透明物体的透光率。
透光率是一个物理词汇，是表示光线透过介质的的能力，是透过透明或半透明体的光通量与其入射光通量的百分率。
假束平行单色光通过均匀、无散射的介质时，光的一部分被吸收，一部分透过介质，还有一部分被介质表面反射。
透光率计测试原理是采用进口光源照射被测透光物质，感应器接收光源的入射光强和透过被测物质后的光强，透过光强与入射光强的比值即为透过率，用百分数表示.
仪器优点
1. 采用平行光路设计，使之能够测量大厚度材料
2. 分体式探头配固定支架，同时具备固定测试和分体测试方式
3. 测量精度高、速度快、操作简单
4.实时测量即放即测，无需按键无需等待
5. 带告警功能，可预先设置合格范围，超标时有声音告警
6. 可记录100组测量数据，自动统计最大值、最小值、平均值
7. 透过率、阻隔率两种测量模式
8. 配电脑软件，连接电脑可实现自动测试、超标告警、数据统计、数据保存，
查看柱形图、曲线图、打印测试报告等
9. 开机自动校准和手动校准，无需对基准线
技术参数
1. 光源波长：380-760nm
2. 测量范围：0—100%
3. 分辨率：0.1%
4. 测量误差：≤1%
5. 测量厚度：≤50mm
6. 试样尺寸：≥3*3mm
7. 主机尺寸：132x71x29mm
8. 手柄尺寸：Φ34*75mm
9. 支架尺寸：91*45*70mm
10. 铝箱尺寸：340*240*100 mm
11. 电源：AAA * 4 (7号)
测试方法
固定测试方式
1. 将探头装入固定座中并保持探头之间无任何物体，按OK键开
机，显示透光率数据为 100%。
2. 将被测物放入测试槽口中，显示数据即为被测物透光率数值
3. 按H键锁定数据，在锁定状态下按OK键保存数据并解除锁定，
如果不需要保存数据再按H键解锁退出
现场测量方式
适用于被测物已经安装无法使用支架情况，如汽车前挡玻璃，建筑门窗玻璃
1. 将探头吸合并保持探头之间无任何物体，按OK键开机，显
示透光率数据为 100%。
2. 两个探头对准吸合，夹住被测物，显示数据即为被测物透光
率数值
注意事项
1．仪器校准时必须保证两个探头之间无任何物品，否则不能完成校准
2．长时间连续使用时，由于光源的发光效率变化，可能导致不能
显示为100%，此时重新开机即可
3．长时间（如几个月）不使用，请将电池取出
4．避免与腐蚀性物品接触、远离高温高湿的环境
配置清单
主机、支架、、数据线、说明书、保修卡、擦镜布、铝箱各一。
