2013年广东中考物理试题及答案
2013年广东省广州市中考物理试题(解析版)
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

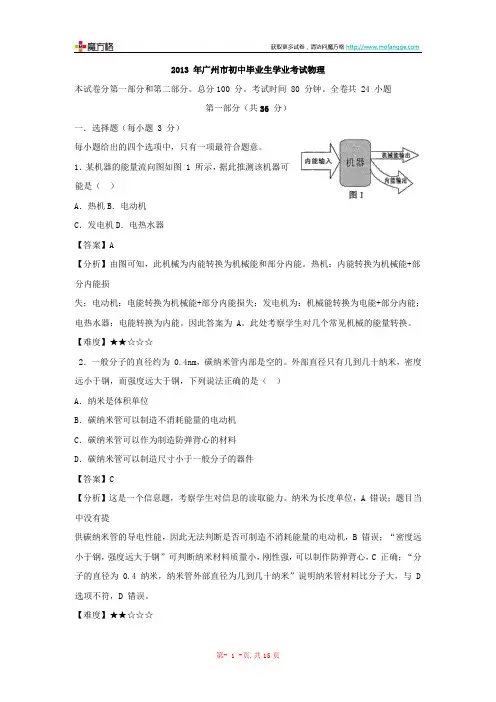

2013年广东省广州市中考物理真题
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间 80 分钟。
全卷共 24 小题第一部分（共36 分）一．选择题（每小题 3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图 1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为 A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为 0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与 D 选项不符，D 错误。
【难度】★★☆☆☆3．如图 2 所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说法正确的是（）A．V1 示数为 6V B．V1 示数大于 6VC．V2示数小于 6V D．V 2示数大于 6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡 L1 比灯泡 L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图 3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

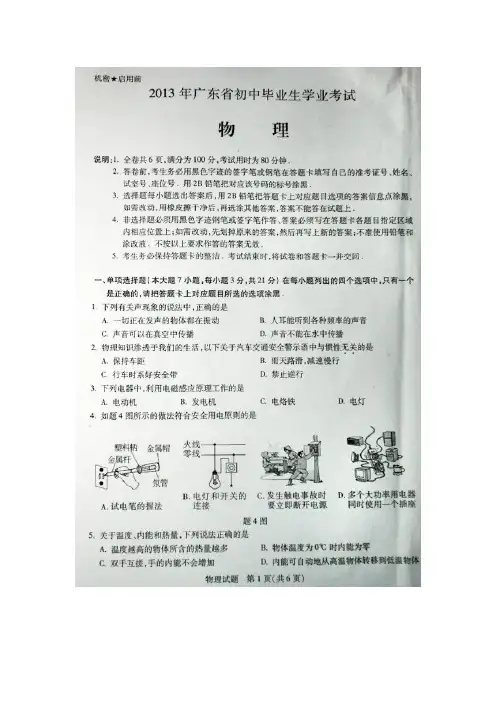

2013广东省中考物理试题及答案
2013年广东省中考物理试题答案（个人网上看图一步一步做的供参，部分图没有画上）一、1A 2D 3B 4C 5D 6A 7C二、8宇宙电子气态9硅电能水银10水银水银酒精11左32。
4 5012压缩做功4。
6*10的6次方13 c b d14 0.001 20 0.003三、作图（略）四、（1）0。
14A 1。
0N（2）图略（3股绳）3。
10 60%（3）D B C A F2-F3=F1-F417 （1）画出玻璃板在白纸上的位置（2）物距像距像物大小关系（3）不能平面镜成虚像18 （1）略（滑动变阻器左上端接错，应该接左下端。
）（2）指针没有校零（3）C （4）0。
5W （5）0。
36W五19解：（1）t=1min40s=100s根据公式v=s/t=500m/100s=5m/s(2)阻力f=0.12G=0.12mg=0.12*2500kg*10N/kg=3000N因为龙舟匀速，所以动力F=f=3000N根据功率公式P=Fv=3000N*5m/s=15000W=15kW答：略20解（1）滑动变阻器接入电路阻值最大R=50Ω根据欧姆定律I1=U/R=6V/50Ω=0。
12A（2）I总=5I1电路是并联I总=I1+I2I2=I总-I1=4I1=0。
48A根据欧姆定律R2=U/I2=6V/0。
48A=12。
5Ω（3）I1‘=I总’-I2=0。
68A-0。
48A=0。
2A根据欧姆定律R1‘=U/I1’=6V/0。
2A=30Ω答：略六、21（1）1 并联（2）13200 （3）91。
3Ω（4）大小22（1）质量（2）B球到达竖直位置时能量比A球大（3）小于质量相同时，速度越大，具有的动能越大，能够做功也越多。
23（1）变大变小变为零（2）内能（或热能）（3）电温度感应器或温度报警器。
2013年广州中考物理试卷及答案【详细解析版】无水印
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

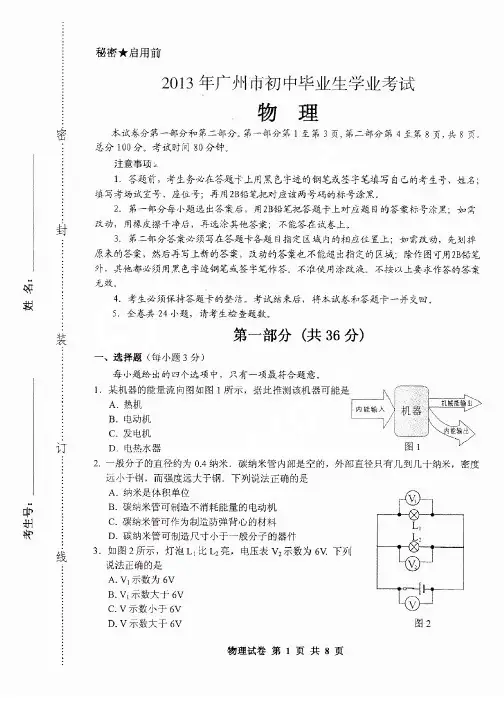

2013年广州中考物理试题及详解
（2）“海拔越高，大气压越小” 【难度】★★☆☆☆ 【点评】此题考查了沸腾和气压的知识。注意沸腾时的温度不一定是 100℃，只有在一 标准大气压下才是。
23、【答案】 （1）0.6kg，6N； （2）如图所示；
（3） GL2 L1
（4）把书包向右移动一点（或把细绳向左移动一点）； 【分析】
（1）考察质量密度公式 、重力公式 G=mg。
的像，则需要调整 f<u<2f，v>2f，因此答案为 B。 【难度】★★★☆☆ 【点评】凸透镜是中考必考内容，此题要求学生熟练掌握凸透镜成像的规律，可以联系实
际物体进行记忆，比如照相机、投影仪、放大镜等。
10、【答案】C 【分析】足球滚动过程中由于要克服摩擦力做功，所以机械能在不断减小； a 到 c 过程
温度不变，但是由于在不断放热，所以内能在减少。
7、【答案】C 【分析】固、液、气分子排列紧密程度：固体＞液体＞气体 【难度】★☆☆☆☆ 【点评】此题考查了固、液、气三态的分子排列区别，属于较基础的题目。
8、【答案】B 【分析】通电导体在磁场中受力方向影响因素：（1）电流方向；（2）磁场方向。
题目中甲、乙两图中 ab 和 cd 位置互换，在换向器的作用下线圈的电流方向发生了改变，而 磁场方向不变，故线圈受力的方向与原来相反。
【难度】★☆☆☆☆ 【点评】此类题目要抓住电磁感应的 3 个条件，必须同时满足 3 个条件才能产生感应电流。
2013年广东省中考物理试卷(含答案及详解)
2013年广东省中考物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P 1、P 2大小关系正确的．CD ．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L ，质量分布均匀的木板M ，右端与桌边相齐，在水平力F 的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）二、填空题（本大题7小题，共21分） 8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是 _________ ．组成原子的质子、中子、电子中质量最小的是 _________ ． 9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是 _________ ．太阳能电池可将太阳能直接转化为 _________ ．若要测量萘的熔点，温度计的玻璃泡里应选 _________ 做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选 _________ 做测温物质． 11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向 _________ 调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为 _________ g ，烧杯中液体的质量是 _________ g ．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是 _________ 冲程．如图所示汽油机正在进行的是 _________ 冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应_________、_________、_________（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为_________m3，铝球受到的浮力为_________N．（ρ=2.7×103kg/m3，g=10N/kg）铝三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为_________A．题（1）图乙所示弹簧测力计的示数为_________N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为_________cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为_________．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是_________（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式_________成立，则可得出结论F=G排．17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是_________．实验步骤a、b、c、d的合理顺序是_________（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，_________．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏_________（填“能”或“不能”）承接到像，这说明_________．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是_________．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是_________（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________W．电源的两端，两灯消耗的总电功率为_________W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________J（3）电热丝在工作时的电阻值是_________Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________，它的实际功率将变_________．22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的_________无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：_________．（3）图乙中小球B到达竖直位置时的速度_________（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：_________．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流_________．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_________．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流_________（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由_________能转化而来．（3）热电偶电路可以把温度信号换成_________信号，利用这种性质可以把热电偶做成_________（写出一种应用）．2013年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的．C D．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水平力F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（）可求得压强的变化．可知，压强逐渐增大．二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是硅．太阳能电池可将太阳能直接转化为电能．若要测量萘的熔点，温度计的玻璃泡里应选水银做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质．11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向左调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为32.4g，烧杯中液体的质量是50g．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是压缩冲程．如图所示汽油机正在进行的是做功冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应c、b、d（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为10﹣3m3，铝球受到的浮力为20N．（ρ铝=2.7×103kg/m3，g=10N/kg），V==三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为0.14A．题（1）图乙所示弹簧测力计的示数为 1.0N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为 3.10cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为60%．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是DBCA（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式F2﹣F3=F1﹣F4成立，则可得出结论F=G排．=××17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是在纸上记录玻璃板的位置．实验步骤a、b、c、d的合理顺序是adbc（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，在纸上记录玻璃板的位置．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏不能（填“能”或“不能”）承接到像，这说明平面镜成的像是虚像．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是电流表使用前没有将指针调到零刻度线处．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是C（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为0.5W．电源的两端，两灯消耗的总电功率为0.48W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）得到运动的平均速度；v==5m/sP==20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．R=得到滑动变阻器接入电路的阻值．=，===30六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中1（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是并联．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是13200J（3）电热丝在工作时的电阻值是91.7Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变大，它的实际功率将变小．R=P=UI=P=UI=R==P=UI=22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的质量无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：速度相同时，物体质量越大，动能越大．（3）图乙中小球B到达竖直位置时的速度小于（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：质量相同时，物体的速度越大，动能越大．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流变为零．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流变小．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流变为零（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由内能转化而来．（3）热电偶电路可以把温度信号换成电信号，利用这种性质可以把热电偶做成温度计（写出一种应用）．。
2013年广东省广州市中考物理试题(解析版)
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分 100 分。
考试时间 80 分钟。
全卷共24 小题第一部分（共 36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图 1 所示，据此推测该机器可 能是（ ）A ．热机B ．电动机C ．发电机D ．电热水器 【答案】 A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能 +部 分内能损失；电动机：电能转换为机械能 +部分内能损失；发电机为：机械能转换为电能 +部分内能； 电热水器：电能转换为内能。
因此答案为 A 。
此处考察学生对几个常见机械的能量转换。
【难度】 ★★☆☆☆2．一般分子的直径约为 0.4nm ，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（ ） A ．纳米是体积单位B ．碳纳米管可以制造不消耗能量的电动机C ．碳纳米管可以作为制造防弹背心的材料D ．碳纳米管可以制造尺寸小于一般分子的器件【答案】 C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当 中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误； “密度远 小于钢，强度远大于钢 ”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确； “分 子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米 ”说明纳米管材料比分子大， 与D 选项不符， D 错误。
【难度】★★☆☆☆3．如图 2 所示，灯泡L 1 比 L 2亮，电压表 V 2示数为 6V ，下列说法正确的 是（ ）A ． V 1 示数为 6VB ． V 1 示数大于6VC ． V2 示数小于 6VD ． V 2示数大于6V【答案】 A【分析】此处考察并联电路中电压关系。
其中“灯泡L1比灯泡 L 2亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
2013年广州市中考物理试题及答案
2013 年广州市初中毕业生学业考试物理第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年广东省初中毕业生学业考试物理一．单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中。
只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1．下列有关声现象的说法中，正确的是A．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C ．声音可以在真空中传播D ．声音不能在水中传播2 ．物理知识渗透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是A．保持车距B ．雨天路滑，减速慢行C ．行车时系好安全带D ．禁止逆行3 ．下列电器中，利用电磁感应原理工作的是A ．电动机B ．发电机C ．电烙铁D ．电灯4 ．如题4 图所示的做法符合安全用电原则的是5．关于温度、内能和热量，下列说法正确的是A ．温度越高的物体所含的热量越多B ．物体温度为0℃时内能为零C ．双手互搓，手的内能不会增加D ．内能可自动地从高温物体转移到低温物体6 ．如题6 图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的是7．如题7 图所示，水平桌面上有一长为L ，质量分布均匀的木板M ，右端与桌边相齐，在水平力F 的作用下，沿直线向右匀速离开桌边孟麟在此过程中，下列说法正确的是A．M 对桌面的压强变小，压力不变B．M 对桌面的压强不变，压力不变C．M 对桌面的压强变大，摩擦力不变D．M 对桌面的压强变大，摩擦力变小二、填空题（本大题7小题，每空1分，共21分）8．在银河系、宇宙、太阳系中尺度最大的是。
组成原子的质子、中子、电子中质量最小的是。
同种物质在固态、液态和气态中，分子间作用力最小的是。
9 ．在水银、硅、铁、玻璃中，属于半导体材料的是。
太阳能电池可将太阳能直接转化为。
在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是。
10．下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：若要测量萘的熔点，温度计的玻璃泡里应选做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选做测温物质；若要测量标准大气压下沸水的温度，温度计的玻璃泡里不能选做测温物质。
11．小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题11 图甲的清形，此时应向＿调平衡螺母，使天平横梁平衡由题11 图乙、丙可知烧杯的质量为g ，烧杯中液体的质量是g。
12．在汽油机的四个冲程中，机械能转化为内能的是冲程。
如题12 图所示汽油机正在进行的是冲程已知汽油的热值为4.6×107J /kg ，则完全燃烧100g汽油放出的热量为J .13 ．用同一热源给一定质量的水加热，其温度与时间的关系如题13 图中图线a 所示，若其它条件不变，（l）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强则二种情况中，温度与时间的关系图线分别对应、和（选填图中“a”、“b”、“c”或’' d ' ' )14．如题14 图是某装置利用浮力进行自动控制的原理图AOB 为一杠杆（质量忽略不计），OA: OB=1 :2。
A 端用细线挂一空心铝球，质量为2.7kg。
当铝球一半体积浸在水中，在B 端施加3.5N 的竖直向下的拉力F 时，杠杆恰好在水平位置平衡。
则铝球实心部分的体积为m3，铝球受到的浮力为N ，铝球＝2.7×103kg/m3 , g =10N / kg )空心部分体积为m3。
（ρ铝三、作图题（共7分）15．（1）（3 分）如题15 （l）图所示，请画出入射或折射光线，使光路完整。
（2 ) （2 分）如题15（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。
（3 ) （2 分）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接人电路，用一个开关控制同时通电或断电请在题15（3）图中用笔画线代替导线，使电路满足要求。
四、实验题（本大题3小题，共20分）16．（7分）（1）题16 （l）图甲电流表接0-0.6A 的量程时，电流表的示数为A。
题16 （l）图乙所示弹簧测力计的示数为N 。
（2）如题16 （2）图，用滑轮组将物块从位置A 匀速拉到位置B , 请在题16 （2）图中画出最省力的绕线方法；物块移动的距离为cm ；若此时绳自由端所用拉力为10N ，物块受到的摩擦力为18N ，滑轮组的机械效率为。
（3）如题16 （3）图为探究“浮力的大小等于什么”的实验。
以上探究中，不重复操作的合理顺序是（只填字母）。
若图中F1、F2、F3、F4四个力之间的关系式成立，则可得出结论F 浮=G排。
17．（7 分）如题17 图甲是探究“平面镜成像特点”的实验。
（l）下面步骤a 中横线处的内容是。
实验步骤a 、b、c、d的合理顺序是（填写步骤前字母）a.在水平桌面上铺一张白纸，纸上竖立一块玻璃板，。
b.拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1'.c.改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2'；A3、A3'（如题17 图乙所示）。
d.点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1。
（2）如题17 图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点，某同学将实验数据填入右表．请将表头中空白部分填上合适的内容（3）如果在像A1'的位置放一光屏，光屏（填“能”或“不能”）承接到像，这说明。
18．（6 分）小王做“测量小灯泡电功率”的实验所用器材有：标有“2 . 5V ' ’字样、正常发光时阻值约为13Ω 的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω1A ' ’的滑动变阻器，电流表，电压表，开关及导线若干。
（l）题18 图甲是实验电路图，题18 图乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）小土在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如题18 图丙所示，出现这种现象的原因是。
（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为W。
（5）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为W。
五、计算题（本大题2小题，共13分）19．（7分）龙舟比赛是中国传统运动项目之一如题19 图，某队龙舟和运动员总质量为2 5×103kg ，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军。
已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍.（1）该队的龙舟比赛在500m 比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g = 10N / kg )20．（6分）如题20 图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω 2A ”字样。
（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5 I1，求R2的阻值。
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
六、综合能力题（本大题3小题，共18分）21．（6分）题21 图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风。
（l）要让电吹风工作时吹出热风，它的开关应置于题21 图甲中（选填“1 ”、‘2 ”或“3 "）位置，此时电风扇与电热丝的连接方式是。
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21 图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是J（3）电热丝在工作时的电阻值是Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变，它的实际功率将变。
22．( 6 分）利用如题22 图所不装置探究“物体的动能大小与哪些因素有关”。
将小球A 、B 分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块 C 发生碰撞，木块都会在水平面上滑行一定距离后停止。
题22 图中的摆长L 都相同，θA＜θB，球A 、B 的质量分别为m A、m B , ( m A＜m B) 。
( l ）如题22 图甲、乙所示，同时释放A 、B ，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的无关。
( 2 ）如题22 图甲、乙所示，观察到B 球能将木块c 撞得更远由此可得出结论：。
( 3 ）题22 图乙中小球B 到达竖直位置时的速度（填“大于”、“小于”或“等于”）。
题22 图丙中小球B 到达竖直位置时的速度如题22 图乙、丙所示，图丙中木块C 滑行得更远些，由此可得出结论：。
23．（6分）阅读下面的短文，回答问题。
热电偶把两种不同材料的导线（如铁线和铜线）组成如题23 图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大。
请回答下列问题：（1）如题23 图所示．①其它条件不变，只将铁丝换成铜丝，电路电流。
②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流。
③其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流（各空格均选填“变大”、“变小”、“不变”、“变为零”)（2）这样的热电偶实际上是一个电源，它的电能是由能转化而来。
（3）热电偶电路可以把温度信号换成信号，利用这种性质可以把热电偶做成（写出一种应用）。
