一体化预制泵站的详细介绍
一体化预制泵站原理
一体化预制泵站原理
1. 什么是一体化预制泵站？
一体化预制泵站是由泵室、输水管道、电气控制设备和配套的监控系统组成的一体化装置。
其整体预制、整体运输、现场安装，操作简单、维护容易，广泛用于城市给排水、消防、农田排涝等领域。
2. 一体化预制泵站的原理
一体化预制泵站的原理是通过电机驱动离心泵，将液体压入输水管道中，实现输送。
泵站通过集中管网或独立管线，将大量的液体快速输送至目标区域，提高了输水效率，减少了能源浪费。
3. 一体化预制泵站的优点
首先，一体化预制泵站可以快速安装和投入使用，避免了现场钢筋混凝土施工中的噪声和尘土对城市环境造成的污染。
其次，一体化预制泵站具有占地面积小、造价低、维护方便等优点。
同时，预制泵站设备更加稳定，运行更加安全可靠。
最后，一体化预制泵站支持智能化控制和远程监测，为设备的安全运行和巡检提供了便利。
4. 应用领域
一体化预制泵站可以广泛用于城市给排水、消防、农田排涝等领域，也适用于暴雨、地下水涌水等突发情况的应急处置。
总之，一体化预制泵站的广泛应用将极大地提高液体输送效率，减少能源浪费和环境污染，对于城市建设和环境保护发挥着重要的作用。

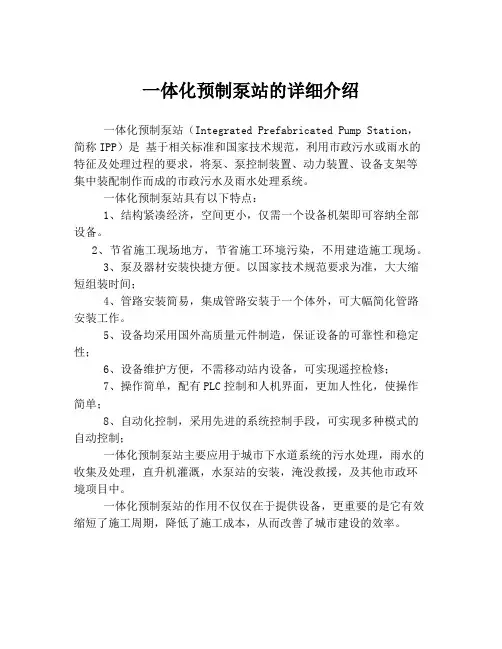

一体化预制泵站的详细介绍
一体化预制泵站的详细介绍
一体化预制泵站（Integrated Prefabricated Pump Station，简称IPP）是基于相关标准和国家技术规范，利用市政污水或雨水的特征及处理过程的要求，将泵、泵控制装置、动力装置、设备支架等集中装配制作而成的市政污水及雨水处理系统。
一体化预制泵站具有以下特点：
1、结构紧凑经济，空间更小，仅需一个设备机架即可容纳全部设备。
2、节省施工现场地方，节省施工环境污染，不用建造施工现场。
3、泵及器材安装快捷方便。
以国家技术规范要求为准，大大缩短组装时间；
4、管路安装简易，集成管路安装于一个体外，可大幅简化管路安装工作。
5、设备均采用国外高质量元件制造，保证设备的可靠性和稳定性；
6、设备维护方便，不需移动站内设备，可实现遥控检修；
7、操作简单，配有PLC控制和人机界面，更加人性化，使操作简单；
8、自动化控制，采用先进的系统控制手段，可实现多种模式的自动控制；
一体化预制泵站主要应用于城市下水道系统的污水处理，雨水的收集及处理，直升机灌溉，水泵站的安装，淹没救援，及其他市政环境项目中。
一体化预制泵站的作用不仅仅在于提供设备，更重要的是它有效缩短了施工周期，降低了施工成本，从而改善了城市建设的效率。
什么是一体化预制泵站
一体化预制泵站是提升污水，雨水，饮用水，废水的提升装备，由工厂统一生产组装后运至现场安装的加压泵站。
主体由井筒、潜水排污泵、提升链、管道、阀门、液位压力传感器、控制系统和粉碎型格栅等部件组成。
广泛应用于市政工程、工业或其他一切不能依靠重力作用直接把废水排放到污水处理系统的建筑。
其中，市政排水适用于污水泵站、排水泵站、合流泵站等中途泵站。
一体化预制泵站是替代传统排水泵站的最理想解决方案，是集成式一体化泵站。
它是一种集潜水泵、泵站设备、除污格栅设备、控制系统及远程系统集成的一体化的产品。
属于交钥匙工程，该泵站的筒体采用先进的加厚型机械缠绕GRP 玻璃钢材质制成的。
内部的水泵、管路、阀门、仪表、控制设备以及其它用户所需要的附件成套提供，并安装测试完毕后出厂。
是一种使用方便，质量可靠，土建工作少，成本较低的新型一体化泵站设备，容积优化是其最显著的特征。
一体化预制泵站主要用来收集城市雨水、污水、废水。
还用于提升和输送思
域下水道或者远离市政管网的废污水。
进而解决、避免传统集水坑存在的问题。
河南上田泵业有限公司是一家专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。
主要产品有：箱泵一体化泵站，地下污水提升装置，一体化预制泵站，一体化污水提升器，油水分离器等。

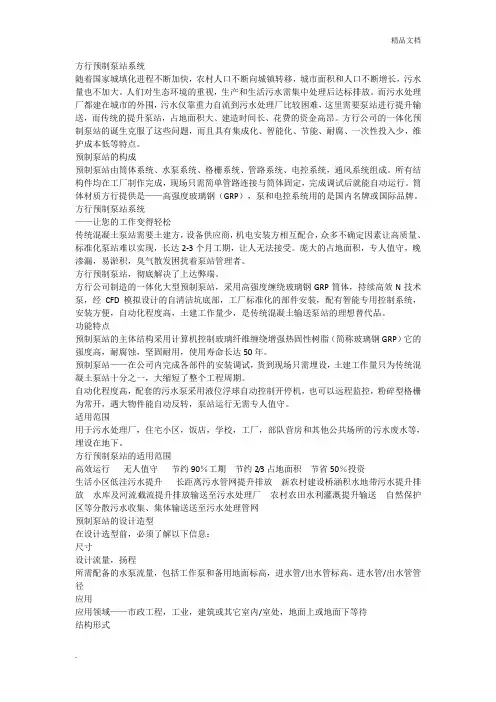

一体化预制泵站介绍
方行预制泵站系统随着国家城填化进程不断加快，农村人口不断向城镇转移，城市面积和人口不断增长，污水量也不加大。
人们对生态环境的重视，生产和生活污水需集中处理后达标排放。
而污水处理厂都建在城市的外围，污水仅靠重力自流到污水处理厂比较困难，这里需要泵站进行提升输送，而传统的提升泵站，占地面积大、建造时间长、花费的资金高昂。
方行公司的一体化预制泵站的诞生克服了这些问题，而且具有集成化、智能化、节能、耐腐、一次性投入少，维护成本低等特点。
预制泵站的构成预制泵站由筒体系统、水泵系统、格栅系统、管路系统、电控系统，通风系统组成。
所有结构件均在工厂制作完成，现场只需简单管路连接与筒体固定，完成调试后就能自动运行。
筒体材质方行提供是——高强度玻璃钢（GRP），泵和电控系统用的是国内名牌或国际品牌。
方行预制泵站系统——让您的工作变得轻松传统混凝土泵站需要土建方，设备供应商，机电安装方相互配合，众多不确定因素让高质量、标准化泵站难以实现，长达2-3个月工期，让人无法接受。
庞大的占地面积，专人值守，晚渗漏，易淤积，臭气散发困扰着泵站管理者。
方行预制泵站，彻底解决了上达弊端。
方行公司制造的一体化大型预制泵站，采用高强度缠绕玻璃钢GRP筒体，持续高效N技术泵，经CFD模拟设计的自清洁坑底部，工厂标准化的部件安装，配有智能专用控制系统，安装方便，自动化程度高，土建工作量少，是传统混凝土输送泵站的理想替代品。
功能特点预制泵站的主体结构采用计算机控制玻璃纤维缠绕增强热固性树脂（简称玻璃钢GRP）它的强度高，耐腐蚀，坚固耐用，使用寿命长达50年。
预制泵站——在公司内完成各部件的安装调试，货到现场只需埋设，土建工作量只为传统混凝土泵站十分之一，大缩短了整个工程周期。
自动化程度高，配套的污水泵采用液位浮球自动控制开停机，也可以远程监控，粉碎型格栅为常开，遇大物件能自动反转，泵站运行无需专人值守。
适用范围用于污水处理厂，住宅小区，饭店，学校，工厂，部队营房和其他公共场所的污水废水等，埋设在地下。
一体化预制泵站工程技术标准
一体化预制泵站工程技术标准
摘要：
1.一体化预制泵站的定义和特点
2.一体化预制泵站的设计和安装要求
3.一体化预制泵站的运行和维护注意事项
4.一体化预制泵站的应用领域和市场前景
正文：
一体化预制泵站是一种集成地埋式预制泵站，它根据客户特定要求在厂内精确预制，安装完毕后出厂。
这种泵站的井筒采用先进的材料定制生产，内部包括水泵、格栅、管路、阀门、仪表、控制设备以及维修设施等。
一体化预制泵站具有设计制作周期短、安装简便、运行稳定可靠等特点。
在一体化预制泵站的设计和安装过程中，需要遵循一定的技术标准。
首先，泵站的设计应该根据具体的使用场景和需求进行，确保泵站的尺寸、形状和材料选择等满足实际应用要求。
其次，在安装过程中，需要保证泵站的稳定性和安全性，采取适当的固定和支撑措施，以防止泵站因外部因素导致倾斜或下陷。
一体化预制泵站的运行和维护也是关键环节。
在运行过程中，需要对泵站的液位、流量、压力等参数进行实时监测，并根据实际情况对水泵的开关进行调节，确保泵站运行稳定。
在维护方面，要定期对泵站进行清洁和检查，发现问题及时处理，以延长泵站的使用寿命。
随着城市基础设施建设的不断完善，一体化预制泵站在雨水、污水收集处
理等领域的应用越来越广泛。
其具有较高的成本效益和运行可靠性，市场前景十分广阔。
总之，一体化预制泵站作为一种集成地埋式预制泵站，具有设计制作周期短、安装简便、运行稳定可靠等优点，广泛应用于城市内涝防治、雨水、污水收集处理等领域。
在泵站的设计和安装过程中，需要遵循一定的技术标准，确保泵站的稳定性和安全性。
一体化预制泵站工程技术标准
一体化预制泵站工程技术标准摘要：1.一体化预制泵站的概述2.一体化预制泵站的技术标准3.一体化预制泵站的应用领域4.一体化预制泵站的优势与特点5.一体化预制泵站的选购与安装注意事项6.总结正文：一、一体化预制泵站的概述一体化预制泵站是一种集成度高、体积小巧、安装便捷的泵站系统。
它主要由泵组、控制器、传感器、阀门、管道等组成，广泛应用于市政排水、工业废水处理、农田排灌、建筑物排水等领域。
二、一体化预制泵站的技术标准根据我国相关标准，一体化预制泵站应具备以下技术要求：1.泵站结构设计合理，能有效防止水泵运行过程中的震动和噪音。
2.泵站材料选用优质不锈钢或玻璃钢，具有较高的耐腐蚀性和耐磨性。
3.泵站内部布局合理，便于检修和维护。
4.泵站具备自动控制功能，能实现无人值守运行。
三、一体化预制泵站的应用领域一体化预制泵站适用于各种复杂的工程环境，如城市排水、建筑排水、农田排灌、工业废水处理等。
它具有占地面积小、安装速度快、运行稳定、维护简便等优点。
四、一体化预制泵站的优势与特点1.结构紧凑，占地面积小，节省土地资源。
2.采用优质材料，耐腐蚀、耐磨损，使用寿命长。
3.集成度高，系统稳定，运行可靠。
4.自动控制，无人值守，降低运行成本。
5.安装简便，施工周期短。
五、一体化预制泵站的选购与安装注意事项1.选购时应根据实际需求，选择合适的泵站型号和规格。
2.安装前，应充分了解泵站的技术参数和性能指标。
3.安装过程中，确保泵站基础稳固，管道连接严密。
4.安装完成后，进行试运行，检查泵站运行是否正常。
六、总结一体化预制泵站作为一种高效、环保、节能的泵站系统，在我国得到了广泛的应用。
一体化预制泵站介绍
一体化预制泵站介绍
一体化预制泵站由潜水泵、自动耦合系统和泵站筒体组成。
特别适用于市政公用排水及大型住宅小区改造排水方案。
它类似于主动污水处理提升装置，完全取代了传统的预制泵站，不会沉积污水，从而避免了造成空气污染和异味产生。
设备主要用于各种生活污水和雨水的收集和处理。
它安装在多个城市，可以自由地以串行、并行、组合的方式进行分组，以增强不同溪流中的各种生活污水处理效率。
一体化预制泵站实现以下功能：收集和排放市政和道路污水和雨水；将每日生活污水收集至污水坑或净化系统作进一步处理；将化粪池的污水收集至排水管网进行集中处理。
智能底板设计，计算机流场模拟设计的装配式泵站智能底板采用了凹面结构，能够抵抗地下水压力，不易发生变形，仅仅只允许较少的污水留在泵站内。
当泵站再次进行运行时，泵坑附近的大流量水体能够达到自清洗效果，泵站可根据客户要求，通过远程控制系统将所需数据传输到计算机管理平台并进行检测管理。
在员工的手机上，能及时了解和掌握泵站的运行情况。
一体化预制泵站系统说明：
由独自的切割机构成后者将切割机与304旋转格栅组合成一休的自动切碎格栅，机械密封+密封油室;自动耦合式安装，所有连接附件、地脚螺栓：不低于不锈钢AISI304;刀片组必须为双轴设计，能在干/湿条件下连续运行。
一体化预制泵站材料说明：
筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，筒体的巴氏硬度达到40Hba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60MPa.通过外壳FEA强度的有限元分析。
一体化预制泵站详细介绍
一体化预制泵站是用来解决城市雨水收集和排涝以及城镇污水无法及时排除的难题。
它的结构主要由泵站简体、检修平台、井盖、通风管、潜污泵、耦合底座、导轨和提链、提篮格栅、格栅导轨及提链、格栅支架、进水管、止回阀、弹性底座封闸阀、液位检测装置及控制柜这些主要部件组成。
一、预制泵站的材料组成1、防滑顶盖盖板村料由CRP制成，盖板内外丧面平整，不允许有深度2以上的裂纹，不允许有分层脱层，纤维棵露、树脂结节、异物夹杂、色泽明暴不匀等现象。
GRP材料外保护层加抗紫外线材料，防止长时间棵露在太阳光下面老化。
整体项盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。
2、泵站上盖采用铝合金制成，带安全格栅、通风排气管和扶手。
可加装防盗安全锁。
可加气压弹簧，轻松打开。
3、GRP玻璃钢简体简体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号项级树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，简体巴氏硬度达到40Hba以上，拉伸强度达到10MPa弯曲强度达到120Mpe。
出厂前须进行10%防渗漏试验，确保无泄漏。
泵站主体结构设计寿命为950年，泵站底座必须有抗浮设计，井简外部采用上窄下宽推拔形式，预留二次灌浆孔，有效防止泵站上浮，井筒不得采用上下等径结构。
4、粉碎型格栅。
粉碎型格栅应为单个一体机，非两个或多个设备的组合体。
粉碎型格栅包括: 切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速器和电机。
刀片组必须为双轴设计，能在干/湿条件下连续运行，单栏轴设计是不被接受的。
切割刀片和垫片必须是单片分离的，不可以是数片叠加式或整合体的。
要求刀片更换时可以单片更实，以满足备品备件最小量。
双轴设计是由两组独立的切割刀片和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。
两个旋转轴在驱动轴的带动下相向旋转。
从动轴在主动轴的带动下以主动轴的2/3转速旋转，主动轴和从动轴上的刀片直径必须一样，轴转速不大于85rpm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化预制泵站是提升污水，雨水，饮用水，废水的提升装备，由工厂统一生产组装后运至现场安装的加压泵站。
它不是水泵、管件阀门、罐体和控制柜的简单组合，而是集机械、电子、信息、自控技术为一体的高科技产品。
在国内无负压技术根据市场上现有无负压供水设备工作原理进行分析，无负压供水系统主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力河流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等设备组成。
根据其实现无负压功能原理的不同，大体可以分为以下几种形式：
（1）稳流补偿器和真空抑制器控制模式
当市政管网供水不足或用户用大量大于市政管网供给能力时，真空抑制器打开，空气进入稳流补偿器中，使原本封闭的补偿器变为断流水箱，抑制负压产生。
另在稳流补偿器中设置液位控制，当低于低水位时，水泵停止工作。
（2）自控限流模式
当市政管网供水不足或用户用水量大于市政管网供给能力时，通过压力传感信号的反馈，采取限制变频器，使水泵不超量取水。
而当市政管网供水满足要求时，系统恢复正常。
（3）压力控制点方式
当市政管网供水不足或用户用水量大于市政管网供给能力时，直接启动变流量恒压供水泵，待供水满足要求后，系统恢复正常。
无负压供水设备是一种新型的供水设备，主要适用于小区楼盘、高层建筑、
住宅小区、企事业单位、各类自来水厂、给水加压泵站等。
无负压供水设备是一种供水机组直接与市政供水管网链接、在市政管网压力的基础上加压供水以达到高效节能的供水设备，其核心是在二次加压供水系统运行过程中如何防止负压产生，消除机组运行对市政管网的影响，在保证不影响附件用户的前提下安全、可靠、持续供水。
以上就是今天分享的全部内容，希望对大家有所帮助。
