多米诺小字喷码机操作指引
多米诺小字喷码机操作指引
喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。
关机时则应反之。
不正常开关机，有可能导致回收管和喷嘴堵塞。
2．平时应该注意喷头的清洁工作。
建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。
注意，偏转板应该是干净干燥的，否则会出现高压故障报警。
3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。
然后关闭喷码机。
将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。
#如果键入的代码不正确，请检查并重新输入。
#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。
其他故障，请联系我们，提供详情。
7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。
9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。
保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。

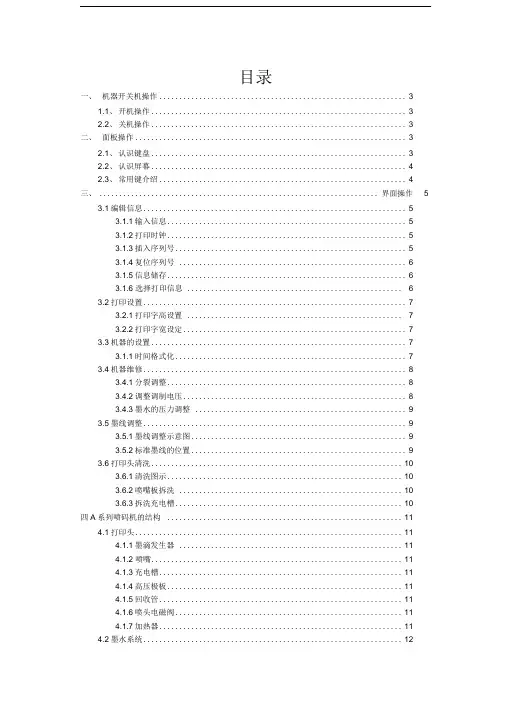

多米诺A系列操作手册
目录一、机器开关机操作 (3)1.1、开机操作 (3)2.2、关机操作 (3)二、面板操作 (3)2.1、认识键盘 (3)2.2、认识屏幕 (4)2.3、常用键介绍 (4)三、 ...................................................................... 界面操作 53.1编辑信息 (5)3.1.1输入信息 (5)3.1.2打印时钟 (5)3.1.3插入序列号 (5)3.1.4复位序列号 (6)3.1.5信息储存 (6)3.1.6 选择打印信息 (6)3.2打印设置 (7)3.2.1打印字高设置 (7)3.2.2打印字宽设定 (7)3.3机器的设置 (7)3.1.1时间格式化 (7)3.4机器维修 (8)3.4.1分裂调整 (8)3.4.2调整调制电压 (8)3.4.3墨水的压力调整 (9)3.5墨线调整 (9)3.5.1墨线调整示意图 (9)3.5.2标准墨线的位置 (9)3.6打印头清洗 (10)3.6.1清洗图示 (10)3.6.2喷嘴板拆洗 (10)3.6.3拆洗充电槽 (10)四A系列喷码机的结构 (11)4.1打印头 (11)4.1.1墨滴发生器 (11)4.1.2 喷嘴 (11)4.1.3充电槽 (11)4.1.4高压极板 (11)4.1.5回收管 (11)4.1.6喷头电磁阀 (11)4.1.7加热器 (11)4.2墨水系统 (12)4.2.1墨水箱 (12)4.2.2溶剂箱 (12)4.2.3泵组件 (12)4.2.4减压阀 (12)4.2.5电磁阀 (12)4.2.6粘度计 (12)4.2.7文氏管 (13)4.2.8压力传感器 (13)4.2.9过滤器 (13)4.2.10冷凝器 (13)4.2.11墨水温度传感器 (13)4.3墨水管路的分析 (13)4.3.1主回路 (13)4.3.2供墨回路 (14)4.3.3粘度计检测回路 (14)4.3.4溶剂添加回路 (14)4.3.5自动清洗回路 (14)4.4电子系统 (15)4.4.1主控板 (15)4.4.2击打控制板 (15)4.4.3打印控制 (15)4.4.4显示面板 (15)4.4.5夕卜接口板 (15)4.4.6墨水接口板 (16)4.5电子系统各接口介绍 (16)4.5.1外部接口板 (16)4.5.2打印控制板 (16)4.5.3墨水系统接口板 (16)五故障查询 (17)5.1简单的故障排查 (17)5.1.1高压故障 (17)5.1.2充电故障 (17)5.1.3充电相位检测故障 (17)5.1.4回收管故障 (17)5.1.5墨水粘度故障 (18)5.1.6打印字符不完整 (18)5.1.7远离回收口侧丢点 (18)5.1.8打印字符变形 (18)5.1.9回收口积墨 (18)一、机器开关机操作1.1、开机操作按下箱体左侧的按钮(1) 代表墨线打开/关闭的绿灯开始闪烁。
多米诺喷码机操作规程
1．开机1.1 按下主机左侧的电源开关，确认开/关机键上之绿色电源指示灯亮起，直至屏幕上显示“喷码机关闭”。
1.2 按住墨线开关键约2～3秒，等待直到“哗”一声即放开按键等到状态显示“喷码机已可以打印”，绿色指示灯亮即完成开机。
（约70秒）2．创建信息2.1编辑信息2.1.1 按下信息编辑主题键，键入信息（如abc等）。
2.1.2 需计米时，按插入序列号键，并键入要求的数值。
2.2打印信息按打印信息键，屏幕显示“信息准备打印”则可打印信息。
2.3保存信息2.3.1按下信息贮存键。
2.3.2从屏幕下方按键选项中选择保存信息键。
2.3.3键入信息名称。
2.3.4从按键中选择OK（确定）。
2.4调用信息2.4.1选择信息贮存功能后，从屏幕下方按键选项中按选择信息键。
2.4.2用上/下光标键选择所需要的信息。
2.4.3选择OK，屏幕上只显示所选信息的名称。
2.4.4按下信息编辑功能键，屏幕将显示全部信息。
2.5创建图案2.5.1选择储存信息后再选择储存图案。
2.5.2在选项中选择创建新图案。
2.5.3依照提示输入图案名称及图案矩阵的宽与高。
以数字图案为例，高度为7，宽度≦255。
2.5.4按确定后即可画图。
使用光标键可将所选点按需在矩阵内移动一个位置，当闪动标志移到需要填入墨点的位置时，从选择键中选择墨点开/关以填充这个位置。
若要清除墨点，则标出位置后再选择墨点开/关。
2.5.5选择预览，以检查图案如何在信息中出现。
按下退出返回矩阵。
如需要则可继续创建图案。
2.5.6图案完成后，选择确定，输入图案名称将图案存入图案库。
2.6打印参数设置2.6.1 选择打印参数设置菜单中的信息翻转功能开/关使信息左/右反向。
2.6.2 选择打印参数设置菜单中的信息颠倒功能开/关使信息上/下颠倒。
2.7重复打印根据需要，在打印参数设置菜单中选择重复打印键，选择重复打印模式为连续，根据需要按多长间隔打一次而设定相应的重复打印间隔，再按确定。
多米诺A100喷码机操作指导书
多米诺A100喷码机操作指导书深圳宝嘉能源有限公司编号﹕WI-GC-SOP-630-35 版本﹕A 第 1 页共 6 页制定日期 2007-7-10 多米诺 A100 操作指导书制定部门工程部适用型号 A－100控制面板光纤定位传感器打印传输带打印喷头传输带速度设置面板示意图1.主题菜单键 8 个，光标键 4 个，加减键 2 个，开关机键 1 个（一键开关机），字符键 36 个，功能选择键 4 个，翻页键 2 个。
2. 认识屏幕1屏幕说明： A. B. C. D. E. F. G. 3. 提示栏：先是目前的警告或者故障。
如，请添加新的溶剂盒。
可按下空格键消除提示。
如果有多条警告，则会更具重要性一次显示，需要多次按下空格键确认。
状态栏：可以显示喷码机目前的状态。
如，喷码机关闭；喷码机已可以打印；工作区：按下不同的主题键会显示不同的工作区域。
信息栏：提供简单的信息提示。
如，以可以打印此信息屏幕序号：先是当前屏幕的序号。
翻页：可按下屏幕下方对应的键，对当前屏幕进行翻页。
功能选择：可按下屏幕下方的对应键，进行各种操作。
常用键介绍A.8 个主题键屏幕锁定键：可以用密码保护其他主题键维修键：可进入喷码机服务菜单信息编辑键：可进入信息编写菜单信息储存键：可进入信息储存选择，图案创建等2存储卡菜单键：可进行存储卡操作，对用户基本上没有用处。
打印设置菜单键：可进入打印设置菜单。
对打印的信息进行各种设置，比如打印延时，翻转打印。
机器设置菜单键：可进入机器设置菜单。
比如修改机器时钟，更换墨水等打印监视键：只有在机器正在打印的时候，显示当前正在被打印的内容 B.开关机键按下此键 3 秒左右，可开机或者关机（一键开机）左边绿色代表电源。
红色为红色警报灯。
黄色为橙色警报灯。
绿色为墨线状态灯。
C.字符删除键字符删除键：在编写信息是想删除某些字符的话，可以用此键并配合光标键完成操作。
3一、开关机开机 1. 按下机器左侧的电源按钮。
多米诺喷码机简要操作手册
多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。
•开机（快速开机）观察机器是否正常。
注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。
•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。
•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。
开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。
•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。
•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。
多米诺喷码机简要操作手册
多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。
•开机（快速开机）观察机器是否正常。
注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。
•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。
•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。
开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。
•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。
•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。
小字符喷码机多米诺喷码机安全操作及保养规程
小字符喷码机/多米诺喷码机安全操作及保养规程概述小字符喷码机和多米诺喷码机是常见的生产线打印设备。
虽然这两种喷码机的使用方法不同，但它们在使用过程中都需要遵循一些安全操作及保养规程。
本文旨在介绍这些规程，以确保使用者的安全和设备的正常运转。
安全操作规程1. 穿戴个人防护装备在操作小字符喷码机和多米诺喷码机时，应穿戴个人防护装备，如安全鞋、安全帽、手套等。
当需要对设备进行维修或清洁时，操作者必须戴上防护眼镜和防护口罩以防止机器冲击产生的飞溅物或化学气体对身体的损害。
2. 熟悉喷码机的使用说明在开始使用喷码机之前，必须仔细阅读生产厂家提供的用户手册，并严格遵循使用说明以避免意外发生。
若需要操作的内容不在手册中说明，使用者应咨询专业技术人员。
3. 确保安全措施到位在使用喷码机的过程中，应确保安全措施到位。
操作者必须保证喷码机安装牢固、电气接线规范，并且设备工作时周围没有其他人员，以防止意外伤害的发生。
4. 处理故障与维修遵循修理、校准及保养程序的说明。
维修或调整喷码机应由厂商提供的专业维修技师执行。
操作者不应自行拆卸或修理喷码机。
5. 关闭电源操作者在喷码机使用完毕后，应该关闭电源并且拔掉电源插头以减少不必要的安全隐患或能源消耗。
6. 定期检查和维修长时间使用喷码机，会产生一定的磨损和故障。
为了确保设备的正常运转和使用寿命，使用者应按照使用说明和维修手册中的规定，定期进行检查，清洁，维护保养。
一旦检查出异常情况要及时处理，避免发生安全事故。
保养规程1. 定期清洁在使用过程中，请定期清理喷码机，尤其是喷码头部分。
使用者可以使用纯水或者专用的清洗剂进行清洗，严禁使用酸碱性溶液进行清洗。
不使用时将喷嘴清洗干净，防止加料管道堵塞，影响下次使用。
2. 材料的储存材料的储存对保持喷码机的良好运转有重要的作用。
储存时应按照原料说明书在干燥通风的环境下，避免恶劣气候和高温。
开封后材料要密封好，避免空气中的水分和氧气对材料造成影响。
多米诺喷码机安全操作及保养规程
多米诺喷码机安全操作及保养规程概述多米诺喷码机是一种应用于包装行业的高速喷码设备，广泛应用于食品、药品、化妆品、饮料等行业，能够对产品进行清晰、高质量的喷码。
为了保障工作人员的人身安全和设备长期稳定运行，制定喷码机的安全操作和保养规程非常必要。
安全操作规程1. 操作前注意事项在每次喷码之前，应对喷码机进行检查，确保其处于正常工作状态。
操作前必须注意以下几项：1.检查电源和电缆是否连接正常。
2.检查墨盒是否安装良好，其安装位置必须牢固无松动。
3.检查排风系统是否正常运行。
4.确认清洁喷码区域，避免残留物污染产品。
5.确认操作人员熟知操作程序，必要时进行培训。
2. 操作时注意事项多米诺喷码机属于高速设备，操作时必须高度警惕，遵循以下安全操作规程：1.操作人员必须戴上防护手套和安全眼镜，在操作过程中注意保护眼部和手部。
2.不得将手部或其他物体放置在喷码区域内，以免被夹伤或滚入滚轮造成危险。
3.不得用手触摸被加工物体尤其是正在加工的物品。
4.不得在喷码过程中将头部或身体靠近喷码区域，避免被喷码机喷出来的热油追溯。
5.不得将未经清洁的喷枪插入喷码机的喷枪口。
3. 操作后注意事项每次使用完毕后，操作人员必须进行以下操作：1.喷码机必须关闭电源和气源系统，避免安全隐患。
2.拆卸喷枪，用干净的抹布清洁表面。
注意不要将残留墨水擦拭到比较高温的加工部分。
3.将喷枪和喷码机从机器上拆卸并清洗。
注意不要使用硬物将喷枪的喷嘴清理，以免损坏喷嘴造成设备故障。
4.将墨盒从墨盒槽上拆卸并清洗。
注意清洗过程必须使用洁净的颗粒布，保证墨盒槽的表面清洁。
保养规程1. 墨水罐清洗每隔一定的时间需要清洗墨盒，以确保墨盒的畅通性，同时也可以预防墨水干燥在喷头上造成堵塞维护。
2. 喷嘴保养喷嘴通常由金属材料制成，使用时间较长时会出现堵塞。
此时我们可以用清洁液或温水将套筒浸泡几小时，然后使用毛刷清洁喷嘴，注意不要用硬物刮到表面，以免损坏设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷码机操作指引：
1.开机和关机步骤
开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。
关机时则应反之。
不正常开关机，有可能导致回收管和喷嘴堵塞。
2．平时应该注意喷头的清洁工作。
建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。
注意，偏转板应该是干净干燥的，否则会出现高压故障报警。
3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）
#先关闭墨线，在机器待机的状态下进行下面操作
#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签
上都有一个质量编号，将其输入；再按；
如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。
然后关闭喷码机。
将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。
#如果键入的代码不正确，请检查并重新输入。
#
4．更换墨水盒和溶剂盒
如下图操作即可
5．打印头结构需保持喷头清洁
6．高压故障
高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。
其他故障，请联系我们，提供详情。
7．打印不良的一般处理步骤
#先检查回收管是否积墨，清洗回收管
#检查墨线位置是否正确，如需要请调整墨线
#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等
#检查机器参数，包括压力，调制电压值，如需要请调整
8．正确的墨线位置，供参考
正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。
9.调整墨线方法
需要先准备好1.5mm内六角
10．机器保养
为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。
保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。
