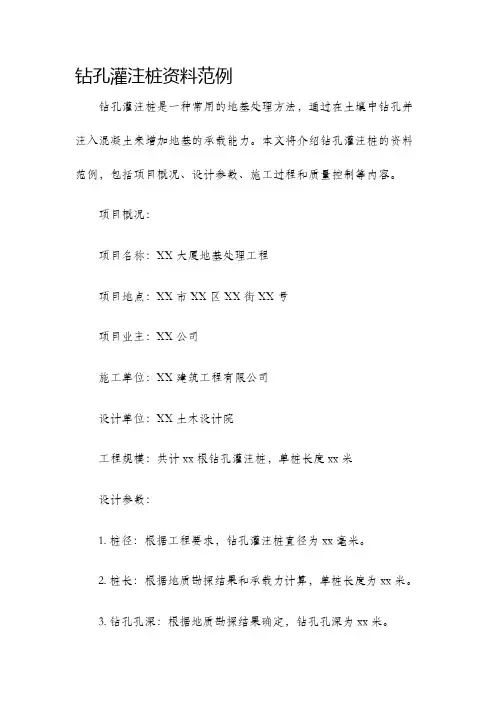

钻孔灌注桩资料范例
钻孔灌注桩资料范例钻孔灌注桩是一种常用的地基处理方法，通过在土壤中钻孔并注入混凝土来增加地基的承载能力。
本文将介绍钻孔灌注桩的资料范例，包括项目概况、设计参数、施工过程和质量控制等内容。
项目概况：项目名称：XX大厦地基处理工程项目地点：XX市XX区XX街XX号项目业主：XX公司施工单位：XX建筑工程有限公司设计单位：XX土木设计院工程规模：共计xx根钻孔灌注桩，单桩长度xx米设计参数：1. 桩径：根据工程要求，钻孔灌注桩直径为xx毫米。
2. 桩长：根据地质勘探结果和承载力计算，单桩长度为xx米。
3. 钻孔孔深：根据地质勘探结果确定，钻孔孔深为xx米。
4. 桩身钢筋：按照设计要求，在钻孔过程中按规定间距和层数安装钢筋。
5. 灌注混凝土配比：按照设计要求配制C30标号混凝土，并在施工过程中进行测定和调整。
施工过程：1. 前期准备：确定施工方案，清理施工场地，安排施工人员和设备。
2. 钻孔施工：按照设计要求和钻孔位置，使用钻机进行钻孔作业，控制钻孔直径和孔深。
3. 钢筋安装：在钻孔的同时，根据设计要求按规定的间距和层数安装钢筋。
4. 灌注混凝土：完成钻孔和钢筋安装后，使用混凝土搅拌站将配制好的混凝土泵入钻孔中，同时使用搅拌棒进行振捣。
5. 桩顶处理：在灌注混凝土达到设计高度后，进行桩顶处理，包括修整顶面和安装预留构件等。
6. 后期养护：完成桩顶处理后，进行养护，保证混凝土的强度和稳定性。
质量控制：1. 施工记录：施工过程中及时记录施工情况，包括钻孔参数、钢筋安装情况、灌注混凝土量等。
2. 混凝土强度测试：在灌注混凝土养护期结束后，进行混凝土强度测试，确保满足设计要求。
3. 桩身检测：通过超声波检测仪等设备对钻孔灌注桩进行检测，确保桩身的质量和完整性。
4. 现场巡查：定期进行现场巡查，检查施工工艺和操作规范的执行情况。
以上是钻孔灌注桩资料范例的简要介绍，通过对项目概况、设计参数、施工过程和质量控制等方面的描述，可以更好地了解钻孔灌注桩的施工流程和相关要求。
钻孔灌注桩资料目录
钻孔灌注桩资料目录一、工程概况1、工程名称、地点、建设单位、设计单位、监理单位、施工单位等基本信息。
2、工程规模、结构形式、基础类型等。
3、地质勘察报告。
二、施工方案及技术交底1、钻孔灌注桩施工方案，包括施工工艺流程、施工方法、质量控制措施、安全保证措施等。
2、技术交底记录，包括对施工人员的技术交底内容、交底时间、交底人及被交底人签字。
三、施工准备资料1、施工机械设备清单及验收记录，如钻机、吊车、电焊机等。
2、原材料质量证明文件及检验报告，包括钢筋、水泥、砂、石等。
3、混凝土配合比设计报告。
四、测量放线资料1、测量控制点交接记录。
2、测量放线记录及复核记录。
五、钻进成孔资料1、钻进记录，包括钻进时间、钻进速度、泥浆比重、孔深等。
2、成孔质量检验记录，包括孔径、孔深、孔垂直度等。
3、孔底沉渣厚度检测记录。
六、钢筋笼制作与安装资料1、钢筋笼制作加工记录，包括钢筋规格、数量、焊接质量等。
2、钢筋笼安装记录，包括安装时间、节段连接方式及质量等。
3、钢筋笼隐蔽工程验收记录。
七、混凝土灌注资料1、混凝土灌注记录，包括灌注时间、混凝土坍落度、灌注方量等。
2、混凝土试块留置及抗压强度试验报告。
八、桩身质量检测资料1、低应变动力检测报告，用于检测桩身完整性。
2、超声波检测报告，对于重要工程或有特殊要求的桩进行检测。
3、单桩竖向抗压静载试验报告，确定单桩竖向抗压承载力。
九、质量验收资料1、分项工程质量验收记录。
2、分部工程质量验收记录。
十、施工日志1、详细记录每天的施工情况，包括施工进度、质量问题、安全事故、天气情况等。
十一、竣工图1、钻孔灌注桩的竣工图，标注桩位、桩径、桩长等实际施工参数。
十二、其他相关资料1、施工过程中的各种往来函件、通知、指令等文件。
2、质量问题处理记录及整改报告。
3、会议纪要，包括与钻孔灌注桩施工相关的技术交底会议、质量分析会议等。
以上是钻孔灌注桩施工过程中常见的资料目录，具体的资料内容和要求可能会因工程的实际情况和相关规范标准的要求有所不同。
钻孔灌注桩报验资料
钻孔灌注桩报验资料一、项目背景钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、地铁等工程中。
作为一种重要的控制质量手段，每一次钻孔灌注桩的施工完成后，都需要进行报验，以保证施工质量。
本文将介绍钻孔灌注桩报验资料的内容和要求。
二、报验资料的内容1. 施工单位信息：包括施工单位名称、工程负责人、联系电话等。
这些信息主要是为了确认责任方和联系方式，方便后续的沟通和联系。
2. 施工地点信息：详细描述钻孔灌注桩的施工地点，包括所在城市、具体位置、地势等，以及地下管线等相关情况。
这些信息对于后续的工程管理和安全措施制定非常重要。
3. 钻孔灌注桩工程的设计文件：包括工程设计说明书、施工图纸、技术规范等。
这些文件是施工过程中的重要依据，需要在报验时提供，以确保施工过程符合设计要求。
4. 施工材料信息：包括钻孔灌注桩中使用的水泥、砂浆、钢筋等材料的品牌、型号、产地和质量检测报告等。
这些信息确保了施工所使用的材料符合国家标准和设计要求。
5. 施工机械设备信息：包括钻机、灌注设备、搅拌机等设备的品牌、型号和技术参数。
这些信息表明施工所使用的设备符合要求，能够满足工程施工的需要。
6. 施工人员信息：包括施工队伍的人员构成、资质证书等。
这些信息反映了施工单位具备专业的施工人员，并能够保证施工的质量和安全。
7. 施工过程记录：详细记录钻孔灌注桩的施工过程，包括钻孔时的孔深、孔径、钻孔方法，灌注时的材料配比、搅拌时间、搅拌方法等。
这些记录资料是施工过程的真实反映，也是工程质量评估的依据。
8. 现场检测报告：包括对施工过程中的钻孔灌注桩的开挖检测、孔壁纵向平整度检测、混凝土浇筑质量检测等。
这些报告能够验证施工过程的质量，并保证最终的工程质量。
三、报验资料的要求1. 报验资料的整理和齐全性：所有报验资料必须按照要求整理，确保内容完整、准确，各项资料要齐全。
2. 资料的真实性和可靠性：所有报验资料必须真实反映施工过程和施工质量，不得作伪造、篡改等违规操作。
钻孔灌注桩试桩准备资料
钻孔灌注桩试桩准备资料
1、桩位测量放样原始记录及测量成果
2、钢筋试验报告
3、钻机设备、操作人员等报审
4、钻机旋转平台标高测量原始记录
5、探孔器、泥浆比重仪
6、钻孔深度（扣除钻头锥形长度）
7、孔径（钻头直径）
8、钻孔灌注桩专项施工方案
9、砼配合比（砂子、碎石、水泥等原材料检测报告）
10、结合实际工具尺寸，进行初灌量计算过程，并判断是否能满足首灌要求（导管口距离孔底30-50cm，首灌导管埋深大于1m）
11、钻孔记录（监理旁站记录），地质情况报告
12、护筒埋设高度必须高于地面30cm以上
13、钢筋笼的节数、长度、
14、声测管固定措施。
钻孔灌注桩的报验资料
钻孔灌注桩的报验资料钻孔灌注桩的报验资料一、项目概况钻孔灌注桩是一种常见的地基处理方法，合用于建造物、桥梁、隧道等工程的基础施工。
本文档旨在提供钻孔灌注桩的报验资料，以确保工程施工质量和安全。
二、施工准备1. 工程概况：概述工程的规模、位置、用途等基本信息。
2. 安全措施：列出施工期间需要遵守的安全规定和预防措施。
3. 施工方案：详细描述钻孔灌注桩的施工流程，包括设备选型、钻孔参数、灌注混凝土配比等。
三、材料准备1. 钢筋材料：介绍使用的钢筋材料的规格、数量以及质量要求。
2. 砼材料：详细说明所用砼材料的种类、强度等级、水泥标号等信息。
3. 管线材料：罗列使用的管线材料种类、规格、数量等细节。
四、施工过程1. 钻孔施工：描述钻孔设备的选用、钻孔方法、孔径控制等细节。
2. 钢筋安装：说明钢筋布置图、钢筋加工及安装方法、焊接规范等要求。
3. 灌注过程：阐述灌注混凝土的浇筑方式、注浆方法、振捣要求等关键环节。
4. 确认质量：列浮现场质量检测和试验的内容，包括钻孔成孔检验、钢筋质量验收、砼强度检测等。
五、安全质量监测1. 安全监测：说明使用的安全监测设备、监测内容以及监测频率。
2. 质量监测：详细描述每一个阶段的质量监测方法、监测指标、监测标准等要求。
六、质量验收标准根据相关规范和标准，设定钻孔灌注桩施工的质量验收标准，包括钻孔质量验收、钢筋质量验收、灌注混凝土质量验收等方面。
七、文档附件本文档所涉及附件如下：1. 钻孔灌注桩施工方案2. 钻孔施工图纸3. 钻孔成孔检验报告4. 钢筋质量检验报告5. 砼强度检测报告6. 安全监测报告7. 质量监测报告八、法律名词及注释1. 施工验收规范：指针对钻孔灌注桩施工的验收标准和要求，由相关法律法规制定和发布。
2. 基础工程：指钻孔灌注桩所属的土木工程领域，包括桥梁、隧道、建造物等基础工程项目。

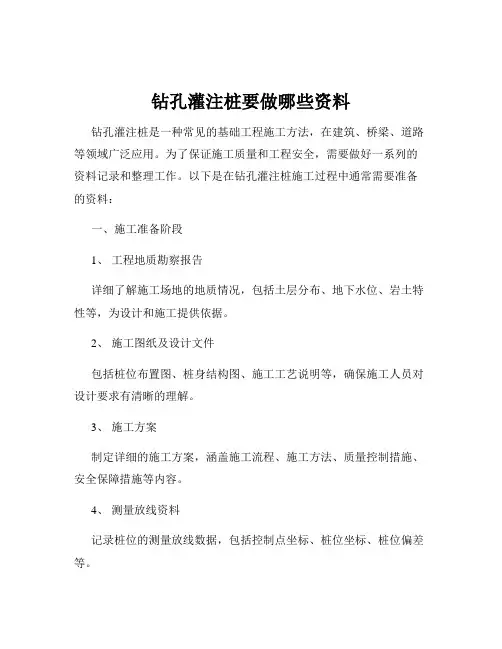

钻孔灌注桩要做哪些资料
钻孔灌注桩要做哪些资料钻孔灌注桩是一种常见的基础工程施工方法，在建筑、桥梁、道路等领域广泛应用。
为了保证施工质量和工程安全，需要做好一系列的资料记录和整理工作。
以下是在钻孔灌注桩施工过程中通常需要准备的资料：一、施工准备阶段1、工程地质勘察报告详细了解施工场地的地质情况，包括土层分布、地下水位、岩土特性等，为设计和施工提供依据。
2、施工图纸及设计文件包括桩位布置图、桩身结构图、施工工艺说明等，确保施工人员对设计要求有清晰的理解。
3、施工方案制定详细的施工方案，涵盖施工流程、施工方法、质量控制措施、安全保障措施等内容。
4、测量放线资料记录桩位的测量放线数据，包括控制点坐标、桩位坐标、桩位偏差等。
5、原材料检验报告对使用的钢筋、水泥、砂、石等原材料进行检验，确保其质量符合设计和规范要求。
检验报告应包括材料的品种、规格、性能指标等。
6、施工设备报验资料提交施工所用的钻孔机、起重机、电焊机等设备的型号、规格、性能参数及检定证书，保证设备能够正常运行且满足施工要求。
二、施工过程阶段1、钻孔记录记录钻孔的起止时间、钻进速度、孔深、孔径、地质情况等，及时发现异常并采取相应措施。
2、钢筋笼制作与安装记录包括钢筋的规格、数量、焊接质量、钢筋笼长度、直径、主筋间距、箍筋间距等，确保钢筋笼的制作和安装符合设计要求。
3、混凝土灌注记录记录混凝土的配合比、坍落度、灌注时间、灌注量、导管埋深等，保证混凝土灌注的质量和连续性。
4、泥浆性能检测记录定期检测泥浆的比重、粘度、含砂率等性能指标，根据检测结果调整泥浆参数，以保证钻孔的稳定性和孔壁的完整性。
5、隐蔽工程验收记录对钢筋笼安装、桩孔深度、孔径等隐蔽工程进行验收，并记录验收结果。
6、质量检验批验收记录按照施工工序和质量验收标准，对每道工序进行质量检验，并填写检验批验收记录。
7、施工日志详细记录每天的施工情况，包括天气、施工人员、施工进度、质量问题及处理措施等。
8、影像资料拍摄施工过程中的关键环节和重要部位，如桩位放线、钢筋笼制作、混凝土灌注等，作为施工过程的直观记录。
钻孔灌注桩报验资料
钻孔灌注桩报验资料一、项目概况钻孔灌注桩是一种常见的桩基施工方式，它能够提供较高的承载力和稳定性，广泛应用于建筑工程的基础设施和土木工程中。
本文将介绍钻孔灌注桩的报验资料要求以及报验流程。
二、报验资料要求（一）钻孔灌注桩设计文件验收单位需要提供完整的钻孔灌注桩设计文件，包括设计图纸、设计说明、结构计算书等。
设计文件应该包含桩的数量、直径、深度等重要参数，并标明每根桩的位置，以便验收单位核对。
（二）施工质量检验报告施工单位应及时进行施工质量检验，并出具相应的检验报告。
检验报告应包括施工过程中的重要监测数据、测试结果等内容，以评估钻孔灌注桩的质量和承载能力。
（三）工艺规程和操作规范施工单位应提供详细的工艺规程和操作规范，包括钻孔、灌注、固结等各个施工阶段的操作措施和要求。
这些规程和规范应该与设计文件相符，并能够确保施工质量的有效控制。
（四）施工记录和日志施工单位应按照规定要求，详细记录施工过程中的各项工作内容和数据，包括钻孔直径、钻孔深度、灌注材料用量等。
这些记录和日志能够为验收单位提供施工质量的参考和证明。
（五）工程验收报告在钻孔灌注桩施工完成后，施工单位应报验单位提供工程验收报告。
报告内容应包括工程质量合格的证明、施工过程中注意事项的总结，以及可能存在的缺陷和问题的解决方案等。
三、报验流程（一）申请报验施工单位在完成钻孔灌注桩施工后，应及时申请报验。
报验申请应包括施工单位的基本信息、施工时间、施工地点等必要信息。
（二）资料准备施工单位应按照报验资料要求，及时整理和准备相应的报验资料，包括设计文件、施工质量检验报告、工艺规程和操作规范、施工记录和日志等。
（三）报验审核报验单位对施工单位提供的报验资料进行审核，核对各项资料的完整性和合规性。
如发现问题或不符合要求的地方，将通知施工单位进行整改。
（四）现场验收验收单位将组织专业人员进行现场验收，对钻孔灌注桩的施工质量、设计要求等进行检查。
如发现问题或质量不符合要求，将要求施工单位进行整改，直至达到要求为止。
钻孔灌注桩的报验资料
钻孔灌注桩的报验资料钻孔灌注桩是一种常见的基础工程施工技术，在建筑、桥梁、港口等工程领域得到了广泛应用。
为了确保钻孔灌注桩的施工质量符合设计要求和相关标准，施工过程中需要准备一系列的报验资料。
这些资料不仅是工程质量的重要证明，也是工程验收和结算的重要依据。
下面，我们就来详细了解一下钻孔灌注桩的报验资料都有哪些。
一、施工准备阶段的报验资料1、施工方案施工方案是钻孔灌注桩施工的指导性文件，应包括工程概况、施工工艺流程、施工设备选型、施工质量控制措施、安全环保措施等内容。
施工方案应经过施工单位技术负责人审批，并加盖单位公章。
2、施工图纸施工图纸是钻孔灌注桩施工的依据，应包括桩位布置图、桩身结构图、钢筋笼结构图等。
施工图纸应经过设计单位盖章确认，并符合国家和地方的相关规范标准。
3、地质勘察报告地质勘察报告是了解施工现场地质条件的重要文件，应包括地层分布、土的物理力学性质、地下水情况等内容。
地质勘察报告应由具有相应资质的勘察单位出具，并加盖单位公章。
4、原材料质量证明文件原材料质量证明文件是证明施工所用原材料质量合格的重要依据，应包括钢筋、水泥、砂、石等原材料的出厂合格证、检验报告等。
原材料质量证明文件应齐全、有效，并符合相关标准要求。
5、施工机械设备报验单施工机械设备报验单是对施工所用机械设备进行检验的记录，应包括设备名称、型号、规格、数量、技术性能等内容。
施工机械设备应经过检验合格，并具有有效的检验报告和使用许可证。
二、施工过程中的报验资料1、测量放线报验单测量放线报验单是对桩位测量放线结果进行检验的记录，应包括桩位坐标、桩径、桩长等内容。
测量放线结果应符合设计要求，并经过监理单位验收合格。
2、钻孔记录钻孔记录是对钻孔过程进行记录的文件，应包括钻孔时间、钻孔深度、钻孔速度、泥浆比重、地质情况等内容。
钻孔记录应真实、准确、完整，并及时填写。
3、钢筋笼制作安装报验单钢筋笼制作安装报验单是对钢筋笼制作安装质量进行检验的记录，应包括钢筋笼的长度、直径、主筋间距、箍筋间距、焊接质量等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔灌注桩资料怎么做?
钻孔桩监-02表工程分项开工申请批复单
监-07表中间交工证书
桥评-02表钢筋加工及安装质量检验评定表
桥评-13表钻孔灌注桩质量检验评定表
监-03表检验申请批复单
桥施-02-1表钻孔记录表(冲击钻)
桥施-02-2表钻孔施工原始记录(回旋钻进)
桥检-02表灌注桩成孔检查原始记录
监-03表检验申请批复单
桥施-05表钢筋施工原始记录
桥检-01表钻孔桩终孔后灌注混凝土前检查表
监-03表检验申请批复单
桥施-06-1表混凝土施工原始记录
桥施-04表水下混凝土灌注施工原始记录
时间方面记住开钻前的时间和下钢筋笼的时间钻孔灌注桩资料最主要的还是钻孔原始记录和水下砼灌注原始记录试验和测量方面的问你们项目部相应人员钢筋这一块的话看你们的设计要求要多少根和多大直径的焊接多少等等说句难听的就是编
钻孔桩当然是一根桩一个资料，包含开孔通知，钻孔记录表、隐蔽工程验收记录、清空记录表、混凝土灌注记录，另外还有测量放线、技术复核、混凝土灌注桩钢筋笼检验批等等的资料！
钻孔灌注桩资料需要做哪些表格?
1、桩基地质柱状图，
2、孔位偏移的测量资料，
3、孔深、泥浆比重等资料，
4、钢筋原材料的加工资料，
5、钢筋的连接和安装资料，7、混凝土的原材料资料，8、混凝土的配合比资料，9、混凝土的施工及养护资料。
我们这边的铁路桥梁桩基就是这么多，共9个表格
钻孔灌注桩要做哪些资料?
按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；测量方面要报审一份桩位基准线。
施工方面：开钻通知单、钻进记录表、测孔
冲孔灌注桩验收需上交哪些资料，需要准备哪些资料？
他们说的太笼统了，我给你列一下你：冲孔桩施工记录表、水下砼施工记录表、钢筋笼验收记录表、钢筋笼制作验收检验批、完工报验单（单桩）、混凝土浇注令、混凝土灌注申请单、钢筋笼隐蔽验收记录、桩隐蔽记录、冲孔灌注桩检验批。
这些就是一条桩的资料。
另外你还得提供静载、抽芯、轻触等检验报告。
海南房建资料里钻孔灌注桩资料都有哪些
1、施工单位资质报审、检验中心资质报审（以前有）、混凝土资质报审；施工人员报审（特种人员：桩机操作员、电焊工、强弱电工）；
2、各种方案：钻孔桩施工方案、临时用电用水方案、三防方案（忘了几防了）、安全文明施工方案等各种乱七八糟的方案；
3、钢筋原材检验报告（注意出报告的日期哦）、焊条也是要报的
4、桩检验资料：
单桩3天同条件、单桩28天标养试压报告；桩试压报告；桩抽芯报告、桩轻触报告（以上这三项是看设计上要求，有的抽芯，有的轻触不一样）、温度记录表；混凝土强度评定表；
5、钻孔桩单桩施工资料：
施工记录表、水下砼灌注记录表、单桩完工报验单（钻孔灌注桩施工检验批）、钢筋笼报验单（钢筋原材检验批、灌注桩钢筋笼制作检验批、钢筋笼隐蔽验收记录表）、浇注令、现浇记录表、混凝土进场报验；
6、分部分项完工验收单；
钻孔灌注桩施工资料，施工单位要做哪些资料，什么顺序（目录）......？
答案一：按工序来啊
1、测量放样；
2、护筒埋设；
3、钻孔记录；
4、成孔检查；
5、钢筋笼加工；
6、钢筋笼安装；
7、砼浇筑；
8、成桩检查；
9、桩检
10、砼坍落度报告；
11、砼强度报告。
不一定全，但应该差不多了。
答案二：A册施工组织设计、质量计划资料
A-0 施工组织设计、质量计划资料目录
A-1 施工组织设计（质量计划）审批表
A-2 施工组织设计修改审批表
A-3 施工组织设计（质量计划）
B册施工技术管理资料
B-0
B-1 施工技术管理资料目录
B-2 工程权况
B-3 建筑工程开工报告
B-4 建设工程竣工报告
B-5 图纸会审、设计交底纪要
B-6 工程联系单
B-7 技术核定单
B-8 施工图设计修改通知
B-9 技术质量交底记录
B-10 建筑物测量复核单
B-11 隐蔽工程验收单
B-12 施工放样复核记录
B-13 沉桩工程开工令
B-14 试打桩记录
B-15 钢筋混凝土预制桩施工记录
B-16 混凝土预制桩外观检查记录
B-17 钢筋混凝土预制桩接桩外观检查记录
B-18 成品钢桩外观检查记录
B-19 先张法预应力制桩接桩外观检查记录
B-20 先张法预应力管桩接桩外观检查记录
B-21 钻孔灌注桩开孔通知单
B-22 钻孔灌注桩钻进成孔原始记录表
B-23 钻孔灌注桩钢筋笼制作隐蔽过程验收记录表B-24 钻孔灌注桩成孔后灌注前隐蔽工程验收单B-25 钻孔灌注桩水下混凝土灌注记录表
B-26 钻孔灌注桩施工记录汇总表
B-27 树根桩施工（隐蔽工程）验收记录
B-28 注浆（单液、双液、劈裂）施工记录
B-29 搅拌桩设计、施工记录
B-30 单管旋喷桩施工记录
B-31 三重（双重）管旋喷桩施工记录
B-32 三重（双高压）管旋喷桩施工记录B-33 三重管高压摆喷桩施工记录表
B-34 桩位轴线、标高偏差记录表
……
C册工程质量保证资料
D册工程质量验收资料。
