泡沫灭火装置
七氟丙烷泡沫灭火系统
管网内贮压七氟丙烷灭火装置
⑤ ④ ②
①
⑥⑦ ⑧
○
○
○
七氟 丙烷
七氟 丙烷
七氟 丙烷
⑪⑫
○
○
七氟 丙烷
七氟 丙烷
⑬
⑰ ⑯ ⑮
⑭
N₂ N₂
①灭火剂瓶组 ②灭火剂瓶组支架 ④瓶头阀 ⑤高压软管 ⑥集流管 ⑦液体单向阀 ⑧气启动器 ⑪安全泄压阀 ⑫气体单向阀 ⑬防护区选择阀 ⑭启动瓶组支架 ⑮驱动瓶组 ⑯低泄高封阀 ⑰电磁阀
表2 低沸点可燃液体七氟丙烷气体泡沫灭火试验结果
对正戊烷进行了2 次灭火试验，第一次试验混合液供给强度为6.7 L/（min·m2），供给泡沫55 s 后控火， 供给泡沫6 min30 s 时停止供泡，此时仅剩离泡沫产生器最远端的小部分边缘火未灭，停止供泡5 min 后，边缘火熄灭。第二次试验供给强为13.1 L/（min·m2），供泡1 min 后控火，2 min 后灭火。试验照 片见图8 和图9。 在试验过程中，对七氟丙烷气体泡沫的发泡倍数和析液情况进行了测试，当七氟丙烷/泡沫混合液混合 比在6%左右时，发泡倍数在11 倍左右，25%析液时间大于1 h。和空气泡沫相比，七氟丙烷气体泡沫致 密，覆盖性能好，泡沫质量高。 上述试验表明，七氟丙烷气体泡沫的灭火效率远高于空气泡沫，以较小的强度供给泡沫时，能够在较短 的时间内控火和灭火。
科技成果——空呼、泡沫灭火多功能应急救援装置技术
科技成果——空呼、泡沫灭火多功能应急救援装置技术适用范围空呼、泡沫灭火多功能应急救援装置适用于火灾扑救、污染洗消以及处突防暴，尤其适用于密闭环境下的应急救援作业。
该新型单兵应急系列一体化产品，在灭火同时为使用者提供应急呼吸防护；添加不同药剂可以实现清洗消毒、处突防暴功能；装置配备的声光报警器智能监控气瓶压力变化的同时监控救援人员的运动变化。
一体化装置在处理各类事故中将发挥积极作用。
装置广泛应用于石油化工、消防部队、应急救援、路政交通、隧道、煤矿、加油站等多个行业领域场所。
目前产品已由北京消防局、上海消防局、海军舰艇、大庆油田、辽河油田、燕山石化、辽宁、黑龙江高速公路管理局等许多单位配备。
成果简介装置由气瓶组件、减压器组件、呼吸组件、料桶组件、气泵组件、泡沫发生组件、喷射组件几部分组成。
当打开气瓶阀时,贮存在气瓶内的高压空气经减压器减压后，通过中压导管输送出三路0.8MPa左右的中压：第一路气体进入气泵，使气泵工作，抽出料桶中的灭火液；第二路气体向抽出的灭火液加压，经泡沫发生器搅拌后形成泡沫用于灭火；第三路气体进入供气阀、面罩，供使用者佩戴空气呼吸器使用。
其中，料桶中的灭火液可根据需要更换为洗消药液或防暴药液。
关键技术1、正压式泡沫灭火功能和呼吸防护功能巧妙结合，使用同一压缩气源，实现对火灾进行应急扑救的同时，为使用者提供应急呼吸防护，确保使用者在有害环境中应急作业的安全性。
2、在应急灭火装置上国内首创使用隔膜气泵技术，实现了：①灭火器在火灾现场反复充装反复使用。
该应急装置料桶不承压，现场喷完一桶灭火液后，可立即使用附近的水源再充装，极大的提高了装置了使用率。
②提高了灭火液的流量及喷射距离，达到了较高的灭火等级。
3、创造了一种全新的小型正压式发泡器，将压缩空气泡沫系统（CAFS）应用于小型单兵应急装备上，独特的Z字形搅拌叶片使泡沫液得到充分的搅拌混合，喷射出的泡沫均匀细腻，留存时间长，附着粘性好。
移动式泡沫灭火装置使用方法
移动式泡沫灭火装置使用方法
移动式泡沫灭火装置使用方法
一、适用范围
移动式泡沫灭火装置适用于一般建筑、工业厂房、船舶等各类场所，用于灭火和控制火势蔓延。
二、灭火装置组成
移动式泡沫灭火装置主要由泡沫发生器、压力罐、软管、泡沫枪等组成。
三、准备工作
在使用移动式泡沫灭火装置之前，需要做好以下准备工作：
1. 检查泡沫发生器、罐体和软管是否完好无损；
2. 确保泡沫液余量充足，如不足应及时补充；
3. 罐体压力应在正常范围内，如不足应进行充气。
四、操作步骤
1. 打开泡沫发生器的操作阀门；
2. 用泡沫枪将泡沫喷洒至火源上，按需调整喷洒角度和范围；
3. 确保泡沫喷洒覆盖住火源，并迅速扑灭火势；
4. 若火势未被完全扑灭，可调整泡沫喷洒量和喷射角度，或移动泡沫喷洒位置以达到最佳效果；
5. 使用完毕后，关闭泡沫发生器的操作阀门。
五、注意事项
1. 在使用移动式泡沫灭火装置时，人员要保持冷静，并且尽量避免与火源过近；
2. 在使用过程中，要注意保护自身安全，如穿戴防护手套、工作服等；
3. 使用泡沫灭火装置时要注意角度和距离的掌握，以免造成泡沫喷洒无效；
4. 使用后要及时进行维修和保养，确保装置的正常使用和备用泡沫液的准备。
六、
移动式泡沫灭火装置是一种简单易用且效果显著的灭火工具，通过正确的使用方法和注意事项，可以有效地进行火灾扑救。
但也需要定期检查和维护，以确保装置的完好和可靠性。
如有问题或需要更多信息，请咨询相关专业人员。

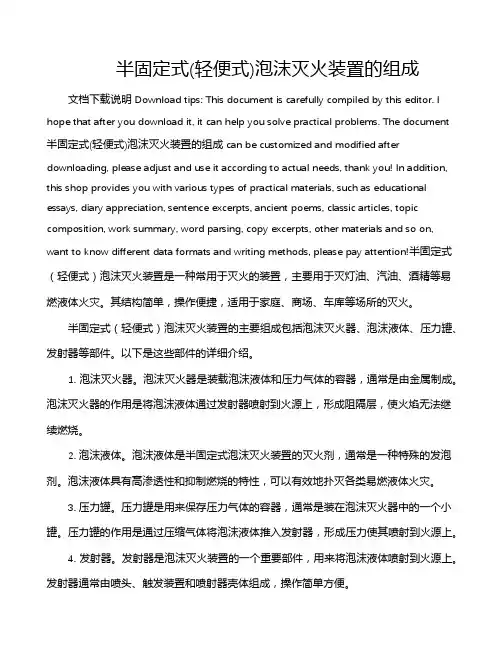

半固定式(轻便式)泡沫灭火装置的组成
半固定式(轻便式)泡沫灭火装置的组成文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 半固定式(轻便式)泡沫灭火装置的组成can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!半固定式（轻便式）泡沫灭火装置是一种常用于灭火的装置，主要用于灭灯油、汽油、酒精等易燃液体火灾。
其结构简单，操作便捷，适用于家庭、商场、车库等场所的灭火。
半固定式（轻便式）泡沫灭火装置的主要组成包括泡沫灭火器、泡沫液体、压力罐、发射器等部件。
以下是这些部件的详细介绍。
1. 泡沫灭火器。
泡沫灭火器是装载泡沫液体和压力气体的容器，通常是由金属制成。

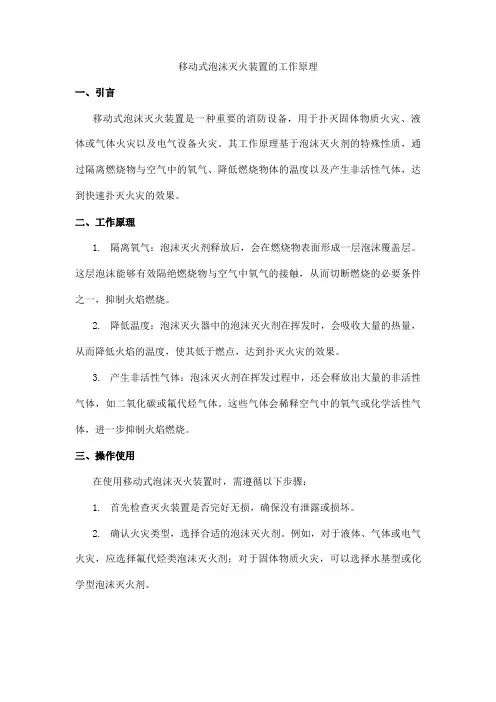

移动式泡沫灭火装置的工作原理
移动式泡沫灭火装置的工作原理一、引言移动式泡沫灭火装置是一种重要的消防设备，用于扑灭固体物质火灾、液体或气体火灾以及电气设备火灾。
其工作原理基于泡沫灭火剂的特殊性质，通过隔离燃烧物与空气中的氧气、降低燃烧物体的温度以及产生非活性气体，达到快速扑灭火灾的效果。
二、工作原理1.隔离氧气：泡沫灭火剂释放后，会在燃烧物表面形成一层泡沫覆盖层。
这层泡沫能够有效隔绝燃烧物与空气中氧气的接触，从而切断燃烧的必要条件之一，抑制火焰燃烧。
2.降低温度：泡沫灭火器中的泡沫灭火剂在挥发时，会吸收大量的热量，从而降低火焰的温度，使其低于燃点，达到扑灭火灾的效果。
3.产生非活性气体：泡沫灭火剂在挥发过程中，还会释放出大量的非活性气体，如二氧化碳或氟代烃气体。
这些气体会稀释空气中的氧气或化学活性气体，进一步抑制火焰燃烧。
三、操作使用在使用移动式泡沫灭火装置时，需遵循以下步骤：1.首先检查灭火装置是否完好无损，确保没有泄露或损坏。
2.确认火灾类型，选择合适的泡沫灭火剂。
例如，对于液体、气体或电气火灾，应选择氟代烃类泡沫灭火剂；对于固体物质火灾，可以选择水基型或化学型泡沫灭火剂。
3.站在上风处，将灭火装置的喷射管对准火焰根部，按下开关，释放灭火剂。
4.在喷射过程中，注意保持安全距离，避免被火焰或热气烫伤。
5.持续喷射直到火焰完全熄灭。
四、比较与选择移动式泡沫灭火装置有多种类型，如推车式、手提式等。
不同类型的装置适用于不同的环境和火灾类型。
在选择时，需要考虑以下因素：1.使用环境：不同的装置适用于不同的使用环境。
例如，推车式泡沫灭火装置适用于大面积火灾或需要长时间喷射的场合，而手提式则适用于较小面积或紧急情况的火灾。
2.火灾类型：不同类型的火灾需要使用不同种类的泡沫灭火剂。
例如，电气火灾应使用氟代烃类泡沫灭火剂，而固体物质火灾可以使用水基型或化学型泡沫灭火剂。
3.操作便捷性：不同的装置在操作便捷性方面有所差异。
例如，推车式装置较重且需要人力移动，但喷射时间长；而手提式则轻便且易于携带，但喷射时间较短。
移动式泡沫灭火装置使用方法
移动式泡沫灭火装置使用方法1. 简介移动式泡沫灭火装置是一种常见的灭火设备，使用泡沫剂进行灭火。
它具有使用方便、灭火效果好等优点，适用于各类火灾，尤其是涉及可燃液体的火灾。
2. 准备工作在使用移动式泡沫灭火装置之前，需先进行一些准备工作，以确保安全有效地进行灭火。
2.1 检查装置仔细检查移动式泡沫灭火装置，确保其外观完好，无损坏或泄漏现象。
检查灭火器上的压力表，确保压力正常。
2.2 熟悉装置操作杆熟悉移动式泡沫灭火装置的操作杆，了解各个部位的功能及使用方法。
2.3 确认泡沫剂贮存量确认移动式泡沫灭火装置内的泡沫剂贮存量是否充足，如果不足需要及时补充。
3. 使用步骤了解了准备工作后，下面介绍移动式泡沫灭火装置的使用步骤。
3.1 穿戴防护装备在进行灭火操作前，需穿戴好防护装备，包括安全帽、防护手套、防护面罩等。
3.2 靠近火源将移动式泡沫灭火装置放置在离火源最近的位置，确保灭火装置可以直接喷射到火源上。
3.3 打开装置将装置上的安全销或保护盖拆除，用力拉动操作杆，打开灭火装置的阀门，释放泡沫剂。
3.4 喷射泡沫将喷嘴对准火源，用力按下操作杆，将泡沫剂喷射到火源上，覆盖火燃区域。
3.5 移动喷射方向如果火源较大，需要移动喷射方向，将泡沫剂均匀地覆盖整个火燃区域。
3.6 观察灭火情况在喷射泡沫剂后，仔细观察火势变化，确保火灾得到有效控制。
3.7 关闭装置当火势被控制住后，关闭灭火装置，关闭阀门，停止喷射泡沫剂。
4. 注意事项在使用移动式泡沫灭火装置时，需注意以下事项，以确保操作安全有效。
4.1 防止泡沫剂反冲在喷射泡沫剂时，需注意防止泡沫剂的反冲，避免泡沫喷射到自己或他人身上。
4.2 注意喷射距离在使用移动式泡沫灭火装置时，需注意喷射距离，保持适当的距离，避免过远或过近。
4.3 防火区域通风在灭火过程中，需确保火灾区域有足够的通风，以防止火势扩散。
4.4 不要使用不适用的泡沫剂在使用移动式泡沫灭火装置时，要使用规定的泡沫剂，不要混用或使用不适用的泡沫剂。
罐区泡沫灭火装置操作手册
罐区灭火装置操作手册甲醇分厂2009-8-281.概述甲醇罐区装置是甲醇存储的集中场所，其中精甲醇储罐2个，每个有效存储容积20000t，共计40000t；精甲醇中间储槽2个，每个有效存储容积3500t，共计7000t；粗甲醇储槽1个，有效存储容积7600t。
甲醇罐区所存储甲醇系易燃液体，分子量32.04；沸点℃64.5；闪点12.2℃；自燃温度385℃；爆炸极限6-36.5V％；属甲类火灾危险。
配套设计的消防系统为水轮机式平衡式泡沫比例混合装置，其规格如下：1.1 设备型号：型号为PHP300/3-250，泡沫液贮液罐放置型式卧式容积为25立方米。
1.2 结构：如下图1所示，平衡压力式比例混合装置的主要零部件有：泡沫比例混合器、泡沫液泵、水轮机组、压差平衡阀、安全阀、进口电动闸阀、比例混合器入口电动蝶阀、泡沫液出口电动蝶阀、泡沫混合液也口区域电动蝶阀、常压不锈钢泡沫液贮罐、泡沫罐出口电动球阀和区域内的罐前电动阀等组成。
该装置撬块内接触泡沫原液的管件采用不锈钢管，阀门为不锈钢（或铜）村材,泡沫液泵采用进口齿轮泵，可空转大于10min，泡沫齿轮泵的泵体材质为铸造锡青铜，齿轮也为锡青铜，增强泵的耐磨性和使用寿命，泵内的轴采用不锈钢316L 材质制造强度好，耐腐性能好；本装置采用水轮机驱动，安全可靠，排除了因电气方面的故障使泵不能正常工作；为了确保该装置正常运行，管路中配备清洗接口。
1、至汽车栈台区域电动蝶阀（常闭）2、至汽油罐区区域电动蝶阀（常闭）3、至甲醇罐区区域电动蝶阀（常闭）4、泡沫混合液出口手动蝶阀（常开）5、小流量泡沫液出口（汽油罐区）电动球阀（常闭）6、小流量比例混合器7、大流量泡沫液出口（甲醇罐区和汽车栈台）电动球阀（常闭）8、大流量比例混合器9、小比例混合器进水电动蝶阀（常闭）10、大比例混合器进水电动蝶阀（常闭）11、减压稳压阀 12、压力表13、进水口电动闸阀（常闭）14、进水口手动蝶阀（常开）15、止回阀 16、平衡阀 17、泡沫液出口手动球阀（常开）18、水轮机进口手动球阀（常开）19、水轮机 20、泡沫齿轮泵 21、泡沫泵入口手动球阀（常开）22、泵进口过滤器 23、冲洗入口阀（常开）24、泡沫罐出口电动阀（常闭）25、泡沫原液罐 26、泡沫液回流球阀（常开）27、冲洗出口阀（常闭）28、持压泄压阀 29、压力控制阀 30、控制柜图1 平衡式泡沫比例混合装置流程图1.3 工作原理本装置的工作原理与流程为：压力水经进水口电动闸阀13到减压稳压阀11至装置的额定工作压力1.0Mpa，压力水进入比例混合器6或8，其中一部分压力水进入水轮机19驱动泡沫泵20，泡沫泵转动抽取泡沫原液罐25内的泡沫进入比例混合器，按3％的比例与压力水进行混合，另一部分多余的泡沫液经平衡阀16和压力控制阀29回液至泡沫原液罐内。
移动式泡沫灭火装置使用方法
移动式泡沫灭火装置使用方法
移动式泡沫灭火装置使用方法：
一、总则
移动式泡沫灭火装置是一种紧急灭火设备，用于扑灭各类可燃液体火灾。
本文档详细描述了移动式泡沫灭火装置的使用方法，包括装置的准备、操作步骤和注意事项等。
二、装置准备
⒈确保移动式泡沫灭火装置完好无损，并且已经完成了定期的维护和检查。
⒉检查装置的泡沫液位，确保足够的储存量。
⒊确保装置的压力在正常范围内。
三、操作步骤
⒈打开装置的主开关，确保装置处于正常工作状态。
⒉将泡沫枪的喷嘴对准火源，打开泡沫枪的喷嘴。
⒊控制泡沫喷射的角度和范围，确保火源完全被泡沫覆盖。
⒋如果需要，可以移动泡沫喷射位置，继续喷射直到火灾被扑灭。
⒌关闭泡沫枪的喷嘴，停止喷射泡沫。
四、注意事项
⒈在使用移动式泡沫灭火装置之前，应该对其进行培训和操作指导，以确保使用者了解正确的操作方法。
⒉在使用泡沫喷射时，应该注意安全距离，避免泡沫反弹、溅射伤害到自身。
⒊如果火势过大或无法控制，应及时撤离并报警，等待专业灭火人员的到来。
附件：
本文档没有涉及附件。
法律名词及注释：
⒈移动式泡沫灭火装置：根据《消防法》规定，移动式泡沫灭火装置是指可以随意携带和使用的泡沫灭火设备。
⒉消防法：指《中华人民共和国消防法》，是中国国家关于消防工作的法律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泡沫灭火装置的介绍：
泡沫灭火设备是泡沫灭火系统重要组成部分，泡沫灭火设备主要包含的产品为：泡沫比例混合器（环泵式泡沫比例混合器，压力比例混合器，负压比例混合器，平衡式比例混合器，），泡沫产生器（低倍数空气泡沫产生器PCL16，低倍数空气泡沫产生器PC16，中倍数空气泡沫产生器，高倍数空气泡沫产生器，泡沫喷头PTW15，泡沫喷头
PTT15），无管网泡沫灭火装置（常压箱式灭火装置，室外泡沫消火栓，泡沫喷雾灭火装置，泡沫喷雾灭火装置SD-2500，半固定式泡沫灭火装置），其他泡沫灭火设备（厨房灭火钢瓶柜，闭式泡沫-水喷淋系统，泡沫-水两用炮PLKD48，泡沫-水两用炮PL48，隧道专用泡沫喷雾控制阀组，大空间探测器），压力式储罐（固定压力式储罐，移动式压力储罐，固定负压式储罐，移动式负压储罐）。
zmkj006 山东400中煤011工矿0537物资有限公司为您提供泡沫灭火设备种类的介绍：
一：泡沫比例混合器
1.环泵式泡沫比例混合器
PH型系列泡沫比例混合器安装在水泵上，与水泵相配，根据配用泡沫喷射设备的泡沫混合液量的要求，按比例吸取泡沫液，并送至水泵进水管中使之与水混合形成泡沫混合液的消防设备
混合比：6%～7%；
进口压力（MPa）：0.6～1.4(水泵出水口处压力)；
出口背压（MPa）：<0.03(水泵进水口处压力)；
2.压力比例混合器
1.装置的混合液混合比可调，而且混合比稳定，不受压力变化影响。
2.压力比例混合器的阻力降值小。
3.水源可直接取自压力水管网或消防车。
4.由于压力水和泡沫液在罐内被隔膜囊分开，泡沫液密闭储存，不易腐败变质，适于随时进行喷射检测。
5.本装置泡沫系统随时处于灭火备战状态。
6.本装置适用于高、中、低倍泡沫灭火系统。
7.本装置可在同一罐体配用不同混合比的多比例混合器。
8.本装置罐体可采用炭素钢板，不锈钢钢板或不锈钢一炭素钢的复合钢板制造。
3.负压比例混合器
PHF系列负压比例混合器能自动吸入不同比例的泡沫液，是移动式或局部应用式高倍娄泡沫灭火系统的配套设备。
当压力通过该设备时，能使水与泡沫液按3%或6%的比例进行混合，供给高倍数泡沫发生器产生泡沫，以扑灭A类或B类火灾。
4.平衡式比例混合器
其泡沫混合液的混合过程是由泡沫液泵把泡沫液加压后进入平衡阀，通过平衡阀调节后注入比例混合器。
当主管道的水由于压力和流量的变化出现不同的工况时，因而保证装置在运行过程中，源源不断地配置出较为精确混合比的泡沫混合液，供给泡沫产生设备喷射合格的泡沫进行有效的灭火作业。
PHP系列平衡式泡沫比例混合装置特别适用于大中型泡沫灭火系。
由于常压泡沫液储罐可以在灭火过程中不
断添加泡沫液，使灭火时间可以延长，大大提高了灭火抗灾的能力和可靠性。
二：泡沫产生器
1.低倍数空气泡沫产生器
（1）低倍数空气泡沫产生器PCL16
PC型低倍数泡沫产生器是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。
一般用于扑救A、B类火灾，主要用于扑救油类火灾。
标定工作压力（MPa）：0.5；
混合液流量L/s：4、8、16、24；
工作压力范围（MPa）：0.3-0.6；
发泡倍数（倍）：≥6倍
L-立式
（2）低倍数空气泡沫产生器PC16
PC型低倍数泡沫产生器是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。
一般用于扑救A、B类火灾，主要用于扑救油类火灾。
标定工作压力（MPa）：0.5；
混合液流量L/s：4、8、16、24；
工作压力范围（MPa）：0.3-0.6；
发泡倍数（倍）：≥6倍
2.中倍数空气泡沫产生器
中倍数泡沫灭火技术式扑救易燃液体火灾的一种先进消防技术，它是通过中倍数泡沫发生器等专用设备将泡沫灭火剂与水按规定的比例混合，稀释后在与空气混合，形成泡沫，并使泡沫象一层厚厚的毡毯一样覆盖于燃烧液体的表面。
泡沫在发挥冷却作用的同时，把可燃物与火焰以及空气隔开，火焰谁之以空气隔开，火焰谁之熄灭从而达到灭火目的。
中部数泡沫是发泡倍数为20～200倍的空气机械泡沫，其中以21～40倍泡沫的灭火效果最佳。
这种泡沫具有流动性好、抗烧性能强、覆盖火源快等优点，可减少水量、电能、设备投资，因而在石油消防技术方面处于先进地位，具有广阔的应用前景。
3.高倍数空气泡沫产生器
PF型高倍数空气泡沫发生器是高倍数泡沫灭火系统中产生和喷射泡沫的关键组件，它能在极短时间内将泡沫混合液与空气混合，形成大量泡沫，迅速覆盖着火部位，使之与空气隔离达到灭火目的。
高倍数泡沫用水量极小，水渍损失小，能有效排除烟气和有毒气体，适用于在有限空间内实施全淹没或局部淹没。
鼓风压头,可输送泡沫达三百米远,适用于扑救仓库、大型油漆仓库、化工仓库、船舶、地下商场、车库、电缆沟等大面积火灾。
灭火对包括各种油漆、木材、煤炭、橡胶、塑料、食品、纺织等。
山东中煤工矿物资有限公司为您提供泡沫灭火设备种类的介绍，希望对大家有所帮助。
