CAD阵列公开课课件
(完整版)CAD公开课
课题：CAD中环形阵列的应用教学目标：1、知识目标：掌握CAD中环形阵列的命令及操作方法；2、能力目标：掌握CAD中环形阵列绘图技巧；3、情感目标：激发学生的学习兴趣，形成良好的学习习惯，通过教学，培养学生分析问题、解决实际问题及理论联系实际的能力；教学重点：【AR】环形阵列的操作；教学难点：实际操作能力，以及学生理论联系实际、解决实际问题知识体系的建立；课时：1课时；教学方法：1、讲课方法多媒体软件+演示+微机练习；2、采用精讲+练习，讲练结合的方法；3、重点进行重复两次讲解的方法；4、学生练习时进行巡回指导；教学流程：一、课题导入：（左）（右）导入上图（左），让同学们讨论利用学过的知识来绘制出该图形。
请同学回答绘制方法，教师绘制。
导入（右）图，学生讨论分析上图（右）的规律，教师引导学生引入一种高效快捷绘制图形的方法-------【AR】环形阵列。
二、环形阵列定义及操作方法1、环形阵列的定义：以一点为中心点规律复制图形；2、环形阵列的操作方式：AR或ARRAY；工具栏：〖修改工具栏〗或 选择图标3、以上图为例，为学生讲解、演示；a:建立图层；b:绘制图形；（重点讲解环形阵列操作）（1）中心点：手动输入坐标；捕捉坐标；（2）项目总数：设置环形阵列的个数；（注意：数目包含原图形）（3）项目间角度：设置阵列图形间角度；（4）填充角度：起始图形和末尾图形间的角度；（注意：手动输入、自动捕捉、正负角度、顺逆时针的演示讲解）；c:完成上图绘制；4、教师小结；（1）环形阵列应用图形；（2）操作方法；三、加深巩固：1、以上图为例，让学生先讨论绘制方法；2、请1至2个同学回答如何绘制该图形；3、教师引导分析；【注意图形结构，先绘制出图形的1/16 ,利用环形阵列绘制出图形的1/4，再次利用环形阵列命令，绘制出完整图形。
】4、请1位同学为大家演示；（其余同学观看，注意存在问题的地方）5、请1至2位同学回答绘制中存在的问题，教师概括、纠正并完整的绘出该图形；（再次巩固环形阵列绘图技巧）四、能力提高：1、请同学分组讨论并在电脑上完成该图形的绘制；2、教师巡查、指导；3、学生完成绘制；五、小结：1、分析图形结构；2、运用环形阵列绘制技巧；六、上机操作完成下图绘制：七、教学后记：通过本节课的教学，让同学们掌握了CAD中环形阵列的命令、操作方法及阵列绘图技巧。

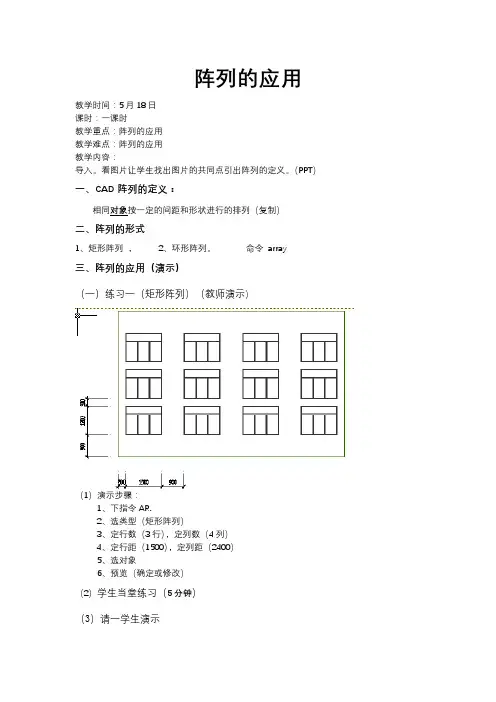

建筑CAD 阵列的应用
阵列的应用教学时间：5月18日课时：一课时教学重点：阵列的应用教学难点：阵列的应用教学内容：导入。
看图片让学生找出图片的共同点引出阵列的定义。
（PPT）一、CAD阵列的定义：相同对象按一定的间距和形状进行的排列（复制）二、阵列的形式1、矩形阵列，2、环形阵列。
命令array三、阵列的应用（演示）（一）练习一（矩形阵列）（教师演示）（1）演示步骤：1、下指令AR.2、选类型（矩形阵列）3、定行数（3行），定列数（4列）4、定行距（1500），定列距（2400）5、选对象6、预览（确定或修改）（2）学生当堂练习（5分钟）（3）请一学生演示（4）小结：行距=行间距+对象高度（窗高）列距=列间距+对象宽度（窗宽）（二）练习二（环形阵列1）（教师演示）（1）演示步骤：1、下指令AR.2、选类型（环形阵列）3、选择中心点4、确定方法：项目总数（18）.填充角度（360）5、选择对象6、预览（确定或修改）（2）学生当堂练习（5分钟）（3）请一学生演示（4）小结：正确选择中心点是环形阵列成败的关键。
（三）练习三（环形阵列2）（四）练习四（环形阵列3）（1）演示步骤：1、下指令AR.2、选类型（环形阵列）3、选择中心点4、确定方法：项目总数（6）、（3）.填充角度（360）、（140）5、选择对象6、预览（确定或修改）（2）学生当堂练习（5分钟）（3）请一学生演示（4）小结：步骤3和4可互换。
四、总结▪正确设置行距和列距是矩形阵列成败的关键。
▪正确选择捕捉点是环形阵列成败的关键。
▪选择合适的命令加以灵活应用是快速绘图的关键。
五、作业：将今天绘制的3个图形练习一次，并完成课后练习一、二题。
感谢您的阅读，祝您生活愉快。
《cad讲义教程教案》课件
《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。
中级制图员教案-cad第六周-01-椭圆+阵列
课时教案备课时间2020年月日课题第六周第一节阵列应用课型新授课教学目标知识目标复制、阵列、修剪工具应用能力目标培养学生基本的绘图能力德育目标培养学生热爱本专业的态度重点阵列工具应用难点阵列工具应用教学方法举例法，演示法，分析法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动使用【复制】工具，可根据要求将一个图形准确的复制到确定的位置，按需要可复制一个也可重复复制多个对象。
【阵列】工具可以实现对象的按规律复制，属于工具的一种。
其复制形式包括矩形阵列和环形阵列。
任务一：教师出示任务学生明确并理解任务明确了解任务教学内容教师活动学生活动图形为带圆角的矩形中均布着6个小圆。
已知矩形各部分的尺寸及小圆的排列规律：2行3列，且行距为40、列距为30（1）在【粗实线】层，用【矩形】工具绘制带圆角的矩形（2）分别在【点画线】层和【粗实线】层绘制小圆的圆心线和小圆（3）用【阵列】工具将小圆要求排列。
操作步骤。
阵列对话框中矩形阵列的设置确定阵列对象利用教师机演示软件功能提问学生跟随演示记忆学习抓住要点教学内容教师活动学生活动阵列的预览提示任务二：图形为椭圆绕圆心环形均布，且每一个椭圆绕圆心排布时，自身也随之旋转。
阵列的总数目为20；填充角为360；椭圆的尺寸为：长轴55，短轴为10（1）在【粗实线】层，选用【椭圆】工具绘制一个椭圆。
利用教师机演示软件功能提问学生跟随演示记忆学习抓住要点教学过程与教学方法教学内容教师活动学生活动确定阵列中心确定阵列对象阵列的预览提示利用教师机演示软件功能巡回指导并对突出的问题进行集中讲集跟随演示记忆学习练习注意质量，并适当提高速度小结阵列：1、矩形阵列；2、环形阵列作业机房无板书板书设计机房无作业课后记。
《电气制图与CAD》PPT课件 4.1.4阵列命令
电气自动化技术专业教学资源库
谢谢大家！Biblioteka 阵列相关选项说明：
（2）“环形阵列”单选钮： 用于创建环形阵列。 点选该选钮，在对话框中指 定环形阵列的各项参数。
阵列
例题1：根据图a画图 b 。
(a)
(b)
解：命令: _ARRAY
弹出阵列对话框。设定矩形阵列的参数。
选择对象: 指定对角点: 找到 3 个（选择图b中的圆和中心线）
预览达到要求后点击确定即可得到图a所示图形。
阵列
例题2：根据图a画图 b 。
解：命令: _ARRAY 弹出阵列对话框。设定矩形阵列的参数。 指定阵列中心点: 拾取或按 Esc 键返回到对话框或 <单击鼠标右键接受阵列>: （点击环形阵列中心）
阵列
例题2：根据图a画图 b 。
选择对象: 找到 1 个（选择图b中的圆） 选择对象: （按确认键） 预览达到要求后点击确定。
电气自动化技术专业教学资源库
专业
专注
专心
电气制图及CAD
——阵列
山东商业职业技术学院
主讲：李军
目录
1
执行方式
2
选项说明
3
例题
阵列
执行方式：
功能区：常用标签---修改--菜单栏：修改(M)---阵列(A) 工具栏： 命令行：ARRAY（快捷命令：AR）
阵列
选项说明：
（1）“矩形阵列”单选钮： 用于创建矩形阵列。 点选该选钮，在对话框中指定 矩形阵列的各项参数。
《CAD精品课程》PPT课件
⑶主单位 重点：精度 精度设置决定了尺寸数值的标注精度，如果尺寸数值为20.15mm，则精度必 须为0.00，若为0.0，则尺寸数值会被四舍五入变为20.2mm 前缀：%%c 是 的符号。 后缀：%%d是角度符号
20
⑷公差 方式：极限偏差
对称
精度：根据公差的位数而定 高度比例：0.5～0.6之间
47
• 9、填充无效时之解决办法 • OP---------显示-----------应用实体填充（打上
勾） • Fill on
48
• 10.【保存的格式】OP----打开和保存----另存 为2000格式为什么要存2000格式呢因为CAD 版本只向下兼容;
• 这样用2002 2004 2006都可以打开了方便操 作
粗实线0.5~2mm，细实线，虚线，中心线等0.15~0.2
39
三 、CAD制图常用方法和应用
1、AUTOCAD中的工具栏不见了怎么办？ • 点工具--选项--配置--重置；也可用命令
MENULOAD，然后点击浏览，选择 ACAD.MNC加载即可。
40
• 2、绘制打短线？ • 扩展工具——绘图工具。
41
• 3、重合的线条怎样突出显示？ • 可以使用工具--显示顺序功能。
42
• 4、图纸防修改？ • 扩展工具——绘图工具。无法改回
43
• 5、在标注文字时，标注上下标的方法： • 使用多行文字编辑命令： 上标：输入
2^，然后选中2^，点a/b键即可。 • 下标：输入^2，然后选中^2，点a/b键
21
6.4标注特性 已标好的标注都可以通过标注特性进行 修改，每一个标注都有自己单独的标注 特性。 修改方法：双击标注
22
8、图形输出
CAD阵列公开课课件 ppt
Ø11的圆 • 3）然后作R3圆弧连接 • 4）使用环形阵列（两次），
得到完整图形(图3)。 • 5）示范教学（学生操作练习）
-
8
三、本课主讲内容回顾
1、阵列的命令及功能 2、矩形阵列的具体操作
（1）选择阵列方式：矩形阵列。 （2）选择要阵列的实体：单击 “选择对象”按钮，
对象组成的图案。
环形阵列：围绕中心点的多个相同对象组成
的环形图案。
-
3
4、命令的位置与激活的方式 下拉菜单：【修改（M）】阵列（A）
工 具 栏：〖修改工具栏〗选择图标
命令提示行： ARRAY或AR
-
4
5、选择阵列命令之后弹出的阵列对话框
-
5
【矩形阵列】命令
阵列实体
矩形阵列的四个确定要素 1、确定阵列实体;
钮，返回绘图区域选择实体。选择后，单击鼠标 右键或者按回车结束。 3）单击“中心点”右侧的按钮，返回绘图去选择阵 列的中心点（一般为阵列分布圆的圆心或者是图 形的顶点）。 4）输入项目总数（即生成图形的个数如为8）。 5）输入填充角度（即环形阵列所占用的圆心角，如 180°或360°）。 6）按ENTER完成图形的绘制。
返回绘图区域选择实体。选择后，点击鼠标右键 或按回车返回对话框。 （3）在对话框中输入行数、列数（如5行4列） ， 输入行偏移、列偏移及阵列角度，设置行偏（如 为30），列偏移（如为20），阵列角度为0° （4）单击“确定”完成绘制。
-
9
3、环形阵列的具体操作
1）选择阵列方式：环形阵列。 2）选择要阵列的实体（花瓣）： “选择对象”按
-
CAD软件中的阵列功能讲解
CAD软件中的阵列功能讲解在CAD软件中，阵列（Array）功能是一项非常有用的工具。
它可以帮助用户快速地创建重复性的图形元素，并进行定位、编辑和修改。
本文将介绍如何在CAD软件中使用阵列功能，并分享一些使用技巧和注意事项。
首先，使用阵列功能之前，需要将需要重复的图形元素创建好。
可以使用绘图工具，如直线、圆弧、多边形等，在绘图区域中绘制出一个图形元素。
假设我们要创建一组以直线为基础的阵列。
在CAD软件中，常见的阵列模式有矩形阵列、极坐标阵列和路径阵列。
下面我们将分别介绍这三种阵列模式的使用方法。
1. 矩形阵列矩形阵列是最常用的阵列模式。
它可以在水平和垂直方向上重复排列图形元素，创建出一个矩形阵列。
首先，选择需要重复的图形元素，然后找到CAD软件中的“阵列”命令。
在命令面板中选择“矩形阵列”选项。
接着，CAD软件会要求用户输入矩形阵列的行数和列数，以及行间距和列间距。
用户可以根据需要进行设置。
输入完毕后，按下回车键，CAD软件会自动创建出相应的矩形阵列。
2. 极坐标阵列极坐标阵列可以将图形元素按照极坐标系进行重复排列。
相比于矩形阵列，它更适合创建圆形或对称分布的图案。
选择需要重复的图形元素，然后找到CAD软件中的“阵列”命令。
在命令面板中选择“极坐标阵列”选项。
接下来，CAD软件会要求用户输入极坐标阵列的数量、填充角度和中心点坐标。
用户可以根据需要进行设置。
输入完毕后，按下回车键，CAD软件会自动创建出相应的极坐标阵列。
3. 路径阵列路径阵列可以将图形元素沿着给定的路径进行重复排列。
用户可以先绘制一条路径，然后将图形元素沿着路径进行分布。
选择需要重复的图形元素，然后找到CAD软件中的“阵列”命令。
在命令面板中选择“路径阵列”选项。
接下来，CAD软件会要求用户选择路径，并设置相关参数，如图形元素之间的距离、旋转角度等。
用户可以根据需要进行设置。
输入完毕后，按下回车键，CAD软件会自动将图形元素沿着路径进行排列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、命令的位置与激活的方式
• 下拉菜单：【修改（M）】阵列（A） • 工具栏：〖修改工具栏〗选择图标 • 命令提示行：ARRAY或AR
选择[修改][阵列]菜单命令，打开“阵列”对话框，如图所 示。
矩形阵列阵列： 行距为正，向上偏移，为负向下偏移； 列距为正，向右偏移为负向左偏移
小结
一、复习引入
1.在上节课学习中，我们主要学习了关于修 改命令里复制的几个命令,具体是哪几个命 令？ 2.这几个命令的用途；
一、含义：阵列（Array，图标为 ）
1、功能：通过一次操作，快速生成按某种规则排列的
相同图形。
2、方式：
矩形阵列指按行与列排列整齐的多个相同对象组成的图案；
环形阵列围绕中心点的多个相同对象组成的环形图案。
思考：上题中第三步骤如果用“矩形阵列”如何确定行偏移和列偏移？
三、本课主讲内容回顾
矩形阵列操作
环令
上1页
返回
选择[修改][阵列]菜单命令，打开“阵列”对话框，如图所 示。
环形阵列：中心点、填充角度（逆时针为正，顺时针为负）、 项目总数
【环形阵列】命令应用实例
返回
【综合练习】
图3
图2
图1
提示：
1）先绘制图形1/16的 形状，如图ⅰ。 2）采用环形阵列，得 到图ⅱ。 3）再次使用环形阵 列， 得 到完整图形。
