小型水力发电机安装问题(下载)
小型水电站发电机安装使用及检修方法

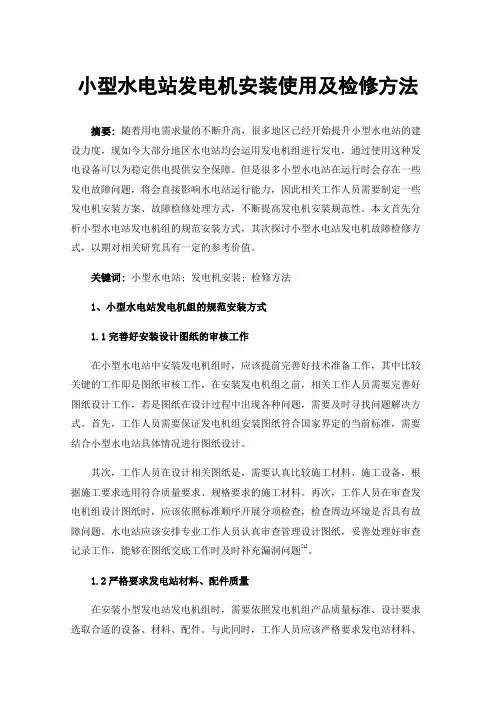

小型水电站发电机安装使用及检修方法摘要:随着用电需求量的不断升高，很多地区已经开始提升小型水电站的建设力度，现如今大部分地区水电站均会运用发电机组进行发电，通过使用这种发电设备可以为稳定供电提供安全保障。
但是很多小型水电站在运行时会存在一些发电故障问题，将会直接影响水电站运行能力，因此相关工作人员需要制定一些发电机安装方案、故障检修处理方式，不断提高发电机安装规范性。
本文首先分析小型水电站发电机组的规范安装方式，其次探讨小型水电站发电机故障检修方式，以期对相关研究具有一定的参考价值。
关键词:小型水电站; 发电机安装; 检修方法1、小型水电站发电机组的规范安装方式1.1完善好安装设计图纸的审核工作在小型水电站中安装发电机组时，应该提前完善好技术准备工作，其中比较关键的工作即是图纸审核工作，在安装发电机组之前，相关工作人员需要完善好图纸设计工作，若是图纸在设计过程中出现各种问题，需要及时寻找问题解决方式。
首先，工作人员需要保证发电机组安装图纸符合国家界定的当前标准，需要结合小型水电站具体情况进行图纸设计。
其次，工作人员在设计相关图纸是，需要认真比较施工材料、施工设备，根据施工要求选用符合质量要求、规格要求的施工材料。
再次，工作人员在审查发电机组设计图纸时，应该依照标准顺序开展分项检查，检查周边环境是否具有故障问题。
水电站应该安排专业工作人员认真审查管理设计图纸，妥善处理好审查记录工作，能够在图纸交底工作时及时补充漏洞问题[1]。
1.2严格要求发电站材料、配件质量在安装小型发电站发电机组时，需要依照发电机组产品质量标准、设计要求选取合适的设备、材料、配件。
与此同时，工作人员应该严格要求发电站材料、配件的质量，进行按需采购，从而确保发电机处于稳定运行状态。
如果工作人员在安装发电机组的时候应用了不满足各个标准的设备、材料，将会减少发电机组安装质量，可能会导致安装工作中存在问题。
施工人员在检查入场设备、材料时，应该严格落实检验工作，确保小型水电站应用的材料、设备符合施工规定，禁止将不合格的产品投入安装工作中。
小水电站安装调试中的问题及处理
小水电站安装调试中的问题及处理摘要：本文主要就是针对纵差保护装置在安装的时候TA极性接反、相别接错是造成该保护装置误动作的主要原因，安装单位没有检查设备内部接线，从而在很大程度上给调试工作带来了诸多不必要的麻烦。
关键词：安装调试；小水电站；问题引言水电站安装工程是一项十分复杂的系统工程，往往参与人员多，工序复杂，涉及立体交叉作业、高空操作等特种作业。
水电站安装工程项目施工本身的特点决定了安全管理的重要性，决定了水利水电施工企业必须把安全管理贯穿于企业管理的全过程，并被列为各项专业管理的关键。
1、TA极性接反导致发电机纵差保护误动1.1、现象发电机带负荷到65%左右时，纵差保护动作停机。
1.2、分析从纵差保护装置的动作原理（见图1）可知，正常情况下，由于发电机中性点电流和定子绕组引出线电流大小几乎相等，流入差动继电器的电流是两者二次电流之差，仅为不平衡电流，保护是不动作的。
发电机纵差保护动作电流的整定是按照差动回路断线情况下保护不误动的原则整定(一般为 1.3IGN/nTA，IGN是发电机额定电流，n是变比)，换句话说即使差动回路断线、发电机处于额定工况下运行时，纵差保护也不会误动。
当一侧TA的二次电流方向接反，流入差动继电器的电流便是两者之和，发电机带负荷到65％左右时，流动人差动继电器内的电流TA22n/3.1n/65.0n/65.0GNTAGNTAGNIIIkIIIIII=+=+=，纵差动保护装置动作。
1.3、处理措施只需将任意一侧三相TA的K1、K2端子接线互换即可解决。
2、TA相别接错导致发电机纵差保护装置误动2.1、现象发电机带负荷到75%时，纵差保护装置动作停机。
2.2、分析纵差保护的工作原理是比较被保护对象两侧同一相电流在故障前后方向的变化而动作。
当TA的相位连接错误时，如一侧用的是A相电流，另一侧用的是B相电流，尽管TA的极性连接正确，但流入差动继电器的电流IK=IA-IB=1.732IA，当发电机带负荷到75%左右时，IA=0.75IGN，流入差动继电器的电流IK=1.732IA=1.732×0.75IGN=1.3IGN，纵差保护装置动作。
浅析小型水电站发电机安装使用及检修方法

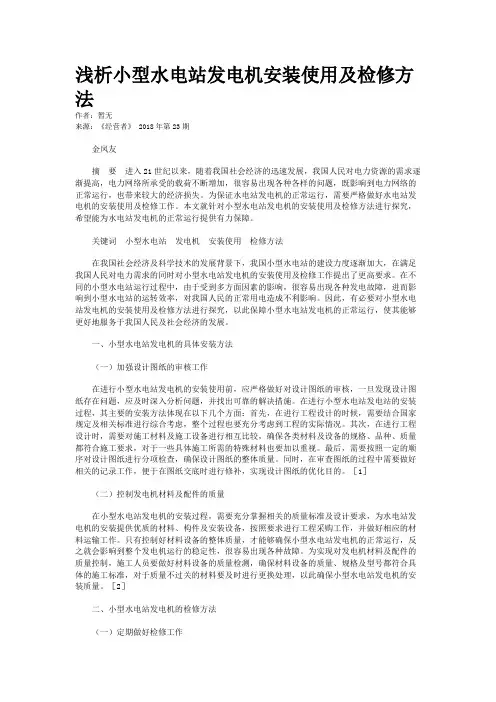

浅析小型水电站发电机安装使用及检修方法作者：暂无来源：《经营者》 2018年第23期金凤友摘要进入21世纪以来，随着我国社会经济的迅速发展，我国人民对电力资源的需求逐渐提高，电力网络所承受的载荷不断增加，很容易出现各种各样的问题，既影响到电力网络的正常运行，也带来较大的经济损失。
为保证水电站发电机的正常运行，需要严格做好水电站发电机的安装使用及检修工作。
本文就针对小型水电站发电机的安装使用及检修方法进行探究，希望能为水电站发电机的正常运行提供有力保障。
关键词小型水电站发电机安装使用检修方法在我国社会经济及科学技术的发展背景下，我国小型水电站的建设力度逐渐加大，在满足我国人民对电力需求的同时对小型水电站发电机的安装使用及检修工作提出了更高要求。
在不同的小型水电站运行过程中，由于受到多方面因素的影响，很容易出现各种发电故障，进而影响到小型水电站的运转效率，对我国人民的正常用电造成不利影响。
因此，有必要对小型水电站发电机的安装使用及检修方法进行探究，以此保障小型水电站发电机的正常运行，使其能够更好地服务于我国人民及社会经济的发展。
一、小型水电站发电机的具体安装方法（一）加强设计图纸的审核工作在进行小型水电站发电机的安装使用前，应严格做好对设计图纸的审核，一旦发现设计图纸存在问题，应及时深入分析问题，并找出可靠的解决措施。
在进行小型水电站发电站的安装过程，其主要的安装方法体现在以下几个方面：首先，在进行工程设计的时候，需要结合国家规定及相关标准进行综合考虑，整个过程也要充分考虑到工程的实际情况。
其次，在进行工程设计时，需要对施工材料及施工设备进行相互比较，确保各类材料及设备的规格、品种、质量都符合施工要求，对于一些具体施工所需的特殊材料也要加以重视。
最后，需要按照一定的顺序对设计图纸进行分项检查，确保设计图纸的整体质量。
同时，在审查图纸的过程中需要做好相关的记录工作，便于在图纸交底时进行修补，实现设计图纸的优化目的。
水轮发电机组安装存在问题及解决对策

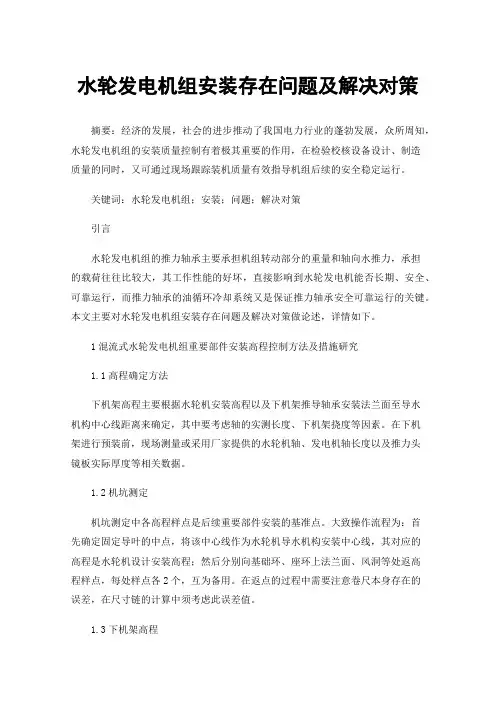

水轮发电机组安装存在问题及解决对策摘要：经济的发展，社会的进步推动了我国电力行业的蓬勃发展，众所周知，水轮发电机组的安装质量控制有着极其重要的作用，在检验校核设备设计、制造质量的同时，又可通过现场跟踪装机质量有效指导机组后续的安全稳定运行。
关键词：水轮发电机组；安装；问题；解决对策引言水轮发电机组的推力轴承主要承担机组转动部分的重量和轴向水推力，承担的载荷往往比较大，其工作性能的好坏，直接影响到水轮发电机能否长期、安全、可靠运行，而推力轴承的油循环冷却系统又是保证推力轴承安全可靠运行的关键。
本文主要对水轮发电机组安装存在问题及解决对策做论述，详情如下。
1混流式水轮发电机组重要部件安装高程控制方法及措施研究1.1高程确定方法下机架高程主要根据水轮机安装高程以及下机架推导轴承安装法兰面至导水机构中心线距离来确定，其中要考虑轴的实测长度、下机架挠度等因素。
在下机架进行预装前，现场测量或采用厂家提供的水轮机轴、发电机轴长度以及推力头镜板实际厚度等相关数据。
1.2机坑测定机坑测定中各高程样点是后续重要部件安装的基准点。
大致操作流程为：首先确定固定导叶的中点，将该中心线作为水轮机导水机构安装中心线，其对应的高程是水轮机设计安装高程；然后分别向基础环、座环上法兰面、风洞等处返高程样点，每处样点各2个，互为备用。
在返点的过程中需要注意卷尺本身存在的误差，在尺寸链的计算中须考虑此误差值。
1.3下机架高程下机架的高程关系到整个转动部件与固定部件的配合。
水轮发电机组安装过程中对下机架实际安装高程偏差值与理论高程计算值控制在±0.5mm范围内。
（1）下机架预装中，高程是以正式安装的底环高程为基准，前期导水机构开档尺寸、座环加工的精度等务必精确。
在开档尺寸的确定中需要考虑环境温度的影响，活动导叶的长度应以现场实测值为判断依据。
（2）预装过程中应考虑使用的测量工具（如卷尺等）本身存在的误差。
经检验部门校核，存在误差的卷尺对高程的确定有1mm左右的影响，不可忽略。
卧式小型水轮发电机安装使用说明书模板要点
SFW500-16/1180发电机安装使用保护说明书xxxxxxxxxxx制造有限企业技术部目录Ⅰ总则 2II技术说明 2IV发电机构造 6V安装7VI运行8VII 保护10VIII 质保期 (11)1第一章总则本说明书提出了SFW500-16/1180发电机的技术条件，将介绍发电机的基本构造，并对发电机的安装、使用和保护提出要求。
发电机能更长久安全稳固运行，除与设计和制造的质量相关外，在很大程度上也决定于安装的质量及合理的使用和保护。
所以，在安装前一定认识本说明书和其余相关标准。
安装运行后，用户更要按相关文件的要求进行保护和养护。
第二章技术条件2.1本技术条件未规定的事项均应吻合IEC34-1、IEC34-2、IEC34-4、IEC34-9等标准中的相关规定。
2.2发电机连续工作的正常条件：发电机的安装地址不超出海拔1000m。
若超出1000m时，每升高100m所需的环境温度赔偿值按温升限值的1%折算。
使用地址的环境温度不超出+40℃。
在有掩敝的厂房内运行。
轴承冷却水和空气冷却器的进水温度不超出+28℃。
2.3发电机各部分同意温升限值或温度限值见下表：部位丈量方法温升限值温度限值定子死心埋置检温计法80 1202定子绕阻埋置检温计法80120转子绕阻电阻法851202.4绝缘介电强度试验：发电机的在工地安装完成后，可不再重复绝缘介电强度试验，因为发电机的各零件是在制造厂内达成组装的，且按相关标准和规范做完了各个阶段的绝缘介电强度试验。
若用户坚持要在工地作第二次绝缘介电强度试验时，其试验电压应为（2倍额定电压+1000V）×80％。
2.5各样特征：电机应能蒙受 1.5倍额定电流历时15秒的过流负荷。
电压在相应于原动机最大输出的状况下尽可能靠近额定值。
发电机能蒙受超速（一般为 1.5倍的额定转速），试验历时2分钟不产生有害变形。
发电机空载时线电压波形正弦性畸变率不超出5％。
发电机空载时线电压的电话谐波因数（THF）不超出3％。
中小型水电站水轮机安装施工问题-2019年文档
中小型水电站水轮机安装施工问题引言水轮机在中小型水电站的应用非常普遍，它为水电站的正常运行带来了巨大的贡献，因此，要重视中小型水电站水轮机安装施工的问题，对于容易出错的地方，要及时预防，并在安装时要格外注意。
安装时一定要按照规范和要求，这样水轮机才能正确的运行，发挥它的功效。
1, 水轮机工作原理以及参数水轮机主要分为反击型和冲击型，它的型号也代表了它的特性，也就是反击式以及冲击式。
其中反击型的工作原理为把水流能量转换成压能，在转轮叶片前后形成压差，使转轮旋转，把水流的能量转换成转轮旋转的机械能。
而冲击式的工作原理是高压水流通过喷嘴变位具有动能的自由射流冲击转轮叶片，并形成旋转力矩使转轮转动。
水轮机参数的确定方法主要有两种，其一是参照现有水轮机模型相关数据资料或通过对比水轮机型谱来确定应选水轮机，其二是借鉴应用实践经验，并依据比转速，结合统计比较法来选择出应选的水轮机参数。
2, 中小型水电站水轮机的安装施工2.1 、导水机构预装导水机构起着引导水流以一定的流速、流量和方向进入转轮的作用，同时在进入转轮前产生一定的环量，冲击转轮，使转轮转动，进而带动机组的转动。
经过调速器控制竭力器调节活动导叶开度，对转轮的转动速度进行控制，同时调整转轮中的水流量，使机组运行维持一定的转速，调整机组使其适应负荷的变化。
2.1.1 、底环安装清理座环面，利用自制的平衡梁以及顶盖安装面的水平度，检查它是否与安装水平要求相一致，如果水平度超过标准，那么就要利用角磨机在现场进行打磨，在打磨过程中，要选用精度为0.02 mm/m的刀尺及精度为0.02 mm/m的筐式水平仪、塞尺控制局部波浪度以及打磨精度。
测量合格之后用无水酒精、汽油对底环及安装面进行擦洗，用厂房桥机将底环调入机坑内进行调整安装，测量其高程、水平度，并对定机组中心进行测定。
高程要用水准仪检测，水平度要用筐式水平仪及刀尺进行检测。
2.1.2 、导叶及顶盖预装在安装完底环后，就要对活动导叶、顶盖及密封圈、导叶轴套等进行清洗，并检查导叶断面型线及几何尺寸。
中小型水电站机电设备的安装与管理问题及优化
中小型水电站机电设备的安装与管理问题及优化摘要：为保障我国中小型水电站的工作质量和可持续应用，本文对其机电设备的安装和管理过程中的问题进行了分析，并且对其问题的优化也进行了详细的研究。
最终希望相关人员可以提高对中小型水电站机电设备的安装和管理，使其可以更好地为社会发展提供推动作用。
关键词：水电站；中小型；机电设备；安装管理；优化分析一、现阶段中小型水电站中机电的安装技术（一）虚拟装配技术虚拟装配技术的功能主要是分析和验证安装过程的科学性，并作出必要的预测。
这是在中小型水电站的机电安装过程中发展出来的一项新技术，可以更好的机电的安装过程中发挥出应有的作用。
例如，可维护性、安装性能、安装能力、安装精度等方面。
虚拟装配式技术的应用方法主要就是通过模拟演练来进行，可以有效地还原安装过程。
其应用的主要目的是检测安装过程中可能发生的问题，进一步保障安装过程的顺利实施，从而保证机电的正确运行以及安全。
（二）计算机技术计算机技术需要中小型水电站的机电安装控制技术必须同信息化管理相结合，以形成一个健全的控制和管理体系，以便于实现对中小企业机械和设备控制体系的信息化和管理模式，从而提升整体的管理工作的效率性。
（三）信息技术中小型水电站中机电设备信息技术的发展主要基于计算机技术的应用，主要要求中小型发电站在机电的安装工作上形成一个统一的管理制度和管理体系，从而方便进行信息化管理。
信息技术可以更好地对整个机电安装过程进行必要的控制和监督，主要的内容包括投资预算、成本管理、进度管理、质量安全管理、合同管理等。
此外，信息技术同样也可以应用在人事管理上，对管理机制实行分级管控，避免中小型企业机电安装中的各种行政冲突的发生，使几点的安装过程中的准确性得到提高，简化了安装过程。
二、中小型水电站机电设备安装与管理的重要性在经济建设的初期，各个国家都将注意力投入在经济发展的过程中，严重地忽视了周围的环境，这也就导致了在经济发展迅猛的今天，环境却越来越差的情况发生。
小型水电站发电机安装使用及检修方法 胡克虎
小型水电站发电机安装使用及检修方法胡克虎摘要：随着各行各业在发展中对电力资源的需求逐渐增多，电力企业逐渐加大了对中小型水电站的投资建设规模。
中小型水电站的常见工作原理就是利用发电机组来实现水力资源向电力资源的转化，这种方式具有非常多的优势，不仅能够提供电力资源，解决电力资源供应不足的问题，提高资源的利用效率，而且水资源本身就属于清洁资源，使用发电能够减少环境污染，实现低碳环保的目标，符合科学发展观的要求。
但是，由于中小型水电站发电机组本身具有设备的不稳定性以及一些其他的因素，因此，在设备运行过程中，如果不进行定期、及时地检修，就很容易出现一系列的问题，影响发电机组的使用，降低设备的运行效率，不仅会减少企业的发展效益，而且会影响到人们正常的工作与生活。
关键词：小型水电站；发电机；安装；检修1水电站运行管理的意义水电站的整体工作过程中，机械设备的状态完好是对整个水电站的安全生产起着关键的作用，所以需要保障水电站的设备良好的运行是水电站完成所有工作环节的基础。
因此作为水电站的安全管理员和工作人员都必须严格重视水电站的机械设备管理工作，并做好所有设备的维护和保养，提高设备的使用效率和使用寿命，并且降低生产成本，让企业获得更大的经济效益。
2中小型水电站发电机组的检修分类中小型水电站发电机组的检修主要分为两大类：临时性的检修和计划性的检修。
2.1临时性的检修临时性的检修主要是检修中小型水电站的工作状态，观察水电站发电机组的各项运行指标运转是否正常。
中小型水电站临时性检修的目的是为了能够确保水电站的运行状态能够随时随地被控制在正常合理的运行范围之内。
但是临时性检修也存在着问题，临时性检修只是简单地对发电设备进行评估，判断设备是否处于正常合理的运转状态之内，并不能及时发现存在于发电设备内部涉及工作原理的问题。
2.2计划性的检修对中小型水电站发电机组进行计划性检修，必须报批有关部门之后才能进行。
计划性检修根据检修的规模与情况，可以分为大中小3种。
